Ścieki telefoniczne: cechy budowy i eksploatacji

Telefoniczne systemy kanalizacyjne to podziemne konstrukcje zbudowane z wykorzystaniem rur i studni. Urządzenia są przeznaczone do ukrytego i bezpiecznego umieszczenia okablowania niskoprądowego lub światłowodowego. W tym artykule przyjrzymy się, jakie rodzaje kanałów komunikacyjnych są dziś używane i jakie są ich cechy.

Główne typy to ich cechy konstrukcyjne.

Komunikacja kanalizacyjna, zgodnie z przeznaczeniem, podzielona jest na dwa rodzaje:

• Główne ścieki - Jest to skomplikowany system składający się z rur, studni i innych elementów przeznaczonych do układania kabla magistralnego.

Budowa rozpoczyna się od studni stacji i przebiega wzdłuż głównych linii. W ciągu autostrady, w pewnej odległości od siebie, znajdują się studnie inspekcyjne i szafy rozdzielcze.

Odwierty są przeznaczone do sprawdzania integralności kabli i do ich pilnej wymiany lub naprawy. Specjalne urządzenia dystrybucyjne są zainstalowane w szafach dystrybucyjnych, z których główna linia jest podzielona na drugorzędne linie dystrybucyjne.

• Dystrybucja ścieków jest rurociągiem o mniejszej średnicy przekroju niż rurociąg wykorzystywany do ułożenia linii. Konstrukcje pochodzą z urządzeń dystrybucyjnych i prowadzą bezpośrednio do użytkowników końcowych.

Ważne: Zwyczajowo należy układać tylko linię główną w głównym potoku. W związku z tym w kanałach dystrybucyjnych położona jest mniejsza średnica kabla. Jeśli jednak różne trasy się pokrywają, można je ułożyć w jednym rurociągu.

Zgodnie z cechami konstrukcyjnymi komunikacji ścieków dzieli się na:

• Modyfikacje pojedynczego otworu, w których rurociąg na całej długości jest pojedynczym kanałem;
• Modyfikacje wielołukowe, w których stosowane są bloki z kilku rur.

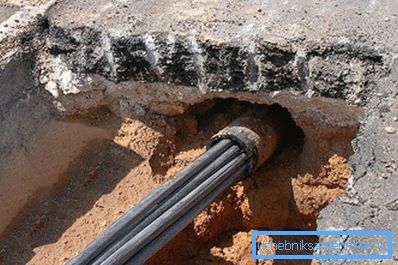

Zasady budowy kanalizacji telefonicznej sugerują możliwość zastosowania nie tylko rur betonowych i ceramicznych, ale także polietylenowych, których cena jest niższa.

Wybór rur określa się zgodnie z cechami geodezyjnymi regionu. Dlatego też, przed wykonaniem prac budowlanych, opracowywany jest projekt, w którym, wraz z parametrami takimi jak głębokość i średnica układania, typ rur jest określony zgodnie z użytymi materiałami, a także typ i liczba studzienek.

Odpowiednio zaprojektowany i wykonany system kanalizacyjny pozwala na samodzielną wymianę uszczelek i instalację okablowania. Możesz również regularnie przeprowadzać pomiary i prace konserwacyjne na linii bez potrzeby otwierania nawierzchni lub ziemi.

Ponadto odpowiednio zaprojektowana i wykonana konstrukcja zapewnia optymalną ochronę zainstalowanego okablowania przed korozją elektrochemiczną i uszkodzeniami mechanicznymi.

Wymagania dotyczące prac budowlanych

Budowa kanalizacyjnej linii telefonicznej odbywa się w ścisłej zgodności z szeregiem wymagań technicznych, zasad i przepisów (patrz również artykuł Podłączenie pralki do sieci kanalizacyjnej i zaopatrzenie w wodę: 5 prostych i niezależnych kroków).

Głównym wymogiem w zakresie budowy sieci telefonicznych jest długi okres eksploatacji urządzeń. Zgodność z tym wymaganiem zależy od wydajności i niezawodności konstrukcji.

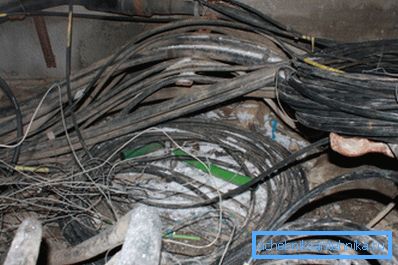

W związku z nadejściem sieci światłowodowych budowane są systemy kanalizacyjne uwzględniające możliwość układania obu rodzajów sieci. W niektórych przypadkach budowane są oddzielne rurociągi, zaprojektowane do indywidualnego układania światłowodu.

Podczas projektowania i późniejszej budowy sieci kanalizacyjnej należy zapewnić ochronę przed następującymi czynnikami:

• wnikanie gazu lub wody do rurociągów i studni;
• procesy korozyjne (korozja elektrochemiczna);
• działalność tektoniczna, a w konsekwencji mechanizmy i uszkodzenia sieci;
• efekty temperaturowe.

Zgodnie z zasadami budowy, podczas układania podziemnej sieci kablowej, nieprzekraczalną część ulicy wybiera się z wysokiej jakości nawierzchnią. Nie zaleca się układania rurociągu pod skrzyżowaniami jezdni dróg i kolei, gdzie na ziemi kładzie się znaczne obciążenie mechaniczne.

Cechy konstrukcji urządzeń do przeglądania

Instrukcja do projektowania i późniejszej budowy kanałów komunikacyjnych wymaga obecności różnego rodzaju urządzeń wyświetlających.

Odwierty kontrolne mogą być następujących typów:

• punkty kontrolne - są zainstalowane na prostych odcinkach torów;

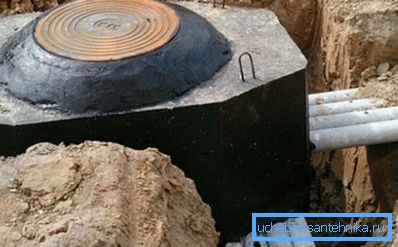

• kątowe - zainstalowane na wykresie obrotu o kącie większym niż 15 °;
• rozgałęzienia - zainstalowane na obszarach, na których trasa rozwiedziona jest na kilka różnych kierunków;
• stacja - są instalowane na odcinkach trasy do centrali telefonicznych.

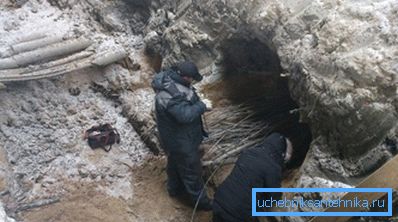

Zgodnie z wymaganiami dotyczącymi budowy kanalizacji telefonicznej, studzienki powinny znajdować się w odległości nie większej niż 150 m. Wymagania te są podyktowane względami prostoty i wydajności przepięcia między studniami podczas prac naprawczych i instalacyjnych.

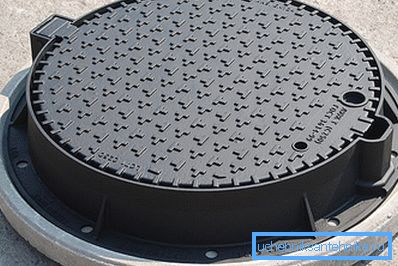

Beton zbrojony może być prefabrykowany i prefabrykowany. Dzisiaj dozwolone jest stosowanie włazów wykonanych z innych materiałów. Jednak ich stosowanie powinno być motywowane charakterystyką terenu lub cechami gleby, do której sieć się pogłębia.

Ważne: W celu zwiększenia pojemności ścieków, już obsługiwane urządzenia do oglądania nie są rekonstruowane, ale są uzupełniane przez nowe odwierty, które są położone blisko starych urządzeń obserwacyjnych.

Wymagania dotyczące układania kanałów

Instrukcja układania rur musi spełniać szereg wymagań, wśród których odnotowujemy następujące punkty:

• Wewnętrzna powierzchnia użytych rur, niezależnie od rodzaju użytych materiałów, powinna być gładka.
• Bez względu na rodzaj użytych rur, gotowa konstrukcja nie powinna mieć szkodliwego wpływu na okablowanie.
• Gotowy rurociąg powinien być odporny na obciążenia mechaniczne, zmiany temperatury i wpływ wody gruntowej.
• Przy układaniu sieci dystrybucyjnych należy stosować rury polietylenowe o wewnętrznym przekroju poprzecznym 55-58 mm.
• W układzie sieci magistrali stosuje się rury wykonane z betonu lub cementu azbestowego o wewnętrznej średnicy przekroju 90-100 mm. W niektórych przypadkach można stosować analogi polietylenowe o średnicy co najmniej 63 mm.

Funkcje układania sieci

Kanały można kłaść kable dla wszystkich rodzajów komunikacji.

Układanie odbywa się zgodnie z następującymi wymaganiami:

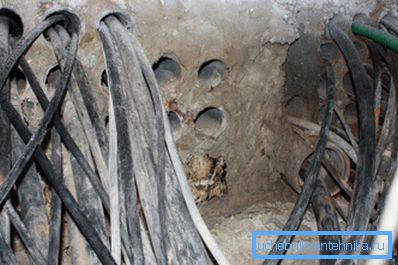

• Układanie odbywa się w wolnych kanałach komunikacyjnych, w których nie powinno znajdować się więcej niż sześć przewodów tego samego typu.
• Kanały komunikacyjne, w których prowadzone jest włókno, nie powinny być wykorzystywane do dostosowania okablowania elektrycznego.
• Jeżeli kanał jest zajęty przez kable elektryczne, wówczas układanie nieoprawionych włókien optycznych jest dozwolone tylko we wstępnie ułożonych rurach polietylenowych PND-32-T.
• Kable pancerne układane są na wolnych i zajętych kanałach bez użycia rur z polietylenu.
• Układanie nieopancerzonego prowadzenia odbywa się w kolektorach małej sekcji.
• Średnice ułożonych kabli komunikacyjnych nie powinny przekraczać 75% średnicy przekroju kanału.

Metody układania kabli

Metody ciągnienia kabli zależą od ich rodzaju i wagi.

Parametry te muszą być brane pod uwagę przy wyborze odpowiedniej metody i odpowiedniego narzędzia.

• Kable o masie nie większej niż 1500 kg / km są ciągnięte ręcznie za pomocą kabla syntetycznego lub stalowego;

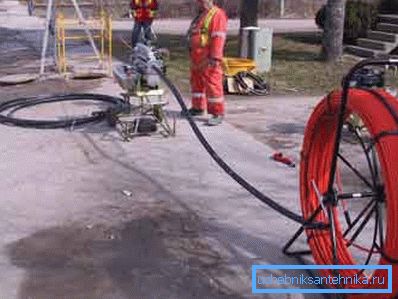

• Kable o masie nie większej niż 6000 kg / km pobiera się za pomocą ręcznej wciągarki wyposażonej w stalowy kabel o średnicy co najmniej 8 mm;
• Kable o masie powyżej 6000 kg / km są ciągnięte za pomocą maszyny i liny stalowej o średnicy co najmniej 11,5 mm.

Wniosek

Teraz wiesz, czym jest nowoczesna linia telefoniczna, jak jest zbudowana i jak jest obsługiwana. Możesz znaleźć więcej przydatnych i pouczających informacji, oglądając wideo w tym artykule (przeczytaj także artykuł Rury kanalizacyjne z polipropylenu - innowacyjne rozwiązanie w zakresie hydrauliki).
