Właz: trudne momenty wyboru prostej konstrukcji

Kanał, mimo pozornej prostoty, powinien być wybierany bardzo ostrożnie. Faktem jest, że spełnia on dość ważną funkcję, jednocześnie zapewniając dostęp do studni inspekcyjnej lub inspekcyjnej, oraz chroniąc podziemną część sieci kanalizacyjnej przed uszkodzeniem.

Poniżej dowiesz się, jakie cechy tego szczegółu należy zwrócić uwagę przede wszystkim, a który produkt jest lepszy do wyboru przy wyposażeniu systemu odwadniającego w różnych warunkach.

Funkcje konstrukcyjne

Urządzenie

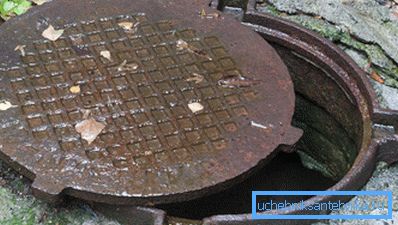

Właz studzienki kanalizacyjnej jest konstrukcją zainstalowaną w górnej części szybu przeglądowego lub inspekcyjnego.

Jak wspomniano powyżej, ta część spełnia dwie funkcje:

• Z jednej strony zapobiega nieuprawnionemu dostępowi do rur.
• Z drugiej strony, używając klapy, sami możemy zejść na ziemię, aby wykonać diagnostykę lub naprawę.

Urządzenie klapa nie różni się złożonością:

• W studni znajduje się ustalony pierścień - część stacjonarna.
• Na górze zamontowana jest pokrywa, którą można zdemontować lub zawiasować (konstrukcja na zawiasach).
• W niektórych przypadkach na szyi znajdują się dwie osłony: pokrywa ochronna, która mieści się na górze, oraz urządzenie odcinające wyposażone w zamek.

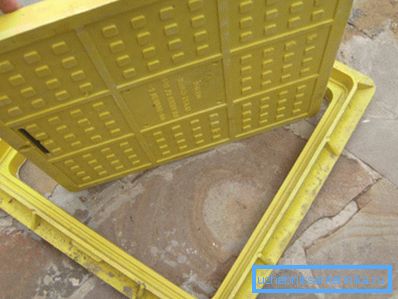

Zwróć uwagę! Wielu zastanawia się, dlaczego kanały są okrągłe, a nie kwadratowe. Odpowiedzi na to pytanie jest wiele, ale najbardziej prawdopodobne jest to, że: okrągłe wieczko, w przeciwieństwie do kwadratowego, nie będzie w stanie wpaść w szyję, ponieważ nie jest odwrócone.

Nie trzeba więc wchodzić z głębokości kilku metrów ciężkiego, żeliwnego "naleśnika".

• Zewnętrzna powierzchnia pokrywy jest płaska lub wypukła. Użycie wklęsłych części jest nieracjonalne: będą zbierać wodę deszczową.

Zamki do włazów

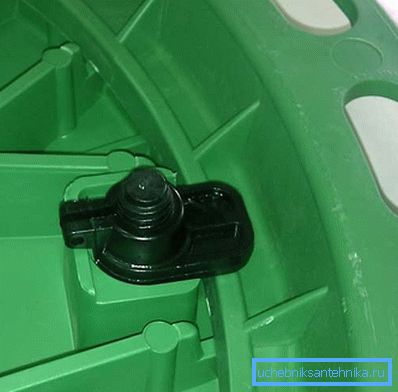

Zazwyczaj połączenie szyi z pokrywką jest wyposażone w różne zamki.

Ich główną funkcją jest zapobieganie spontanicznemu otwieraniu i - rzadziej - blokowanie otwierania pokrywy bez specjalnego klucza.

• Dobrze znany żeliwny właz ściekowy, a także niektóre modele kompozytów polimerowo-piaskowych, uzupełnione są bocznymi wypustkami, które wchodzą w szczeliny na szyjce.
• Właz z tworzywa sztucznego można wykonać z gwintowanym połączeniem pokrywy i samej studni.

• Modele stalowe są wyposażone w blokadę mechaniczną typu flaga, śruba lub dystans. Jednak takie konstrukcje są rzadko używane w systemach usuwania wody: częściej zaślepki zamykają szyby linii komunikacyjnych, linii energetycznych itp.

Klasyfikacja funkcjonalna

Ciężar włazu zależy od dwóch parametrów: jego wymiarów i typu, do którego należy. Do tej pory najczęściej używane rodzaje żeliwa, a zatem w poniższej tabeli podajemy dokładnie ich cechy:

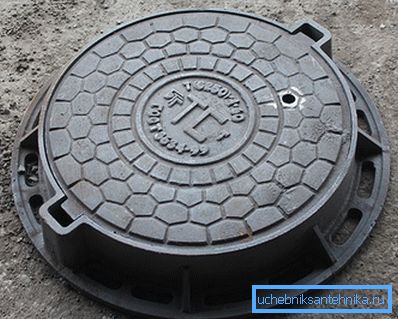

Zwróć uwagę! Oprócz typu oznakowanie studzienek kanalizacyjnych, które są stosowane do produktów po ich uwolnieniu, musi zawierać oznaczenie sieci inżynieryjnej, dla której przeznaczona jest część, rok i miesiąc produkcji itp.

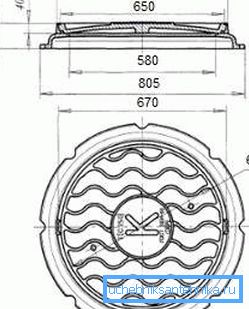

Wymiary luków żeliwnych zgodnie z GOST są również ściśle określone. Najczęściej do wyposażenia sieci podziemnych stosuje się modele o średnicy (na pokrywie) 645 lub 800 mm. Jednak modele polimerowe i stalowe mogą mieć inne wymiary.

Popularne odmiany

Żeliwne

Jeśli mamy do czynienia z głównymi parametrami i typologią, przyjrzyjmy się bliżej klasyfikacji według materiałów.

Pierwsze miejsce na popularności będą miały naturalne luki żeliwne:

• Zarówno usta, jak i pokrywy są formowane wtryskowo.. Do produkcji budynków wziąć materiał SCh15 i silniejszy, a pokrywa jest odlana z żeliwa marki nie jest niższa niż SCh45.

Zwróć uwagę! Siła konstrukcyjna konstrukcji powinna przekraczać 60 ton.

• W niektórych przypadkach połączenie między pokrywą a szyjką jest dodatkowo uszczelnione gumową uszczelką.. Aby to zrobić, użyj grubej gumy, która może pozostawać w stanie ściśniętym przez długi czas bez utraty elastyczności.

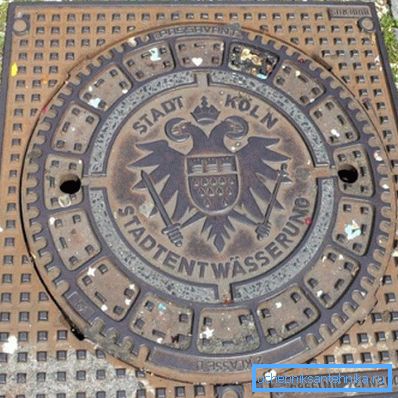

• Żywotność takich konstrukcji jest praktycznie nieograniczona.. W Europie można znaleźć produkty, które regularnie pełnią swoje funkcje przez ponad sto lat: zewnętrznie, jeśli różnią się od nowych, są tylko wymazywane przez twarze.

• Minimalne odkształcenia temperaturowe są charakterystyczne dla żeliwa, dlatego koryto drogowe na szyi nie zapada się..

Co do wad, są to:

• Ze względu na dużą masę, instalacja włazu wymaga zaangażowania asystentów do pracy, a czasem użycia dodatkowych urządzeń.
• Cena produktu jest również bardzo znacząca, co jednak jest częściowo rekompensowane przez okres użytkowania.
• Ale najważniejsze jest to, że pokrywy włazów są systematycznie kradzione, co powoduje, że nieracjonalne jest instalowanie ich w niezabezpieczonych obszarach.

Polimer

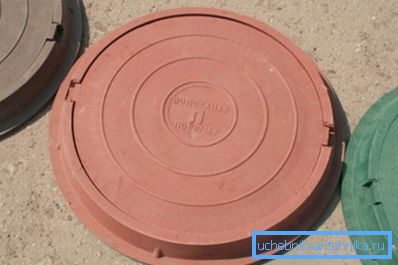

Ostatnio, w przypadku instalacji na chodnikach i w strefie zielonych nasadzeń, zamiast żeliwnych włazów wykorzystuje się konstrukcje z tworzyw sztucznych i kompozytów:

• Kanał studni polimerowych jest zwykle wytwarzany na bazie piasku kwarcowego, cementu i stopionego tworzywa sztucznego. Mieszaninę ogrzewa się do 300 ° C⁰C i umieszczone w specjalnej formie pod prasą.
• Aby nadać produktowi pożądany kolor, zielone, brązowe lub pomarańczowe pigmenty wprowadza się do składu surowca. To pozwala albo uczynić luk tak niepozornym, jak to możliwe, albo odwrotnie, zwrócić na niego uwagę, aby uniknąć obrażeń.
• Rezultatem jest dość lekka (do 45-50 kg) struktura, która w zależności od struktury wewnętrznej wytrzymuje od 3 do 15 ton.

Zwróć uwagę! W najbardziej niezawodnych klapach w polimeru kładziona jest klatka wzmacniająca wykonana ze stalowych prętów lub włókien metalowych.

• Te części są dość łatwe do złożenia własnymi rękami, wystarczy otworzyć i zamknąć. Ponadto ich pokrywy włazów nie są zainteresowane "łowcami metali nieżelaznych", a sam kadłub jest bardzo odporny na wandalizm.
• Wśród innych zalet można zauważyć znaczną szczelność, którą zapewnia dokładne przestrzeganie wymiarów podczas prasowania, a także fakt, że zimą pokrywa nie zamarza do szyi nawet w bardzo niskich temperaturach.

Cóż, cena takich produktów jest nieporównywalna z żeliwnymi, więc do budowy prywatnej zostały ostatnio wybrane głównie.

Konstrukcje z innych materiałów

Wraz z modelami odlewanymi i polimerowymi można znaleźć inne luki:

• Tworzywo sztuczne (najczęściej polichlorek winylu). Produkowane przez wtrysk, często dostarczane ze wzmocnieniem kompozytowym lub stalowym. Ze względu na dużą elastyczność świetnie radzą sobie z obciążeniami dla pieszych, ale na zimno stają się bardzo delikatne.

Wskazówka! Instrukcja zaleca instalowanie luk PVC w obszarach podmiejskich i na terenach zielonych, z dala od dróg intensywnego ruchu.

• Beton. Takie części są najczęściej używane jako tymczasowa wtyczka - podczas budowy lub kradzieży metalowego luku. Są to tarcze wykonane z betonu zbrojonego z jednym lub dwoma uchwytami służącymi do poruszania się.

• Główne wady betonowych luków to prawie całkowity brak szczelności (trudno jest szczelnie dopasować pokrywkę do szyi) i nieatrakcyjny wygląd.
• Stal - jest łatwiejsza w przypadku surówki, ale różni się mniejszą trwałością. Najczęściej są one dostarczane z zamkami i montowane w miejscach, w których konieczne jest blokowanie dostępu osób postronnych do kanałów.

Wniosek

Właz polimerowy lub żeliwny powinien być dobrany zgodnie z obciążeniami, jakie powinien przeżyć. Następnie system odwadniania będzie niezawodnie chroniony, a wymiana części zajmie bardzo mało czasu (patrz również artykuł: Domowa pompa ściekowa: instalacja, cechy, zalety).

Film w tym artykule pomoże Ci zrozumieć niuanse podnoszonego problemu, dlatego zalecamy dokładne zapoznanie się z nim.
