Woda dobrze: cel, różnorodność, konstrukcja

05-08-2018
Ścieki zewnętrzne

Odwiert wodny jest ważną częścią komunikacji, która pozwala na zaplanowane i awaryjne środki w celu naprawy, konserwacji i instalacji sieci wodociągowych. Rozważymy rodzaje takich studni, metody ich budowy i pokażemy, w jaki sposób można zbudować studnię dla wodociągu własnymi rękami.

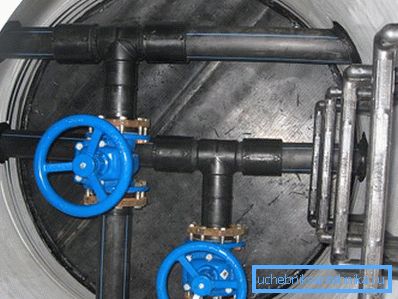

W celu utrzymania krytycznych obszarów lub węzłów systemu buduje się studnie wodne.

Cel i odmiany

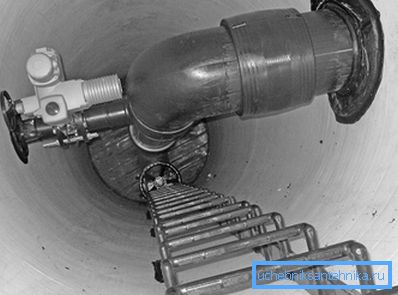

Konstrukcja może blokować jednocześnie dwa rurociągi.

Studnie zainstalowane w sieciach wodociągowych są przeznaczone do różnych celów, z których główne to:

  • Kontrola miejsc odgałęzień, skrzyżowań i zwojów głównych rur. Prawdą jest, że każda sieć podzielona jest na odcinki proste, na początku i na końcu, w których zainstalowano studnie w celu uzyskania dostępu do rur w razie wypadku lub zaplanowanych działań. Ponadto, zwoje i gałęzie zawierają połączenia i kołnierze, które są najczęściej podatne na wycieki;
  • Możliwość dostępu do lokalizacji zaworów, regulacja i odcięcie oraz regulacja zaworów. Często na skrzyżowaniach i odgałęzieniach rurociągów instalowane są różne zawory do kontroli przepływu, dla których zbudowana jest studnia;
  • Lokalizacja pompowni, urządzeń pomiarowych i innego sprzętu. Wiele różnych urządzeń umieszczonych jest bezpośrednio na linii, a ich wypełnienie ziemią nie jest zapewnione. Aby pomieścić takie urządzenia i dostęp do nich, buduj specjalne czołgi;
  • Do odbioru i odprowadzania powstałych w wyniku wypadku lub planowanego odprowadzania wody można zainstalować specjalne instalacje odbierające i odwadniające w systemie zaopatrzenia w wodę;
  • W autonomicznych systemach zaopatrzenia w wodę studnia może służyć jako źródło wody pitnej lub odgrywać rolę kesonu nad odwiertem;
  • Kontrole przeglądowe i konserwacyjne są również instalowane w punktach wejścia rur do domów lub przechodzenia przez inne przeszkody.

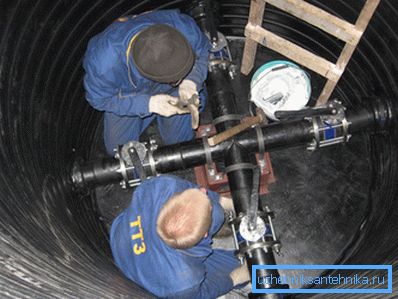

Zdjęcie pokazuje, w jaki sposób dostęp personelu do punktów kontrolnych systemu został zrealizowany za pomocą studni.

Zwróć uwagę! Jak widać, wyznaczenie odwiertu może być inne, ale wszystkie są przeznaczone do działań związanych z kontrolą, naprawą lub konserwacją sieci wodociągowych.

Tak więc, w zależności od celu, obiekty można podzielić na odmiany, wśród których są:

  • Odwierty inspekcyjne. Zaprojektowany do kontrolowania różnych krytycznych miejsc i obszarów;
  • Maszynownie i stanowiska rozmieszczenia sprzętu. Tutaj instalują pompy, liczniki, skrzynie biegów i inny sprzęt;
  • Punkty kontrolne, w których znajdują się bramy, kurki, zasuwy i inne elementy sterujące parametrami systemu;
  • Studnie odwadniające przeznaczone do zbierania, absorpcji i odprowadzania wody.

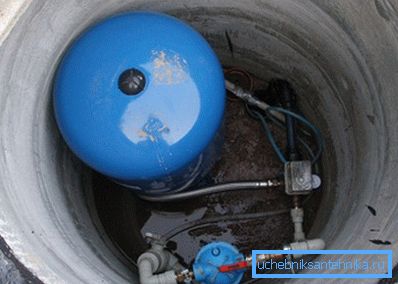

Zbiornik można umieścić hydroakumulator i inne wyposażenie.

Przykładem odwodnienia jest mokra studnia w systemie zaopatrzenia w wodę. W przypadku prac naprawczych konieczne jest spuszczenie wody z układu: ciecz jest wysyłana do tego zbiornika, skąd jest wypompowywana.

Metody konstrukcji i materiałów

Cegła

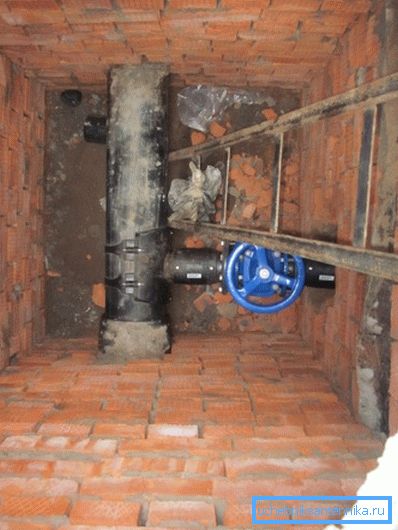

Z cegły można zbudować studnię kanalizacyjną.

Nowoczesna gama materiałów i technologii budowlanych jest ogromna, więc może istnieć wiele sposobów na budowanie konstrukcji hydraulicznych. Jedną z takich metod jest budowa zbiornika z cegły.

Cegła jest znanym tradycyjnym materiałem budowlanym, którego jakość i niezawodność jest ponad wszelką wątpliwość i czasochłonna. Oczywiście, z tego można zbudować piękną studnię dla systemu zaopatrzenia w wodę, która potrwa wiele lat.

Podczas budowy scentralizowanych sieci przez służby państwowe i najemne materiał ten praktycznie nie jest wykorzystywany, ale prywatni przedsiębiorcy często go używają.

Z reguły miejsca umiejscowienia konstrukcji hydraulicznych (CTA) są z góry zaplanowane, a przy jednoczesnym wywoływaniu wykopów wykopują wyrobiska do ich instalacji.

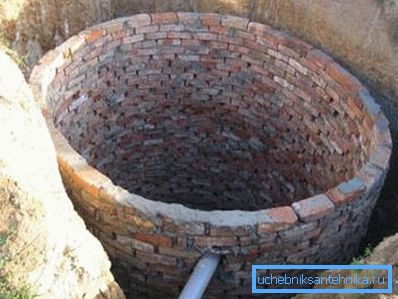

Kopanie rowów na etapie zagospodarowania gleby.

Przy takim podejściu należy wykonać następujące czynności:

  1. Wyrównać, zagęścić i zalać piaskiem i żwirem dno wykopu;
  2. Wlać zbrojoną lub niewzmocnioną płytę żelbetową u dołu;
  3. Ułóż ściany budynku, biorąc pod uwagę otwory do wejścia i wyjścia z rur. Zwykle stosuje się układanie w połowie cegły przy standardowym podwiązywaniu rzędów;
  4. Przykryj ściany betonową pokrywą z otworem na właz;
  5. Wykonać zewnętrzne uszczelnienie ścian;
  6. Uruchom zasypanie.

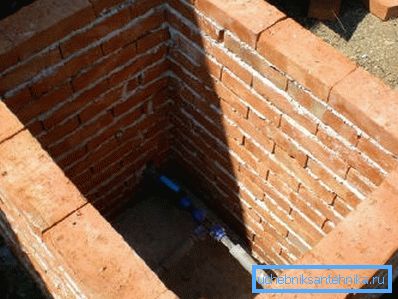

Zwykle stosuje się układanie na pół cegły.

Zwróć uwagę! Przy wykonywaniu otworów należy wziąć pod uwagę wymiary szkieł hipotecznych, a nie rury. Przy wprowadzaniu rur do szklanek konieczne jest podjęcie środków w celu uszczelnienia miejsc wprowadzania komunikatów.

Wady tej metody są uważane za wysoki koszt cegieł, złożoność pracy i stosunkowo długi czas budowy.

Plastik

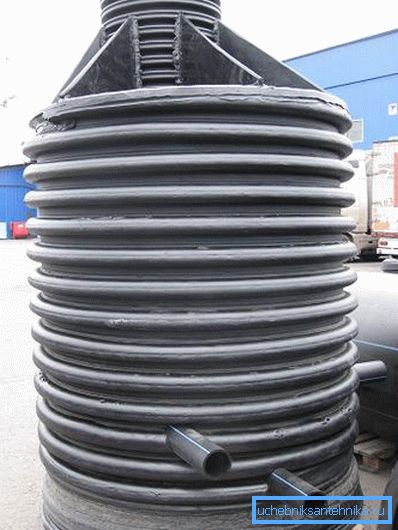

Produkty z tworzyw sztucznych zyskują coraz większą popularność.

Dość nowym, ale bardzo popularnym typem konstrukcji hydraulicznych są zbiorniki z tworzyw sztucznych. Są w pełni zgodne z przyjętymi standardowymi rozmiarami i są gotowe do pracy, posiadają specjalistyczne wejścia do komunikacji z systemami uszczelniającymi, klatkami schodowymi i włazami.

Zastosowane materiały są bardzo różne - polipropylen, polietylen, polichlorek winylu itp. Zazwyczaj ściany kadłuba są wykonane z usztywnieniami i marszczeniami w celu wzmocnienia konstrukcji. Na życzenie klienta produkt może mieć izolację i inne dodatkowe systemy.

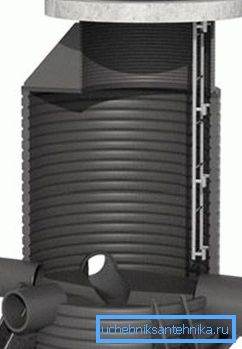

Udogodnienia są wyposażone we wszystko, co niezbędne.

Instalacja jest prosta: zbiornik jest instalowany na przygotowanym podkładzie z betonu lub żwiru, mocowany specjalnymi kotwami (linki, wsporniki, ucha montażowe) i zakryty. Produkty ze wzmocnionym kadłubem mogą być wypełnione zwykłą ziemią lub piaskiem, zwykłe zbiorniki z płaskimi ścianami powinny być wypełnione mieszanką piaskowo-cementową.

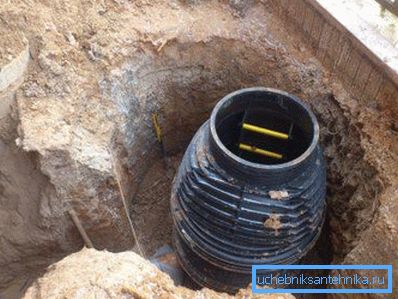

Zbiornik z tworzywa sztucznego jest po prostu instalowany we właściwym miejscu, zamocowany i napełniony.

Pozytywne aspekty zastosowania tego typu konstrukcji to szybki montaż, łatwa instalacja i całkowita szczelność ścian, które nie boją się przedłużonego kontaktu z wodą. Wadą jest dość wysoka cena.

Żelbeton

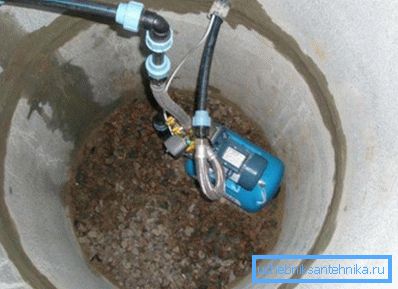

Beton jest najpopularniejszym materiałem do budowy konstrukcji hydraulicznych.

Najbardziej popularnym i popularnym materiałem do budowy studni jest dziś żelbetowy. Jest to najbardziej trwała, niezawodna i trwała metoda budowy.

Istnieją dwa sposoby wykorzystania betonu:

  1. Odlewanie w przygotowanym szalunku. Metoda dość pracochłonna, ale wynikiem jest monolityczna, trwała i bardzo niezawodna konstrukcja;
  2. Budowa prefabrykowanego betonu. W tym przypadku gotowe wyroby betonowe są dostarczane do obiektu, który w naszym przypadku są pierścieniami cylindrycznymi. Z pierścieni tworzy się kolumna pokryta betonową pokrywą z włazem.

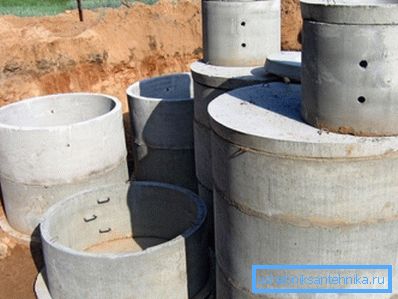

Prefabrykowane konstrukcje są bardziej akceptowalne.

Przyjrzyjmy się bliżej konstrukcji prefabrykatów.

Na przykład skompilowaliśmy instrukcję krok po kroku:

  1. Dno wykopu jest ubijane, następnie wykonujemy podsypkę piaskowo-żwirową i zalewamy płytę żelbetową o grubości 100 - 150 mm;

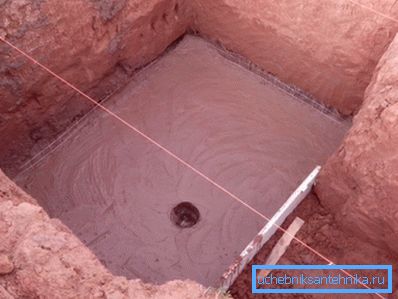

Robić betonową poduszkę.
  1. Krążki na zewnątrz są zabezpieczone masą uszczelniającą, kitem lub izolacją penetrującą. W obliczonych miejscach wycinamy otwory na rury za pomocą obcinarki koronowej;

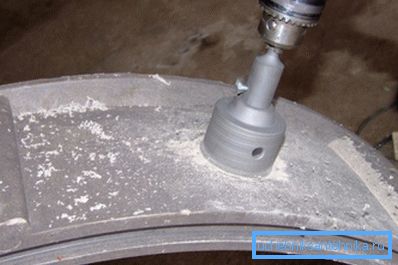

Wytnij otwory i uszczelnij.
  1. Obniżamy pierwszy pierścień na warstwę zaprawy cementowo-piaskowej i ustawiamy poziom ściśle. Następnie stosujemy rozwiązanie do miejsca połączenia i ustawiamy następny pierścień, nie zapominając o kontrolowaniu poziomu;
  1. W przypadku niestandardowej głębokości ostatni pierścień można zastąpić dodatkowym elementem o wymaganym rozmiarze.. Pokrywamy kolumnę betonową pokrywą z włazem;

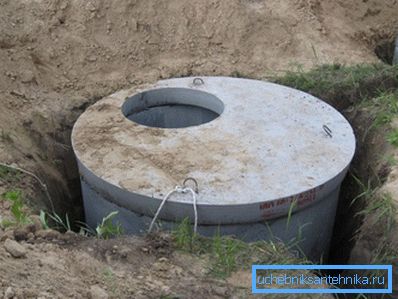

Zainstaluj pokrywę z otworem.
  1. Uszczelnij złącza za pomocą roztworu z dodatkiem płynnego szkła lub specjalnego uszczelniacza do szwów;

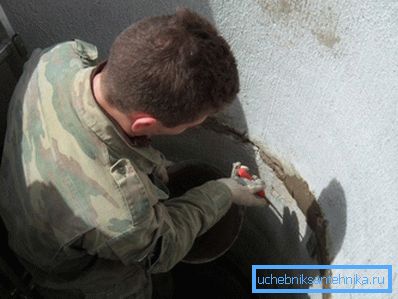

Przetwarzamy szwy.
  1. Wypełniamy strukturę zagęszczeniem warstwa po warstwie poprzez łączenie ze wzmocnieniem lub za pomocą wibrotoola.

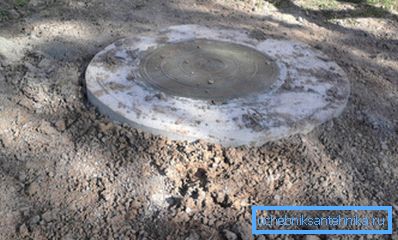

Zasnąć projekt.

Zwróć uwagę! Lepiej z wyprzedzeniem zrobić rysunek wody. Pomoże to uniknąć niedokładności i błędów podczas pracy.

Wniosek

Odwiert do kontroli i konserwacji sieci inżynieryjnych jest ważnym elementem systemu zaopatrzenia w wodę dla konsumenta. Dzięki niemu mamy szybki dostęp do najważniejszych węzłów systemu zaopatrzenia w wodę.

Wideo w tym artykule pozwala zobaczyć proces montażu na własne oczy.
