Ekscentryczna miska ustępowa: łącząca kompakt

09-07-2018
Ścieki

Podczas instalacji lub wymiany toalety ważne jest, aby prawidłowo podłączyć urządzenie do komunikacji, a następnie prawidłowo wykona swoje funkcje, a odwiedzenie toalety będzie wygodne.

Aby uczynić takie połączenie prostym i skutecznym, hydraulicy wykorzystują różne adaptery, w tym falistą rurę i ekscentryczny do spłukiwania toalety, których użycie omówimy w artykule.

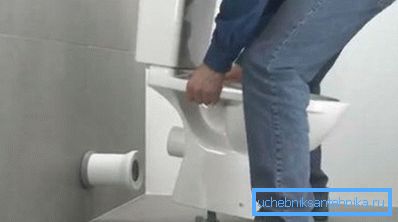

Podłącz toaletę do kanału ściekowego powinna być niezawodna i szczelna.

Podłączanie toalety

Ogólna procedura

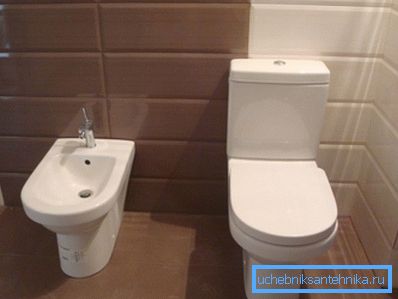

Właściwie zainstalowana instalacja hydrauliczna jest długa i niezawodna.

Nie będzie całkowicie poprawne rozważenie podłączenia rury spustowej do rury kanalizacyjnej w izolacji od całego procesu instalacji urządzenia, ponieważ wszystkie prace wykonywane są w kompleksie i w określonej kolejności.

Spójrzmy na tę kolejność:

  1. Pierwszym krokiem jest wybór pożądanego modelu kompaktu. Wybór zależy nie tylko od osobistych preferencji, ale także od obszaru toalety, konfiguracji instalacji rurowej, lokalizacji trójnika wentylatora i pionu kanalizacyjnego. Ważną rolę odgrywają również możliwości finansowe;
  2. Następnie powinieneś znaleźć najbardziej odpowiednie miejsce do zainstalowania instrumentu.. Aby to zrobić, połóż go na podłodze i wykonaj testowe połączenie z kanałem. Na tym etapie staje się jasne, który adapter będzie musiał być użyty: prosty, zwrotny, falisty lub ekscentryczny;
  3. Ponadto wybrane miejsce jest zaznaczone ołówkiem i przymocowuje miskę do podłogi.. Następnie zainstaluj zbiornik z zebranym odpływem i napełnieniem mechaników, połącz hydraulikę i ścieki;
  4. Na koniec urządzenie jest testowane, a jeśli napełnianie i rozładowywanie nie powoduje żadnych reklamacji, praca jest uważana za pomyślnie zakończoną.
Pracując własnymi rękami, powinieneś postępować zgodnie z prawidłową kolejnością pracy.

Zwróć uwagę! Naprawa misy przed podłączeniem spustu do pionu została rozwiązana jest niewłaściwy sposób instalacji, ponieważ jeśli odległość zostanie wybrana niepoprawnie, miska będzie musiała zostać usunięta.

Najczęściej instalacja toalety poprzedzona jest demontażem starego urządzenia. Podczas demontażu należy zwrócić uwagę na sposób podłączenia starego kompaktu, a także rodzaj używanej rury odwadniającej. Nowe urządzenie z reguły powinno mieć takie samo połączenie spustowe.

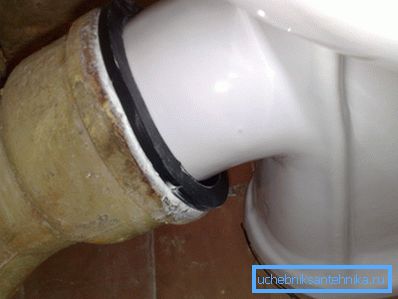

Podczas demontażu starego urządzenia należy zwrócić uwagę na sposób jego podłączenia i typ rury spustowej.

Zwróć uwagę! Należy zwrócić uwagę na wysokość wlotu trójnika wentylatora. Przy zakupie nowego urządzenia wskazane jest wybranie modelu, w którym odpływ będzie na tej samej wysokości: ułatwi to instalację i podłączenie.

Rodzaje osprzętu

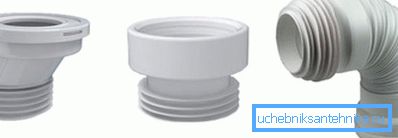

Na zdjęciu różne rodzaje połączeń kanalizacyjnych.

Aby przełączyć odpływ toalety do pionu kanalizacyjnego, stosowane są różne przejściówki:

  • Twarde produkty z żelaza. Najtrudniejsze i niewygodne w instalacji, w naszych czasach są rzadko używane;
  • Adaptery ceramiczne. Niezawodny, piękny, ale także trudny w instalacji i wymagający pewnego doświadczenia i umiejętności. Najczęściej do instalacji takich części zapraszamy profesjonalnego hydraulika;
  • Twarde plastikowe adaptery. Są one często używane, ale wymagają one dokładnego montażu muszli klozetowej i dopasowania miejsca odpływu i wejścia do teownika względem siebie i względem wymiarów części;
  • Faliste mankiety. Mają elastyczną strukturę i umożliwiają zdalne połączenie lub, jeśli to konieczne, obracanie, wypieranie lub dostosowywanie połączenia do twoich wyjątkowych warunków;
  • Ekscentryczne mankiety są dwoma cylindrami, które są przesunięte względem osi środkowej. Pozwalają one na podłączenie toalety w przypadku, gdy wejście pionu i odpływ urządzenia nie pasują do wysokości lub znajdują się z przesunięciem. W przeciwieństwie do tego, pofałdowania umożliwiają połączenie krótsze i bardziej zwarte.

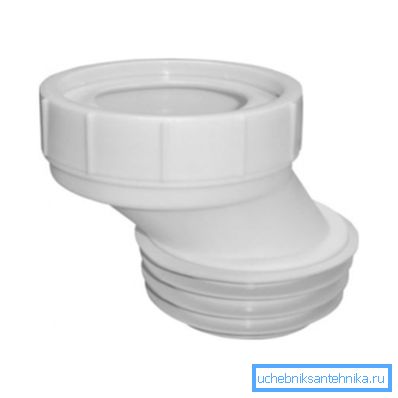

Ekscentryczny umożliwia połączenie otworów z przesunięciem.

Produkty z tworzyw sztucznych są najczęściej używane, ponieważ ich cena jest niższa, są łatwe w montażu i prezentowane w najszerszym zakresie kształtów, rozmiarów i modeli.

Związek najbardziej uniwersalny jest rura falista, ponieważ pozwala na wykonywanie rotacji przemieszczeń, odległości i przesunięcia wykonać najtrudniejsze i niestandardowych stawów.

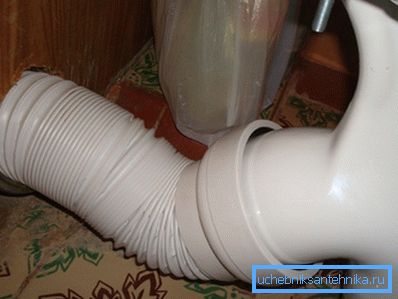

Falowanie pozwala na wykonywanie najbardziej skomplikowanych i niestandardowych połączeń.

  Zwróć uwagę! Adaptery faliste należy stosować tylko wtedy, gdy sztywne połączenie stanowi problem, ponieważ pofałdowanie jest najmniej trwałe i niezawodne.

Montaż ekscentryczny

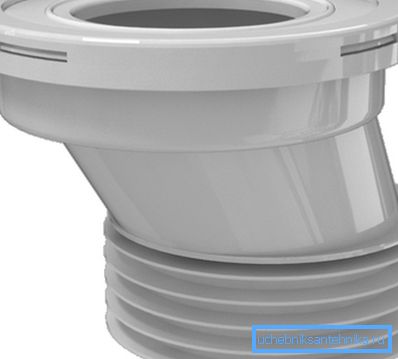

Sztywny ekscentryczny rękaw z tworzywa sztucznego.

Jeśli nie można uzyskać bezpośredniego połączenia między drenem a pionem ze względu na niewielką zmianę wysokości, należy użyć mimośrodu do podłączenia kompaktora. Może być wykonany z twardego plastiku, gumy lub z tektury falistej.

Instrukcje montażu ekscentrycznego są dość proste:

  • Zmierzyć wysokość wlotu trójnika wentylatora;

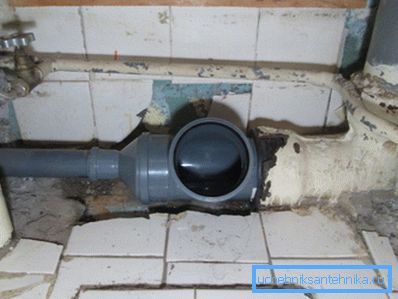

Określ wysokość wlotu.
  • Wybieramy kompakt z maksymalną przybliżoną wysokością odpływu;

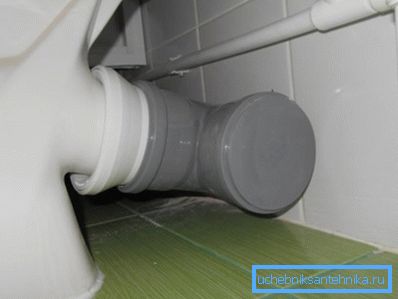

Wysokość śliwki dobierana jest tak blisko, jak to możliwe.
  • Zmierz wysokość zwężki spustowej i odejmij wysokość położenia wlotu na pionie. Zgodnie z uzyskaną różnicą dobieramy odpowiednie sprzęgło, ważne jest również uwzględnienie odległości między otworami;

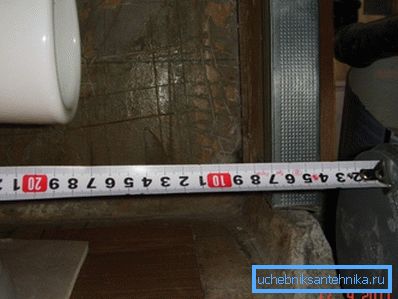

Wykonujemy pomiary i wybieramy sprzężenie.
  • Sprzęgło jest wstawione na jednym końcu do otworu w pionie, a drugi koniec jest umieszczony na rurze spustowej;
Szeroki otwór jest nakładany na śliwki.
  • Przed wykonaniem połączenia na powierzchnię mankietu nałożona jest warstwa silikonowego szczeliwa. Można również nałożyć uszczelkę na wejście do pionu i rury spustowej;

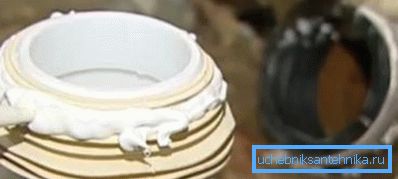

Uszczelnij uszczelniacz złącza.
  • Na koniec przeprowadź próbny zrzut wody, a jeśli nie zostaną wykryte żadne nieszczelności, pracę uznaje się za zakończoną.

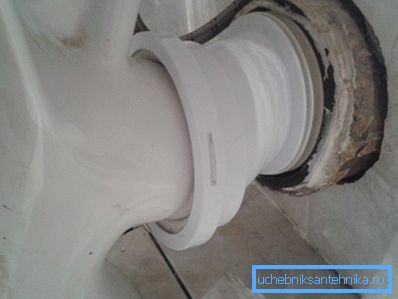

Jeśli nie zostaną wykryte żadne problemy, urządzenie może być używane zgodnie z przeznaczeniem.

Zwróć uwagę! Jeśli rozmiar mankietu jest odpowiedni, zostanie on umieszczony na drenie z zauważalnym wysiłkiem. W tym przypadku nie jest konieczne uszczelnienie połączenia, a dla wygody wylot powinien być pomazany mydłem.

Wniosek

Zastosowanie mimośrodu umożliwia podłączenie toalety do wlotu trójnika wentylatora umieszczonego poniżej lub powyżej poziomu rury spustowej urządzenia. Film wideo w tym artykule pomoże Ci zwizualizować proces wykonywania pracy.
