Jeśli w twoim domu lub w pracy spłukuje się spłuczka, to można ją naprawić w prawie 90% przypadków, a częściej nie musi to być mechanik lub pracownik odkładający obłok. Ale aby dokonać napraw w dowolnym urządzeniu, musisz przynajmniej zrozumieć, jak działa i na czym on polega.

Chcielibyśmy zwrócić uwagę na główne typy czołgów i krótko omówić ich pracę, a także zademonstrować film w tym artykule.

Montaż cysterny WC - połączenie

Zbiorniki do spłukiwania

Jak to działa

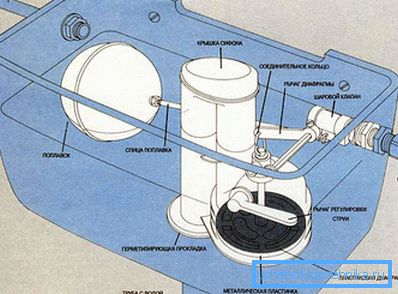

Uwaga Spośród wielu modeli zasada działania cysterny toaletowej zawsze pozostaje taka sama - woda jest wciągana do zbiornika do pewnego poziomu i jest rozładowywana za pomocą mechanizmu uruchamianego dźwignią lub prętem.

Zasada drenażu
  • Pomimo tego, że cysterny mogą funkcjonować za pomocą mechanizmów o bardzo różnym wyglądzie, spełniają jednak ten sam cel - spłukiwanie ścieków z muszli klozetowej. Ponadto, każda z tych jednostek jest montowana tylko nad muszlą klozetową, czyli na półce w kształcie półmiska, na ścianie lub w niszy (może być z boku).
  • Zobaczmy teraz, jak zbiornik spłuczki działa z każdą konstrukcją i funkcjonalnością zaworów. Przede wszystkim woda jest dostarczana do zbiornika z rurociągu (z boku lub od dołu), którego przepływ jest regulowany (zamknięty-otwarty) za pomocą zaworu odcinającego lub zaworu kulowego.
  • Poziom wody w zbiorniku jest kontrolowany za pomocą pływaka, który jest w taki czy inny sposób połączony dźwignią z zaworem odcinającym - kiedy poziom wody wzrasta, pływak podnosi się wraz z nim, przeciągając zawór. W ten sposób zmniejsza się odległość pomiędzy otworem przelotowym a korkiem, aż do całkowitego zablokowania otworu.
  • Ponadto instrukcja przewiduje dźwignie boczne lub pręt z przyciskiem / kluczem lub kulą do wymuszania otwarcia w dnie zbiornika - woda jest odprowadzana do toalety. Zawór w dolnej (wyładowczej) części zbiornika może być różny, ale jego funkcja jest zawsze taka sama, aw pozycji zamkniętej jest utrzymywana siłami grawitacji.

Zbiorniki starego stylu

Zbiornik z żeliwa do opróżniania

Zacznijmy od tego, zobaczmy jak odróżnić projekty starego modelu od nowych i nie potrzebujemy żadnej specjalnej wiedzy, ponieważ są bardzo wyraźne wizualne i techniczne znaki.

  1. Po pierwsze, w starszych modelach czołg wykonany jest z żeliwa lub gliny (wysokość łaski i pretensjonalności).
  2. Po drugie, Takie pojemniki są opróżniane przez boczną dźwignię lub przez centralny pręt, ale nie przez naciśnięcie guzika, ale przez podniesienie tego trzpienia za pomocą kulki na nim.

Jak pan rozumie, w czasach ZSRR pomieszczenia utylitarne, do których odnosiła się także toaleta, nawet nikomu nie przydawały się do wyposażenia ich w nowoczesne wzornictwo. W rezultacie populacja otrzymała od przemysłu hydraulicznego bez żadnych dodatków - był to tylko zbiornik na wodę i nic więcej.

Stary mechanizm spustowy w stylu

Starsze jednostki mają dość prostą konstrukcję, a woda jest odprowadzana przez syfon spustowy o dużej średnicy, gdzie znajduje się plastikowy lub gumowy zawór i na pierwszy rzut oka można go nawet pomylić z tłokiem. Trzon z tego zaworu jest doprowadzany do bocznego uchwytu, który służy jako dźwignia, to znaczy ten uchwyt ma centralne pionowe podparcie.

Mechanizm regulacyjny: 1) uszczelka; 2) sprawa; 3) gumowy korek do uszczelniania; 4) czapkę; 5) wydrążony pływak; 6) metalowa dźwignia; 7) oś; 8) gumowy wąż; 9) podkładka metalowa; 10) nakrętka

Zawór odcinający na doprowadzeniu wody do zbiornika działa tutaj zgodnie z ogólną zasadą - kiedy poziom wody wzrasta, pływak podnosi się wraz z nim, przeciągając zawór, a drugi, ustawiając pionowo w pozycji pochylonej, zamyka otwór dostarczający wodę.

Kiedy woda jest odprowadzana ze zbiornika, pływak jest opuszczany, otwierając zawór, a cały proces uzupełniania powtarza się ponownie.

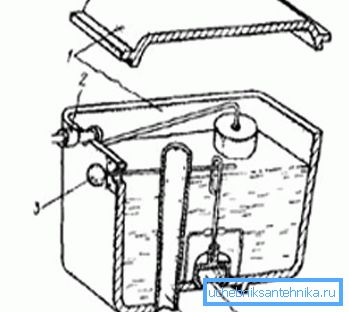

Urządzenie: 1) pokrywa i obudowa; 2) zawór odcinający z pływaka; 3) dźwignia do opróżniania; 4) przelew; 5) zawór spustowy gruszki

Pomimo tego, że takie zbiorniki do opróżniania są raczej nieporęczne, są one jednak bardzo niezawodne i łatwe do naprawienia, ponieważ można tam wymienić dowolną część, a nawet samemu. Nie ma tam żadnych modułów i brakuje bardzo drobnych szczegółów, w wyniku czego można zobaczyć zbiorniki w starym stylu w niektórych mieszkaniach, które mają już 40-50 lat.

Nowoczesne modele

Zbiornik jednoprzyciskowy

W nowoczesnych cysternach z jednym (patrz zdjęcie powyżej) lub dwoma przyciskami (kluczami) proces wciągania i opróżniania wody przebiega dokładnie tak, jak w starych modelach, tylko ich wygląd jest znacznie bardziej atrakcyjny i pasują idealnie do łazienki ozdobionej ceramicznymi płytkami.

Co więcej, wyglądają nawet jak część całości w toalecie lub łazience, a ich cena jest oczywiście znacznie wyższa.

Mechanizm odpływu za pomocą przycisku

Ale zmiany nie wystąpiły tylko w projekcie - zawory odcinające stały się całkowicie nowe, aw przypadku awarii węzła wystarczy wymienić cały moduł, tj. Poszczególne części, takie jak pływak, zawór zwrotny lub drążek / dźwignia, nie mogą być wymienione.

Klocek jest zaopatrzony w gwint, to znaczy, gdy jest on zamocowany w pozycji pionowej, okazuje się, jak na przykład, na śrubach - nakrętki przykręcane są na wieczku i na dole. Moduł zaworu odcinającego na dopływie wody ma oddzielny zespół, ale nie jest sprzedawany osobno - wszystkie zawory do spłuczki ustępowej są sprzedawane w zestawie i są tanie, ponieważ tworzywa sztuczne są tańsze.

Okucia spustowe z dwoma zaworami

W rzeczywistości, ta sama zasada działania i moduł z podwójnym zaworem, tylko w tym przypadku istnieją dwa tryby wyładowania wody - jeden jest pełny, a druga połowa, więc jeśli średnia objętość dużego odpływu wynosi 7-8 litrów, wówczas mały odpływ ma 3 , 5-4 litry, ale te wskaźniki są regulowane.

Jeśli więc woda nie dostanie się do spłuczki ustępowej, problem jest najprawdopodobniej związany z regulacją lub awarią zaworu odcinającego. Ale w większości przypadków o wiele łatwiej jest po prostu wymienić moduł zaworu odcinającego na muszlę klozetową.

Uwaga W przypadku kawiarni, barów i restauracji z reguły instaluje się zbiorniki z podwójnym odpływem, które nie mają regulacji. Do użytku prywatnego takie modele nie są bardzo wygodne i właśnie z powodu braku regulacji.

Wyłącz przycisk

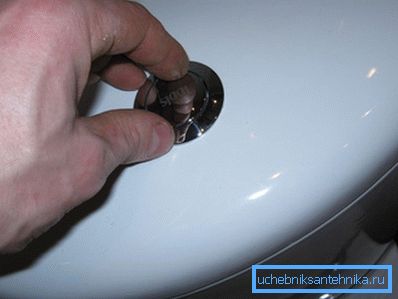

Ale aby zastąpić taki moduł dla większości użytkowników, pojawia się pytanie, w jaki sposób zdemontować cysternę, jeśli nie ma śrub, nakrętek i śrub? Wszystko to odbywa się bardzo prosto - wystarczy odkręcić guziki razem z nakrętką (jest to mały blok modułów) w kierunku przeciwnym do ruchu wskazówek zegara, a pokrywa jest zdjęta.

Regulacja pływaka

Jeśli interesuje Cię jak wyregulować zbiornik spłuczki, musisz zmienić położenie pływaka, czyli przesunąć go na zębatym rdzeniu w górę lub w dół. Im jest niższy, tym niższy poziom wody w zbiorniku.

Wniosek

Jeśli cysterna spłukuje wodę do samej toalety, najprawdopodobniej problem występuje w przelewaniu i trzeba obniżyć pływak poniżej. Ale jeśli woda spłynie po półce dysku lub wyjdzie spod śrub mocujących, musisz wyjąć zbiornik i umieścić wszystkie elementy mocujące (uszczelki) na silikonowym uszczelniaczu.
