Jakie powinno być nachylenie rury kanalizacyjnej

Podczas naprawy mieszkania, budowy własnego domu, nowe systemy inżynieryjne są wymieniane lub układane, w tym systemy kanalizacyjne. Proste, na pierwszy rzut oka, zadanie o niewłaściwym podejściu może zakłócać funkcjonowanie systemu odprowadzania ścieków. Wielu fachowców i właścicieli domów nie wie, jakie nachylenie rury kanalizacyjnej powinno znajdować się w mieszkaniu i domu prywatnym, i zmontować ją na podstawie własnej intuicji. W tym artykule powiemy o kącie nachylenia rury kanalizacyjnej zgodnie z SNIP.

Unikaj błędów

Bardzo ważne jest ustalenie właściwego nachylenia rur kanalizacyjnych tak, aby wszystkie odpływy i odpady grawitacyjne dotarły do ​​miejsca ich usuwania. Niewystarczający wzrost poziomu wejścia do systemu w porównaniu z mocą wyjściową może prowadzić do opóźnienia w składaniu stałych i ciężkich elementów w rurze.

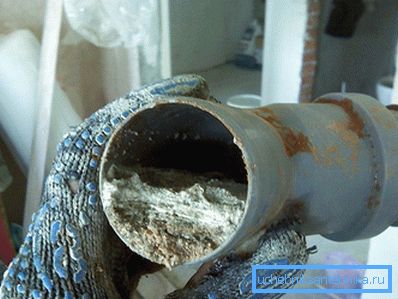

Złogi tłuszczu na ścianach przyczynią się do zatykania. Jeśli rury są silnie przechylone, frakcja ciekła opuszcza zbyt szybko, pozostawiając ciężkie cząstki na dnie rur. W wyniku stopniowej akumulacji nastąpi zablokowanie. Ponadto, szybki przepływ płynu spowoduje nadciśnienie, które doprowadzi do pojawienia się fali powietrza z uwolnieniem nieprzyjemnego zapachu. Zaleca się, aby sekcje sieci kanalizacyjnej były proste, jest to ważne, ponieważ w miejscach, w których znajdują się narożniki, często występuje zatory.

Parametry i wymagania dla sieci odwadniającej wewnątrz i na zewnątrz pomieszczeń różnią się. Są one regulowane odpowiednimi przepisami - przepisami budowlanymi.

Proste sposoby obliczania kąta

W kolejnych podrozdziałach tego artykułu podano wszystkie niezbędne formuły i wartości dla rygorystycznych obliczeń. Będą one konieczne w przypadkach, w których planowana jest budowa terenu przemysłowego lub w którym kontrole będą następnie przeprowadzane przez odpowiednie służby w celu oddania do eksploatacji. W domu wystarczy pamiętać kilka prostych zasad. W przypadku rury kanalizacyjnej o średnicy 110 mm powinno być nachylenie 2 cm na metr, a dla rury 50 mm powinno wynosić 3 cm na 1 m. Co oznaczają te cyfry? Oznacza to, że jeśli narysujesz linię wzdłuż środkowej osi rury i zmierzysz odległość od niej, początkowo będzie ona o 2 lub 3 cm większa niż na końcu.

Aby uwzględnić te niuanse, istnieje kilka rozwiązań:

• Linia prosta o długości 1 m jest narysowana na ścianie lub innej pionowej powierzchni za pomocą poziomu budynku, z jednego z brzegów segmentu jest ułożona w górę o 2 lub 3 cm Teraz ten punkt jest połączony z drugim końcem narysowanej linii. Nowa linia i będzie odpowiadać wymaganemu nachyleniu. Poziom jest dołączony do niego i znak jest wykonany w miejscu, do którego odchylił się bąbelek. Na oznaczonej etykiecie będzie można podać wymagany kąt.

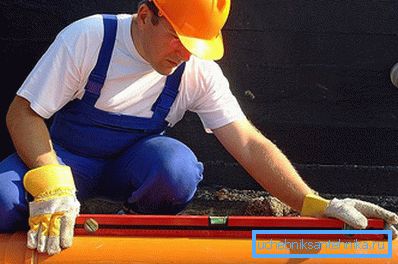

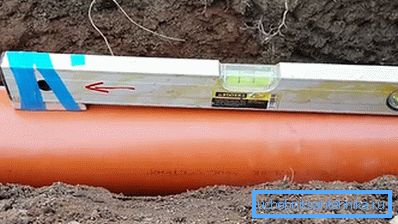

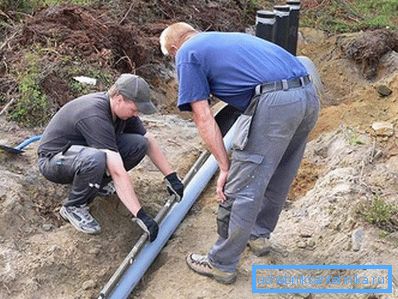

• Możesz zrobić to w inny sposób. Aby to zrobić, potrzebujesz poziomu licznika. Bierzemy mały kawałek deski i mocujemy od dołu do końca narzędzia taśmą lub taśmą. Należy to zrobić tak, aby pasek miał 2 lub 3 cm grubości, wszystko zależy od układanej rury. Następny poziom jest stosowany do rury. Część bez podszewki powinna znajdować się na równi z bokiem rury, która powinna znajdować się wyżej w płaszczyźnie. Teraz rura podnosi się, aż pęcherzyk zatrzyma się dokładnie pośrodku.
• Jeśli pozwala na to długość odcinka rury, można użyć poziomu wody w mierniku. Dwie kolby są zazwyczaj oznaczone skalą. Początkowo rura jest ustawiona tak, że wartości na etykietach są takie same, gdy poziom uspokaja się, jeden koniec rury jest unoszony tak, że woda ma 2 lub 3 cm .Jeśli poziom wynosi 50 cm, to grubość słupka jest o połowę mniejsza.
• W obecności poziomu lasera można rzutować linię i odrzucić ją do pożądanej wartości. Koncentrując się na nim, możesz podać niezbędne nastawienie.
• W przypadku, gdy rura zostanie osadzona w rynnie, zostanie narysowana linia, tak jak w przypadku oznaczania poziomu. Przyciąga się do wymaganej długości i wykonuje wgłębienie.

Zazwyczaj wystarczy ustawić pierwszy segment o długości jednego metra, a pozostałe są montowane w jednej płaszczyźnie z pierwszym. Jeśli wybierzesz kąt dla rury o długości 2 m, wówczas wartość nachylenia powinna zostać podwojona.

Przepisy dotyczące ścieków bytowych

Projektując system kanalizacyjny wewnątrz mieszkania (domu), należy spełnić wymagania określone w paragrafie 8.3.2 Kodeksu SP 30.13330.2012 "Wewnętrzne zaopatrzenie w wodę i kanalizację budynków. Zaktualizowana wersja SNiP 2.04.01-85 * ".

Obliczenia bezciśnieniowych rurociągów kanalizacyjnych przeprowadza się z warunków minimalnej prędkości przepływu 0,7 m / s i napełnienia rurociągu 0,3. Obliczenia muszą spełniać warunek:

gdzie:

• K = 0,5 - dla rurociągów wykorzystujących rury wykonane z materiałów polimerowych;
• K = 0,6 - dla rurociągów z innych materiałów;
• Prędkość V płynu m / s;
• d jest średnicą rurociągu mm;
• h- wypełnienie rurociągu (wysokość poziomu cieczy w rurze), mm;

Należy zauważyć, że od 2013 r. Niniejsze rozporządzenie zmieniło warunki przyjmowania nachylenia rurociągu, które zostały ustanowione w SNiP 2.04.01.85 *. Aby dowiedzieć się, jaki powinien być nachylenie rury kanalizacyjnej w mieszkaniu, ponieważ niemożliwe jest wykonanie obliczeń prędkości z powodu niewystarczającego przepływu ścieków, obliczyć minimalne nachylenie rurociągu w zależności od średnicy od stosunku 1 / D.

gdzie: D jest zewnętrzną średnicą rurociągu w mm.

Zasady obliczania

W przypadku obszarów, w których nie jest możliwe określenie prędkości przepływu ścieków, musi być spełniony warunek swobodnego przepływu ciekłego wycieku przez rurociągi. Nachylenie wewnętrznego systemu kanalizacyjnego oblicza się w zależności od średnicy rurociągu 1 / D.

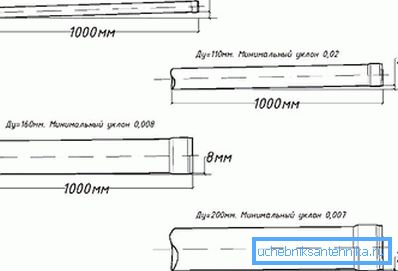

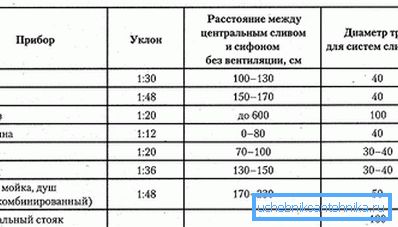

Rury o średnicy 40-50 mm należy układać z minimalnym nachyleniem 0,02, a przy średnicy 85 i 110 mm - ze spadkiem 0,01.

Zgodnie z poprzednio obowiązującym SNiP 2.04.01.85, wartości nachylenia zostały ustawione dla rurociągów o średnicy 40-50 mm - 0,03, a dla średnic 85 i 110 - 0,02.

Minimalne nachylenie rur kanalizacyjnych we wspólnym przedsięwzięciu obliczone dla wewnętrznych systemów kanalizacyjnych jest mniejsze niż ustalone nachylenie rurociągów dla SNiP.

Zgodnie z nowym wspólnym przedsięwzięciem nie ma żadnych ograniczeń co do maksymalnego nachylenia rurociągów, chociaż taki wymóg został określony w SNiP. Nachylenie nie powinno przekraczać wartości 0,15 (z wyjątkiem gałęzi z instrumentów o długości do 1,5 m).

Jednostki nachylenia rur kanalizacyjnych podano w mm. Nachylenie 0,02 oznacza, że ​​rurociąg jest obniżany o 20 mm na odcinku o długości 1000 mm. Znając ten stosunek, możliwe jest obliczenie minimalnego przemieszczenia pionowego dla rurociągu o dowolnej długości.

Eksperci nie mierzą kąta nachylenia rury kanalizacyjnej w stopniach, chociaż pomiar ten jest dla wielu bardziej znany i zrozumiały. Pomiar przesunięcia rury w płaszczyźnie pionowej daje dokładniejszy wynik niż określenie kąta w stopniach. Minimalny błąd doprowadzi do braku równowagi całego systemu kanalizacyjnego, nastąpi przeciążenie, będą wymagane korki i stałe czyszczenie rur.

Normy dla zewnętrznych ścieków

Nachylenie rurociągu dla ścieków zewnętrznych różni się od minimalnego nachylenia wewnętrznego systemu odwadniającego. Wymagania dotyczące ścieków zewnętrznych określone w Kodeksie SP 32.13330.2012 "Kanalizacja. Sieci zewnętrzne i urządzenia. Zaktualizowana edycja SNiP 2.04.03-85 "

Dla efektywnego funkcjonowania systemu kanalizacyjnego prędkość ruchu ścieków zależy również od stopnia napełnienia rur. Minimalne nachylenie sieci kanalizacyjnej określono na podstawie warunków minimalnego natężenia przepływu ścieków. Natężenie nachylenia zależy od średnicy rury. Minimalne nachylenie rurociągów dla wszystkich systemów kanalizacyjnych należy przyjąć dla rur:

• o średnicy 150 mm - 0,8 cm na metr;
• średnica 200 mm - 0,7 cm na metr.

Warunki dla ścieków na lądzie mogą się różnić, więc dla poszczególnych odcinków sieci dopuszczalne są pochyłości dla rur o średnicach: 200 mm - 0,5 cm na metr; 150 mm - 0,7 cm na metr.

Dzięki wszystkim informacjom możesz wykonać instalację wysokiej jakości. W przyszłości znacznie ułatwi to utrzymanie całego systemu.
