Kanalizacja burzowa

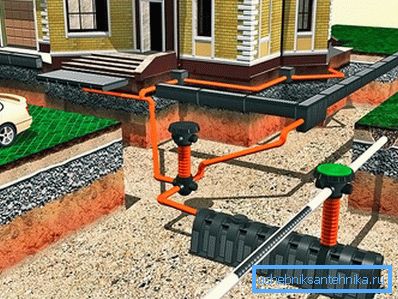

System odprowadzania wód deszczowych jest zorganizowany w celu obserwacji korzystnych warunków życia i funkcjonowania gospodarstw domowych. Zapewnia ochronę inżynieryjną terenu przed zalaniem przez spływy powierzchniowe, a także stanowi środek zapobiegawczy przed zalaniem przez wody gruntowe. System kanalizacji burzowej to sieć wlotów, tac, rur, studni, w których zbiera się i transportuje deszcz i wodę ze stopu. Instalacja wody deszczowej jest droga. Jest to czasochłonny proces, ale zebrane ścieki burzowe własnymi rękami pomogą znacznie obniżyć koszty.

Rodzaje drenaży powierzchniowych

Obecnie stosuje się dwa typy kanalizacji burzowej, które wzajemnie się uzupełniają:

• Liniowy drenaż - służy do zbierania roztopionej i deszczowej wody z dużego obszaru.

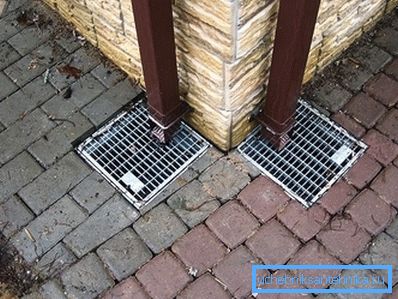

• Drenowanie punktowe - stosowane do lokalnego zbierania wód powierzchniowych.

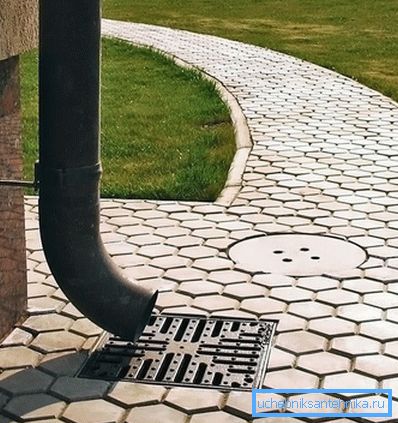

Liniowe tacki odwadniające zbierają i transportują wodę z dużych powierzchni, punktowo - wykonują funkcję lokalnego poboru wody (w przypadku, gdy pionowy układ obiektu nie pozwala na kierowanie wody przez tace) lub odwiertu kontrolnego. Również drenaż rzeźbiony jest często używany do zbierania wody deszczowej z rur spustowych.

Burzowe systemy kanalizacyjne wykonane są z tworzywa sztucznego, betonu, polimerobetonu i betonu zbrojonego włóknami. Każdy rodzaj tacki jest przeznaczony dla określonej klasy obciążenia. W budownictwie prywatnym występują trzy klasy obciążeń:

1. A15 obszary dla pieszych, ścieżki rowerowe, dziedzińce.
2. Garaże B125 i parking dla samochodów.
3. Chodniki S250, garaże.

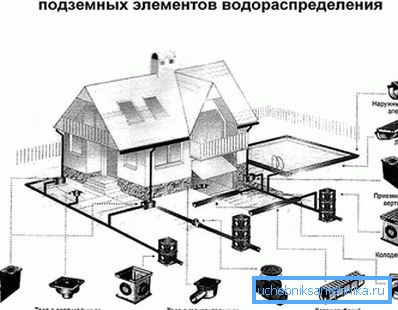

Obliczanie i projektowanie

Zanim wykonasz burzę, musisz wykonać wszystkie obliczenia hydrauliczne, zbudować plany i profile. Obliczenia hydrauliczne odwodnienia powierzchniowego wykonywane są na podstawie wymagań SNiP, z uwzględnieniem cech geoklimatycznych i geometrycznych obszaru zlewni, których wyniki określają wymagany przekrój koryta odwadniającego, liczbę punktów zrzutowych i średnicę rury drenażowej.

Aby wykonać obliczenia hydrauliczne, potrzebujemy następujących danych początkowych:

• intensywność opadów w miejscu instalacji wody deszczowej;
• rodzaj powierzchni (trawnik, nawierzchnia, itp.) i jego powierzchnia;
• nachylenie terenu;
• powierzchnia dachu domu i struktury gospodarcze.

Dzięki tym danym możesz obliczyć ilość wody, którą chcesz pobrać, stosując uproszczoną formułę:

Q = q₂₀* F * Z, - gdzie

• q₂₀ - intensywność deszczu, l / s na 1 ha, trwającą 20 minut, jest pobierana zgodnie z SNiP;
• F to obszar, z którego zbierane są wody powierzchniowe, ha;
• Z to średnia wartość wskaźnika pokrycia.

W przypadku konstrukcji prywatnej wystarczy działać z kilkoma wartościami Z:

• trawniki, okrywowa - 0,35;
• makadam bez spoiwa - 0,4;
• powłoka betonowa - 0,85;
• nawierzchnia z asfaltu betonowego - 0,95;
• dach domu - 1.

Ilość wody jest obliczana osobno dla każdej sekcji obsługiwanej przez pojedynczy wlot. Pojemność tacek odwadniających zależy od kąta nachylenia, rodzaju i wielkości tacki - dane te są dostarczane przez producenta.

Na planie zaznacz lokalizacje tacek, wlotów punktowych, otworów kontrolnych i punktów wyładowczych. Obowiązkowym elementem planów, jeżeli profil nie jest zbudowany, jest obecność znaków wskazujących nachylenia w sekcjach i, odpowiednio, ruch wody. W przypadku złożonego systemu odwadniającego należy zbudować profil ze wskazaniem dolnej granicy zsypów, studni i rur odprowadzających.

Funkcje instalacji

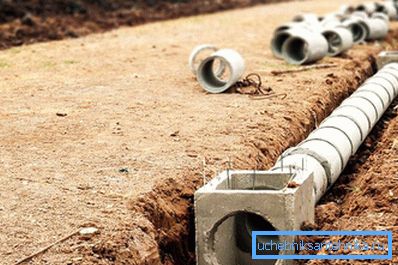

Zgodnie z planem, przygotowane są rowy do instalacji tac i układania rurociągów. Aby zainstalować kanał burzowy, potrzebne będą następujące narzędzia:

• poziom;
• młotek do płytek;
• przewód;
• łopata;
• taśma miernicza;
• Bułgarski

Sznur zaznacz poziom linii, pod którym będzie wystawiona linia tac. Szerokość wykopu jest równa szerokości tacki plus 10 cm tolerancji z każdej strony tacy, a głębokość jest równa wysokości tacki plus 10 cm Przewód jest opuszczany tuż pod wykończeniem. Instalacja odpływu rozpoczyna się od punktu rozładowania. Tacki instaluje się w wykopie na płycie betonowej z obowiązkowym cementowaniem. Jeśli to konieczne, taca jest wyrównywana młotkiem do płytek, lekko dotykając krawędzi przy pomocy kontroli poziomu. Grubość ścianek betonowej klatki zależy od klasy obciążenia. Dla obciążeń klas A15 i B125 grubość podłoża betonowego musi wynosić 15 cm, grubość betonu wokół ścian wynosi 10 cm, dla klasy obciążenia C250 grubość ścianek betonowej obudowy wynosi 15 cm.

Podczas układania tacek z tworzywa sztucznego beton może deformować ściany. Aby temu zapobiec, tacki instaluje się razem z grillami. Aby siatki nie zabrudziły się roztworem, można je owinąć folią.

Aby woda mogła swobodnie wchodzić do układu, a koła samochodu nie niszczyły ścianek tacy, kratka powinna być zainstalowana 3-5 mm poniżej poziomu powierzchni.

Tace są połączone ze spoiną za pomocą systemu "cierno-wpust". Aby wydłużyć żywotność prysznica, wszystkie połączenia w tackach są uszczelnione, a na ostatniej tacy zainstalowana jest wtyczka. W przypadku łączenia tac pod kątem, muszą one zostać przecięte i połączone pod kątem 45 °, a to samo powinno zostać wykonane z kratkami. Z reguły szlifierkę można ciąć, ale koło diamentowe stosuje się do tac polimerowo-piaskowych i betonowych. Podczas piłowania powinieneś spróbować chwycić obie strony tacy.

Podczas montażu tacek konieczne jest zapewnienie osłony termicznej między grillem a powierzchnią po obu stronach, wypełnionej szczeliwem.

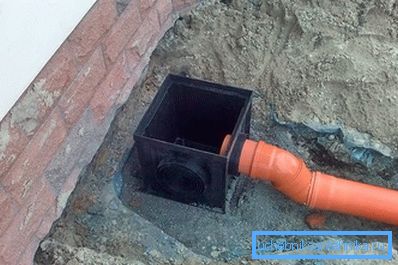

Tacki są połączone z kanalizacją burzową poprzez osadnik piasków z wylotami z PVC o średnicy 110-150 mm. W tym celu lepiej użyć łuków pod kątem 45 °. Kosz nie może zostać zainstalowany, jeśli nie ma niebezpieczeństwa zanieczyszczenia w wodzie deszczowej. W tym przypadku do podłączenia do systemu używane są tace z odgałęzieniem pionowym lub zaślepką z otworem do podłączenia rurociągu.

Lepiej jest pogłębić rurę odpływową z tacki lub osadnika piasku poniżej znaku zamarzania gleby, a następnie ciepłe powietrze z systemu nie pozwoli na zamarznięcie wody w pułapce piasku, co pozwoli systemowi działać prawidłowo przez wiele lat.

Szybkość przepływu wody deszczowej powinna wynosić od 0,4 do 0,6 m / s przy minimalnym nachyleniu dna. Dzięki temu system odwadniający nie zostanie zamulony. W przypadku braku naturalnego nachylenia powierzchni należy zastosować kaskadę tac lub tacek o nachyleniu, które utworzą różnicę wysokości i zapewnią niezbędny przepływ.

Minimalna średnica rurociągów dla wód burzowych wynosi 110 mm, nachylenie rurociągu musi wynosić co najmniej 0,01 lub 1 cm / m, dla rury 150 mm minimalne nachylenie wynosi 0,008.

Podłączenie wpustów punktowych lub osadników piaskowych do kolektora transportowego powinno odbywać się przez ukośne trójniki lub otwory kontrolne.

Podczas pracy tacki powinny być okresowo oczyszczane z gruzu, podczas usuwania kratki, a także przeprowadzania wykopu i czyszczenia filtra z osadnika piaskowego i spustu punktowego.
