Kanalizacja i kanalizacja: jak zaprojektować i zainstalować

Żadne mieszkanie nie zapewnia wymaganego poziomu komfortu bez obecności w nim nowoczesnych sieci inżynieryjnych. A jeśli mieszkania są już często wyposażone w niezbędne systemy, to w prywatnym domu problem ten rozwiązuje każdy z osobna. Instalacja systemów wodno-kanalizacyjnych wymaga szczególnej uwagi, ponieważ stan zdrowia mieszkańców zależy bezpośrednio od tych systemów.

Odmiany systemów zaopatrzenia w wodę i systemów sanitarnych

System zaopatrzenia w wodę to specjalnie zaprojektowany i zaprojektowany system, którego głównym celem jest zapewnienie stałego zaopatrzenia w wodę dla różnych konsumentów w budynku mieszkalnym lub administracyjnym. Mówiąc najprościej, jest to rurociąg z różnymi dodatkowymi elementami (pompy, filtry, zbiorniki itd.), Który dostarcza wodę o wymaganej jakości od punktu poboru wody do łazienki i kuchni (patrz także artykuł Ścieki lokalne: sposoby na skuteczne wdrożenie).

Jeśli chodzi o system kanalizacyjny, jego zadanie jest odwrotne. Jest to konieczne do usuwania ścieków, ich gromadzenia w specjalnych zbiornikach, a w niektórych przypadkach do oczyszczania.

Istnieją specjalne zasady i przepisy dotyczące technicznego funkcjonowania instalacji sanitarnych i sanitarnych. Charakterystyki tych sieci inżynieryjnych muszą być w pełni zgodne z nimi.

Zaopatrzenie w wodę i ścieki według SNiP składa się z dwóch głównych typów:

• scentralizowany - zaopatrzenie w wodę i odprowadzanie ścieków odbywa się z wykorzystaniem istniejących sieci osiedli;
• autonomiczny - pobór wody i usuwanie odpadów odbywa się za pomocą indywidualnie zainstalowanego sprzętu.

Pierwsza opcja jest preferowana przede wszystkim dlatego, że koszt projektowania i instalacji wszystkich systemów będzie znacznie niższy niż przy budowaniu własnych sieci. W takim przypadku instalacja wodociągowa i kanalizacyjna będzie polegać jedynie na układaniu wewnętrznych rurociągów i ich połączeniu z komunikacją miejską.

Wszystko to jest łatwe do zrobienia własnymi rękami. Konieczne jest tylko uzyskanie odpowiedniego zezwolenia mediów.

Ale daleko od wszystkich wsi i miasteczek jest scentralizowana sieć kanalizacyjna i wodociągowa. Dlatego musimy zaprojektować i zbudować własne systemy, pobierając wodę ze studni lub studni i filtrując dreny za pomocą szamba lub stacji oczyszczania biologicznego.

Zasady działania sieci wodociągowych i kanalizacyjnych przewidują ich podział na dwie duże grupy.

Kryterium klasyfikacji jest metoda transportu cieczy:

1. Swobodny przepływ W tym przypadku woda przepływa przez rury pod wpływem grawitacji. Wszystkie elementy muszą być pod pewnym kątem.
2. Głowica ciśnieniowa Jest stosowany, gdy nie ma możliwości zaprojektowania i zbudowania systemu swobodnego przepływu (na przykład w obszarach o trudnym terenie). W takim przypadku konieczne jest zastosowanie pomp pompujących wodę.

Zwróć uwagę! Układ ciśnieniowy może działać tylko w obecności energii elektrycznej. Dlatego należy zadbać o nieprzerwane działanie tej sieci. Być może trzeba będzie kupić i zainstalować generator elektryczny, który zapewnia obudowę dla energii elektrycznej podczas wypadków.

Projekt sieci wodno-kanalizacyjnej

Ten etap pracy jest prawie ważniejszy niż sama konstrukcja. Najlepiej poprosić o pomoc w specjalnych organizacjach lub specjalistach o odpowiednich umiejętnościach i kwalifikacjach.

Możesz podjąć tę działalność tylko wtedy, gdy planujesz zbudować prosty system do obsługi domu. W przeciwnym razie możesz napotkać wiele problemów, które będą musiały zostać wydane na dużą ilość czasu i pieniędzy. Czasami trzeba rozpocząć cały proces od czystej płyty.

Najpierw musisz zdecydować o liczbie i lokalizacji punktów poboru wody z systemu zaopatrzenia w wodę. Najprostszą opcją jest, gdy kuchnia i łazienka znajdują się w sąsiednich pomieszczeniach. W takim przypadku można użyć pojedynczego pionu kanalizacyjnego.

Bardziej skomplikowanym przypadkiem jest dwupiętrowy lub trzypiętrowy dom, z których każdy ma również toaletę lub łazienkę. Konieczne będzie użycie kilku pionów i być może tych samych zbiorczych studzienek lub szamba.

Ponadto konieczne jest przeprowadzenie innych obliczeń:

• wybrać źródło poboru wody - może to być studnia, studnia indywidualna lub po prostu otwarty zbiornik (jezioro, rzeka);
• ustalenie poziomu występowania wód podziemnych - konieczne mogą być prace nad badaniem geologicznym gleby (pomocna będzie również istniejąca inżynieria i topologiczny rysunek działki);
• określić zapotrzebowanie na wodę pitną - oblicza się w dniu i zależy od liczby osób (jest to wymagane do wyboru sprzętu o wymaganej przepustowości);
• wybierz rodzaj oczyszczalni ścieków lub zbiornika, który zostanie zainstalowany na stronie.

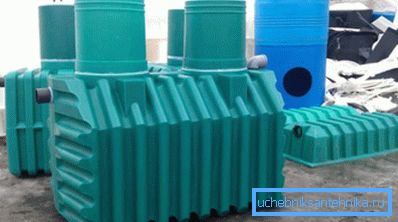

Wskazówka! W ostateczności zaleca się kupowanie gotowych konstrukcji sprzedawanych w sklepach ze sprzętem komputerowym. Dostępne są plastikowe zbiorniki magazynowe, gotowe szamb i stacje oczyszczania biologicznego.

Instalacja sieci inżynieryjnych

Budowę sieci wodociągowej i kanalizacyjnej na budowie można rozpocząć dopiero po utworzeniu projektu.

Powinien zawierać:

• miejsca instalacji różnych elementów, kształtowanych części i wyposażenia;
• wymiary niektórych elementów.

Aby uczynić opracowaną dokumentację łatwiejszą do odczytania, powinieneś używać konwencjonalnych symboli kanalizacji i sanitariatów. Następnie do pracy dodatkowe instrukcje nie będą potrzebne.

W przeciwnym razie istnieje niebezpieczeństwo użycia rur o mniejszej średnicy, innych zaworów odcinających i tak dalej. Zła odległość między wodą a ściekami może nawet doprowadzić do zanieczyszczenia wody w studni lub studni.

Wytwarzanie wewnętrznych rurociągów

Budowa kanalizacji i kanalizacji wewnątrz domu rozpoczyna się po budowie konstrukcji ramowej, a także ułożeniu dachu.

Podajemy główne niuanse tego procesu:

• średnica użytych rur wodnych jest obliczana na podstawie liczby punktów poboru wody w domu;
• Przed wejściem do rurociągu do domu wskazane jest zainstalowanie wydziałowego zaworu odcinającego, a następnie sprzętu księgowego, a dopiero po nim - dźwigu domowego;
• wszystkie główne elementy systemu wodno-kanalizacyjnego (pompy, filtry, liczniki, zawory odcinające itp.) są zainstalowane w piwnicy;
• Wskazane jest zainstalowanie trzech pomp: pierwsze dwa zapewniają wodę przy minimalnym i maksymalnym obciążeniu, a trzecie - w sytuacjach awaryjnych;
• nie zapomnij obserwować nachylenia rury przewidzianego w projekcie;
• Odległość rurociągu wody pitnej od rury wylotowej kanału i innych rurociągów (gaz, ogrzewanie) musi wynosić co najmniej 1,5 metra.

Wskazówka! Nawet jeśli pobiera się wodę ze studni lub studni, zaleca się zaniedbanie instalacji urządzeń do pomiaru wody. Dlatego łatwiej będzie uwzględnić koszty w kategoriach naturalnych i pieniężnych. Ponadto można go wykorzystać na przykład do obliczenia ilości wody potrzebnej do napełnienia basenu, sztucznego stawu itd.

Zewnętrzna uszczelka systemowa

Jeśli chodzi o sieci inżynieryjne, kładzione na zewnątrz, tutaj należy zwrócić uwagę na takie momenty:

1. Głębokość rowu układającego rury musi przekraczać odległość, na jaką zamarznie gleba w zimie. Zapobiegnie to zamarzaniu wody i pęknięciu rurociągu.
2. Przy przekraczaniu sieci wodociągowej i kanalizacyjnej odległość między rurami powinna wynosić więcej niż 40 cm, a dla tego miejsca powinna być wyposażona specjalna stalowa obudowa, zabezpieczająca rury na odległość od 5 do 10 metrów (w zależności od rodzaju gruntu).
3. Poprzeczne rurociągi powinny być wykonywane tylko pod kątem prostym.
4. Odległość między równoległymi brukowanymi rurami musi wynosić co najmniej 1,5 metra.

Wniosek

Pamiętaj, że nie tylko czas ich eksploatacji i brak wypadków zależy od prawidłowego przestrzegania wszystkich wymagań podczas układania sieci inżynieryjnych w prywatnym domu (patrz również artykuł Ścieki autonomiczne w prywatnym domu: wybór najlepszej opcji).

Więcej szczegółów na temat rozwoju i projektowania sieci wodociągowych i kanalizacyjnych można znaleźć w wideo w tym artykule.
