Kanalizacja wewnątrz i na zewnątrz mieszkania

Jeśli mieszkasz w mieszkaniu, z pewnością skorzystasz z usług miejskiego centralnego systemu kanalizacyjnego i najprawdopodobniej nawet nie pomyślisz o funkcjach jego funkcji z technicznego punktu widzenia. I na próżno. W końcu zrozumienie, jak miejskie oczyszczalnie ścieków doprowadzą do jego bardziej wydajnego i nieprzerwanego działania.

Dlatego w tym artykule udostępnimy Ci wszystkie niezbędne informacje.

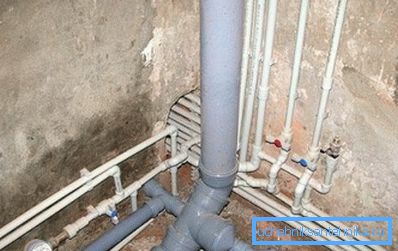

Kanalizacja w mieszkaniu

Przede wszystkim przyjrzymy się, jak budowany jest system odwadniania w granicach budynku mieszkalnego, a dopiero potem, jak układa się kanalizacja w mieście.

Prawidłowe nachylenie rury

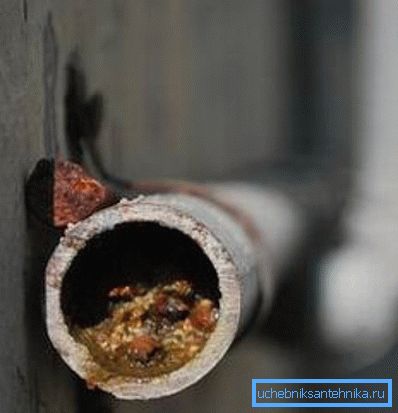

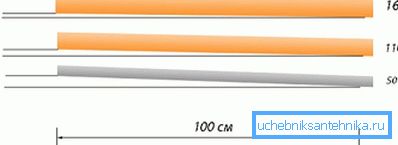

Rurociąg instaluje się w taki sposób, aby mógł samoczyścić, wspomagany prawidłowym zachowaniem kąta jego elementów. W mieszkaniach do jego realizacji wykorzystywane są zwykle rury kanalizacyjne o średnicy 40-50 mm, a więc dla nich optymalne nachylenie wynosi 3%, czyli 3 cm na każdy metr układu. W przeciwnym razie spodziewane będą następujące problemy:

W obu przypadkach właściciele mieszkań napotkają techniczne blokady w kanalizacji, które można wyeliminować jedynie poprzez wymianę nieprawidłowo zainstalowanych elementów.

Podłącz do wspólnego pionu

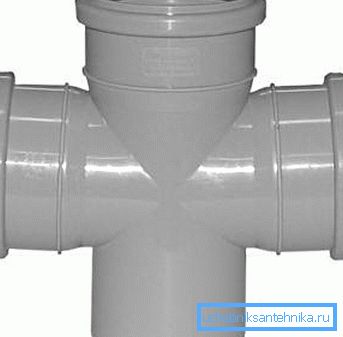

Wejście do ogólnego systemu kanalizacyjnego z mieszkania jest tylko jedno i odbywa się za pomocą specjalnego krzyża, który pozwala podłączyć jedną rurę o średnicy 100 mm i dwie rury o średnicy 50 mm, ale porozmawiajmy o tym bardziej szczegółowo.

Instrukcja:

1. Toaleta i bidet są połączone z głównym najszerszym otworem.

1. Wszystkie inne urządzenia sanitarne w łazience i toalecie, łącznie z pralką i kabiną prysznicową, są połączone z jednym z pięćdziesięciomilimetrowych wejść.
2. Do drugiego - wszystkie urządzenia kuchenne, w tym zmywarka.

Wysokość instalacji urządzeń sanitarnych

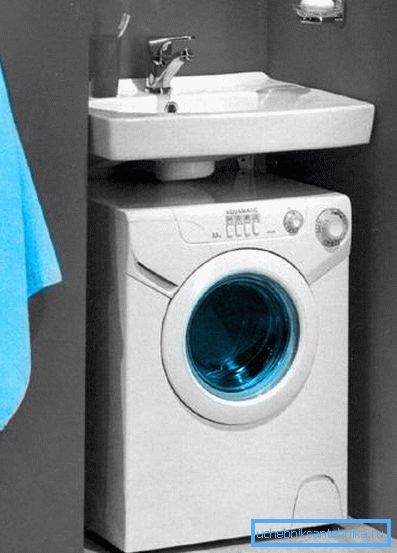

Ponieważ cały rurociąg ma pewne nachylenie w kierunku linii głównej, wówczas im dalej urządzenie jest podłączone od pionu, tym wyższe powinno być podniesione. Jedynymi wyjątkami od tej reguły są pralki i zmywarki, ponieważ mają one własne pompy odśrodkowe, które wypychają płyn pod ciśnieniem, a nawet mogą być umieszczone poniżej wlotu do wspólnego kanału ściekowego.

Wskazówka: zaleca się instalację pralki i zmywarki w najbardziej oddalonym rogu. Umożliwi to umieszczenie urządzenia wymagającego odpowiedniego podnośnika bliżej.

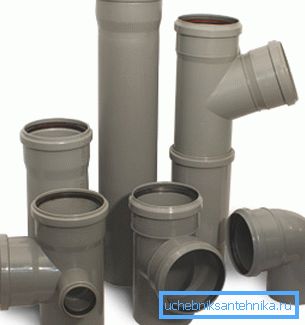

Wybór rur

Stosowanie produktów z żeliwa do budowy rurociągu jest od dawna przestarzałe, w tym celu znacznie lepiej nadają się różne rodzaje polimerów: rury z polipropylenu, polietylenu lub polichlorku winylu.

Mają następujące zalety:

• Rozsądna cena. Plastik jest zawsze tańszy niż metal.
• Absolutna odporność na wilgoć. Całkowicie brak procesów korozji lub rozkładu.
• Mała waga. Eliminuje dodatkowe obciążenie elementów złącznych.
• Łatwa obsługa i obsługa. Wszystkie elementy są połączone ręcznie iw razie potrzeby łatwo skracane.

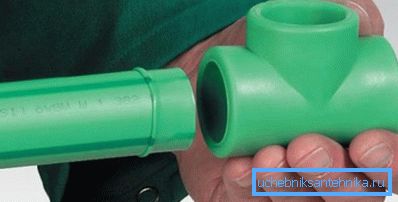

Wskazówka: przy podłączaniu fazki i sprzęgła po dokładnym dokowaniu należy nieco odciągnąć rurkę, około 15 mm. W ten sposób zapewnimy lukę wyrównawczą w czasie rozszerzalności cieplnej materiału. W przeciwnym przypadku rury mogą się przekrzywić, gdy przejdzie przez nich gorąca woda, z której wycieknie złącze.

• Możliwość wyposażenia w izolację akustyczną. Hałas cieczy przepływającej przez rury nie będzie ci przeszkadzał w dzień iw nocy.

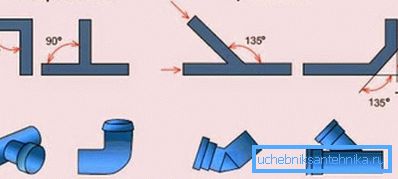

Złącza narożne

Tutaj wszystko jest dość proste: kąty proste są przyczyną blokad kanałów i spowalniają przepływ ścieków, dlatego należy ich unikać. Dzięki temu doskonale pomogą produkty gięte pod kątem 135 stopni.

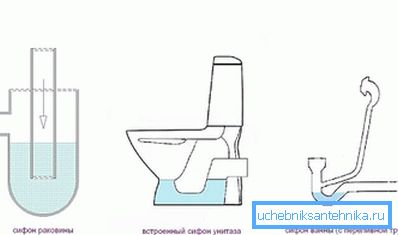

Pułapki na wodę

Kanalizacja wydziela nieprzyjemne zapachy, które mogą przenikać rury i do salonu. Aby temu zapobiec, na każdym odpływie należy zainstalować specjalne uszczelnienie wodne.

Na przykład w toalecie takie rozwiązanie konstrukcyjne istnieje początkowo, w przypadku zlewu i wanny jest instalowane w formie syfonów. Korek wodny uformowany w takich urządzeniach ze względu na różnicę poziomów wysokości rur wlotowych niezawodnie zapobiega dostawaniu się cuchnących zapachów do mieszkania.

Wskazówka: jeśli opuszczasz swój dom przez dłuższy czas, wlej trochę oleju słonecznikowego do syfonów. Folia uformowana na wodzie w pułapkach zapobiegnie jej odparowaniu podczas twojej nieobecności. W przeciwnym razie możesz wrócić do niezbyt dobrze pachnącego miejsca.

Kanalizacja w mieście

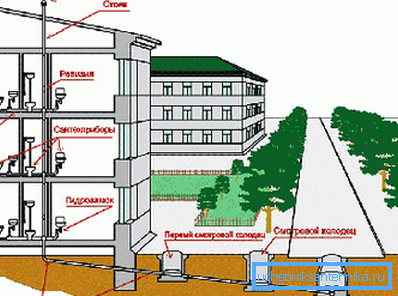

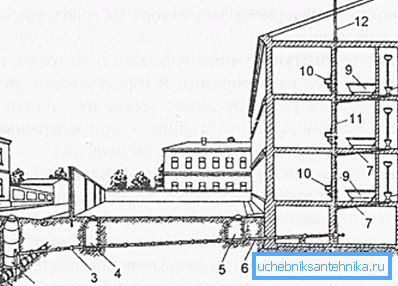

Przyjrzyjmy się, jak system kanalizacyjny wygląda na skali całego wieżowca i sąsiedniej ulicy:

1. Główna ulica autostrady. To ścieki trafią na miejsce ich obróbki, o czym będziemy mówić bardziej szczegółowo później.
2. Techniczne miasto również. Urządzenie to oczyszcza ścieki niezbędne do wykonania konserwacji i naprawy całego systemu.

1. Łączący oddział między stocznią a studniami miejskimi.

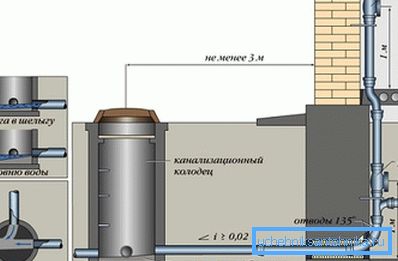

2. Kolektor techniczny Yard. Łączy wszystkie domy na dziedzińcu w jedną sieć, a oprócz dostępu do systemu umożliwia także wygładzanie zakrętów.
3. Inspekcja dobrze. Przy każdym wejściu znajduje się osobno.
4. Miejsce łączące pion z włazem.
5. Wewnętrzne rurociągi mieszkań.
6. Toalety.
7. Wanny.
8. Zlewy.
9. Riser.
10. Wentylacja kanalizacji. Konieczne jest zapewnienie, aby system nie gromadził wydalanego powietrza, przez co paruje woda w pułapkach, co z kolei prowadzi do przenikania nieprzyjemnych zapachów do pomieszczeń mieszkalnych.

Ścieki

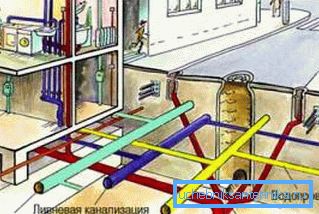

Miejska sieć kanalizacyjna na zewnątrz domu, w zależności od wprowadzanych ścieków, może być dwojakiego rodzaju:

Jak widać, oddzielny system jest o wiele bardziej opłacalny, ponieważ nie jest konieczne przetwarzanie nawet opadów.

Ruch w mieście

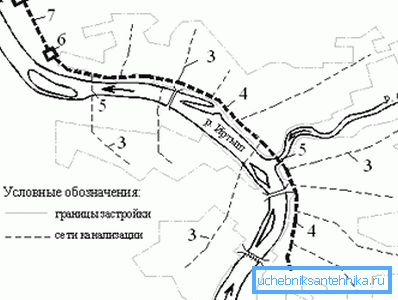

 Elementy miejskiej sieci kanalizacyjnej:

1. Systemy stoczniowe.
2. Studnie uliczne.
3. Kolektory okręgowe wyposażone w przepompownie, ponieważ nie zawsze jest możliwe zapewnienie wystarczającego nachylenia rury dla naturalnego przepływu ścieków.
4. Ducker może również pompować ścieki.

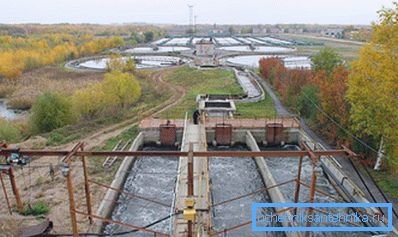

5. Miasto pompujące stację kanalizacyjną.

1. Podmiejska część rurociągu.
2. Mechaniczne i biologiczne urządzenia czyszczące.
3. Zwolnij do zbiorników.

Czyszczenie

Możemy wyróżnić następujące główne etapy oczyszczania ścieków przepływających przez miejską sieć kanalizacyjną:

1. Mechaniczny. Kratki, piaskarki i szamba pomagają uwięzić i oddzielić największe nierozpuszczalne odłamki.

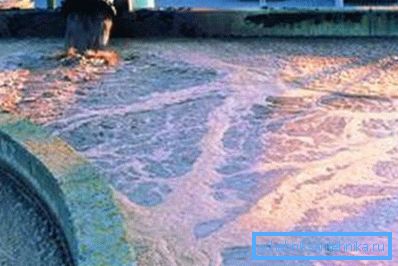

2. Biologiczne. Przeprowadza się go dzięki działaniu mikroorganizmów i może mieć dwa typy:

Sztuczna metoda czyszczenia ma swoje wady:

• zużycie energii elektrycznej;
• potrzeba konserwacji;
• wysokie koszty wdrożenia.

Ale nie szkodzi środowisku i nie wymaga dużych obszarów lądowych, jak ma to miejsce w przypadku metody naturalnej.

Wniosek

Miejski system kanalizacyjny zaczyna się od zlewu, nad którym myjesz ręce i kończysz w jeziorze. I cały ten kolosalny sposób umożliwia zestaw elementów, które rozważaliśmy powyżej.

Nieprawidłowe działanie, niewłaściwa instalacja lub działanie któregokolwiek z nich może doprowadzić do drobnego lub poważnego wypadku. Dlatego staraj się przestrzegać wszystkich zasad dotyczących korzystania ze ścieków.

Film wideo w tym artykule dostarcza dodatkowych informacji bezpośrednio związanych z prezentowanymi materiałami. Nieprzerwane działanie miejskiego systemu kanalizacyjnego zaczyna się od mieszkania.
