Projekt kanalizacji - główne cechy tego typu prac
Nie sposób wyobrazić sobie nowoczesnego budownictwa bez systemów kanalizacyjnych, a bardzo ważne jest, aby robić wszystko zgodnie z przepisami budowlanymi, tak aby podczas operacji było jak najmniej problemów. Projektowanie ścieków w prywatnym domu ma szereg funkcji, które zostaną omówione w tym artykule.
Postępując zgodnie z prostymi wskazówkami, możesz samodzielnie stworzyć skuteczny system usuwania odpadów.
Główne kryteria, które musi spełnić projekt
Projektowanie sieci wodociągowych i kanalizacyjnych musi spełniać różnorodne normy i wymagania, dodatkowo projekt jest ułożony z uwzględnieniem kilku ważnych kryteriów:
| Zgodność z dokumentami regulacyjnymi | Cała komunikacja powinna być zorganizowana zgodnie z normami SNiP, a istnieje kilka przepisów, z których każdy reguluje określoną część systemu. Najłatwiej jest skoordynować projekt z profesjonalnymi specjalistami, aby zminimalizować możliwość błędów i błędnych obliczeń, ponieważ znacznie trudniej będzie je wyeliminować w przyszłości. |
| Wybór wysokiej jakości komponentów i osprzętu | Bardzo ważne jest, aby używać tylko tych materiałów i elementów, które są gwarantowane przez wiele lat. Nawet najbardziej wykwalifikowana instalacja nie gwarantuje trwałości systemu, jeśli używane są produkty niskiej jakości, więc niska cena nie powinna w żadnym wypadku stanowić decydującego czynnika przy wyborze |
| Właściwy projekt sieci kanalizacyjnych | Jeśli wykonasz wszystkie czynności niezbędne do opracowania dokumentacji własnymi rękami, ważne jest, aby obliczyć optymalną średnicę każdego z rurociągów, wybrać konfigurację systemu, starając się przestrzegać wszystkich zaleceń, które zostaną opisane w następnym rozdziale |
| Zgrabny montaż i kontrola systemu | Ze względu na szeroką dystrybucję produktów z odpornego na uderzenia plastiku, instrukcja montażu sieci kanalizacyjnej stała się tak prosta, jak to tylko możliwe, jednak ważne jest również bardzo staranne wykonanie pracy, unikając odkształceń elementów i uszkodzenia gumowej uszczelki. Po montażu układ należy sprawdzić pod kątem szczelności. |
Co powinieneś wiedzieć podczas tworzenia projektu
Ważne jest, aby zrozumieć, że cała komunikacja jest podzielona na wewnętrzną i zewnętrzną. Zbadamy każdą z części w sposób bardziej szczegółowy, aby jak najbardziej szczegółowo przedstawić temat.
Ścieki domowe
Ta część obejmuje wszystkie części systemu, które znajdują się w lokalu.

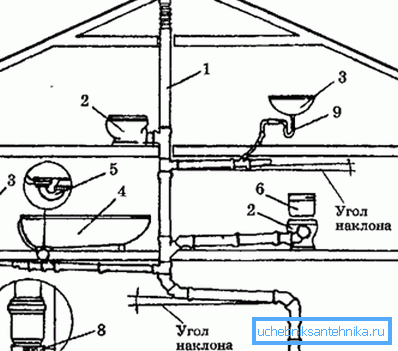

Projektowanie sieci wodociągowej i kanalizacyjnej na tym etapie odbywa się zgodnie z następującymi zaleceniami:
- Bardzo ważnym czynnikiem jest przestrzeganie optymalnego nachylenia rurociągów, ponieważ systemy są samowypływające. Zbyt mały kąt prowadzi do stagnacji ścieków, a zbyt duży prowadzi do przyspieszonej adhezji cząstek stałych na ściankach rur, co może prowadzić do blokad, z którymi walka może stać się bardzo dużym problemem podczas pracy.
Zwróć uwagę! Przy średnicy rury 5 cm nachylenie powinno wynosić 5 cm na 1 metr, jeśli średnica wynosi 100-110 mm, wystarczy 2 cm na metr rury. Wskaźniki nie powinny się znacznie różnić, ponadto wszelkie gradienty gradientu są wysoce niepożądane, ponieważ te obszary są potencjalnie niebezpieczne dla blokad. Ale na krótkich odcinkach rur kanalizacyjnych nachylenie może być większe.

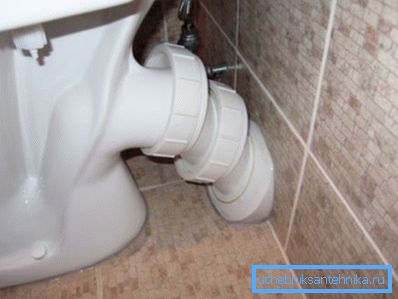

- Toaleta powinna być przymocowana do pionu za pomocą oddzielnego złącza. To, po pierwsze, zmniejsza prawdopodobieństwo zablokowania w największym możliwym stopniu, a po drugie, jeśli do połączenia muszli klozetowej zostanie dołączonych trochę więcej elementów, woda będzie wysysana ze wszystkich syfonów podczas spłukiwania, a nieprzyjemny zapach będzie stale wchodził do pomieszczenia.

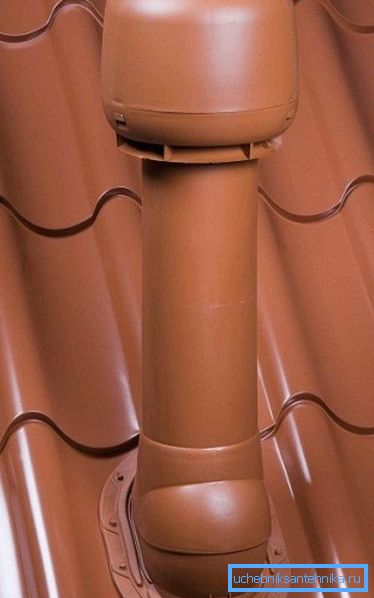

- Instalacja systemu wentylacji ścieków jest bardzo ważna, jej brak może prowadzić do nieprzyjemnych zapachów w pomieszczeniu i opróżniania syfonów z powodu powstawania nadmiernej próżni w systemie. Ten system nie powinien być podłączony do ogólnej wentylacji, musi być osobno doprowadzony na dach, instalując aerator, aby zapobiec przedostawaniu się opadów do układu.
- Projektując sieci kanalizacyjne, należy pamiętać o prawidłowej kolejności łączenia elementów z pionem. Aby uniknąć problemów, należy umieścić toaletę pod wszystkimi elementami. Jest to bardzo ważna kwestia, na którą należy zwrócić szczególną uwagę, w przeciwnym razie w trakcie operacji będziesz musiał zmierzyć się z wieloma problemami.
Pamiętaj! Jeśli w systemie znajduje się toaleta, minimalna średnica rury dla pionu nie powinna być mniejsza niż 100 mm. Jeśli nie ma toalety, zrobi to rura o średnicy 50 mm.

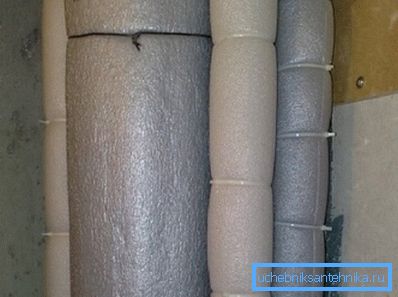

- Bardzo ważne jest wykonanie izolacji akustycznej pionów, najprostszą opcją jest instalacja kanału wykonanego z płyty gipsowo-kartonowej, a wewnętrzne komory mogą być uszczelnione wełną mineralną. Nie zapomnij, że w dolnej części pionu powinien znajdować się luk rewizyjny, który wymaga łatwego dostępu w razie problemów.
- Projektowanie systemów kanalizacyjnych i kanalizacyjnych najlepiej jest przeprowadzać w drodze konsultacji z ekspertami, abyś mógł mieć całkowitą pewność co do poprawności pracy.
Komunikacja zewnętrzna
Projektowanie zewnętrznych sieci wodociągowych i kanalizacyjnych ma wiele charakterystycznych cech:

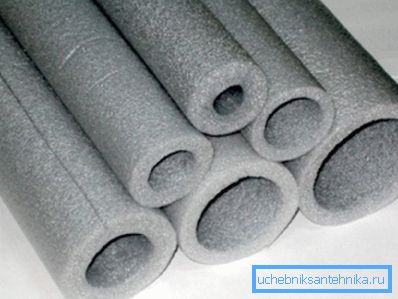

- Punkt usunięcia rury z domu jest bardzo ważny, powinien znajdować się poniżej punktu zamarzania gruntu. Głębokość mrożenia różni się w zależności od obszaru, co zostało opisane bardziej szczegółowo w osobnym artykule na temat tego zasobu, jeśli nie jest możliwe pogłębienie komunikacji w ten sposób, należy użyć specjalnych izolatorów do rur, które można kupić w dowolnym sklepie hydraulicznym.
- Projektowanie zewnętrznych sieci inżynieryjnych ścieków zależy od rodzaju komunikacji. Najprostszą i najskuteczniejszą opcją jest scentralizowany system, a jeśli go nie ma, konieczne jest wykonanie studzienek ściekowych lub zainstalowanie szamba.
- Urządzenia do zabiegów powinny znajdować się co najmniej 30 metrów od źródła wody i nie mniej niż 5 metrów od domu, lepiej jest, jeśli wskaźnik ten wynosi 10 metrów.
- Projekt zewnętrznych sieci kanalizacyjnych obejmuje obliczenie przybliżonych obciążeń w systemie, jeśli przechodzi pod przejściem, ważne jest, aby wszystkie elementy były odporne na obciążenia, w niektórych przypadkach najlepszym rozwiązaniem jest żeliwne lub azbestocementowe rury.

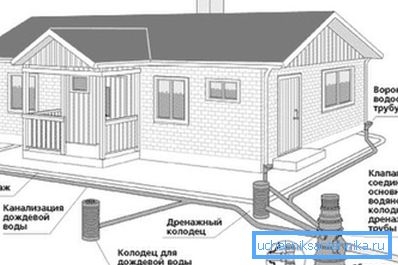

- Jeśli opracowujesz projekt kanalizacji burzowej, warto zauważyć, że nie można go pogłębić poniżej punktu zamarzania, najważniejsze jest zorganizowanie właściwego odprowadzania wody, aby podczas mrozu system był całkowicie pusty, co uchroni go przed uszkodzeniem.
Wniosek
W rzeczywistości ważne jest, aby dokładnie zrozumieć ten problem, film wideo w tym artykule pomoże Ci zrozumieć niektóre funkcje. Po zapoznaniu się z nim, będziesz jeszcze lepiej zorientowany w rozważanym temacie i będziesz mógł samodzielnie wykonać projekt kanalizacji (patrz także artykuł Podłączanie muszli klozetowej do kanalizacji - rozważ kluczowe techniki).
