Przycisk cysterny: cechy konstrukcyjne i reguły działania

25-05-2018
Ścieki

Jeśli zainstalowany zbiornik do odprowadzania wody w toalecie działa prawidłowo, nikt nie myśli o jego wewnętrznej budowie, zasadzie działania i procedurze przeprowadzania napraw. Inaczej jest, gdy woda nie jest zasysana do wymaganego poziomu lub nie łączy się dobrze z muszlą klozetową. Tutaj potrzebny jest schemat urządzenia z cysterną toaletową: za pomocą przycisku, dźwigni lub dowolnego innego urządzenia.

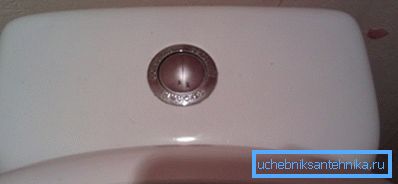

Miska ustępowa z guzikiem - nowoczesny i wygodny design

Urządzenie pojemnościowe

Konstrukcja cysterny z przyciskiem jest prawie taka sama jak w modelu wyposażonym w dźwignię. A celem obu odmian jest to samo - pobór wody z sieci wodociągowej, przechowywanie i szybkie opróżnianie po sygnale z mechanicznego zaworu odcinającego.

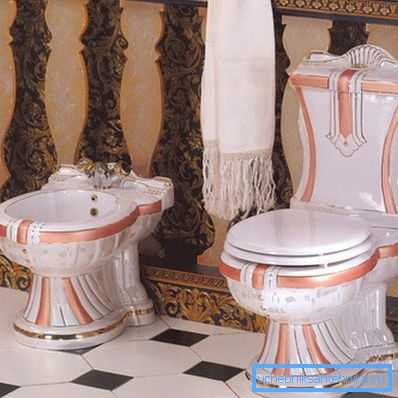

Niezależnie od kształtu i wyglądu zbiornik spustowy powinien pełnić swoją główną funkcję przy użyciu wysokiej jakości wody zasilającej do opróżniania

Istnieją jednak pewne różnice. Oczywiście łatwiej jest naciskać, niż podnosić dźwignię, ale istnieje wiele możliwości przełamania bardziej złożonej struktury. Według statystyk naprawa muszli klozetowej - spłuczki z przyciskiem - odbywa się kilkakrotnie częściej niż naprawa urządzenia hydraulicznego z drenażem dźwigniowym.

Oprócz różnych mechanizmów odprowadzania wody, pojemniki są klasyfikowane według rodzaju materiału. Cechy każdego z nich są podane w tabeli.

Materiał Opis
Żeliwne Żeliwne czołgi były używane na początku ubiegłego wieku. Jest to bardzo niezawodny i wytrzymały materiał, który prawie nie podlega korozji. A teraz w niektórych mieszkaniach można znaleźć podobne urządzenia. Jednak nowe modele nie są dostępne ze względu na wysoki koszt i złożoność procesu produkcyjnego.
Fajans Cysterna fajansowa wchodzi w skład dostawy klasycznej toalety. Specjalne otwory montażowe i mocowania umożliwiają przymocowanie pojemnika bezpośrednio do miski, zapewniając doskonałą szczelność i łatwość użycia.
Plastik Polimery są zazwyczaj zrobione ze zbiorników spustowych zaprojektowanych do montażu podtynkowego i instalacji w wiejskich toaletach. W pierwszym przypadku przycisk znajduje się na przedniej powierzchni pojemnika, w przeciwnym razie nie będzie mógł go użyć. Zbiorniki spustowe różnią się mocną obudową i są uzupełnione o niezbędne akcesoria do mocowania oddzielnie od miski muszli klozetowej.

System cysterny toaletowej z przyciskiem lub dwoma został zaprojektowany zgodnie ze schematem, który różni się od tego, który widziałeś w starych zbiornikach. Omówimy jego funkcje w następnej sekcji.

Nowoczesne zbiorniki odpływowe

Za pomocą jednego przycisku

Liczba przycisków, którymi wyposażony jest zbiornik spustowy, nie ma wpływu na konstrukcję urządzenia zaworowego zainstalowanego wewnątrz zbiornika. Co więcej, jeśli otwory w obudowie i wymiary są takie same, można wymienić mechanizm i cieszyć się regulowanym opadaniem.

Zastanów się, w jaki sposób spłuczka z guzikiem jest ułożona bardziej szczegółowo:

  1. Pływak, którym mierzy się poziom wody w zbiorniku, może być wykonany z tworzywa sztucznego lub metalu. W tym ostatnim przypadku cena mechanizmu nieznacznie wzrasta.
  2. To urządzenie jest połączone z kulkowym mechanizmem zatrzymującym, który otwiera i zamyka rurę wlotową, przez którą woda wpływa do zbiornika.
  3. Dla płynnego napełniania zbiornika i redukcji hałasu, dysza jest również wyposażona w membranę z dźwignią, która reguluje głowicę strumieniową.
  4. Regulacja odprowadzania wody odbywa się za pomocą syfonu i specjalnej uszczelki pokrywającej wylot.

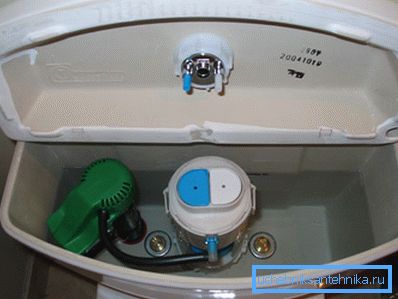

Na zdjęciu - wewnętrzna struktura zbiornika z przyciskiem

Zwróć uwagę! Istnieją nieskładane i składane syfony. Te ostatnie są preferowane, ponieważ są łatwiejsze w utrzymaniu: nie ma potrzeby usuwania wszystkich zaworów, wystarczy rozmontować i umyć sam zawór gumowy.

Teraz zajmiemy się tym, jak zmontować spłuczkę toaletową za pomocą przycisku i w razie potrzeby zdemontować. Należy zauważyć, że potrzeba demontażu zbiornika występuje tylko w przypadku zatkania membrany. Reszta mechanizmu jest tak niezawodna, że ​​nie wymaga konserwacji.

Najtrudniejszą rzeczą przy demontażu zasobnika jest wyciągnięcie samego przycisku, który, jeśli skręcisz go ręką, obraca się swobodnie wokół własnej osi.

Instrukcja demontażu jest niezwykle prosta: przed skręceniem wystarczy nacisnąć i przytrzymać w tym stanie, aż zostanie całkowicie usunięty.

Po zakończeniu przyciskiem możesz przepłukać membranę.

Robi się to w następujący sposób:

  • kurek stojący na rurze doprowadzającej wodę do zbiornika jest wyłączony;
  • cała ciecz jest odprowadzana ze zbiornika;
  • następnie odkręcić nakrętkę łączącą syfon z rurą wlotową;
  • po tym cały mechanizm jest demontowany, a membrana w dolnej części jest czyszczona.

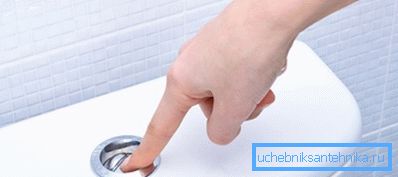

Przed odkręceniem przycisku należy nacisnąć

Za pomocą dwóch przycisków

Taki mechanizm służy do oszczędzania wody. Aktywując tę ​​lub inną dźwignię, można wypłukać połowę lub całą ciecz do toalety.

Urządzenie cysterny toaletowej z dwoma przyciskami praktycznie nie różni się od wersji z jednym przyciskiem. Tylko zawory wydechowe zostały nieznacznie zmodyfikowane.

Kolejną różnicą jest metoda demontażu. W przeciwieństwie do kolejności demontażu zasobnika, wyposażonego tylko w jeden przycisk.

W takim przypadku musisz działać w następującej kolejności:

  1. Naciśnij dwa przyciski jednocześnie, uwalniając specjalny rowek montażowy umieszczony na tulei.
  2. Wstawiając śrubokręt do tego gniazda, możesz usunąć pierwszy przycisk, a następnie drugi.
  3. Poniżej znajduje się śruba mocująca przytrzymująca szczyt zbiornika.
  4. Odkręcając i zdejmując pokrywę, uzyskujesz dostęp do armatury zbiornika w celu czyszczenia, regulacji lub wymiany.

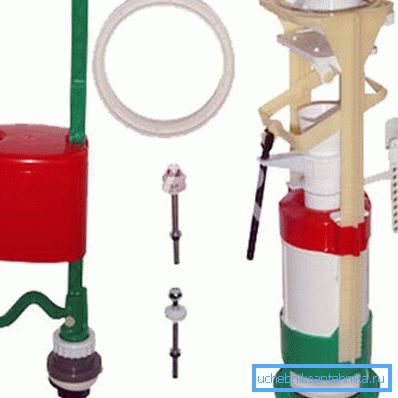

Opróżnij zbiornik za pomocą dwóch przycisków

Wskazówka! Aby uniknąć problemów z działaniem cysterny, zakupić jakość i drogie mechanizmy. Oszczędzając teraz trochę pieniędzy, możesz napotkać wiele problemów w przyszłości.

Zamówienie zbiornika serwisowego za pomocą przycisku

Typowe problemy

Urządzenie cysterny toaletowej z przyciskiem, jak można zobaczyć, jest tak niezawodne, jak to tylko możliwe.

Jeśli nadal masz jakiekolwiek problemy z produktem, musisz postąpić w następujący sposób:

  1. Zamknij wodę, odkręć przycisk, usuń górną część zbiornika i sprawdź wzrokowo wewnętrzną przestrzeń pojemnika. Dla wygody można wstępnie spuścić wodę.
  2. Szczególną uwagę podczas badania należy zwrócić na membranę wylotową.. Najczęściej problemy ze zbiornikiem wiążą się z utratą szczelności tego węzła.

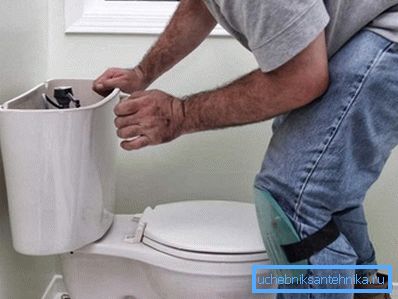

Zewnętrzna inspekcja pomoże zidentyfikować usterki.
  1. W większości przypadków błona powinna zostać wypłukana z gruzu, ale lepiej jest zastąpić ją nową.. Faktem jest, że z powodu złej jakości wody w rurach, silikon lub guma szczeliwa staje się bezużyteczna i przestaje spełniać swoją funkcję.
  2. Jeśli zbiornik nie jest w pełni wypełniony, musisz wyregulować poziom pływaka własnymi rękami.. Aby osiągnąć pożądaną objętość można jedynie eksperymentalnie: wylewać wodę i odprowadzać ją.
  3. Jeśli konieczne jest zastąpienie zbrojenia, zaleca się zakup kompletnego zestawu naprawczego składającego się z membrany i tulei. Podczas instalacji nie zapomnij wyposażyć części w uszczelki.

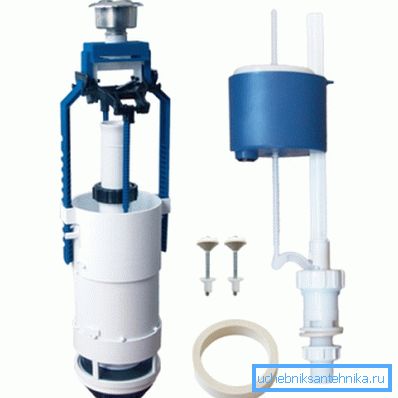

Remkomplekt do spłuczki z przyciskiem

Na jakość pracy i trwałość zbiornika duży wpływ ma poprawność jego instalacji. Jeśli nie chcesz korzystać z usług specjalistów, musisz samemu poprawić wydajność.

Jest produkowany w następujący sposób:

  1. Przed instalacją zakupiony zbiornik musi być przygotowany: zainstalować złączki spustowe, rury odgałęzione, uszczelki i tak dalej. Wszystkie niezbędne czynności zostały szczegółowo opisane w dołączonej dokumentacji do pojemnika.

Wskazówka! Śruby i nakrętki muszą być skręconymi rękoma, bez nadmiernego wysiłku. Za pomocą kluczy i szczypiec można uszkodzić kruche plastikowe części, które nie zostały zaprojektowane do tego uderzenia.

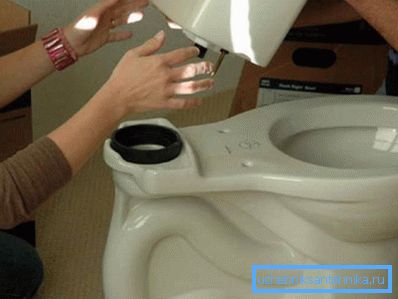

Dokręcić mocno muszlę klozetową
  1. Po zmontowaniu pojemnik jest przymocowany do toalety. Aby to zrobić, użyj metalowych śrub, wyposażonych w gumowe uszczelki, które są przykręcone do spodu plastikowymi nakrętkami z płatkami.
  2. Połączenia muszą być uszczelnione gumowymi uszczelkami i żelem sanitarnym. Po obróbce szwów za pomocą uszczelniacza rurowego, należy dać temu czasowi czas na utwardzenie.
  3. Następnie podłączona jest rura wodna. Konieczne jest zainstalowanie na nim kranu, aby w razie potrzeby zablokować dostęp wody do zbiornika.
Podłączenie toalety do źródła wody

Wniosek

Znając cechy konstrukcyjne, zasady pracy i kolejność konserwacji cystern, będziesz w stanie samodzielnie rozwiązać problemy, które powstały bez pomocy hydraulików, których usługi są czasami dość drogie. Aby uniknąć kłopotów z instalacją hydrauliczną, musisz prawidłowo podłączyć ją do sieci inżynieryjnych mieszkania lub domu. Informacje na temat kolejności i zasad pracy można znaleźć w wideo w tym artykule.
