Rama brodzika: niezawodne wsparcie dla naszego prysznica

Podczas samodzielnego montażu kabiny prysznicowej często napotykamy problemy spowodowane przez komponenty niskiej jakości. A ponieważ rama palety jest jednym z najważniejszych elementów całej konstrukcji, wzrasta zapotrzebowanie na jej niezawodność.

Poniżej wyjaśnimy, na co należy zwracać uwagę przy zakupie ramy paletowej, a także podajemy kilka wskazówek, jak ją wykonać i zainstalować samodzielnie.

Specyfikacja ramy

Cel i konstrukcja

Brodzik prysznicowy jest szerokim i stosunkowo płytkim pojemnikiem, który służy do zbierania wody płynącej i kierowania jej do kanalizacji. Jednocześnie znaczna część palety, wraz z niewielką grubością materiału, z którego jest wykonana, znacznie komplikuje jej użycie. Pod obciążeniem dno zgina się, co prowadzi do deformacji całej konstrukcji, a także do zniszczenia powłoki antykorozyjnej.

Ponadto, w celu zapewnienia skutecznego odwadniania, miska musi być zainstalowana w taki sposób, aby otwór spustowy znajdował się powyżej wejścia do pionu kanalizacyjnego. W związku z tym konieczne jest podniesienie go powyżej poziomu podłogi o około 100 mm, co nie jest możliwe bez dodatkowych urządzeń.

Takie urządzenie to rama.

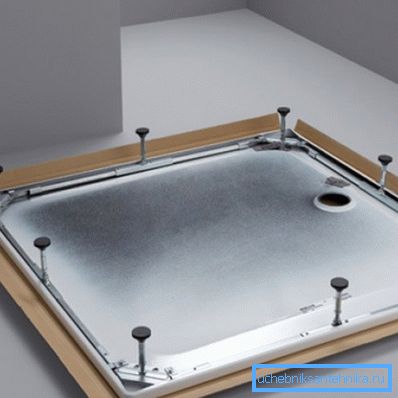

• Po pierwsze, zapewnia paletę z niezbędnym wsparciem. W zależności od konfiguracji ramka może znajdować się tylko na obwodzie lub pod dnem. Druga opcja jest bardziej zalecana, szczególnie w przypadku modeli szerokich: poprzeczne żebra wzmacniające zapewniają pożądaną stabilność.
• Po drugie Nogi ramy umożliwiają podniesienie palety nad podłogą do pożądanej wysokości. Jednocześnie masa konstrukcji nieznacznie się zwiększa, co oznacza, że ​​obciążenie podłogi również się nie zwiększa, co jest bardzo ważne przy wyposażaniu urządzeń sanitarnych w budynki wykonane z lekkich materiałów.

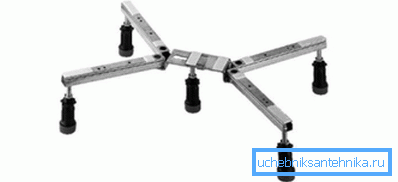

• Po trzecie, konstrukcja większości ramek pozwala dostosować długość nóg. Dzięki temu możemy szybko ustawić paletę na płaszczyźnie, co jest warunkiem skutecznego wykorzystania prysznica.

Zwróć uwagę! Kabina prysznicowa musi stać idealnie równo, w przeciwnym razie wystąpią problemy z odprowadzeniem wody, a drzwi w szynach zaczną się blokować w wyniku przekrzywienia. Podczas instalowania bezramowych palet wyrównanie odbywa się przez wylanie krawata na wybrany obszar.

Projektowanie takich urządzeń jest dość proste:

• Podstawa składa się z kilku stalowych pasków połączonych za pomocą spawania lub za pomocą kątowników.
• Na końcach listew i na skrzyżowaniach wykonywane są gwintowane otwory, w które są zainstalowane wystarczająco grube (10 mm i więcej) śruby.
• Na końcach wkrętów są nakręcane nóżki wykonane z wytrzymałego tworzywa sztucznego. Wewnątrz nóg są również gwintowane, co pozwala na regulację położenia ramy.

Zalecenia dotyczące wyboru

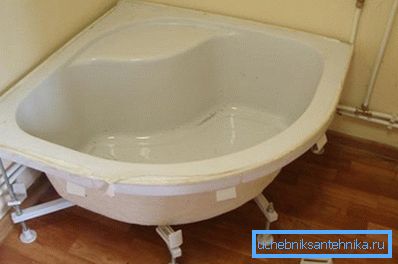

Pomimo faktu, że cena takich produktów jest stosunkowo niewielka, należy je bardzo starannie dobierać. Wynika to z faktu, że pełnią one bardzo ważną funkcję: jeśli rama się zepsuje, wówczas jej wymiana będzie wiązać się z bardzo poważnymi kosztami pracy, ponieważ kabina będzie musiała zostać prawie całkowicie zdemontowana.

Wybierając model, musisz zwrócić uwagę na następujące niuanse:

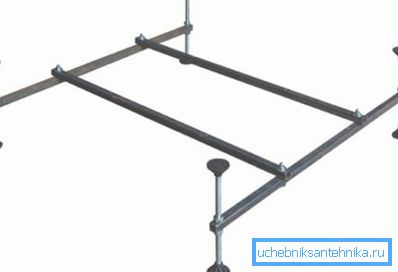

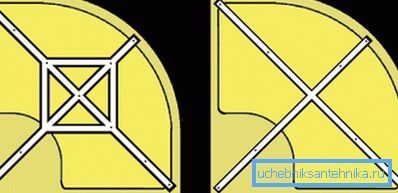

• Pierwszą z nich jest konfiguracja belek nośnych. Pożądane jest, aby znajdowały się one nie wokół obwodu palety, ale pod jej podstawą. Tak więc ładunek, który osoba stoi na dnie, będzie rozkładany bardziej równomiernie.
• Bardzo ważnym czynnikiem jest również grubość rury. Najlepiej kupić modele wykonane z kształtnej rury o wymiarach co najmniej 20x40 mm: takie nie będą się zginać.
• Zwróć uwagę na jakość metalu. Bardzo dobrze, jeśli wszystkie części są pokryte farbą antykorozyjną: dzięki temu będziemy pewni, że nawet w warunkach wysokiej wilgotności struktura nie będzie rdzewieć.

Wskazówka! Szczególną uwagę przywiązuje się do jakości spawów, ponieważ tutaj pierwsza pojawia się rdza. W razie najmniejszych wątpliwości, przed zainstalowaniem warto ponownie wypróbować obszary problemowe ze związkiem ochronnym.

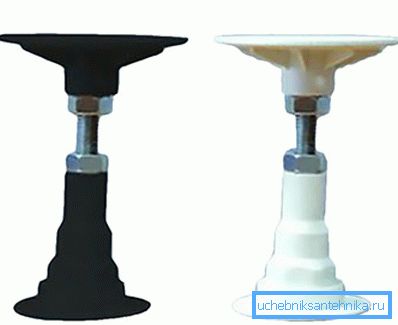

• Na koniec należy sprawdzić nogi i punkty mocowania. Części muszą być wystarczająco dokręcone, ale bez nadmiernego wysiłku, a na podporach nie mogą występować żadne pęknięcia ani inne wady.

Fabrykacja i instalacja

Jak zrobić ramkę

Z reguły pozyskujemy konstrukcje wsporcze wraz z samą brodzik. Idealnie, obie części powinny być wykonane przez tego samego producenta - więc zbieżność rozmiarów będzie tak dokładna, jak to tylko możliwe.

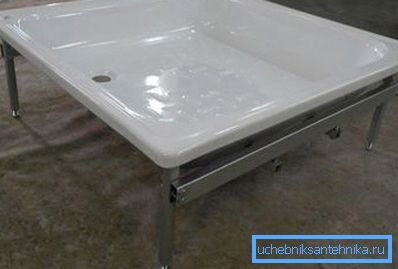

Czasami jednak trudno jest znaleźć odpowiedni produkt, lub model, którego potrzebujesz, jest nieracjonalnie drogi. W takim przypadku możliwe jest samodzielne wykonanie ramki.

Do produkcji będziemy potrzebować:

• Spawarka.
• Bułgarski z kołem tnącym na stali.
• Wiertła i wiertła o różnych średnicach.
• Gwintowniki do cięcia gwintów wewnętrznych.
• Rury stalowe profilowane (kwadratowe 40 x 40 mm lub prostokątne 20 x 40 mm).
• Plastikowe dysze na nogach.
• Stalowe pręty z gwintem.

Wykonujemy pracę w następujący sposób:

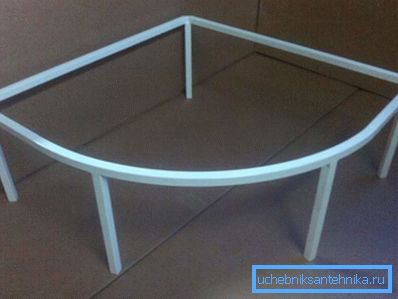

• Na początek tworzymy rysunek naszego przyszłego projektu. Jeśli potrzebujemy ramy pod prysznicem 90x90 cm, to najprostszy sposób na wykonanie poprzecznego wsparcia o wymiarach około 80x80 cm z wkładkami wzmacniającymi.
• Z rury odcięliśmy fragmenty o wymaganej długości i starannie oczyściliśmy je z rdzy.

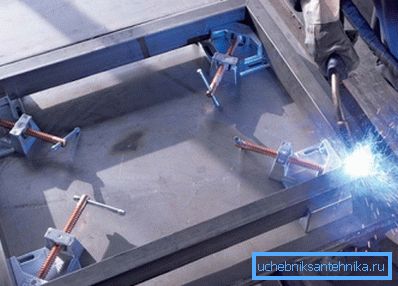

• Wstawiamy półwyroby na stole spawalniczym i spawamy je, upewniając się, że są ustawione ściśle poziomo. Bardzo ważne jest kontrolowanie braku odstępstw w przypadku, gdy wprowadzimy nieuregulowane ramy.
• Jeśli nie masz umiejętności spawania, części można złączyć ze sobą. Należy pamiętać, że elementy będą w różnych płaszczyznach.
• Nogi - najtrudniejsze. Dla prostej konstrukcji wystarczy spawać dno pod kątem 90⁰ krótkie odcinki rury profilowanej. Jeśli potrzebujemy regulacji wysokości, to w rurach wywiercimy otwory, w których przecinamy nici, a następnie dokręcamy śruby.

• Wkładamy kołki na końce nóg lub obracamy regulowane podpórki z tworzywa sztucznego.
• Wszystkie spoiny są starannie oczyszczane, a następnie przetwarzamy otrzymaną część farbą antykorozyjną.

Jak zainstalować paletę na ramie

Proces instalowania palety na ramie (nie ma znaczenia, fabrycznie lub w domu) nie stanowi żadnej trudności:

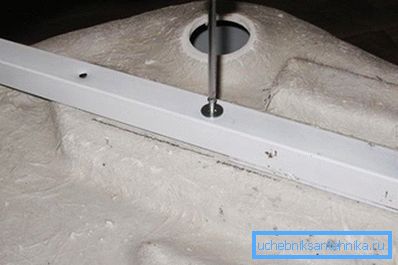

• Jeśli na dnie palety znajdują się otwory montażowe lub specjalne oczka, odwróć ją i przymocuj ramę za pomocą śrub. W przeciwnym razie paleta będzie musiała po prostu położyć na podporze, czasami - za pomocą szczeliwa.
• Następnie zainstaluj nogi ramy na wybranym obszarze podłogi. Powierzchnia powinna być wypoziomowana i tak czysta, jak to tylko możliwe.

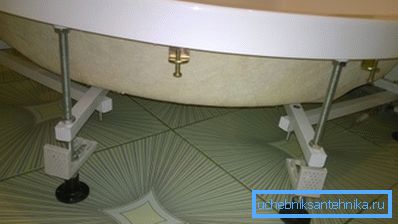

• Za pomocą klucza obrócić śruby regulacyjne na nogach, aż misa zostanie zainstalowana idealnie płaska. Proces jest kontrolowany przez jeden lub kilka poziomów.
• Po zakończeniu instalacji instalujemy ozdobne paski na bocznych wspornikach palety. W projektach domowych do tego celu możesz wykonać kilka otworów montażowych.

Wniosek

Jak widać powyższa instrukcja jest wystarczająco prosta do samodzielnego wdrożenia. Oczywiście trudniej jest wykonać ramę na paletę niż po prostu użyć gotowego, ale w razie potrzeby zadanie to można wykonać dobrze.

Aby uzyskać bardziej szczegółowe badanie opisanych technik, warto obejrzeć film w tym artykule.
