Ścieki domowe - szczegółowy przewodnik instalacji

Nie jest tak łatwo zorganizować system usuwania drenów z domu prawidłowo, jak może się to wydawać na pierwszy rzut oka. Ścieki domowe zgodnie z SNiP muszą spełniać wymagania dotyczące masy i uwzględniać jednocześnie kilka norm. Jednak przestrzeganie wytycznych zawartych w tym przewodniku pomoże uniknąć błędów.

Wymagania prawne dotyczące ścieków bytowych

GOST dla sieci wodociągowej i kanalizacji wewnętrznej zawiera podstawowe wymagania dotyczące budowy i działania systemów zaopatrzenia w wodę i kanalizacji.

Już na tym etapie można długo ugrzęznąć w analizie literatury, ponieważ wzmianka o kanalizacji i zaopatrzeniu w wodę znajduje się w kilku dokumentach naraz:

• SNiP 2.04.01-85 * - można uznać za główny dokument z całej listy. Zawiera podstawowe dane wymagane do instalacji;
• SNiP 2.01.09-85 - stosowany głównie w projektowaniu zaopatrzenia w wodę;
• SNiP 2.04.03-85 - uwaga skupia się na hydraulicznych obliczeniach elementów sieci odwadniającej. Ma wartość dla wyspecjalizowanych organizacji, ale przy układaniu ścieków w domu sam nie jest przydatny;
• SNiP 2.04.07-86 * - reguluje metody podgrzewania wody dla scentralizowanego systemu zaopatrzenia w ciepłą wodę, zawiera również instrukcje dotyczące dodatkowej uzdatniania wody;
• SNiP 3.05.01-85 - z tego miejsca można nauczyć się tylko zasad umieszczania urządzeń sanitarnych na wysokości;
• GOST 2874-82 * - stawia wymagania dotyczące jakości wody.

Warto również zauważyć SNiP 3.05.04-85 *, ale w dużym stopniu powiela SNiP w sieci wewnętrznej: ścieki z 1985 roku.

Na podstawie analizy tych norm możliwe jest sformułowanie ogólnych wymagań, które musi spełnić sieć kanalizacyjna w domu:

• ścieki powinny być odprowadzane wyłącznie przez zamknięte rurociągi pod wpływem grawitacji;

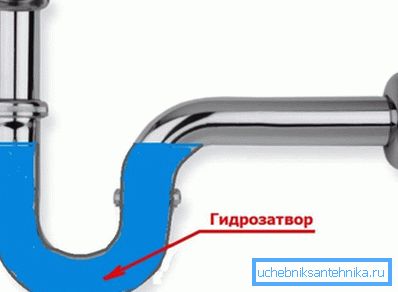

• połączenie wszystkich instalacji wodno-kanalizacyjnych z rurociągiem musi być wykonane przez pułapkę wodną systemu kanalizacyjnego;

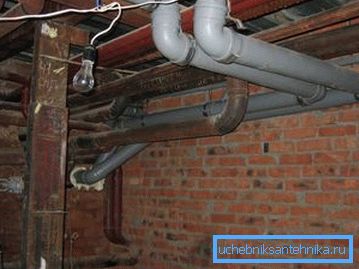

• w odniesieniu do umieszczania, metoda układania otwartych rur może być stosowana w pomieszczeniach piwnicznych i pół-piwnicach. W innych przypadkach stosuje się ukrytą metodę układania (do wykańczania ścian, min, specjalnych skrzyń itp.);

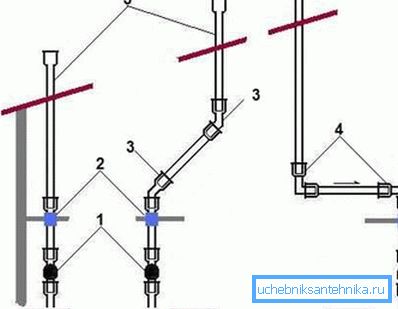

• również GOST dla sieci wodociągowej i kanalizacji wewnętrznej wymaga zapewnienia wentylacji kanalizacji. Wentylacja odbywa się za pośrednictwem pionów i wyświetlana na dachu, minimalna wysokość nad poziomem dachu wynosi 0,3 m;

• Połączenie poszczególnych elementów rurociągu odbywa się w kształcie dzwonu przy użyciu uszczelek.

Polipropylen lub PCV?

Niedawno doszło do zastąpienia zwykłych rur stalowych lub żeliwnych tworzywem sztucznym, oprócz niskiej masy, taki rurociąg nadal nie rdzewieje i ma godną pozazdroszczenia trwałość. Wybór najczęściej dotyczy rur z polipropylenu i rur z PVC.

Rury z polipropylenu mają wyższą czułość na temperaturę, dlatego konieczne jest stosowanie dysz kompensacyjnych w celu wyeliminowania zmian wymiarów. Ich wytrzymałość maleje wraz ze wzrostem temperatury odcieku.

Rury z PVC są wolne od takich wad. Można tylko narzekać, że materiał ten nie toleruje długotrwałego narażenia na wysokie temperatury i nie jest tak plastyczny jak polipropylen.

Zasadniczo rury PVC są najczęściej stosowane w wewnętrznych systemach kanalizacyjnych. Polipropylen można stosować w wybranych obszarach.

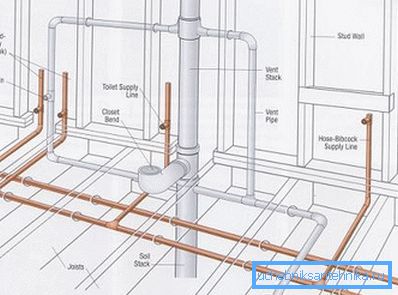

Planowanie ścieków bytowych

Planowanie jest wymagane nie tylko dlatego, że można porównać kilka opcji układania ścieków, a następnie wybrać najprostszy. Na tym etapie określana jest również wymagana długość rurociągu i wymagane łączniki dla ścieków wewnętrznych.

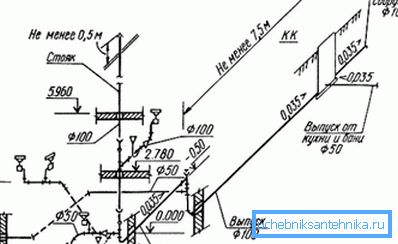

Prosty system kanalizacyjny można szybko wyświetlić na arkuszu papieru milimetrowego.

Instrukcja na tym etapie wygląda następująco:

• skala sporządzony plan domu / piętra;
• określa lokalizację urządzeń sanitarnych na planie;

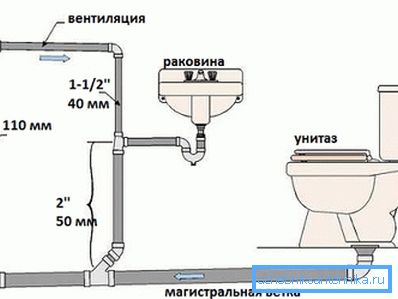

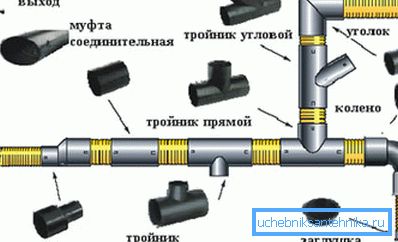

• schemat pokazuje rurociąg, a także niezbędne elementy pasujące (trójniki, adaptery, kolanka itp.) są pokazane w postaci symboli;
• należy pamiętać, że wentylacja pionu kanalizacyjnego jest wyświetlana na dachu domu, co jest brane pod uwagę przy obliczaniu całkowitej długości rurociągu.

Proponowaną sekwencję czynności należy powtórzyć dla każdego piętra. Przy obliczaniu wymaganej liczby elementów kształtowych należy wziąć pod uwagę ogólne zasady wykonywania pracy i wymagania dotyczące ścieków wewnętrznych.

Ogólne zasady dotyczące instalacji ścieków bytowych

Wewnętrzne zaopatrzenie w wodę i ścieki zgodnie z SNiP powinno być zorganizowane zgodnie z następującymi zasadami:

• Z reguły do ​​ścieków wewnętrznych stosuje się rury o średnicy 110 lub nawet 150 mm, wyjątek może być uważany za odcinek rurociągu, na przykład od armatury kuchennej;
• minimalna zalecana średnica dla pionu wynosi 110 mm;

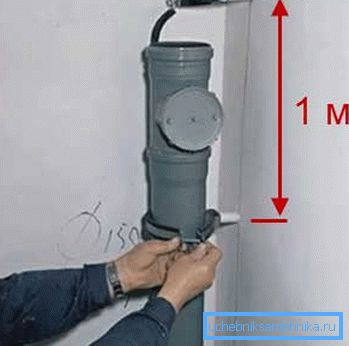

• nie zapomnij o zaciskach. Zacisk musi znajdować się pod każdym połączeniem elementów rurociągu, maksymalna odległość między zaciskami wynosi 0,4 m. Podczas montażu pionu zaciski instaluje się po 1 m;
• liczba pułapek jest równa liczbie urządzeń hydraulicznych;

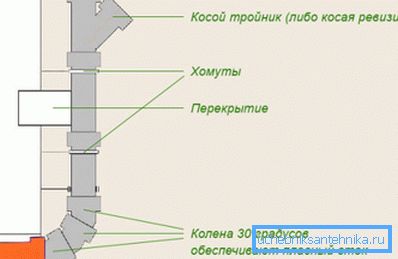

• liczba narożników powinna być minimalna, pożądane jest zapewnienie płynnego połączenia odcinków rurociągu, do tego można na przykład zamiast połączyć się pod kątem 90? dozwolone jest stosowanie 3 kolan 30?

• po każdej turze układana jest rewizja - zwykła koszulka z otwieraną pokrywą;

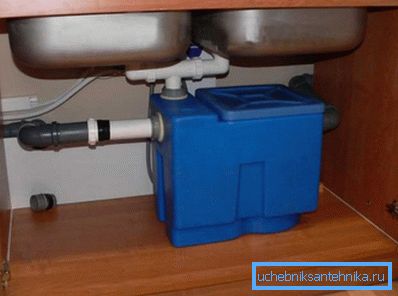

• osadnik piasku do ścieków bytowych - nie wymagany element. Jednak pułapki piaskowe o małej objętości (nie więcej niż 0,1 m³) można zainstalować pod zlewem. Zmniejsza to ryzyko zanieczyszczenia ścieków.

Zwróć uwagę! Nachylenie poziomych przewodów kanalizacji wewnętrznej można zwiększyć do 3-4 cm na 1 m. Z powodu zwiększonego natężenia przepływu można uniknąć blokad przewodów.

Wymienione zasady można uznać za uniwersalne.

Wewnętrzne urządzenie kanalizacyjne

Ogólnie rzecz biorąc, instalacja kanalizacji rozpoczyna się od szamba i urządzeń sanitarnych. Instalacja wewnętrznych ścieków jest często przeprowadzana w kierunku od rury wydechowej do urządzeń hydraulicznych.

Prace są prowadzone w 3 etapach:

• instalacja pionu;
• układ podłogi;
• podłączenie do urządzeń sanitarnych, instalacja trapikova pod prysznicem itp.

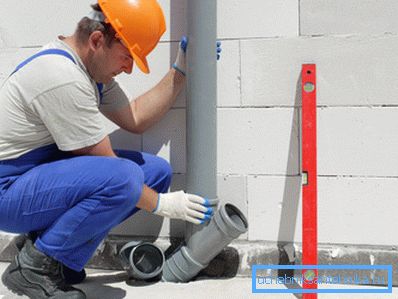

Pionowa instalacja pionowa

Zanim rozpocznie się instalacja kanalizacji wewnętrznej, należy zakończyć główne roboty budowlane. Jeśli chodzi o budynki wielopiętrowe, należy przygotować otwory w sufitach, a poziom wykończonej podłogi powinien być znany.

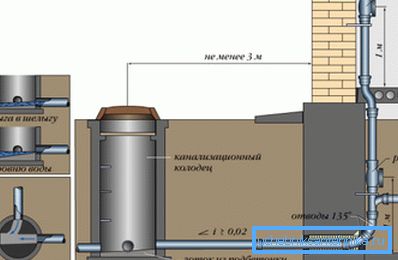

Sama rura jest łatwa do zainstalowania - wystarczy połączyć odcinki rur w jednym kawałku i zainstalować trójniki w odpowiednich miejscach. Zalecane jest również zainstalowanie skośnych trójników rewizji na każdym piętrze iw piwnicy. Dzięki nim ścieki można czyścić ręcznie.

Zaleca się instalowanie zacisków tak, aby pierścień znajdował się bezpośrednio pod rozszerzeniem gniazda. Z tego powodu rury nie tylko nie będą odchylać się w poziomie, ale również nie będą kołysać się pionowo.

W otwartej formie w prywatnych domach, ptaszysci prawie nigdy nie zostają. Mogą być zamaskowane, na przykład za pomocą małej ścianki z płyt gipsowo-kartonowych. Następnie możesz zacząć układać poziomy rurociąg na podłogach.

Podłączenie urządzeń sanitarnych z pionem

Zasadniczo rury mogą być układane w obu kierunkach (od pionu do oprawy sanitarnej lub odwrotnie). Na tym etapie szczególnie ważne jest obserwowanie nachylenia rurociągu.

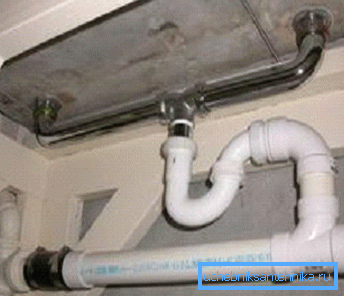

Zwróć uwagę! W przypadku instalacji z urządzenia sanitarnego do rury ciśnieniowej należy najpierw podłączyć do niej hydrauliczny zamek w kształcie rury w kształcie litery "S". Ze względu na most wodny, nieprzyjemny zapach ze ścieków nie wejdzie do pomieszczenia, a koszt takiej konstrukcji jest niski.

Następnie następuje poziomy odcinek rurociągu do pionu. Aby zapewnić wymagane nachylenie rury, można umieścić uszczelki pod rurą, jeśli nie jest ona zamocowana za pomocą zacisków. Odległość między uszczelkami nie powinna przekraczać 1 m.

Na co powinienem zwrócić uwagę, gdy urządzenie ściekowe

Małe rzeczy, jak zawsze, odgrywają ważną rolę.

Szczególną uwagę należy zwrócić na takie operacje:

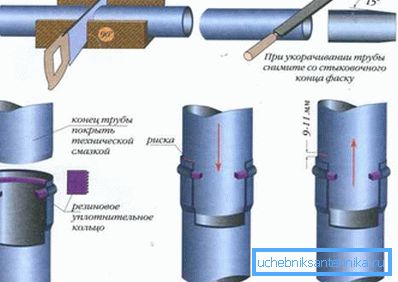

• cięcie rur. Kiedy praca jest wykonywana ręcznie, najczęściej używa się piły lub struny. Przed dopasowaniem dzwonka należy usunąć zadziory zwykłym nożem i usunąć fazę z krawędzi rury;

• wszystkie połączenia muszą być uszczelnione, w tym celu powierzchnie rur są uszczelnione środkiem uszczelniającym przed połączeniem;

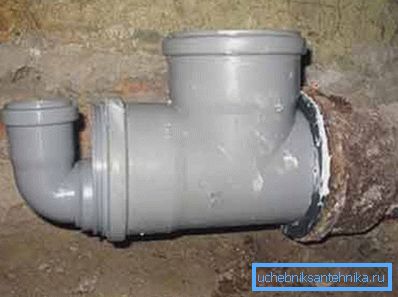

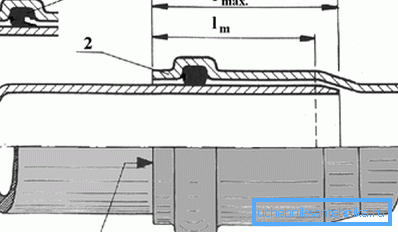

• Rury z tworzyw sztucznych można łączyć na przykład z żeliwa. W takim przypadku używany jest gumowy mankiet. Najpierw jest on przyklejony szczeliwem do wewnętrznej powierzchni rury, a następnie do niego jest włożony plastikowy rurociąg;

• podczas układania rur przez betonowe podłogi zaleca się wykonanie otworu o średnicy większej niż rura. Następnie przez ten kanał układany jest rurociąg i izolowany.

Podsumowując

W każdym domu konieczne jest rozwiązanie problemu drenażu. Jeśli dom jest tylko planowane kanalizacji wewnętrznej - rury PVC będzie doskonałym wyborem. Ze względu na wysoką wydajność, przede wszystkim trwałość, stały się szczególnie popularne w ostatnich latach. Jeśli zaś chodzi o technologię urządzeń kanalizacyjnych, to pomimo obfitości wymagań prawnych, każdy może sobie z tym poradzić.

Film w tym artykule koncentruje się na technicznej stronie problemu.
