Sedesowy zawór odcinający: które wersje są najbardziej

Wszystkie zbiorniki na wodę mają tak złożony element jak zawór spłukujący w toalecie. W tej chwili istnieje kilka odmian tej witryny. Powinieneś wiedzieć o nich wszystko, zanim kupisz urządzenie lub go naprawisz.

Przyporządkowanie węzła

Cel urządzenia jest następujący.

1. Otwiera się i wypuszcza wodę, gdy zbiornik jest pusty..
2. Zapobiega przepływowi wody po napełnieniu zbiornika do pożądanego stopnia..
3. Element blokujący zapewnia stały poziom płynu w zbiorniku., jeśli występują spadki ciśnienia w dopływie wody. Gdy ciśnienie w układzie spadnie lub wzrośnie o 0,1 MPa, poziom wody nie powinien się zmienić o więcej niż 0,4 cm.

Ogólna zasada działania, jaką ma zawór sedesowy.

1. Gdy poziom cieczy w zbiorniku spada poniżej wartości dopuszczalnej, pływak opada niżej i niżej, a tym samym uruchamia dźwignię.
2. Nacisk na pręt popychacza spada. W rezultacie woda zaczyna wpływać do zbiornika.
3. Jednocześnie pływak zaczyna unosić się w górę.
4. Po osiągnięciu określonego poziomu zawór zamyka się za pomocą dźwigni, woda przestaje zbierać się.

Różnorodność konstrukcji elementów pływających zależy od wielu typów systemów odwadniających i zbiorników. Na przykład w toalecie znajduje się zawór zwrotny i bezpośredni odpowiednik. Zasada ich pracy jest zupełnie inna.

Rodzaje zaworów do zbiornika

Zamknięcia muszli klozetowych mogą być wykonane z metalu lub tworzywa sztucznego.

Materiał do produkcji

Drogie modele mechanizmów odwadniających wykonane są z brązu i mosiądzu. Te stopy metali mają dobrą wytrzymałość i sztywność, prawie nie są podatne na korozję, są odporne na obciążenia chemiczne i mechaniczne.

Z założenia mogą to być proste oddzielne jednostki (zawór spustowy i spustowy) i złożone prefabrykowane jednostki.

Zwróć uwagę! Zespoły zaworów dźwigniowych ze stopów są wykonane tylko dla modeli muszli klozetowych klasy "elitarnej". W przypadku kategorii "przedsiębiorstwo" elementy odcinające i spustowe są oddzielone od elementu wypełniającego. To znacznie upraszcza system, zapewnia jego wszechstronność podczas instalacji i umożliwia samodzielną naprawę komponentów.

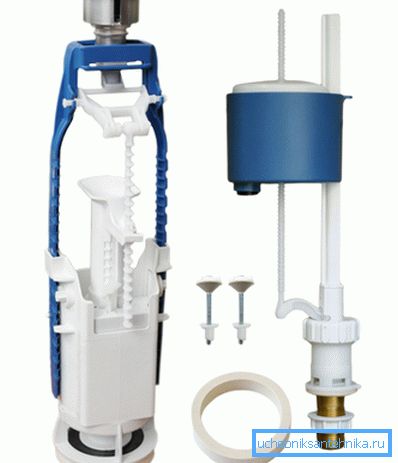

Najczęściej zawór cysterny toaletowej jest wykonany z tworzywa sztucznego. Od jakości surowców, a także dokładności produkcji elementów zależy od całkowitej ceny węzła. Innymi słowy, istnieje tu bezpośredni związek - im droższy zawór odcinający zbiornika, tym bardziej trwały.

Konfiguracja urządzenia

Akcesoria blokujące zbiornika mają tylko dwie konfiguracje: możesz zainstalować osobny lub kombinowany system własnymi rękami.

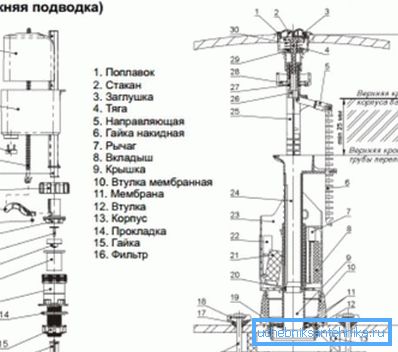

1. Oddzielnie montowany jest zawór wlotowy do spłuczki i filtra spustowego.
2. Łączenie takich elementów odbywa się wyłącznie za pomocą wody.
3. Elementem wypełniającym jest prosty węzeł o pewnym kształcie, posiadający pływak.
4. To, że za pomocą ciągu kontrolnego, działa ze wzrostem poziomu cieczy na zaworze, zamyka wodę.
5. Oddzielny zawór spustowy spłuczki cysterny może mieć przycisk, pedały, trakcję itp.
6. Ten element ma wolumetryczną szyjkę. Z tym wiąże się powietrze lub zawór mechaniczny. Odlatuje przez system trakcyjny lub poprzez bezpośrednie uderzenie (podnoszenie, naciskanie).

Zwróć uwagę! Główną zaletą oddzielnych zespołów spustowych jest możliwość wymiany lub naprawy poszczególnych elementów. Ta okoliczność znacznie ułatwia i zmniejsza koszty pracy.

1. Połączone mechanizmy, w których elementy do napełniania i opróżniania znajdują się w tej samej obudowie i są połączone prostą, gwarantują maksymalne bezpieczeństwo i niezawodność działania zbiornika.
2. Warto zauważyć, że takie systemy są trudne do naprawy, a ponadto są problematyczne w konfiguracji.
3. Jednak instrukcja zauważa, że ​​przy dokładnej regulacji taki węzeł będzie działał bezbłędnie.

Rodzaje zaworów w projekcie

W sumie istnieją trzy konstruktywne typy zaworów do zbiorników:

• zawory croydon;
• analogi błony;
• urządzenia tłokowe.

Urządzenia typu Croydon

Takie zawory są technologicznie przestarzałe, występują tylko w modelach urządzeń sanitarnych z przeszłości.

1. Obejmują tłok z siodełkiem, oś dźwigni i korpus zaworu.
2. Woda jest podawana i odcinana tłokiem poruszającym się pionowo.
3. Uruchamia swoją dźwignię pływakową.

Ten projekt szybko się zużywa. Z czasem zawór w toalecie nie odcina wody, płynie i odpryskuje ze zbiornika toalety.

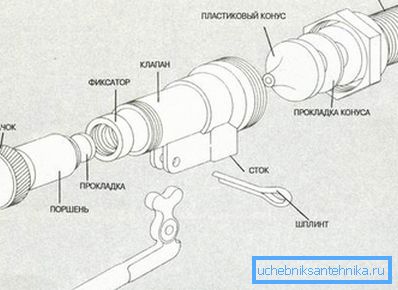

Odpowiedniki tłokowe

1. Zawór wlotowy toalety typu tłokowego ma oś w postaci dźwigni.
2. Jest on zamocowany w zawleczkę (rozwidlony).
3. Gdy dźwignia porusza się poziomo, powoduje ruch tłoka.
4. To okresowo dotyka siodła. Reguluje to przepływ wody do zbiornika magazynowego.
5. Tłok ma na końcu uszczelkę.
6. Gdy pasuje do siodła, uszczelka zatrzymuje przepływ wody.

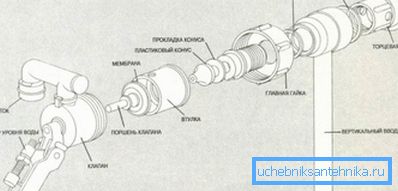

Nowoczesne sęki z membraną

1. Taki zawór w muszli klozetowej zamiast uszczelki jest wyposażony w membranę.
2. Wyprodukuj je z gumy lub silikonu.
3. Podczas ruchu tłoka porusza membranę.
4. Dlatego też w wymaganym momencie zapobiega przepływowi wody do zbiornika.

Podobne zawory są najnowocześniejsze. Są one wyposażone we wszystkie nowe modele urządzeń sanitarnych. Opierając się na tym, warto bardziej szczegółowo zapoznać się z urządzeniami membranowymi.

Zapewniają najszybsze napełnianie zbiornika wodą i jej zachodzenie na siebie. W zależności od jakości miejsca i dokładności jego regulacji proces rekrutacji cieczy i jej rozładowania może być cichy lub bardzo głośny.

Zwróć uwagę! Główną wadą zaworów typu membranowego jest to, że dla ich skutecznego działania w systemie hydraulicznym nie powinny występować znaczące spadki ciśnienia. Ich wartość nie powinna przekraczać 0,1 MPa.

Ponadto, aby mechanizm działał normalnie i jak najdłużej, ważne jest, aby woda w sieci była czysta.

Jak działa zawór przeponowy

Główne fazy działania urządzenia przedstawiono poniżej.

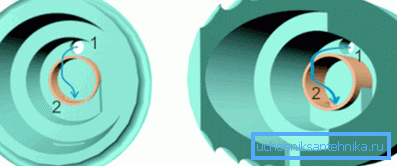

Pierwsza faza

1. W pierwszej fazie zawór jest otwarty. Podczas niej woda wpływa do zbiornika. Membrana, kierując się kierunkiem przepływu cieczy, odsuwa się. Dlatego woda bez przeszkód może wypełnić zbiornik.
2. Na początku ciecz przepływa tylko do sekcji wstępnej.
3. Aby dostać się bezpośrednio do zbiornika, w tym przedziale znajduje się specjalna dziura. Proces jest podobny do tego, który odbywa się w zbiornikach wyposażonych w zawory prętowe, jednak na tłoku jest rozciągnięta membrana.
4. Jest w nim prześwit, przez który przechodzi plastikowy pręt. Ma również sekcję światła o szerokości 1 mm. Dzięki niemu woda częściowo wpływa do sekcji napełniania.
5. Kiedy pływak jest w stanie obniżonym, powstaje mały otwór w tłoku, mający średnicę zaledwie 0,5 milimetra. Przez to niewielka ilość płynu wpływa do zbiornika.
6. Z powodu podobnej zasady działania zaworu przeponowego, takie samo ciśnienie powstaje w sekcjach wstępnych i napełniania oraz w części zbiornika za nimi. Jest to zasadnicza różnica między takim mechanizmem a odpowiednikiem mającym zawór prętowy.

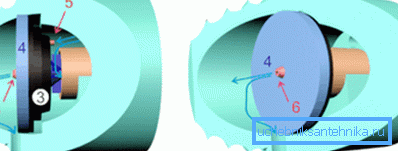

Drugi etap

1. Na tym etapie woda wpływa do zbiornika magazynowego, a jednocześnie unosi pływak.
2. Proces ten zwiększa również poziom łodygi za pomocą gumowej uszczelki.
3. Uszczelka zatka otwór.
4. Przy kolejnym ruchu pręta tłok z membraną dociskany jest do siodełka. W ten sposób sekcja napełniania jest uszczelniona.

Na podstawie faktu, że ciśnienie wody w części napełniania zbiornika jest związane z ciśnieniem pop-up float, membrana jest bardzo mocno dociśnięta do siodełka. Zapobiega to przepływowi wody do zbiornika magazynowego.

Trzeci etap

1. Trzeci etap polega na spuszczeniu wody po skorzystaniu z muszli klozetowej.
2. W tym momencie, gdy ciecz spływa ze zbiornika i wpływa do miski muszli klozetowej, efekt ciśnienia pływaka na pręcie znika.
3. Szczelina w tłoku w tym czasie nie zachodzi na pręt. Na tej podstawie i w sekcji napełniania ciśnienie zmniejsza się gwałtownie.
4. Ciśnienie pozostaje tylko z systemu zaopatrzenia w wodę i działa na tłok z membraną, przesuwając je na bok.
5. W związku z tym mechanizm spustowy ponownie przechodzi do pierwszego etapu.

Wniosek

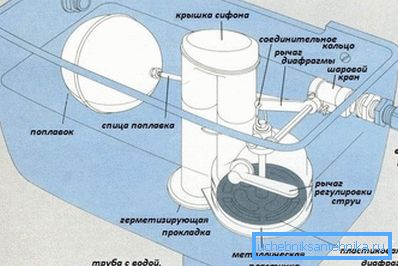

Konstrukcja systemu spustowego, w tym jego zaworu, ma ogromne znaczenie dla wydajności i niezawodności miski ustępowej. Wybierając urządzenie sanitarne, nie zapomnij upewnić się, że jest ono wyposażone w jego nowoczesny model.

Film wideo w tym artykule zawiera wiele dodatkowych informacji.
