Urządzenie kanalizacyjne w domu: od zlewu do szamba

Tematem tego artykułu jest urządzenie kanalizacyjne w prywatnym domu własnymi rękami. Musimy dotknąć wszystkich głównych problemów związanych z jego instalacją - od wyboru rur i sposobu ich instalacji po metody usuwania ścieków. Więc zaczynajmy.

Wybór materiałów

Którą rurę lepiej użyć do układania?

Na początek porównamy średnie ceny różnych materiałów używanych do produkcji systemów kanalizacyjnych. Przedmiotem porównania jest dwumetrowa rura o średnicy 110 milimetrów.

Nuance: w przypadku polietylenu jako próbkę przyjęliśmy bezciśnieniową rurkę bezgniazdową, kompatybilną z oprawkami.

Jakie świadczenia uzasadniają różnicę kosztów?

Tylko mniej hałasu z żeliwa i, w mniejszym stopniu, z rur z polietylenu.

Aby hałas przeszkadzał właścicielowi domu, muszą być obecne dwa czynniki:

• Znacząca różnica wysokości. Rura ze zwykłymi drenami spływowymi łączy się prawie bezgłośnie.
• Lokalizacja odpowiedniej sekcji systemu gospodarki odpadami na terenie.

Jednak w prywatnym domu typowym miejscem do układania rur spustowych jest piwnica; piony są potrzebne tylko wtedy, gdy dom ma drugie piętro z własną łazienką.

Wnioski?

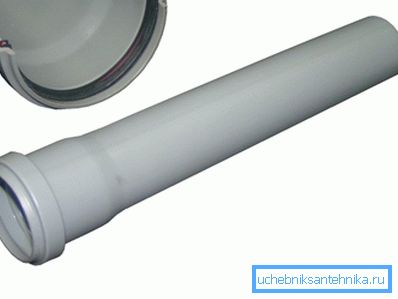

1. Naszym wyborem są tanie i wytrzymałe rury z PVC (i, oczywiście, fashonin).

1. W tych rzadkich przypadkach, gdy pionowe kanały ściekowe przechodzą przez pomieszczenia mieszkalne na pierwszym piętrze, można użyć grubszych i dźwiękoszczelnych rur z tworzyw sztucznych.

Średnice i nachylenie

Jak zorganizować ścieki w prywatnym domu pod kątem wyboru średnicy i nachylenia rury?

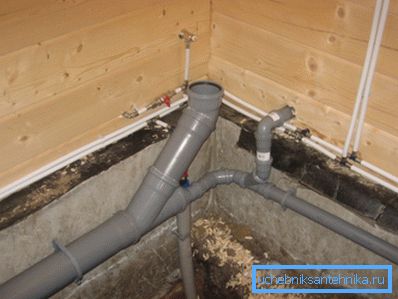

• Umywalki, zlewozmywaki, bidety, prysznice i wanny są połączone z rurami o średnicy 50 milimetrów.
• Toalety wymagają średnicy co najmniej 110 mm.

• Jeśli w domu jest więcej niż dwie łazienki, lepiej jest ułożyć rurę o średnicy 150 mm, która je łączy i wylot do studni. Instrukcja związana jest z faktem, że w przypadku wyładowania salwy, może pojawić się sytuacja, gdy ścieki z zatłoczonej rury zaczną wpływać do urządzenia hydraulicznego znajdującego się niżej niż inne.

Jakie jest nachylenie do układania rur kanalizacyjnych?

Zasady układania

Kanalizacja w prywatnym domu musi spełniać szereg prostych zasad.

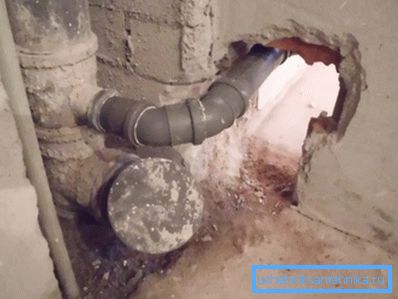

Podczas obracania gałęzi pod kątem prostym, nie stosuje się naroża o 90 stopni, ale dwa kolejno narożniki o kącie 45 stopni. Taki schemat montażu zmniejszy prawdopodobieństwo blokad i uprości ich czyszczenie.

Rury, gdy tylko jest to możliwe, są połączone tak, aby ich gniazda były skierowane na przepływ ścieków. I ten środek zmniejszy prawdopodobieństwo blokad.

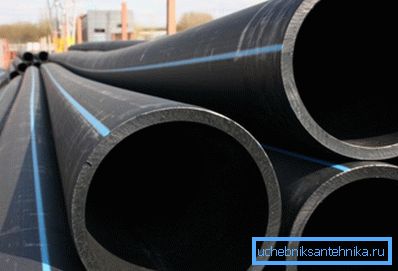

Przy okazji: jeśli stosuje się rurę ciśnieniową z polietylenu, część osprzętu będzie przymocowana na wełnie. W tym przypadku warto zwrócić szczególną uwagę na obróbkę krawędzi i sfazowania usuniętego od środka: wszelkie zadziory zaczną zbierać włókna tkaniny, sierść zwierząt i inne elementy przyszłej blokady.

Obecność czyszczenia na potencjalnie problematycznym obszarze jest obowiązkowa. Są to przede wszystkim obroty: umieszczając przed sobą audyt lub używając trójnika zamiast jednego rogu z jednym stłumionym odczepem, znacznie uprościsz swoje życie w przyszłości.

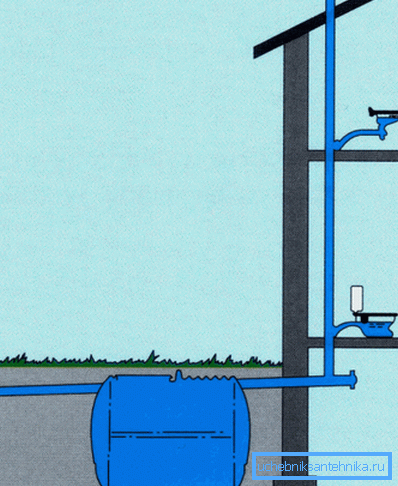

Jeżeli toalety i / lub wanny znajdują się na dwóch lub więcej piętrach domu, układ urządzenia kanalizacyjnego w prywatnym domu powinien zawierać ujście odpływu - rurę, która jest wyprowadzana na zewnątrz ponad poziom dachu. W przypadku dachu dwuspadowego minimalna wysokość nad nim wynosi 15 centymetrów. Wylot wentylatora jest potrzebny zarówno do wentylacji, jak i do wycieków powietrza podczas wypuszczania salwy: w przeciwnym razie spadek ciśnienia w rurach po przejściu przepływu wody zakłóci działanie zaworów ściekowych, po prostu zasysając wodę z syfonów.

Przy okazji: aby nie rozwiązać problemu uszczelnienia dachu wokół pionu wentylatora, można go wyprowadzić przez szczyt. Punkt wyjścia zostanie zamknięty przed opadami przez zwisy dachu.

Przeciwległe zbocza nie są dozwolone. Każdy z nich - miejsce przyszłej blokady: nie będzie ustalone tłuszczu, piasku i różnych zawieszeń.

Maksymalna rozpiętość między punktami mocowania wynosi 1 metr dla rury o średnicy 50 mm, 1,5 m dla 110 mm i 2 metrów dla 200 mm. Dzięki większej rozpiętości, rura może ugiąć się pod własnym ciężarem w ciągu kilku lat, tworząc sekcję o tym samym przeciw-zboczu.

Przydatne rzeczy

Pozwól sobie na przekazanie czytelnikowi kilku małych wskazówek dotyczących rozwiązywania problemów, które może napotkać podczas instalacji.

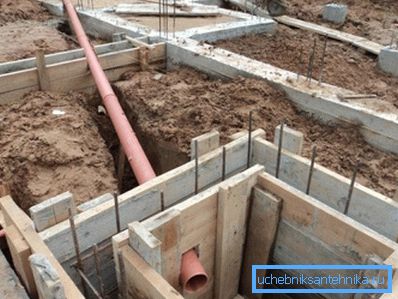

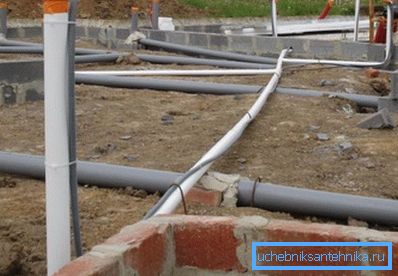

• W fundamencie taśmy same rury lub wyłożenia są układane na etapie zalewania.

Tam, gdzie pionowe rury będą musiały być częściowo przeskakiwane wzdłuż ulicy (typowym przykładem jest kanalizacja w drewnianym domu na słupowym lub śrubowym fundamencie), wystarczy zaizolować je piankową powłoką lub w jakikolwiek inny sposób. Możliwe jest obejście bez przewodu grzejnego: pionowy odcinek rury, przez który stale wznoszą się gorące parowania, nie zamarza.

• Przy otwartym układaniu sekcji poziomej konieczne jest jednak wymuszone ogrzewanie. Nawet na Krymie, gdzie mieszka autor (średnia styczniowa temperatura wynosi + 3,8 ° C), występują krótkie mrozy prowadzące do powstawania zatorów. Lepiej jest preferować samoregulujący kabel: zmniejszając moc podczas ogrzewania, zapewnia on bardzo realne oszczędności energii.
• Rurę można zawiesić wzdłuż ścian piwnicy, nie tylko na specjalnych zaciskach, ale również na kawałkach zbrojenia wbijanych w ścianę. W odróżnieniu od zacisków, ten uchwyt pozwoli dostosować nachylenie bez nowych otworów w ścianie: wystarczy zgiąć pręt.

Livnevka

Typowe urządzenie kanałów burzowych w prywatnym domu oznacza powierzchowny montaż rynien pokrytych kratami oraz usuwanie deszczu i topienia wody poza terenem budowy. Jedyną sytuacją wymagającą komentarza jest potrzeba odwrócenia wody z górnej ściany domu, stojącej na zboczu, gdy szerokość odcinka nie pozwala na układanie tacki wzdłuż ścian bocznych.

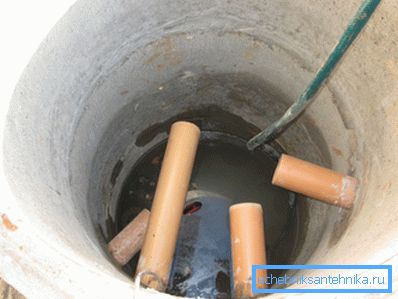

Problem rozwiązuje konstrukcja studni odwadniającej, w której umieszczona jest pompa z wyłącznikiem pływakowym. Rurę lub wąż z pompy można układać z przeciw-spadkiem bezpośrednio na ogrodzeniu terenu, ścianie domu, a nawet w jego piwnicy.

Recykling

Jak odprowadzić ścieki do centralnej kanalizacji i połączyć się z nią? Gdzie umieścić dreny, jeśli najbliższa studnia znajduje się setki metrów?

Centralne ścieki

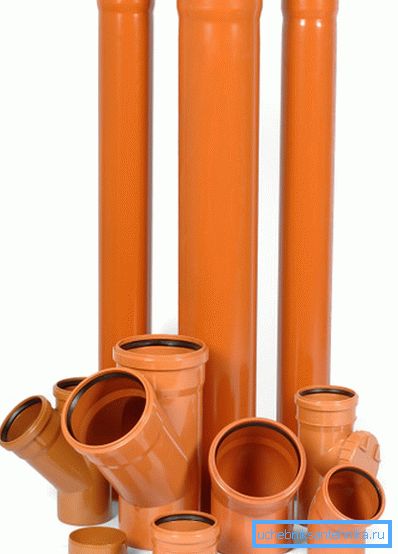

Po podłączeniu do niej rura z domu układana jest poniżej poziomu zamarzania ze stałym nachyleniem nie mniejszym niż zalecane dla jej średnicy. Do układania pod ziemią stosuje się nie szare, lecz pomarańczowe rury: charakteryzują się one zwiększoną sztywnością obwodową.

Połączenie można wykonać na dwa sposoby:

1. Rura jest odprowadzana do studni nad poziomem tacki, po czym ściana wokół wlotu jest uszczelniona zaprawą cementowo-piaskową z dodatkiem płynnego szkła.

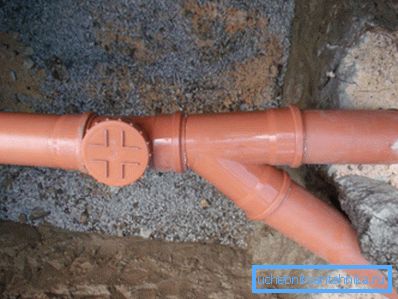

2. Jeśli z jakiegoś powodu musisz podłączyć się bezpośrednio do rury, jest ona zerwana przez ukośny trójnik, którego boczny wylot jest zorientowany stycznie do kierunku przepływu. Do montażu trójnika wykorzystywana jest rura kompensacyjna: umieszczona jest na rurze z gniazdem do ogranicznika, następnie nakładana jest na króciec trójnika, po czym cała konstrukcja zespołu przechodzi przez rurę i wchodzi do poprzedniego gniazda.

Szambo

Tam, gdzie nie ma centralnych ścieków, budowa kanalizacji prywatnego domu, chcąc nie chcąc, obejmuje budowę urządzeń do unieszkodliwiania odpadów. Niedoścignione rozwiązanie pod względem taniości - szambo - kosztuje zbyt wiele na etapie eksploatacji: usunięcie 4 metrów sześciennych ścieków kosztuje od 800 do 1500 rubli, w zależności od regionu i jest wymagane co najmniej raz w miesiącu. Z drugiej strony, droższe w budowie szamba muszą być czyszczone nie częściej niż raz w roku.

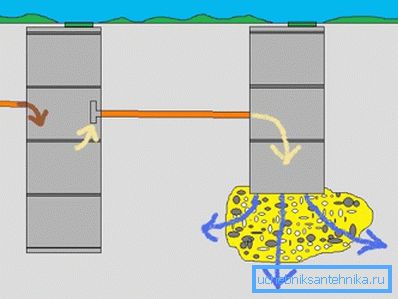

Jak działa najprostszy zbiornik septyczny?

1. Nieoczyszczone ścieki trafiają do pierwotnego zbiornika sedymentacyjnego, w którym spędzają co najmniej trzy dni. W tym czasie grawitacja rozdziela je na względnie czystą wodę, osadzoną na dnie mułu i lekkie frakcje unoszące się na powierzchni. Organiczne są częściowo przetwarzane przez kolonie bakterii beztlenowych.

Przydatne: rośliny do głębokiego biologicznego przetwarzania produkcji fabrycznej wykorzystują bardziej wydajne przetwarzanie przez bakterie tlenowe w połączeniu z wymuszonym napowietrzaniem ścieków. W ten sposób można uzyskać 98% oczyszczanie ścieków, co pozwala na zrzucenie go do odciążenia lub do dowolnego zbiornika wodnego.

1. Po przepełnieniu specjalnej formy, osiadła woda jest kierowana do trzeciego stopnia oczyszczania gleby - innymi słowy, jest absorbowana do gleby poniżej poziomu powierzchni.. Sposób usuwania zależy od rodzaju gleby: studnie filtracyjne zbudowane są na dobrze zaabsorbowanym piasku i glinie piaszczystej; w przypadku glin i iłów bardziej odpowiednie są pola filtracyjne - wypełnione drenażem i okopami pokrytymi z góry lub z obszarów.

Do budowy studzienki i ścian studni filtrującej wykorzystuje się różnorodne materiały - stal z powłoką antykorozyjną, pojemniki z tworzyw sztucznych, pierścienie żelbetowe, żelbetowe, ceglane itp. Potencjalny właściciel powinien znać przede wszystkim metody obliczania objętości szamba.

Sump

Objętość studzienki lub kilka połączonych szeregowo studzienek (ten schemat zapewnia najlepsze czyszczenie) nie powinna być mniejsza niż trzydniowa objętość zrzutów.

Odniesienie: przeciętna osoba spożywa około 200 litrów wody dziennie. Dla rodziny składającej się z trzech osób obliczenia będą wynosić 200x3x3 = 1800 litrów.

Filtrowanie dobrze, pole filtracji

W tym przypadku nie bierze się pod uwagę objętości, ale powierzchnię pochłaniającą. To nie tylko dno: im wyższy poziom wody w studni lub w wykopie, tym większa powierzchnia jest nawilżana oczyszczonymi ściekami. Obliczenie powierzchni chłonnej opiera się na chłonności gleby:

Dla naszego przypadku na piaszczystym podłożu konieczna jest powierzchnia 600/50 = 12 m2, co odpowiada studni o zwilżonej powierzchni w postaci sześcianu o boku 1,54 metra.

Wniosek

Mamy szczerą nadzieję, że nasze zalecenia pomogą początkującemu budowniczemu zaprojektować system kanalizacyjny w jego domu. Jak zwykle, dodatkowe informacje można znaleźć w wideo w tym artykule.

Sukcesy!
