Urządzenie toaletowe: cechy konstrukcyjne i operacyjne

Trudno wyobrazić sobie nowoczesną obudowę bez toalety, ponieważ ta oprawa sanitarna sprawia, że ​​odwiedzenie toalety jest wygodne i nie wymaga szczególnej troski. Jednakże w przypadku normalnej eksploatacji właściciel musi znać urządzenie muszli klozetowej, ponieważ wady muszli klozetowej i ich eliminacja są bezpośrednio związane z jej cechami konstrukcyjnymi.

Powiemy Ci, jak jest zorganizowana toaleta, a także podpowiemy, jak ją ustawić.

Budowa

Urządzenie i zasada działania

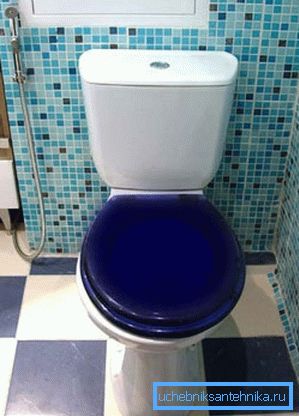

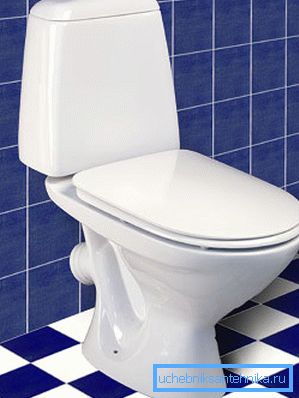

Rozważymy najpowszechniejszy model "toalety-kompaktu", ponieważ jest on znany wszystkim i dość intuicyjny.

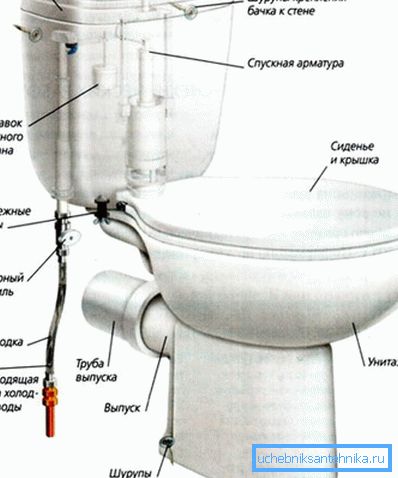

Produkt składa się z trzech głównych części:

1. Miski, który jest pojemnikiem do zbierania odpadów. Miska posiada otwór odpływowy połączony z pionem kanalizacyjnym i wyposażony w syfon (syfon);
2. Zbiornik spustowy, która jest niezbędna do dostarczania wody, która jest używana do spuszczania zawartości miseczki w kanale. Wewnątrz zbiornika zainstalowane jest automatyczne urządzenie do spłukiwania toalet, które reguluje pracę zaworów i zaworów odcinających;
3. Taboret z pokrywą. Zwiększa użyteczność urządzenia, a także pozwala zamknąć pojemnik po użyciu zgodnie z przeznaczeniem.

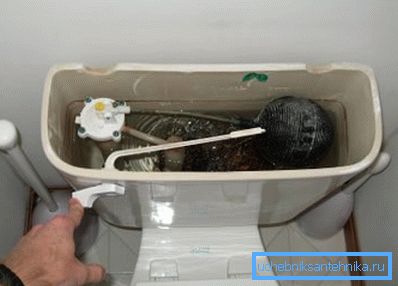

Urządzenie działa w następujący sposób: woda z systemu zaopatrzenia w wodę jest dostarczana do zbiornika przez urządzenie do spuszczania toalety, które obejmuje zawór zasilający z mechanizmem pływającym.

Gdy zbiornik jest napełniony, pływak podnosi się, a zawór zasilający zamyka się, woda przestaje płynąć.

Po użyciu konsument naciska przycisk lub dźwignię, która włącza odpływ toalety, zawór płukania otwiera się, a woda wlewa się do miski, zmywając jej zawartość w rurę lejkową.

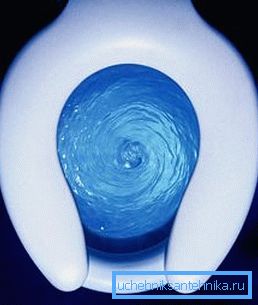

Ilość wody jest obliczana przez producenta, tak aby wystarczyła całkowicie usunąć kał z miski.

Gdy poziom wody spada, pływak opada, a zawór zasilania wodą otwiera się ponownie.

Napływający płyn naciska na płatek zaworu spustowego, który zamyka otwór spustowy, a woda zaczyna gromadzić się ponownie w zbiorniku.

Dzieje się tak, dopóki jego poziom nie osiągnie ustawionego maksimum, co doprowadzi do zablokowania zaworu zasilania przez pływak, a urządzenie będzie czyste i gotowe do ponownego użycia.

Zwróć uwagę! W przypadku pęknięcia mechanizmu pływaka, zbiornik wyposażony jest w system przelewania nadmiaru wody do kanalizacji. Chroni to właścicieli mieszkania przed zalaniem.

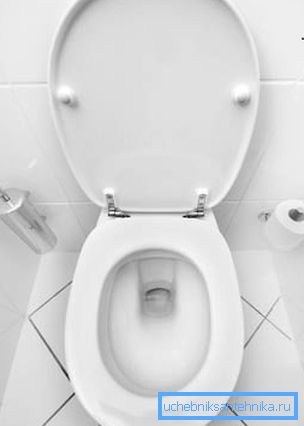

Miska ustępowa

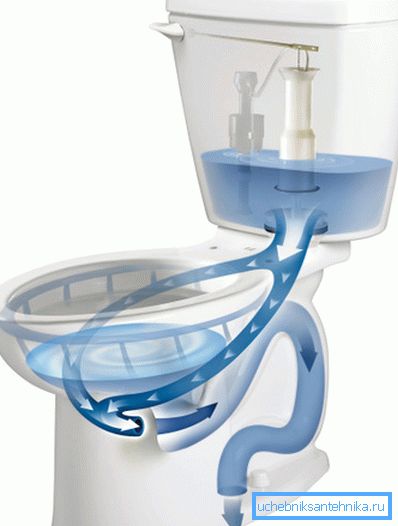

Wazon urządzenia zaprojektowano w taki sposób, aby jego kształt zapewniał najdokładniejsze czyszczenie zbiornika przy minimalnym przepływie wody ze zbiornika. Pozwala to nie tylko na oszczędzanie cieczy, ale także na stosowanie bardziej zwartych zbiorników.

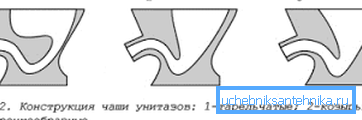

Obecnie istnieją trzy główne odmiany tej części:

1. Dysk. Ma on płaski kształt, a dziurka jest odchylona do przodu, co oszczędza nam przed opryskiwaniem rykoszetem podczas radzenia sobie ze stresem;
2. Daszek. Tutaj otwór jest cofany, a przednia ściana jest nachylona. Jest to najdogodniejsza i najbardziej estetyczna forma wazy;
3. Lejkowaty. Ściany przednie i tylne mają w przybliżeniu taki sam kąt nachylenia. Otwór znajduje się prawie w środku miski, co czyni go najmniej wygodnym ze względu na spraye rykoszetowe.

Zawartość opróżnia się wzdłuż kanału odpływowego, który ma specjalną formę: w wyniku pionowego zgięcia (kolana) w kanale tworzy się pułapka wodna.

Po przejściu płynu przez kanał, pewna jego ilość pozostaje w kolanie i blokuje dostęp gazów ściekowych do pomieszczenia.

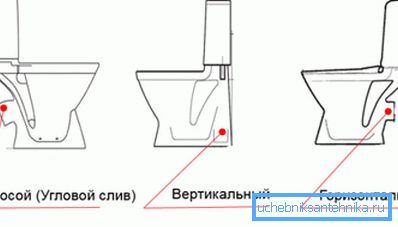

Ponadto, wazony mogą różnić się położeniem rury spustowej: mogą być poziome, pionowe lub ukośne.

Nie ma to wpływu na działanie urządzenia, ale po podłączeniu do pionu ta funkcja jest bardzo ważna.

Zwróć uwagę! Wybierając muszlę klozetową należy przestudiować położenie pionu i trójnika wentylatora. Zwykle kupuj urządzenie z takim samym rodzajem rury, które znajdowało się w starej toalecie.

Zbiornik spustowy

Jak wspomniano powyżej, zbiornik przeznaczony jest do odprowadzania zawartości miski w kanalizacji. Nowoczesne czołgi wyposażone są w mechanikę, która wykonuje automatyczną pracę urządzenia.

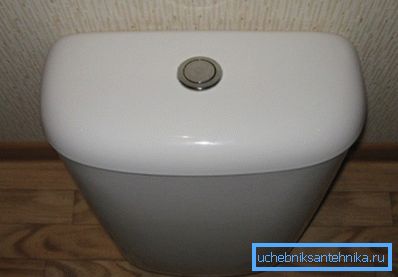

Produkt ma główną część i zdejmowaną pokrywę, na której w zdecydowanej większości modeli znajduje się przycisk spustowy wody.

Z reguły czołg jest wykonany z tego samego materiału co całe urządzenie: fajans lub porcelana. Wcześniej produkowano zbiorniki żeliwne i stalowe, obecnie można znaleźć plastikowe pojemniki.

Jednak produkty porcelanowe są uważane za najwyższej jakości, dotyczy to zarówno zbiornika, jak i wazonu.

W modelu "kompaktowym" zbiornik jest instalowany na misce i mocowany za pomocą plastikowych lub metalowych śrub z nakrętkami.

Połączenie jest wyposażone w specjalną gumową uszczelkę, która sprawia, że ​​jest szczelna. Czasem czołg ma dodatkowe mocowanie do ściany.

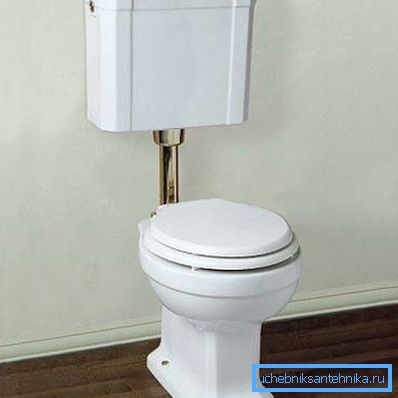

Istnieją również modele monolityczne, w których zbiornik jest nierozłączny z miską. W dawnych i niektórych nowoczesnych odmianach pojemności znajduje się powyżej i podłączony do wazonu z pionową rurą.

Wreszcie, są ukryte zbiorniki, które są zamocowane na ramie montażowej do montażu na ścianie muszli klozetowej.

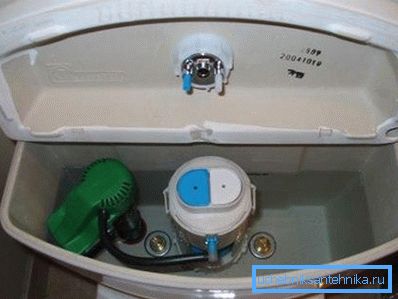

Mechanika

Przyjrzyjmy się bliżej projektowi zbiornika:

Skład mechanizmu drenażowego obejmuje:

1. Zawór zaopatrzenia w wodę z mechanizmem blokującym obsługiwanym przez pływak. Wyłącza się i otwiera kanał dla przepływu płynu, w zależności od położenia pływaka (poziomu wody);
2. Rura przelewowa (syfon) w połączeniu z zaworem płuczącym i gruszką zamykająca otwór spustowy;
3. Pchnij, aby podnieść gruszkę i otwórz otwór do spłukiwania;
4. Pływak połączony za pomocą igły z zaworem zasilającym. Podczas przesuwania pływaka w górę igły naciskają na membranę, która zamyka kanał wody wchodzącej do zbiornika;
5. Poziom wody w zbiorniku.

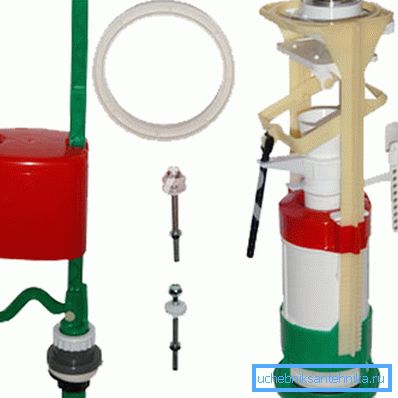

Zwróć uwagę! Współczesna mechanika jest nieco inna, ale zasada działania pozostaje taka sama. Używamy starego schematu dla jasności.

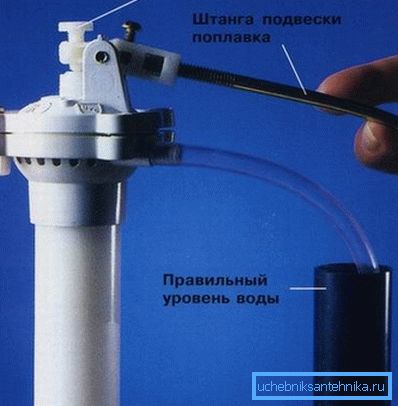

Urządzenie do spuszczania wody w toalecie pozwala regulować ilość płynu zgromadzonego przez zbiornik. W tym celu w zaworze zasilania znajduje się śruba, której obrót zmienia położenie szprych pływaka, przy którym kanał jest zablokowany.

Możesz także wyregulować poziom, zmieniając kształt igły: możesz go zgiąć lub użyć stawu kolanowego, jeśli jest to przewidziane w projekcie.

Zwróć uwagę! Podczas awarii mechaniki lub niedostatecznego spłukiwania nie spiesz się, aby odpisać system. Zanim zmienisz odpływ w toalecie, sprawdź jego ustawienie, a także stan gumowych uszczelek i membrany zaworu.

Instrukcje dotyczące ustawień mechaniki mogą się znacznie różnić w zależności od konfiguracji, ponieważ nowoczesne instrumenty wyróżniają się ulepszonymi systemami sterowania.

Warto jednak zauważyć, że im nowsze urządzenie, tym łatwiej je skonfigurować, więc nie trzeba się martwić.

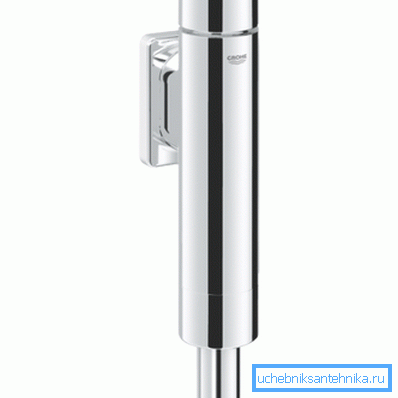

Istnieje również urządzenie płuczące pod ciśnieniem do toalety, co eliminuje zbiornik.

Jednak w przypadku prywatnych mieszkań rozwiązanie to jest złe, ponieważ wymaga bezpośredniego połączenia cala lub? autostrada do toalety, która jest słabo zgodna z charakterystyką wewnętrznego okablowania rur zimnej wody.

Ponadto konstrukcja ta jest bardzo hałaśliwe i tworzy młot wodny w sieci.

Wniosek

Cena dobrej instalacji hydraulicznej jest dość wysoka, a przy jej wyborze wskazane jest zrozumienie urządzenia muszli klozetowej. Wiedza ta pomoże również w prawidłowej konfiguracji i obsłudze urządzenia, a film w tym artykule pomoże ci w tym.
