W razie potrzeby zawór zwrotny do ścieków i gdzie powinien

Najlepszym wskaźnikiem jakości i nieprzerwanego działania domowych ścieków jest wysoka przepustowość. Gdy tylko zablokuje się którykolwiek z jego punktów, zanieczyszczone dreny nie będą mogły w pełni spłynąć do kolektora odbiorczego, w wyniku czego poziom wody wzrośnie, a ciecz przepłynie przez otwory spustowe do wnętrza pomieszczenia. Aby temu zapobiec, na wylocie każdego urządzenia sanitarnego zainstalowano zawór zwrotny dla kanalizacji 50 mm, a zawór zwrotny o średnicy 110 mm jest instalowany w miejscu połączenia kolektora ze środkowym pionem.

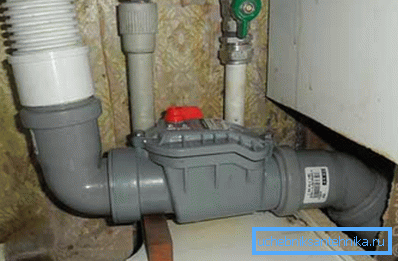

Zainstalować zawór zwrotny w kanalizacji ściekowej.

Zastosowanie zaworu zwrotnego w kanalizacji domowej

Aby szczegółowo wyjaśnić, dlaczego potrzebny jest zawór zwrotny, w tym artykule przyjrzymy się różnym modelom takich urządzeń do użytku w domowych systemach kanalizacyjnych.

Ponadto zostanie przedstawiona szczegółowa instrukcja, w której wskazane są najbardziej odpowiednie miejsca do zainstalowania tego urządzenia, a także opisane są wszystkie funkcje instalacji i dalszej konserwacji.

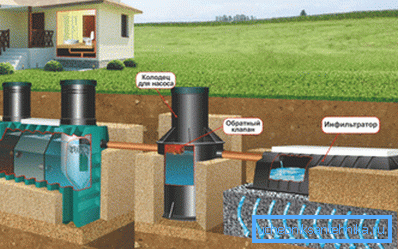

Schemat instalacji urządzenia w autonomicznej kanalizacji.

Przypisanie urządzenia

Większość domowych systemów zbierania i odprowadzania ścieków pracuje na zasadzie bezciśnieniowej, to znaczy, że woda w niej porusza się grawitacyjnie, ze względu na naturalne nachylenie rur w całej sieci kanalizacyjnej. Jeśli w jakimkolwiek miejscu woda napotka przeszkodę, jej poziom zaczyna narastać, wypełnia cały system i porusza się w przeciwnym kierunku, dopóki nie znajdzie innego wyjścia.

Najczęściej zjazd ten znajduje się w mieszkaniu parterowym budynku wielokondygnacyjnego lub, w przypadku lokalnej blokady, w urządzeniach sanitarnych z niskim układem otworów odpływowych (wanna, kabina prysznicowa).

Jak już wynika z nazwy, różne modele zaworu zwrotnego są stosowane w systemach kanalizacyjnych, aby zapobiec powrotnemu przepływowi ścieków w przypadku wystąpienia niekorzystnych warunków.

Zwrotny przepływ wody w systemie bezciśnieniowym w większości przypadków może być spowodowany następującymi czynnikami:

  1. Zatkanie systemu kanalizacyjnego w wyniku spuszczania do toalety dużych śmieci, resztek jedzenia, szmat, pieluszek i innych stałych odpadów komunalnych. Im niższe piętro mieszkania znajduje się w wieżowcu, tym bardziej podatne jest na powodzie, z powodu blokady.

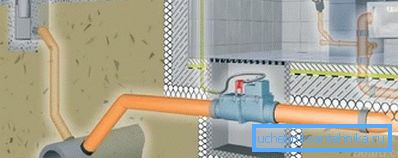

Schemat instalacji urządzenia w kolektorze spustowym w wiejskim domu.
  1. Nieprzestrzeganie kąta nachylenia rur kanalizacyjnych może również z czasem doprowadzić do zmniejszenia sekcji wewnętrznej i powstania blokady. Zbyt płytkie nachylenie nie zapewnia wystarczającej prędkości wody, która jest niezbędna do usunięcia osadów tłuszczu i cząstek stałych ze ścianek rur kanalizacyjnych. Jednocześnie zbyt stromy kąt prowadzi do silnego wzrostu prędkości wody, w której nie może zabrać śmieci, ale po prostu je myje, omijając go z góry.
  2. Jeżeli burza lub powódź i kanalizacja zostaną połączone w jeden system, przy intensywnych opadach lub długotrwałych opadach, możliwy jest znaczny wzrost poziomu wody, co w przypadku braku zaworu zwrotnego może doprowadzić do jego wejścia do urządzeń sanitarnych w sektorze prywatnym.
  3. W autonomicznych systemach utylizacji ścieków domowych sezonowe zmiany poziomu wód gruntowych oraz zalewanie szamba podczas ulewnych deszczy lub powodzi mogą być przyczyną odwrócenia ścieków.

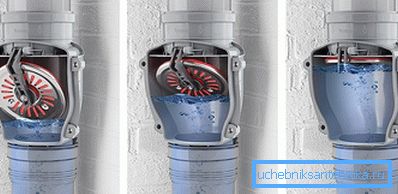

Zdjęcie pokazuje zasadę działania zaworu zwrotnego typu płytowego w pionowym pionie.

Wskazówka! Innym argumentem przemawiającym za instalacją zaworu zwrotnego jest to, że takie urządzenie zapobiega przedostawaniu się do pomieszczenia gryzoni, szczurów i innych szkodników z kolektora ścieków.

Zasada działania

W większości przypadków zawory zwrotne są wykonane z metalu lub tworzywa sztucznego PCV, ale w systemach domowych najczęściej stosowane są modele z tworzyw sztucznych.

Pomimo różnorodności takich urządzeń w swojej zasadzie działania, wszystkie zawory zwrotne ścieków można podzielić na dwa typy.

  1. Zawór kulowy z metalowym kołnierzem może być wykonany z żeliwa, stali lub mosiądzu.. Urządzenie blokujące w tym przypadku jest sprężynową metalową kulką, która jest umieszczona w tulei o większej średnicy. W trybie normalnym woda cicho przepływa obok kuli, aw przypadku przeciwprądu ścieki naciskają kulkę na gniazdo zaworu, tym samym całkowicie blokując wewnętrzną sekcję rury.
  2. Zawór grzybkowy jest zwykle wykonany ze sztywnego plastiku PVC i najczęściej jest instalowany w nowoczesnych systemach kanalizacyjnych z rur polimerowych.. Podstawą jego pracy jest plastikowa płyta z gumową uszczelką, swobodnie zawieszona wewnątrz obudowy na zawiasie dźwigniowym. W trybie normalnym płyta dociskana jest do siodełka pod własnym ciężarem i nie koliduje ze swobodnym przepływem ścieków. W przypadku cofania się płynu płytka dociskana jest do siodełka pod naciskiem głowy i hermetycznie zamyka wewnętrzny odcinek rury. Po zmniejszeniu ciśnienia po stronie ustalającej płyta zostaje zwolniona, a zawór automatycznie przełącza się na normalną pracę.

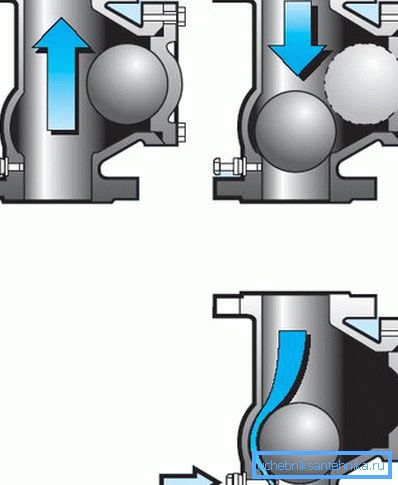

Urządzenie i zasada działania kuli zaworu zwrotnego.

Wskazówka! Łatwość instalacji i niska cena urządzeń ochronnych stawia ich instalację w liczbie obowiązkowych prac przy budowie ścieków dla właścicieli mieszkań zlokalizowanych poniżej trzeciego piętra.

Miejsca instalacji

Zawory zwrotne do kanalizacji są dostępne w różnych wersjach i różnią się rozmiarem, przepustowością i średnicą dołączonych rur. W celu całkowitego zabezpieczenia instalacji kanalizacyjnej instalacja zaworów zwrotnych odbywa się w miejscu zrzutu poziomego kanału z każdego pionu (w kuchni, w łazience, w łazience).

Ponadto, aby zapobiec lokalnym przelewom ścieków wewnątrz domu lub mieszkania, zaleca się zainstalowanie dodatkowego urządzenia ochronnego na wylocie każdego urządzenia sanitarnego.

  1. Do instalacji na wylocie różnych urządzeń hydraulicznych (wanna, zlew, prysznic) najczęściej stosuje się mały zawór zwrotny z rurkami łączącymi o średnicy 50 mm.
  2. Jako ogólne urządzenie zabezpieczające przed wnikaniem wody z pionowego pionu, do rur z PVC o średnicy 110 mm stosuje się odwrotny zawór kanałowy v115.
  3. Zainstalowanie urządzenia zabezpieczającego jest również konieczne, jeżeli w układzie występuje odcinek o przeciwnym kącie nachylenia rur kanalizacyjnych. W takim przypadku jest instalowany w najniższym punkcie takiej sekcji.

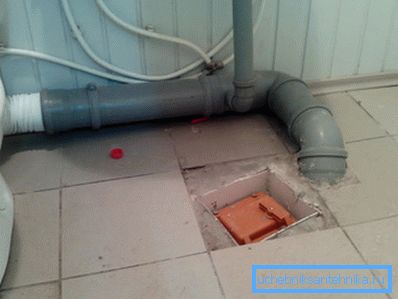

Wybierając miejsce instalacji, należy zapewnić swobodny dostęp do urządzenia w celu zaplanowanej konserwacji i naprawy.

Wskazówka! Oprócz poziomych kolektorów instalacja urządzenia ochronnego jest dozwolona na pionowym pionie. Jednocześnie podczas instalacji ważne jest, aby strzałka na korpusie była zgodna z kierunkiem ruchu ścieków.

Instalacja i konserwacja

Instalowanie urządzeń ochronnych w istniejącym systemie kanalizacyjnym nie stanowi szczególnych trudności, a jednak podczas wykonywania takich prac konieczne jest przestrzeganie prostych zasad i zaleceń.

  1. Przekrój przewodów kanalizacyjnych i intensywność wyładowania urządzeń sanitarnych muszą w pełni odpowiadać średnicy dysz wlotowych i wylotowych, a także pojemności paszportowej urządzenia ochronnego.
  2. Przed zainstalowaniem zaworu zwrotnego z PCW dla ścieków 110 mm konieczne jest wyłączenie wody w pionie wielopiętrowego budynku i, jeśli to możliwe, poprosić sąsiadów, aby nie używali odprowadzania wody.

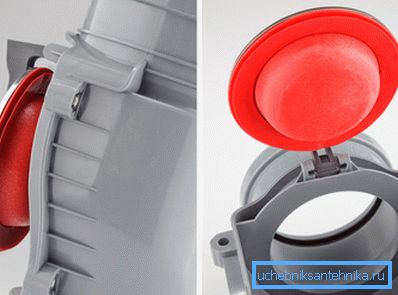

Widok wewnętrznej i klapy na płytę (zdjęta górna pokrywa).
  1. Po zainstalowaniu urządzenia należy sprawdzić szczelność wszystkich połączeń i upewnić się, że nie ma wibracji płyty lub kulki blokującej. Aby to zrobić, system powinien być wyposażony w krótkoterminowe maksymalne obciążenie, wizualnie sprawdzić wszystkie połączenia i sprawdzić urządzenie pod kątem obecności wibracji.
  2. Aby wyczyścić płytkę blokującą i gniazdo zaworu z przylegających zanieczyszczeń i złogów tłuszczu, odkręć cztery śruby na korpusie urządzenia, zdejmij pokrywę i wyczyść ręcznie gąbką lub sztywną szczotką zanurzoną w dowolnym detergencie.

Na górnej pokrywie wielu takich urządzeń znajduje się specjalna dźwignia, która służy do wymuszania zamknięcia rury spustowej, na przykład w przypadku ulewnego deszczu lub podczas zaplanowanych prac konserwacyjnych lub naprawczych.

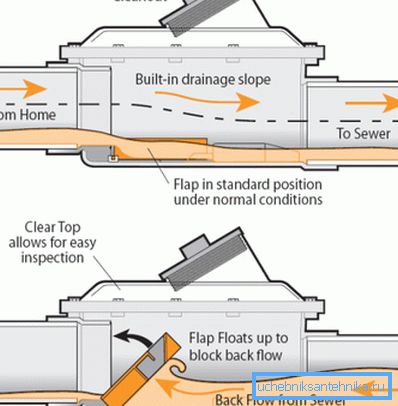

Schemat działania w trybie normalnym i odwróconym zanieczyszczonego ścieku.

Wskazówka! Zaleca się zainstalowanie ochronnych zaworów zwrotnych w tym samym czasie, co instalowanie całej sieci kanalizacyjnej podczas budowy domu lub wymiany wewnętrznych przewodów.

Wniosek

Po przeczytaniu tego artykułu staje się jasne, że instalując zawór zwrotny do ścieków własnymi rękami, można bezpiecznie chronić swój dom przed nieprzyjemnymi konsekwencjami w postaci unoszenia się fekaliów lub przedostawania się gryzoni przez kanalizację. Aby uzyskać więcej informacji na ten temat, możesz obejrzeć film w tym artykule lub przeczytać podobne materiały na naszej stronie internetowej.
