Zawór ściekowy: cel, zasada działania, rodzaje

21-05-2018
Ścieki

Głównym zadaniem kanalizacji jest odprowadzanie ścieków z domu lub mieszkania. Ale co, jeśli z jakiegoś powodu rury są zatkane? Gdzie pójdą ścieki?

Nie zapominaj także o zapachach, które mogą przeniknąć do pomieszczenia i dzięki dobrym ściekom. Możesz chronić swój dom przed takimi problemami za pomocą specjalnych zaworów, które zostaną omówione w tym artykule.

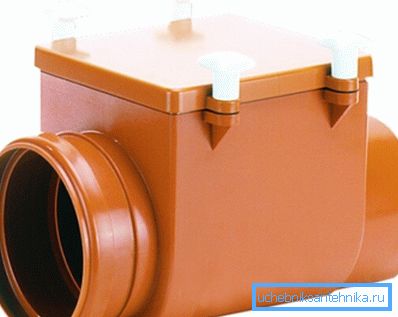

Mechaniczna przesłona do ścieków HL710

Rodzaje zaworów zgodnie z ich zakresem zastosowania

Wspólnym zadaniem każdego zaworu jest zapewnienie i kontrolowanie jednostronnego ruchu przepływającego przez niego płynu. Ale ich techniczna interpretacja, cechy instalacji i obszary zastosowań dla różnych zespołów hydraulicznych mogą się różnić.

Syfon

Klasyczny zawór wodny do kanalizacji w kształcie kolana

Głównym zadaniem zaworu z wody jest przeszkoda w penetracji zapachu. Nie powstrzyma poważniejszych przepływów w razie wypadku, ale radzi sobie z codzienną ochroną przed nieprzyjemnymi zapachami. Istnieją dwa rozwiązania projektowe:

Typ syfonu Funkcje specjalne
Kolano lub rurka
  • niska cena;
  • prosta konstrukcja;
  • łatwa instalacja;
  • problemy w przypadku zatkania - przebijanie jest możliwe tylko za pomocą przewodu kanalizacyjnego
Butelka
  • nieco bardziej skomplikowane urządzenie;
  • możliwość łatwego czyszczenia rękami własnymi rękami, wystarczy odkręcić specjalną osłonę i usunąć zapchane resztki

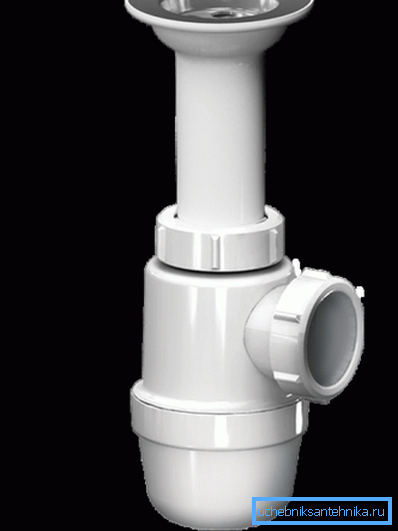

Syfon butelkowy z łatwym dostępem do jego wnętrza

Wskazówka: jeśli masz pralkę lub zmywarkę, zaleca się zakup korek do wody w kształcie butelki z widelcem w dwóch lub więcej wylotach. Wtedy nie trzeba wykonywać specjalnych prac hydraulicznych w celu wycofania dodatkowego gniazda, co korzystnie wpłynie na budżet rodzinny.

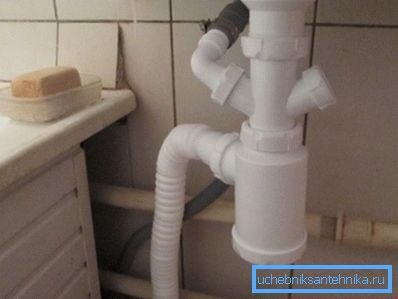

Zdjęcie zainstalowanego syfonu z dodatkowymi kranami

Zasada działania polega na tym, że dzięki specjalnej konstrukcji cała woda nie spływa do ścieku podczas korzystania z umywalki lub muszli klozetowej, a jej część pozostaje rodzajem zatyczki na zakręcie, jak pokazano na poniższym rysunku:

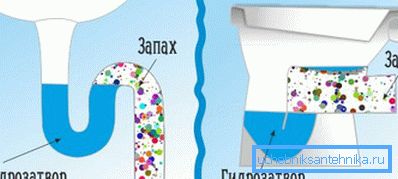

Schemat pułapki wodnej pod zlewem i toaletą

Sprawdź zawór

Żaluzja kanalizacyjna

Zawory zwrotne i zawory do kanalizacji są bardziej radykalnym i skutecznym rozwiązaniem, które chroni przed ewentualnym przedostawaniem się ścieków do pomieszczenia. Ale co może spowodować tak nieprzyjemny efekt?

Powody mogą być następujące:

  • Zepsuta instrukcja obsługi, a mianowicie próby spłukiwania nierozpuszczalnych substancji wielkogabarytowych do kanalizacji. Korek utworzony z resztek jedzenia, kawałków warzyw i innych możliwych resztek ściśle blokuje ruch wody w rurach i zatrzymanie całego systemu. Szczególnie niszczące konsekwencje będą miały miejsce na niższych piętrach wieżowców w wyniku nacisku słupa wody.
  • Długi okres użytkowania rur, co prowadzi do znacznego zmniejszenia ich średnicy wewnętrznej.
Efekt długotrwałej pracy systemu kanalizacyjnego

Wskazówka: nie czekaj na całkowite zapchanie rur, lepiej zaplanować ich wymianę. Więc zmniejszasz możliwość wypadku.

  • Nieprawidłowy kąt rury. Jeśli jest zbyt mały, ciśnienie wody będzie zbyt słabe, aby mieć czas na wypłukanie cząstek stałych przed ich niebezpieczną akumulacją, a jeśli jest zbyt chłodno, płynny płyn nie będzie miał czasu, aby zabrać śmieci ze sobą.

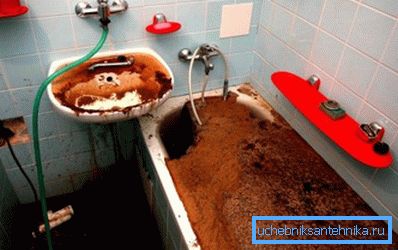

W wyniku zablokowania rur kanalizacyjnych

Więc oceniliśmy poziom zagrożenia, jak radzi sobie z tym zawór zwrotny? Ogólnym znaczeniem jego pracy jest obecność jednej lub więcej zaworów, które można otworzyć tylko w jednym kierunku. Oznacza to, że płyn wypływający z łazienki popycha przegrody do przodu i płynie dalej, ale jeśli nagle pod ciśnieniem przejdzie w przeciwnym kierunku, nie będzie w stanie pokonać powstałej przeszkody.

Zasada działania dwukomorowej migawki mechanicznej

Jak już wspomniano, zwykle działa zawór mechaniczny, ale są też urządzenia napędzane elektrycznie. Zasadniczo pełnią podobną funkcję, tylko że są w stanie automatycznie zamknąć klapę w przypadkach, gdy stałe masy zakłócają ich akumulację. (Zobacz także artykuł Zawór powietrza do ścieków: cechy.)

Urządzenie zelektryfikowanych zaworów ma następujące elementy:

Nazwa składnika Cel
Dwie komory z zaworami: mechaniczne i elektryczne Kontroluj i przeprowadź transmisję ścieków w kierunku ścieków
Jednostka elektroniczna Zapewnia wskazanie i kontrolę, zawiera również alarm w przypadku zagrożenia
Czujnik poziomu napełnienia Zbudowany w korpusie konstrukcji i daje sygnał do otwarcia zaworu, wyposażony w napęd elektryczny
Kabel zasilający Zapewnia energię elektryczną do urządzenia.

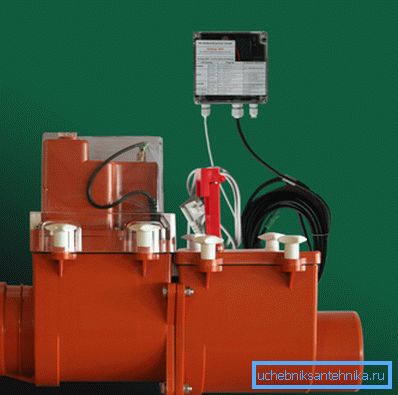

Elektryczne urządzenie zautomatyzowane na przeszkodzie przenikania ścieków ze ścieków do pomieszczeń

Takie urządzenie jest instalowane na wspólnym dla mieszkania lub prywatnego kanału i jest podłączone do panelu zasilającego.

Suche migawki

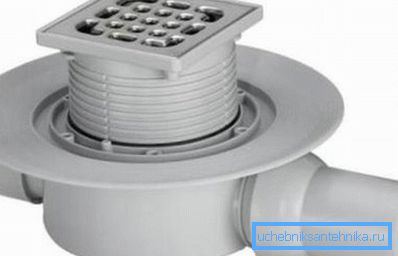

Ochrona kanalizacji pod prysznicem

Kanał ściekowy jest szeroko stosowany w kabinach prysznicowych i ma kilka rodzajów:

Imię Zasada działania
Membrana Przepływ wody usuwa membranę na wiosnę i płynie dalej, po czym płynnie powraca do miejsca, zamykając dostęp do nieprzyjemnych zapachów
Float Ma specjalny pływak, zawsze umieszczony na powierzchni urządzenia i schodzący w dół, zamykający otwór, dopiero po wypłynięciu cieczy
Wahadło Dzięki siłom grawitacyjnym przez cały czas staramy się zająć stanowisko, w którym ścieki będą zamknięte
Pamiętając Stosowane są elastyczne rurki, które "pamiętając" swój kształt, nieustannie próbują go przywrócić, zapobiegając w ten sposób przenikaniu zapachów

Wniosek

Jakościowo i prawidłowo działające ścieki nie wykluczają możliwości jego awarii w wyniku zablokowania systemu w dowolnym momencie, co spowoduje tragiczne konsekwencje w postaci przenikania ścieków do domu.

Można temu zapobiec instalując kanały, które zapobiegają nie tylko przepływowi wstecznemu cieczy, ale także przenikaniu śmierdzących zapachów. Z ich poglądami przeczytałeś powyżej.

Zainstalowany zawór ściekowy gwarantuje brak nieprzyjemnych zapachów i konsekwencje ewentualnych wypadków.

Film wideo w tym artykule zapewnia dodatkowe informacje. Poprawa w domu jest odpowiedzialna!
