Zawory odcinające do toalety - rodzaje konstrukcji i ich

24-06-2018
Ścieki

Głównym zadaniem zaworów w muszli klozetowej jest napełnianie zbiornika, gdy jest on pusty do pewnego poziomu, po którym przepływ zatrzymuje się automatycznie. W takim przypadku konfiguracja systemu może być inna, a zawory do muszli klozetowej z dolnym podłączeniem będą różnić się od wersji z górnym wlotem wody.

Zastanów się, z czego składa się system i jakie to jest.

Na zdjęciu: prawidłowa instalacja jest tak samo ważna, jak części wysokiej jakości.

Opcje instalacji zbiornika

Wybór jednego lub drugiego wariantu systemu zależy bezpośrednio od położenia cysterny względem muszli klozetowej.W trzech domach i mieszkaniach można znaleźć trzy główne opcje:

Wysoka pojemność Tak wygląda większość sanitariatów z czasów radzieckich - wysoko umieszczony zbiornik przez rurę wyrzuca wodę. Ta konstrukcja nie wygląda zbyt atrakcyjnie, ale ma dwie niezaprzeczalne zalety: prostotę systemu, który pozwala na zbieranie go własnymi rękami i duży przepływ wody wchodzącej do toalety. Ale wciąż w naszych czasach ta opcja prawie nigdy nie jest używana.
Lokalizacja zbiornika na półce WC Ta opcja jest inaczej zwana zwartą i jest dziś najbardziej popularna. Cały system jest montowany razem podczas instalacji, naprawy i konserwacji są również bardzo proste i można poradzić sobie z pracą bez specjalnych umiejętności. Jest to najlepsze rozwiązanie pod względem stosunku ceny do jakości.
Struktury zagłębione Jego cechą jest to, że pojemnik jest wykonany z grubościennego polietylenu i jest częściowo lub całkowicie ukryty w ścianie lub niszy. Najważniejszą rzeczą w tej wersji jest zapewnienie dostępu do zbiornika w przypadku awarii, w przeciwnym razie będziesz musiał zniszczyć część ściany i ponownie wykonać prace wykończeniowe.

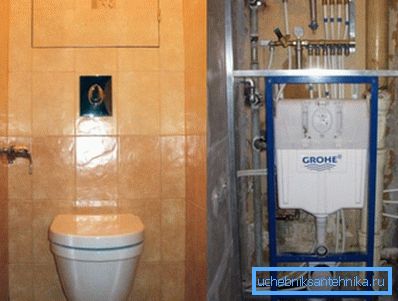

Podczas instalacji systemu wbudowanego najlepiej jest zamknąć go za pomocą wymiennego ekranu lub panelu.

Funkcje konstrukcyjne

Zawory odcinające dla muszli klozetowej mogą być wykonane inaczej, wszystko zależy od kilku czynników, które rozważymy poniżej.

Metoda wypełniania

Istnieją dwie opcje, z których każda ma swoje zalety i wady. Najpowszechniejszym typem jest góra lub, jak to się nazywa, bocznym wężem zasilającym (patrz tutaj, co należy zrobić, gdy toaleta jest nieszczelna).

Jego zalety są następujące:

  • Prostota konstrukcji i dostępność wszystkich elementów do kontroli i wymiany. Wystarczy odkręcić przycisk i zdjąć górną pokrywę. Instrukcje dotyczące montażu systemu są tak proste, że nawet po obejrzeniu go po raz pierwszy można łatwo poradzić sobie z pracą, najważniejsze jest ścisłe przestrzeganie schematu i dokładne naprawienie wszystkich połączeń i elementów uszczelniających.

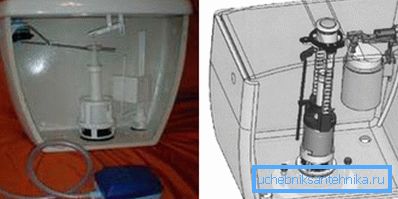

Osobliwością tej opcji jest to, że wąż jest dostarczany bocznie w górnej części zbiornika.
  • Drugą zaletą jest niski koszt takich konstrukcji i szeroki wybór opcji o różnej jakości od różnych producentów.

Zwróć uwagę! Nie należy oszczędzać na jakości - tani plastik bardzo szybko ulega deformacji i traci swój kształt, co powoduje nieszczelności i zakłócenia całego mechanizmu.

  • Innym ważnym czynnikiem jest to, że wlot znajduje się powyżej poziomu wody, więc nie ma potrzeby zagęszczania, co dodatkowo upraszcza przepływ pracy.. Ponadto eyeliner można wykonać zarówno po prawej, jak i po lewej stronie, niepotrzebne otwarcie jest zamykane przez wtyczkę dołączoną do zestawu.

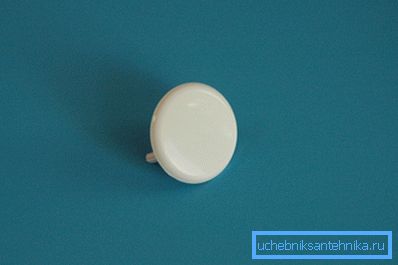

Czapka zamyka nieużywany wlot w zbiorniku

Wadą jest to, że z powodu położenia górnego węża wypełnienie odbywa się z hałasem.

Zwróć uwagę! Wielu producentów umieszcza miękką rurkę wylotową wewnątrz zbiornika, która trafia na dno, dzięki czemu napełnianie wodą jest znacznie ciszej.

Dolny wkład ma swoje zalety:

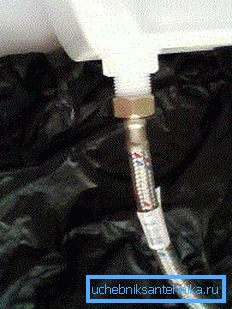

Lokalizacja węża doprowadzającego na dole jest charakterystyczną cechą tego wariantu.
  • Napełnianie zbiornika jest bardzo ciche.
  • W zasięgu wzroku nie ma węży, co poprawia wygląd łazienki.
  • Konstrukcja jest bardzo prosta, co zapewnia jej trwałość.

Najważniejszą rzeczą jest ostrożne zamocowanie wkładki przez pierścienie uszczelniające, aby w przyszłości nie było wycieków.

Mechanizm odprowadzający

To wszystko jest dość proste, istnieją trzy główne opcje:

  • Wędka lub wydech, kiedy do spuszczania wody należy pociągnąć system do góry.
  • Naciśnij za pomocą spustu jednomodowego.
  • Wciśnij drenaż podwójnego trybu, gdy wąska część przycisku spuści połowę objętości płynu, a duża - całą objętość.

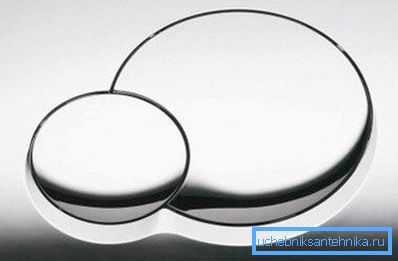

Klucz podwójnego trybu oszczędza znaczną ilość wody

Zgromadzenie

Montaż zaworów do muszli klozetowej odbywa się równolegle z montażem całej konstrukcji.

Prace są dość proste, ale ważne jest, aby zrobić wszystko ostrożnie i postępować zgodnie z określoną sekwencją, aby osiągnąć najlepszy rezultat:

  • Podstawa systemu odpływowego jest zainstalowana jako pierwsza, musi być dodatkowo uszczelniona gumowym pierścieniem i starannie zamocowana.
  • W przypadku zastosowania wariantu z dolną wkładką, następnym krokiem będzie naprawienie zaworów. Jest on mocowany za pomocą dwóch nakrętek zaciskowych, między którymi dodatkowo montowane są pierścienie uszczelniające. Sam uchwyt musi być dobrze dokręcony, aby zapobiec wyciekom.
  • Następnie zbiornik jest instalowany na półce sedesu i zabezpieczony dwoma śrubami z gumowymi uszczelkami w kształcie stożka. Specjalna gumowa podkładka uszczelniająca jest umieszczona na wlocie, gdy śruby są dokręcone, dociskane jest ściśle do płytki, co zapobiega jej uszkodzeniu i zapewnia niezbędną szczelność.

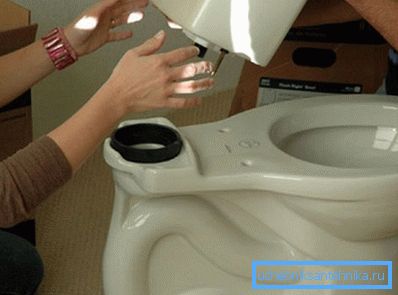

Bardzo ważne jest, aby pierścień uszczelniający był wycentrowany i równomiernie dociskany na całej średnicy.
  • Następnie elastyczne połączenie jest podłączone, wylot wody musi być za pomocą kurka, tak aby w razie potrzeby można go było wyłączyć, a system mógł być serwisowany i naprawiany.
  • Następnym etapem jest ustawienie pływaka na wymaganym poziomie, w przypadku górnego zapasu woda powinna znajdować się 10 cm poniżej wlotu, od dolnej - 15 cm poniżej górnej krawędzi zbiornika. Pływak porusza się albo za pomocą specjalnego paska zębatego, albo poprzez dostosowanie kąta pomiędzy dwoma prętami, na których jest zainstalowany.
  • Nareszcie pokrywa jest zamknięta, a mechanizm spustowy wody jest nieruchomy, jeśli łączniki zostały połączone z produktem, wtedy wszystkie elementy zostaną zamontowane, jeśli użyto opcji uniwersalnej, trzpień jest po prostu odcięty na właściwym poziomie, a na nim umieszczony jest przycisk lub rączka.

Wniosek

W rzeczywistości montaż jest znacznie prostszy, niż się wydaje na pierwszy rzut oka, wszystkie elementy są dopasowane do konkretnego uchwytu i nie można go pomylić (przeczytaj także artykuł Okładka na toaletę z mikropunktem - funkcje i urządzenie).

Film wideo w tym artykule żywo zaprezentuje kilka ważnych punktów przepływu pracy.
