Zbiornik wyrównawczy do ogrzewania: rodzaje sprzętu, otwarte

Do normalnego funkcjonowania instalacji grzewczej niezbędny jest nie tylko kocioł grzewczy, rury i grzejniki. Niewielką rolę odgrywa dodatkowe wyposażenie: zawory powietrzne, termostaty, zawory i tym podobne. Ważne są również zbiorniki wyrównawcze do ogrzewania, dzięki którym utrzymywane jest wymagane ciśnienie płynu w rurociągu i usuwane jest nadmiar powietrza. O tym, dlaczego ten element systemu jest potrzebny, jak wybrać odpowiedni model i zainstalować go samemu, czytaj dalej.

Rodzaje sprzętu

Wybór tej jednostki musi rozpocząć się od rozważenia istniejących modeli na rynku.

Nowoczesne technologie rozmieszczenia systemów grzewczych zapewniają, że zbiornik wyrównawczy w systemie grzewczym może być:

• typ otwarty - jest zbiornikiem bezciśnieniowym, w którym w dowolnym momencie można wlać zużyty płyn chłodzący, jeśli to konieczne;
• typ zamknięty (membrana) - zbiornik hermetyczny podzielony przez elastyczną przegrodę: po jednej stronie której znajduje się płyn chłodzący, a po drugiej - pompowane powietrze lub gaz specjalny.

Otwórz

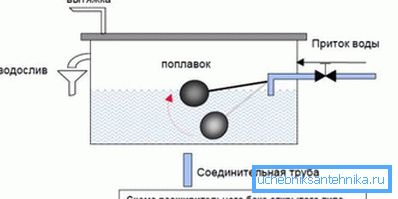

Zalety tego typu urządzeń w łatwości instalacji i konserwacji. Otwarty zbiornik wyrównawczy do ogrzewania nie wymaga ułożenia kranów, membrany separacyjnej i hermetycznej pokrywy chroniącej wnętrze przed penetracją powietrza.

Kompensacja strat chłodziwa, nieunikniona w tym przypadku, dokonywana jest w najprostszy możliwy sposób: musisz wylać wodę do wymaganego poziomu za pomocą zwykłego wiadra. Chociaż wiele modeli ma wejście do podłączenia kanalizacji.

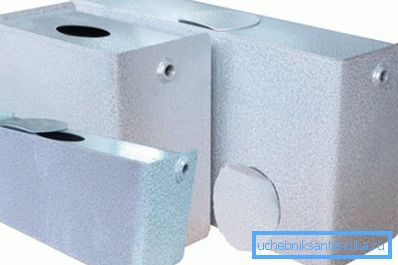

Kształt pojemności nie ma znaczenia. Może to być płaskie metalowe pudełko lub beczka, której objętość wystarcza do pomieszczenia nośnika ciepła przemieszczonego przez ogrzewanie.

Pomimo tego, że cena takiego rozwiązania jest minimalna, otwarty zbiornik wyrównawczy systemu grzewczego ma kilka znaczących wad:

• potrzeba ciągłego monitorowania poziomu wody w zbiorniku i jego uzupełniania;

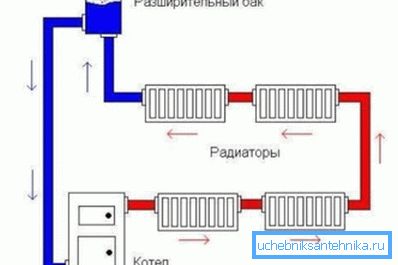

• Trudności w wyborze miejsca do zainstalowania (instrukcja montażu wymaga umieszczenia w najwyższym punkcie, co jest bardzo trudne, jeśli w domu nie ma pokoju na poddaszu);
• niskie ciśnienie chłodziwa w grzejnikach i rurach grzewczych;
• korozję metalu - rury, zbiorniki, grzejniki i tym podobne;
• potrzeba izolacji - w niektórych przypadkach chłodziwo może zamarznąć (szczególnie jeśli poddasze domu nie są odpowiednio izolowane).

Wskazówka! Po przejrzeniu wymienionych wad, zadaj sobie pytanie: czy potrzebujesz takiego czołgu? W większości przypadków lepiej wydać trochę więcej pieniędzy i kupić bardziej zaawansowaną jednostkę. Jest nieco droższy, ale korzyści nie sprawią, że będziesz zawiedziony podjętą decyzją.

Zapieczętowane

W tym miejscu przyjrzymy się bliżej zbiornikowi przeponowemu: może nie być to konieczne w przypadku systemu ogrzewania grawitacyjnego (chociaż to stwierdzenie jest również dyskusyjne), ale sieć klimatyczna z wymuszoną cyrkulacją nośnika ciepła zwykle wymaga instalacji tego konkretnego sprzętu.

Uszczelniony zbiornik wyrównawczy instalacji grzewczej może być dwojakiego rodzaju:

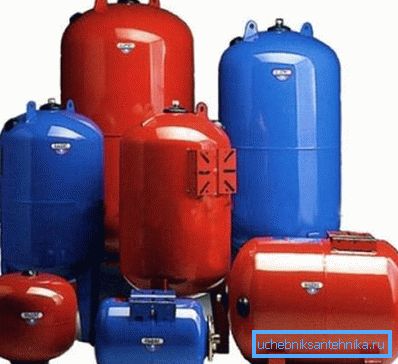

• z gumową membraną spożywczą - takie jednostki są koloru niebieskiego, są tańsze, ale mniej wytrzymałe i trwałe (membrana może pęknąć, jeśli ciśnienie w zbiorniku wyrównawczym systemu grzewczego przekracza pewien poziom);
• z gumową membraną techniczną - są to lepsze produkty, które pokryte są czerwoną farbą (aby odróżnić modele między sobą).

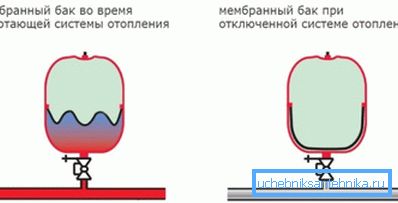

Zasada działania urządzeń jest taka sama i niezwykle prosta: wraz ze wzrostem temperatury zwiększa się objętość płynu chłodzącego, a jego nadmiar wpływa do zbiornika, sprężając powietrze za membraną i zwiększając jego ciśnienie. Gdy woda się ochładza, następuje odwrotna sytuacja.

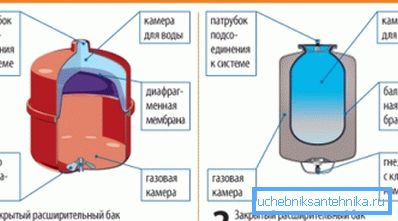

W zależności od sposobu mocowania membrany wyróżniamy:

• zbiorniki ze zdejmowaną przegrodą elastyczną - w przypadku uszkodzenia można ją wymienić bez demontażu kontenera;
• zbiorniki ze stałą membraną - w tym przypadku będziesz musiał zmienić cały zbiornik, który jednak kosztuje znacznie mniej niż poprzednia wersja.

Zbiorniki wyrównawcze do systemów grzewczych wyposażonych w kołnierzową (demontowalną) ściankę mają wiele zalet:

• wytrzymać większe maksymalne ciśnienie;
• można zamontować zarówno w pionie, jak iw poziomie;
• zapewniają możliwość szybkiej wymiany membrany w przypadku pęknięcia.

Wskazówka! Aby uniknąć uszkodzenia przegrody, zaleca się, aby po rozpoczęciu ogrzewania wybrać minimalny tryb jego działania, a następnie ciśnienie w układzie będzie powoli rosło. Można również zainstalować zawór z manometrem, przez który odprowadzane jest nadmiar powietrza lub wody.

Wskazówki dotyczące wyboru

Przed wyborem konkretnego typu zbiornika do instalacji w systemie grzewczym zaleca się zapoznanie z pozytywnymi aspektami użytkowania uszczelnionego naczynia wzbiorczego.

Jest mało prawdopodobne, że po tym wystąpią jakiekolwiek wątpliwości:

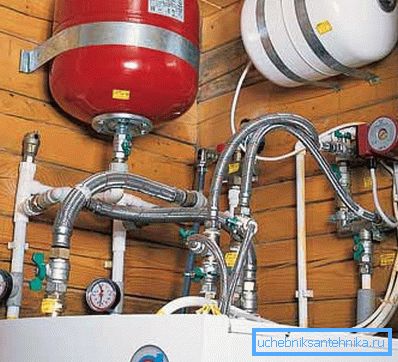

• nie jest konieczne instalowanie go w górnej części sieci grzewczej, co pozwala zaoszczędzić na zakupie i ułożeniu rur;
• zbiornik z membraną ma mniejszy rozmiar niż zbiornik typu otwartego;
• utrata płynu chłodzącego spowodowana parowaniem jest wykluczona;
• straty ciepła, które są nieuniknione przy niewystarczająco izolowanych otwartych pojemnikach są zminimalizowane;
• metalowe części instalacji grzewczej są lepiej zabezpieczone przed korozją, ponieważ zamknięty zbiornik zapobiega przedostawaniu się powietrza do rurociągów i grzejników;
• obecność zamkniętego zbiornika wyrównawczego umożliwia sterowanie ogrzewaniem przy zwiększonym ciśnieniu chłodziwa.

Wskazówka! Oprócz cech konstrukcyjnych należy zwrócić uwagę na nazwę zakładu produkcyjnego, który wyprodukował zbiornik wyrównawczy. Jakość bezpośrednio od tego zależy. Najbardziej znane produkty firmy Reflex, Zilmet, Aquasystem, Cimm. Te zbiorniki wyrównawcze do ogrzewania są dobrze znane w systemach ogrzewania grawitacyjnego oraz w sieciach z wymuszoną organizacją obiegu płynu.

Proces instalacji

Wybór zbiornika wyrównawczego do ogrzewania i zakupu to tylko połowa sukcesu. Ważne jest również prawidłowe zainstalowanie sprzętu. Od tego zależy bezpośrednio skuteczność jego pracy i trwałość.

Procedura instalacji wygląda następująco:

1. Upewnij się, że temperatura otoczenia jest powyżej 0 stopni Celsjusza. W przeciwnym razie prace należy odłożyć do czasu ocieplenia.
2. Przed zakończeniem instalacji należy zapewnić szybki dostęp do zaworu powietrza. Umożliwi to szybką regulację ciśnienia w górnej (gazowej) części zbiornika i zapobiegnie rozerwaniu membrany.
3. Po zakończeniu instalacji dostęp do zaworów i zaworów spustowych nie powinien być zasłaniany przez żadne przedmioty.
4. Zbiornik musi być zainstalowany tak, aby nie wywierać żadnego nacisku na jego zewnętrzną powierzchnię. W szczególności należy się upewnić, że rury grzewcze nie dotykają ścianek pojemnika.
5. Wskazane jest zainstalowanie dodatkowego ciśnienia płynu regulującego przekładnię. Pomoże to wyważyć nadmiar płynu chłodzącego, zapobiegając w ten sposób zniszczeniu czołgu w razie nagłej potrzeby.
6. Zbiornik musi być zamontowany na odcinku rurociągu, który dostarcza już ochłodzony płyn chłodzący do kotła grzewczego. Jednak nie w pobliżu wlotu tego ostatniego.

Wniosek

Zbiornik wyrównawczy, pomimo pozornej nieistotności, jest ważnym elementem systemu grzewczego. Właśnie to zapobiega jego zniszczeniu w wyniku wzrostu ciśnienia i zapobiega tworzeniu się zatyczek, które zmniejszają wydajność pracy. Aby uzyskać więcej informacji o innych niezbędnych elementach systemu grzewczego w domu, możesz dowiedzieć się z poniższego wideo.
