Automatyczne sterowanie wentylacją w pomieszczeniu

Właściwa wymiana powietrza w pomieszczeniu tworzy wygodne środowisko, nie tylko dla ludzi, ale również dla wszystkich obiektów i roślin. Osiągnięcie tego ręcznie jest trudne, ponieważ nie można oglądać odczytów instrumentów przez całą dobę. Czasami będziesz bardzo gorący, a potem zimny, a następnie duszny i niewystarczający. Rozwiązanie takich problemów pozwala jedynie na automatyczne sterowanie wentylacją, o czym będziemy rozmawiać w artykule.

Kluczowe zalety

Zastosowanie automatycznych sterowników do wewnętrznej wymiany powietrza pozwala obniżyć koszty chłodzenia i ogrzewania o prawie 20%. Jest to dość imponująca liczba, więc radzimy zwrócić szczególną uwagę na nasze zalecenia. Głównymi celami takich systemów kontroli wentylacji są utrzymanie i zarządzanie określonymi parametrami klimatycznymi (patrz także artykuł Badanie wentylacji: wartości testowe i wymogi prawne).

Możesz także:

• dostosować prędkość wentylatora;
• chronić podgrzewacz wody przed mrozem;
• utrzymywać parametry powietrza;
• wyświetlić lub wskazać stopień zanieczyszczenia filtrów.

Jaki jest system automatycznej wentylacji

Jak każde urządzenie techniczne zawiera podstawowe elementy, które pomagają zapewnić stabilną pracę. Przyjrzyj się im bardziej szczegółowo:

Teraz rozważ kontrolery wentylacji:

1. Temperatury to:

• na zewnątrz - zainstalowany po zawietrznej stronie jednego z narożników budynku, cofający się z poziomu gruntu 2/3 wysokości;
• pomieszczenie - instalacja może być przeprowadzona własnymi rękami w miejscu neutralnym od zimna i ciepła na wysokości 1,5 m od powierzchni podłogi;
• kanał (do określenia temperatury powietrza w kanale) - zainstalowany prostopadle do przepływu;
• faktury do rurociągu (określić temperaturę jego powierzchni).

1. Urządzenia do wyznaczania wilgotności służą do wykonywania pomieszczeń i kanałów. Jest to urządzenie z urządzeniem elektronicznym, które mierzy względną wilgotność, a następnie konwertuje dane na sygnał elektroniczny.

Aby zainstalować taki czujnik, powinien znajdować się w miejscu o stałej temperaturze powietrza i prędkości jego ruchu.

Wskazówka: nie należy umieszczać go w pobliżu urządzeń grzewczych, przepływów wentylacyjnych, okien otwieranych, a także chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. Nie zalecamy montażu urządzeń w brudnym lub agresywnym otoczeniu.

1. Do obserwacji ciśnienia wykorzystywane są urządzenia analogowe i przekaźniki, które mogą mierzyć je w jednym punkcie oraz różnicę parametrów w dwóch punktach.

Instrukcja wymaga wyboru miejsca do zainstalowania, aby nie był narażony na wibracje.

Wskazówka: umieść czujnik w przestrzeni zgodnie z dokumentacją techniczną.

1. Monitorowanie prędkości - niezbędne do pomiaru prędkości medium w przewodzie. Następnie odbierany sygnał jest konwertowany na elektryczny, po czym wymagany przepływ jest obliczany w jednostce obliczeniowej, biorąc pod uwagę przekrój poprzeczny kanału.

Elementy automatycznego systemu wentylacyjnego

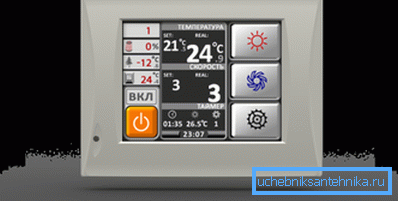

Standardowo centrala wentylacyjna zapewnia:

• kontrola temperatury;
• kontrola przepustnicy powietrza;

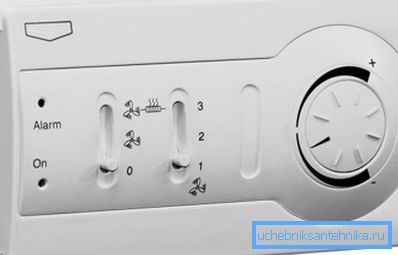

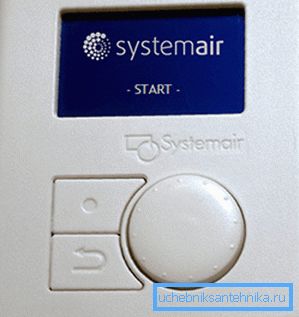

• regulacja pracy wentylatora nawiewnego, w tym prędkości;
• uruchom urządzenie wentylacyjne.

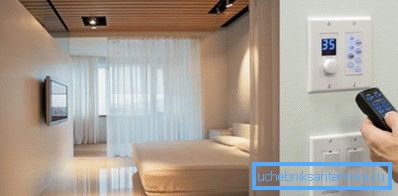

Przy produkcji desek bierze się pod uwagę nie tylko jakość wykonania, ale również łatwość użycia produktu. Na przykład konwencjonalne lampy neonowe są zastępowane nowoczesnymi układami diod LED, zapewniając jasny i jednorodny blask, a także nie mają podświetlenia po wyłączeniu świateł.

Materiał może być metalem i tworzywem sztucznym, o stopniu ochrony IP65. Te ostatnie są zwykle instalowane w miejscach, w których występują wysokie wymagania dotyczące projektu.

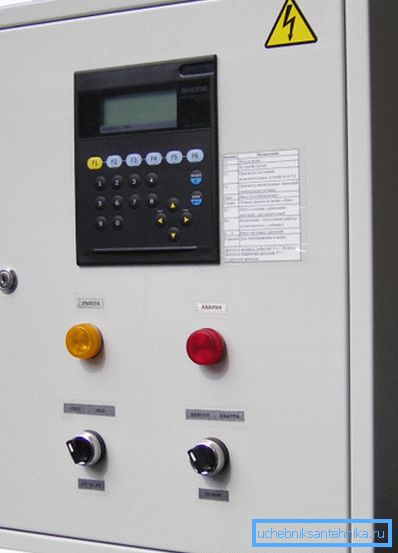

Sercem każdego systemu automatyki jest panel elektryczny, w którym zwykle instalowany jest system kontroli wentylacji. Najprostszy zawiera przełącznik ze wskaźnikiem, dający możliwość włączenia i wyłączenia wentylatora.

Jednak najczęściej kontrolki automatyzacji:

• zawór powietrza;
• monitoruje czystość filtra;
• ze spadkiem temperatury powietrza z zewnątrz wchodzącego do kanałów, zawiera grzejnik.

Dlatego, aby ułatwić jego pracę, konieczne jest zainstalowanie wielu urządzeń, w szczególności termostatów, higrostatów, czujników ciśnienia.

Wybierając rodzaj wentylacji w swoim domu lub mieszkaniu, pamiętaj, że może to być:

• wlot - działa tylko przy wlocie powietrza zewnętrznego i jego przenoszeniu przez przewody powietrzne do pomieszczeń;
• wydech - służy wyłącznie do zawarcia wypełnionego powietrza z pokoju na zewnątrz;
• Wymuszone powietrze i wydech - może oddzielnie pobierać powietrze z zewnątrz i usuwać zużyte powietrze, a także pracować jednocześnie nad dopływem i odpływem.

Wskazówka: nie spiesz się, aby pobiec do sklepu po elementy systemu, lepiej starannie obliczyć, aby nie płacić dodatkowych pieniędzy za niepotrzebne urządzenia.

Wentylacja nawiewno-wywiewna

Uzyskuje się ją przez połączenie dwóch rodzajów systemów - zasilania i wyciągu. Chociaż jest to uciążliwe, a także trudniejsze w instalacji, to z jego pomocą będzie można zorganizować wymianę powietrza w pomieszczeniu w najbardziej efektywny sposób. Z tego powodu ten system jest bardzo popularny.

System kontroli wentylacji ułatwia wprowadzanie świeżego powietrza do pomieszczeń i usuwanie powietrza. Dosłownie w ciągu kilku minut taki sprzęt całkowicie odświeża powietrze, nawet w dużych pomieszczeniach przemysłowych.

Jednocześnie wydajność instalacji musi być starannie dobrana pod względem dostarczania i odpływu mas powietrza, tak aby ta sama ilość wchodziła i wychodziła w określonym momencie. Jeśli nie zostanie to zrobione, w pokoju pojawi się przeciąg, a także efekt "trzaskania drzwiami", gdy drzwi pozostawione niezamknięte zamykają się z silnym hałasem.

Zalecamy, aby podczas instalacji w pomieszczeniu wentylacji wyciągowej nie włączać jej z pełną mocą. Po prostu wybierz dopływ lub wydech.

Jeśli uruchomiona zostanie wentylacja wyciągowa, świeże powietrze będzie przepływać naturalnie przez szczeliny w drzwiach i oknach. Po uruchomieniu wentylacji nadciśnienie zaczyna narastać w pomieszczeniu, przez co powietrze wylotowe opuszcza je przez otwory wentylacyjne, pawęż i okna.

Wniosek

Instalacja automatycznego systemu wentylacji w pomieszczeniu może wymagać pewnej wiedzy i umiejętności. Zwykle dotyczy to instalacji i podłączenia czujników i panelu kontrolnego, od których zależy normalna praca (patrz także artykuł "Automatyka wentylacji: funkcje, cechy, możliwości").

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
