Co to jest ślimak wentylacyjny: cechy urządzenia

Tak zwany ślimak do wentylacji nie zawsze może oznaczać ten sam rodzaj koercyjnego urządzenia wentylacyjnego - główne cechy wspólne to kształt jednostki, ale nie zasada działania i kierunek przepływu powietrza.

Urządzenia wtryskowe tego typu mogą:

• radykalnie różne na podstawie ostrzy urządzenia;
• a także może być typu dopływowego lub wydechowego, to znaczy kierować przepływ w przeciwnym kierunku.

Są one zwykle używane do kotłów na paliwo stałe o dużych rozmiarach, w halach produkcyjnych i budynkach użyteczności publicznej, ale o tym wszystkim poniżej, a ponadto - o filmie w tym artykule.

Wentylacja mechaniczna

Uwaga Jednostki wtryskowe / ssące z silnikiem elektrycznym, które nazywane są ślimakiem, nie nadają się do jakiegokolwiek rodzaju wentylacji, ponieważ mogą kierować przepływem powietrza tylko w jednym kierunku.

Rodzaje wentylacji

• Jak widać na górnym obrazku, słowo "wentylacja" może oznaczać zupełnie inne sposoby wymiany powietrza i być może nawet nie słyszeliście o niektórych z nich, ale krótko rozważymy tylko te najbardziej podstawowe.
• Po pierwsze, istnieje dobrze znana metoda wyciągowa, gdy ciepłe lub zanieczyszczone powietrze jest usuwane z pomieszczenia.
• Po drugie, istnieje opcja dostawy, a najczęściej jest to dodanie świeżego chłodnego powietrza.
• Po trzecie jest to kombinacja, czyli opcja dostawy i wydechu.
• Powyższe systemy mogą funkcjonować w sposób naturalny, ale mogą także pracować siłą, za pomocą wentylatorów osiowych (osiowych), promieniowych (odśrodkowych), diametralnych (stycznych) i diagonalnych. Ponadto okap i przepływ powietrza mogą być wykonywane zarówno w trybie ogólnym, jak i lokalnym. Oznacza to, że kanał jest dostarczany do określonego miejsca przeznaczenia i pełni funkcję dmuchania lub wydmuchiwania.

Przykłady

Uwaga Poniżej rozważamy kilka rodzajów ślimaków, które są wykorzystywane do głównych rodzajów wentylacji.

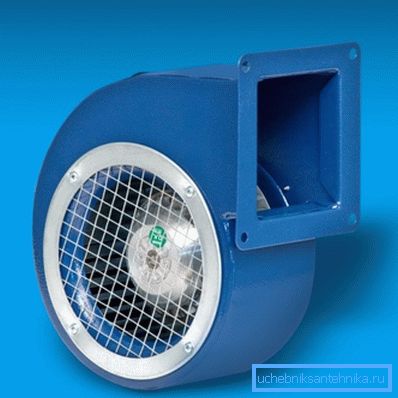

BDRS 120-60 (Turcja) to ślimak wydechowy typu promieniowego o masie 2,1 kg, częstotliwości 2325 obr / min, napięciu 220 / 230V / 50Hz i maksymalnym poborze mocy 90W. W tym samym czasie BDRS 120-60 może pompować maksymalnie 380 metrów.³/ min powietrza o zakresie temperatur od -15 ° C do +40 ° C, ma klasę bezpieczeństwa IP54.

BDRS może mieć kilka rozmiarów, zewnętrzny silnik obrotowy jest wykonany ze stali ocynkowanej i jest zabezpieczony od strony chromowaną kratą, która zapobiega przedostawaniu się obcych elementów do wirnika.

Odporny na ciepło wentylator wlotowy i wylotowy Dundar CM 16.2H jest zwykle używany do pompowania gorącego powietrza z kotłów na paliwo stałe, chociaż instrukcja ta pozwala również na stosowanie go w pomieszczeniach o różnych celach. Przepływ powietrza podczas transportu może mieć temperaturę od -30 ° C do +120 ° C, a sam ślimak można obrócić na 0 °? (pozycja pozioma), 90?, 180? i 270? (silnik po prawej stronie).

Model CM 16.2H ma prędkość obrotową silnika 2750 obr / min, napięcie 220 / 230V / 50Hz i maksymalne zużycie mocy 460W. Jednostka o wadze 7,9 kg może pompować maksymalną objętość 1765m³/ min. powietrze, poziom ciśnienia 780Pa, stopień ochrony IP54.

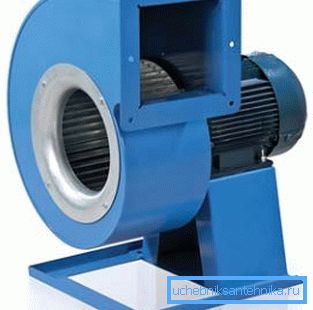

Różne modyfikacje VENTS VCHCHUN mogą być wykorzystywane do potrzeb wentylacji nawiewnej i wywiewnej oraz klimatyzacji w pomieszczeniach o różnych celach i mogą mieć przepustowość transportową do 19 000 m³/ godzinę

Taka spirala odśrodkowa ma obrotowo-obrotowy korpus i wirnik, który jest zamontowany na osi trójfazowego silnika asynchronicznego. Obudowa VSHCHUN wykonana ze stali, która jest później pokryta polimerami

Każda modyfikacja oznacza możliwość obracania obudowy w prawo lub w lewo. Umożliwia to połączenie istniejących kanałów wentylacyjnych pod dowolnym kątem, ale krok pomiędzy stałą pozycją wynosi 45 ?.

Również w różnych modelach można zastosować dwusuwowe lub czterosuwowe silniki asynchroniczne z wirnikiem zewnętrznym, a jego wirnik w postaci wygiętych do przodu łopatek wykonany jest ze stali ocynkowanej. Łożyska toczne zwiększają żywotność jednostki, turbiny wyważone w fabryce znacznie zmniejszają hałas, a poziom ochrony wynosi IP54.

Dodatkowo, dla VSBUN, możesz dostosować prędkość własnymi rękami za pomocą kontrolera automatycznego transformatora, co jest bardzo wygodne dla:

• zmieniające się pory roku;
• warunki pracy;
• lokale i tak dalej.

Ponadto, kilka urządzeń tego typu może być jednocześnie podłączonych do autotransformatora, ale główny warunek musi być spełniony bez zakłóceń: ich całkowita moc nie powinna przekraczać wartości znamionowej transformatora.

Charakterystyka techniczna VENTS VSHCHUN

Uwaga Powyższa tabela pokazuje charakterystykę techniczną tylko niektórych modyfikacji VENTS VSHUN.

Wniosek

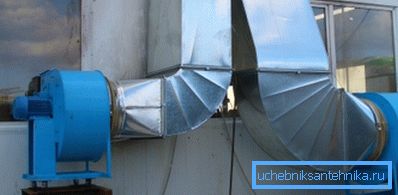

Warto zauważyć, że ślimaki wentylacyjne mogą być wykorzystywane nie tylko do dużych ilości (warsztaty produkcyjne, budynki publiczne itp.), Ale także do potrzeb gospodarstw domowych, w szczególności do ogrzewania. Oczywiście cena jednostek będzie się znacznie różnić, ale zależy to od zwiększenia lub zmniejszenia mocy.
