Czym jest wentylacja wyciągowa - funkcje i rodzaje

Wentylacja to jeden z inżynieryjnych systemów podtrzymywania życia odpowiedzialny za efektywny obieg powietrza w każdym pomieszczeniu. Brak odpowiednio zorganizowanego systemu wentylacji może prowadzić do stagnacji powietrza, zmian poziomu wilgotności, przy których możliwe jest powstawanie pleśni, grzybów i nieprzyjemnego zapachu w pomieszczeniu. Przyjrzyjmy się, jak działa wentylacja wyciągowa i jaka jest dobra.

Cel wentylacji wyciągowej i jej rodzaje

Głównym zadaniem tego systemu jest cyrkulacja przepływu powietrza w pomieszczeniach. Dokonuje się tego organizując ruch powietrza wchodzącego do pomieszczenia z zewnątrz i jego późniejsze gładkie usuwanie.

Dla twojej informacji! Przepływ powietrza z ulicy opiera się na zasadzie wentylacji wyciągowej. Bez tego w pomieszczeniu z działającym okapem powietrze będzie rozrzedzone.

Systemy wentylacji domowej

System wentylacji wyciągowej mieszkań i na przykład lokali biurowych można podzielić na:

• Dostosowane, to znaczy, obsługując jedno lub więcej sąsiednich pomieszczeń. Zwykle w przypadku lokali mieszkalnych jest to kuchnia i łazienka lub wentylacja wiejskiego domu prywatnego. Tam, gdzie nie jest możliwa naturalna wymiana powietrza, konieczne jest zainstalowanie wentylacji wyciągowej z przymusem. W tym celu do kanału wentylacyjnego wbudowany jest wentylator (odśrodkowy lub osiowy).


• Usuwanie powietrza z łazienek odbywa się zwykle poprzez małe kominy w celu wentylacji, układane w konstrukcji sufitu lub bezpośrednio na ulicy przez ścianę zewnętrzną.
• Możliwe jest łączenie ekstraktów z kilku łazienek we wspólny kanał.

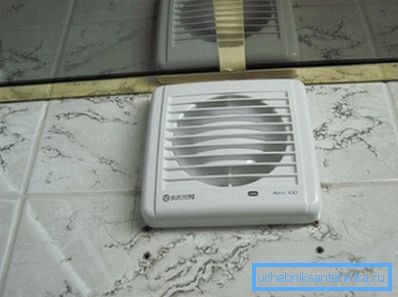

Uwaga! Wentylator z reguły łatwo łączy się z rękami równolegle z włącznikiem światła. Czasami instalowany jest dodatkowy przekaźnik czasowy, wydłużający działanie wentylatora po wyłączeniu oświetlenia na chwilę.

• Wentylatory są wyposażone w specjalny zawór, który umożliwia ruch powietrza po włączeniu urządzenia i blokuje przejście po jego wyłączeniu.

• W kuchniach, aby zlokalizować usuwanie dymu i pary nad piecem, zainstalowano parasol, który również przenosi ładunek dekoracyjny. Kaptur jest wyposażony w wentylator i filtr składający się z:

• Siatki tłuszczowe i brudne.
• Wkład z substancjami neutralizującymi nieprzyjemne zapachy. Jest to zwykle sorbent, na przykład węgiel aktywny. To urządzenie powinno być wymieniane około 2-3 razy w roku, gdy się zabrudzi.

• Centralny. Są one rozmieszczone na przykład w budynkach mieszkalnych, w których wentylacja wyciągowa w mieszkaniu odbywa się poprzez system oddzielnych kanałów, które mają dostęp przez dach budynku. Dotyczy to szczególnie prefabrykowanych wież żelbetowych, w których projektowanie poszczególnych układów wydechowych jest trudne.

• Każdy apartament w łazience i kuchni ma wyjście z wbudowaną kratką wentylacyjną do pionowego kanału wentylacyjnego.
• Wszystkie kanały idą na dach, na którym zainstalowane są wentylatory.
• Możesz połączyć pionowe kanały w jednym na górze budynku i zainstalować jeden mocny wentylator.
• Jeśli w budynku znajduje się podłoga techniczna, pionowe kanały wentylacyjne są montowane we wspólnym głównym kanale wentylacyjnym w tym pomieszczeniu. Może obsługiwać silnik do wentylacji wyciągowej, zainstalowany w nadbudowie nad maszynownią szybu windy.

Interesujące Cechą centralnej wentylacji budynków mieszkalnych jest zapewnienie izolacji akustycznej. Aby sąsiedzi nie słyszeli się nawzajem przez kanały wentylacyjne, zainstalowane są w nich specjalne tłumiki dźwięków.

• Połączone Układy wydechowe są wyposażone w zalety i wady centralnej i indywidualnej wentylacji.

Oprócz wentylatorów stosuje się instalację w układach wentylacyjnych wentylatora wyciągowego lub prostą kratę zapewniającą wymianę powietrza bez przymusu. Zawór wentylacyjny jest regulowanym tłumikiem, z elementem mocującym, odpowiedzialnym za intensywność usuwania powietrza z pomieszczenia.

Wszystkie powyższe urządzenia są montowane bezpośrednio przy wejściu do kanału wentylacyjnego.

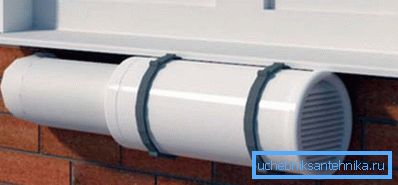

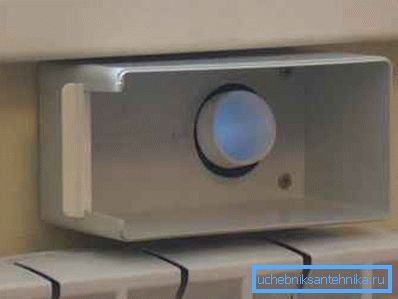

Uwaga! W pomieszczeniach, w których drewniane okna z metalu-plastiku jeszcze się nie zmieniły, nie można martwić się naturalnym przepływem powietrza nawet przy zamkniętych oknach. Wymieniając okna na plastikowe, spróbuj zdobyć projekty ze zintegrowanym zaworem powietrznym.

Wentylacja pomieszczeń przemysłowych

Przemysłowe odsysanie spalin oprócz tworzenia wygodnego środowiska pracy wykonuje szereg zadań, w zależności od celu produkcji:

• Usuwanie oparów w obszarach szczególnie niebezpiecznych.
• Zapewnienie wystarczającej trakcji w kotłach.
• Dodatkowe dmuchanie gorących części itp.

Systemy wentylacyjne w produkcji są projektowane z uwzględnieniem wielu czynników:

• Cel przedsiębiorstwa.
• Powierzchnia pomieszczeń przemysłowych.
• Liczba osób pracujących w danym pomieszczeniu i ich rodzaj działalności.
• Liczba i rodzaj sprzętu działającego w warsztatach itp.

Zwróć uwagę! Przy obliczaniu wentylacji należy uwzględnić cechy klimatyczne regionu, w którym odbywa się produkcja.

Zgodnie z zasadą działania wentylacja wyciągowa w produkcji może być:

• Naturalny.
• Wymuszone.
• Typ mieszany.

Naturalna wentylacja w produkcji, tak jak w życiu codziennym, odbywa się przy swobodnym przenikaniu powietrza z zewnątrz i jego usuwaniu przez przewody wentylacyjne.

Pchnięcie tą metodą wentylacji pomieszczeń zależy od konwencji otaczającej atmosfery:

• Ciśnienie.
• Różnice temperatur.
• Prędkości wiatru

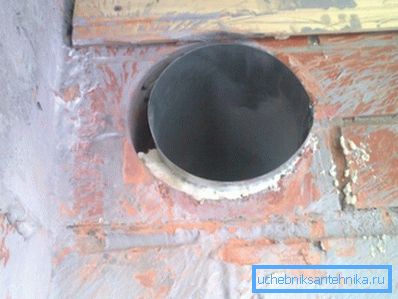

Wykorzystanie przepływu powietrza przez otwory w kanałach wentylacyjnych. W pomieszczeniach produkcyjnych otwory te znajdują się na wysokości 180 i 400 cm od podłogi.

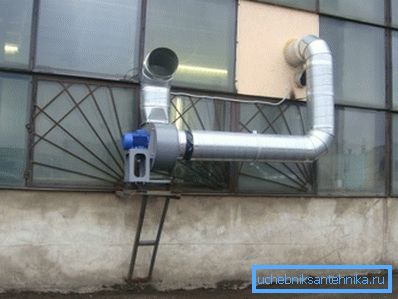

System wymuszony wyposażony jest w specjalny sprzęt - wentylatory osiowe, które pomagają aktywnie usuwać wydmuchiwane powietrze z pomieszczenia.

W przypadku stosowania wymuszonego obiegu wentylacji wymuszonej, wentylator zapewnia dodatkowe doprowadzanie powietrza w wymaganej objętości, zwiększając efektywność wymiany powietrza.

Moc wentylatora dobierana jest na podstawie obliczeń projektowych wymaganej wymiany powietrza.

Wskazówka! Wybierając odpowiednią jednostkę nie jest wskazane, aby odbiegać od tej wartości w dużym stopniu (z marginesem), ponieważ cena wentylatora przemysłowego zależy bezpośrednio od jego mocy. Ponadto pociągałoby to za sobą niepotrzebne przekroczenie kosztów w dalszej eksploatacji.

Projektowanie systemu wentylacji

Oprócz tworzenia wszelkich innych komunikatów inżynieryjnych, urządzenie wentylacyjne jest poprzedzone obliczeniami i projektem.

Proces ten odbywa się zgodnie ze specyfikacją techniczną i polega na:

• Określanie mocy wentylacji optymalnej dla pomieszczenia o określonej objętości i przeznaczeniu.
• Obliczanie długości i przekrojów kanałów powietrznych.
• Zakończenie montażu kanałów i dodatkowych urządzeń.
• Obliczanie i wybór wyposażenia.
• Wybór materiałów eksploatacyjnych.

Oznaczanie wymiany powietrza

Główną instrukcją techniczną dotyczącą projektowania wentylacji jest SNiP 41-01-2003, który reguluje normatywny współczynnik wymiany powietrza dla różnych pomieszczeń, w zależności od ich przeznaczenia funkcjonalnego. Ponadto niniejszy dokument przewiduje następujące normy godzinowego zużycia powietrza przez jedną osobę, w zależności od zawodu:

Uwaga! Ze względu na zasady i przepisy obowiązujące w przypadku systemów wymiany powietrza zaleca się zainstalowanie wentylacji wyciągowej przy pomocy wyspecjalizowanych pracowników.

• Do pomieszczeń produkcyjnych:

• Z wentylacją naturalną - 30m3.
• Bez naturalnej wentylacji - 60m3.

Standardowa krotność wymiany powietrza - wartość bez jednostki miary, wskazująca liczbę przypadków całkowitej wymiany powietrza w danym pomieszczeniu w ciągu godziny:

• W przypadku lokali mieszkalnych - współczynnik wymiany powietrza wynosi 1, ale nie mniej niż 30 m3 / h na osobę.
• W przypadku łazienek i kuchni - wymiana powietrza wynosi 1,5, ale nie mniej niż 60 m3 / h na osobę.

Znając te wartości i parametry pomieszczenia, można obliczyć zdolność projektową wentylacji na dwa sposoby:

• Pierwszy z zastosowaniem współczynnika wymiany powietrza według wzoru L = n * V, gdzie:

• L to obliczona moc wentylacji.
• n - normatywna częstotliwość wymiany powietrza.
• V to objętość pomieszczenia, równa iloczynowi jego powierzchni i wysokości.

Z reguły wymagana moc znamionowa systemu wentylacyjnego mieści się w zakresie:

• 100-500 m3 / h dla mieszkań.
• 1000-2500 m3 // h dla domów prywatnych.
• 1000-15000 m3 / h dla pomieszczeń administracyjnych, magazynowych i przemysłowych.

Skład systemu wentylacyjnego

Po uzyskaniu zdolności projektowej wentylacji, możesz zacząć opracowywać układ jej głównych elementów.

Skład typowego systemu wentylacyjnego obejmuje:

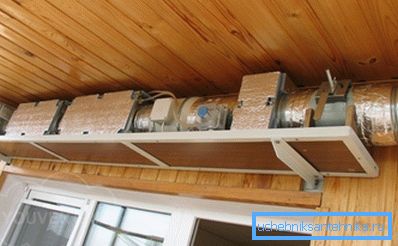

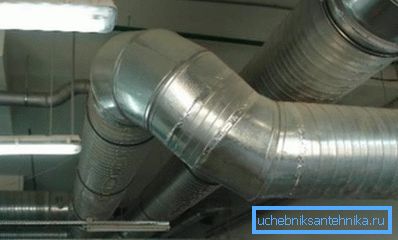

• Wąż wentylacyjny - okrągły kanał powietrzny lub skrzynka o prostokątnym przekroju, do dystrybucji powietrza we wszystkich pomieszczeniach. Jego długość, konfiguracja i powierzchnia przekrojów zależą od układu pomieszczeń, a także od cech konstrukcyjnych konkretnego systemu i jego przeznaczenia.
• Kratka wlotu powietrza jest zamontowana bezpośrednio przy wejściu do kanału wentylacyjnego.
• Wentylator gwarantujący wystarczającą wymianę powietrza.
• Filtr do oczyszczania powietrza z zanieczyszczeń mechanicznych i chemicznych. Filtry są wykorzystywane zarówno w produkcji niebezpiecznej (w garażach, samochodach itp.), Jak iw życiu codziennym. Istnieją dwa rodzaje filtrów:

• Wymienne do jednorazowego użytku.
• Oczyszczone. Można je zdemontować, wyczyścić i włożyć na miejsce.

Przypominamy, że projekt i instalacja systemu wentylacyjnego lepiej jest zapewnić w rękach profesjonalistów.

Wniosek

Teraz już wiesz, jaka jest różnica pomiędzy naturalną wentylacją wyciągową a sztucznie stworzonymi, wyposażonymi w pomieszczenia o wysokiej wilgotności. W takim przypadku lepiej jest zbudować ten system przed zakończeniem naprawy, aby łatwiej było ukryć nieestetyczne rozgałęzienie kanału.

W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
