Czym są wymienniki ciepła do wentylacji: różnice i cechy

Wymiana powietrza w pomieszczeniu, gdy różnica temperatur wewnątrz i na zewnątrz zawsze jest zagrożona dyskomfortem, a czasem nawet nie do przyjęcia. Dlatego produkcja wymienników ciepła do wentylacji w niektórych przypadkach jest niezbędna do stworzenia cywilizowanych warunków.

Takie projekty mogą działać z energii elektrycznej, wody i naturalnego ciepła górnej warstwy gleby, ale ich koszt, który jest całkiem naturalny, będzie znacznie od siebie różnić. Zwracamy teraz uwagę na tańsze opcje i kompletność informacji pokaże Ci film w tym artykule.

Wymienniki ciepła

Uwaga Wymiennik ciepła elektryczny, gruntowy lub wodny do wentylacji ma za zadanie stabilizować temperaturę zasysanego powietrza. Tak więc, przechodząc przez podgrzewane lub chłodzone urządzenie, strumień powietrza może być ogrzewany lub chłodzony, w zależności od warunków temperatury urządzenia.

Różnice

1. Jak już powiedzieliśmy, istnieją trzy rodzaje wymienników ciepła zgodnie z metodą utrzymania ich temperatury:

• elektryczny (zamienia energię elektryczną na ciepło lub zimno);
• woda (wykorzystuje temperaturę płynu chłodzącego w systemie grzewczym lub nagrzewnicy powietrza);
• wody gruntowe (wykorzystuje naturalną temperaturę górnej warstwy ziemi).

1. Ponadto, jednostki podziemne mogą być różne, tzn. Kanał i kanał. Instalacje kanałowe oznaczają system rur (kanałów) zakopanych pod ziemią, przez które przepływa powietrze wlotowe.
2. Ale do instalacji bez rur, rury są potrzebne tylko do zasysania powietrza z powierzchni i wciągania go do pomieszczenia - obróbka cieplna odbywa się w specjalnej niszy, zwykle wypełnionej żwirem, ale więcej na dole.

Uwaga Jest jeszcze jeden rodzaj wymiennika ciepła - jest to rekuperator, który w tłumaczeniu z łaciny dosłownie oznacza odbiór lub powrót. Jest to instalacja powierzchniowa wykorzystująca ciepło gazów pochodzących z pomieszczenia. To znaczy, powietrze zasysane w kontakcie z wyrzuconym przepływem przez cienką ściankę, utrzymując w ten sposób stałą temperaturę.

Systemy wodne

Dwu-, trzy- lub czterorzędowy wymiennik ciepła dla świeżego powietrza może być wbudowany w system zaopatrzenia w ciepło - tak właśnie produkuje je nasza branża (możliwe jest, że gdzieś są inne opcje). Większa liczba rzędów pomaga zwiększyć obszar kontaktu powietrza wlotowego z płynem przenoszącym ciepło (przez ścianę).

Ale im więcej rur do powietrza, tym mniej miejsca pozostaje na przeniesienie płynnego płynu chłodzącego, dlatego musisz albo znacznie zwiększyć rozmiar miksera, albo znaleźć środkowy grunt.

Głównym problemem wymienników ciepła tego typu jest niezdolność do regulacji temperatury powietrza wlotowego - jest to całkowicie zależne od ogrzewania grzejnika, ale istnieje wyjście. Aby móc regulować temperaturę przepływu, należy zainstalować zawór trójdrogowy, który kieruje płyn ciepłonośny wzdłuż dużego lub małego okręgu.

I może również ogólnie zatrzymać ruch z wystarczającym ogrzaniem dużego koła, jak wymaga tego instrukcja. Oznacza to, że jeśli czujnik wskazuje, że pomieszczenie wystarczająco się nagrzało, chłodziwo jest kierowane do małego koła, a zatem cyrkulacja trwa nadal, chociaż obszar wymiany ciepła jest praktycznie anulowany.

Dźwigi trójstronne to:

• mechaniczne, gdzie kontrola przepływu chłodziwa odbywa się ręcznie;
• automatyczne, gdzie strumień jest kierowany serwomechanizmem napędzanym przez 220V (jego cena jest oczywiście znacznie wyższa).

Ostatnia opcja pozwala ustawić określoną temperaturę, a regulacja ogrzewania nastąpi w trybie automatycznym, utrzymując w ten sposób nie tylko temperaturę wody, ale także temperaturę powietrza wlotowego, które przechodzi przez mieszalnik.

Systemy podziemne (podziemne)

Korzystny finansowo jest gruntowy wymiennik ciepła do wentylacji, ponieważ wydajesz pieniądze wyłącznie na jego instalację i materiały, a otrzymujesz energię cieplną za darmo z trzewia ziemi.

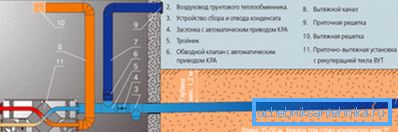

Najczęściej do instalacji takiego systemu stosuje się rury z polichlorku winylu (PVC) o średnicy 200-250 mm. Przeznaczone są do układania kanałów - są stosunkowo tanie i są bardzo wygodne w montażu dzięki gniazdom i taśmom uszczelniającym. Ponadto układanie rur kanalizacyjnych na zwojach nie wymaga żadnych prac spawalniczych ani klejenia - takie różnice są możliwe dzięki okuciom (kątowniki, trójniki, czworokąty i redukcje).

Podczas układania rur pod ziemią, konieczne jest przylgnięcie do pewnej głębokości, która zależy od poziomu zamarzania gleby w regionie. Na przykład, jeśli na danym obszarze gleba w okresie zimowym zamarza na głębokość jednego metra, wówczas będzie ciepła o pół metra niżej.

Dlatego instalacja powinna być przeprowadzona na głębokości jednego i pół lub dwóch metrów, gdzie temperatura nie spada poniżej 10 ° C. Konieczne jest również obserwowanie nachylenia w przybliżeniu 2 cm / 1m, aby umożliwić przepływ kondensatu do wnętrza.

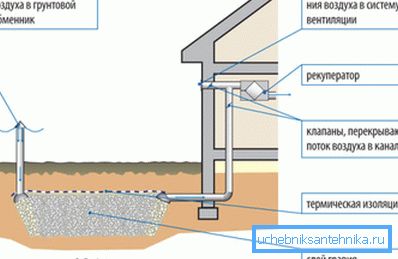

Ale jeśli chcesz zainstalować taki system na własny dom, możesz sprawić, że będzie on kręcony. Oznacza to, że zamiast rur zakopanych pod ziemią, użyjesz niszy wypełnionej gruzem, która posłuży jako miejsce do ogrzewania powietrza wlotowego.

Aby to zrobić, musisz ponownie poznać głębokość zamarzania gleby w swoim regionie, tak aby cofnąć się od niej o 0,5-1 m, wykopać dół na głębokości 3,5-4 m i gdzieś na 80 cm szerokości. Wykop jest wypełniony żwirem (im większa frakcja, tym lepsza wymiana powietrza) wynosi dokładnie 3,5-4 m, a reszta pokryta jest ziemią.

W celu zasysania powietrza zainstalowana jest pionowa rura, a inna rura przy wylocie filtra kamiennego służy do zasilania pomieszczenia. Warto zauważyć, że naprawa wentylacyjnych wymienników ciepła wykonanych tego typu jest praktycznie niewymagana. A jeśli nagle pojawi się taka potrzeba, bardziej wiąże się to z czyszczeniem lub wymianą rury ssącej, co nie jest trudne.

Wniosek

Jak widać, ze wszystkich wymienionych rodzajów systemów wymiany ciepła najłatwiej jest zbudować kanał powietrzny kanałowy własnymi rękami. Zaletą jest to, że filtruje on strumień powietrza, ale jest to również jego wada, ponieważ filtr spowalnia przepływ.
