Deflektor wentylacyjny: urządzenie, zasada działania,

Deflektor wentylacji to proste urządzenie, które pozwala zwiększyć wydajność systemu w granicach 20%. Chcemy rozmawiać o zasadzie działania, cechach i typach tych urządzeń, a także skupić się na tym, jak zamontować deflektor wentylacji własnymi rękami.

Deflektory systemów wentylacyjnych

Urządzenie i zasada działania

Przede wszystkim należy ustalić, co deflektor ma w wentylacji, ponieważ zasięg silnie wpływa na konstrukcję urządzenia. W układach nawiewnych i wywiewnych wentylacji naturalnej deflektor jest instalowany na szczycie kanału wydechowego, aby zwiększyć siłę ciągu, tworząc obszar o zmniejszonym ciśnieniu.

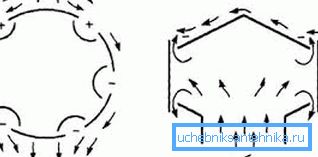

Zasada działania urządzenia opiera się na prawie Bernoulliego, którego jednym z następstw jest wpływ rozcieńczenia powietrza w strumieniu o różnym przekroju. Im wyższe natężenie przepływu, tym bardziej zauważalny spadek ciśnienia.

Zwróć uwagę! W ten sposób widzimy, że ze względu na energię wiatru dmuchającą rurę, w obszarze jej wierzchołka powstaje względna próżnia, która powoduje skierowanie mas powietrza wewnątrz rury do góry, tworząc dodatkowy ciąg.

Jeśli weźmiemy pod uwagę deflektor wentylacyjny, zobaczymy kilka głównych części (wariant TsAGI):

1. Dyfuzor. Jest to kawałek rury w kształcie ściętego stożka, który jest noszony przez wąski bok na rurze. Zwiększa ciśnienie w rurze na końcówce, w ten sposób zwiększa różnicę ciśnień i aktywność wyrzucania powietrza wywiewanego przez przepływy wiatru;
2. Parasol lub czapka. Służy do ochrony kanału przed opadami atmosferycznymi, gruzem i innymi ciałami obcymi;
3. Zewnętrzny cylinder lub obudowa. Przecina strumień wiatru, tworząc wewnątrz obszaru niskiego ciśnienia.

W wersji budowy Grigorowicza zobaczymy nieco inny obraz.

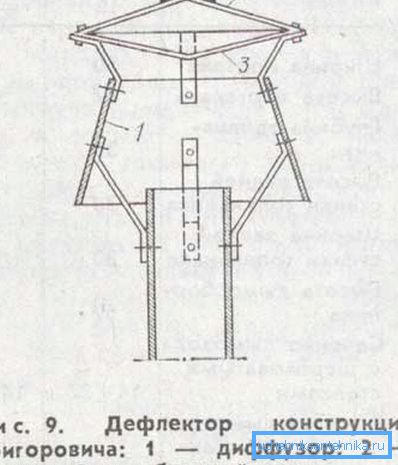

Struktura urządzenia obejmuje następujące węzły:

1. Dyfuzor. Tutaj widzimy ten sam ścięty stożek, ale noszony na rurze o szerokim boku, a przekrój tego boku przekracza przekrój końcówki. Ten szczegół jest również nazywany "szkłem", w którym to przypadku głowica lampy będzie "szkłem dolnym";
2. Parasol lub czapka. Pełni funkcję ochronną, tak jak w poprzednim przykładzie;
3. Odwróć stożek. Jest on montowany pod maską od góry w dół i służy do zapobiegania gromadzeniu się powietrza pod parasolem, a także do tworzenia wraz z dyfuzorem zwężającego się strumienia wiatru nad zaślepką.

Zwróć uwagę! W wariancie Grigorowicza widzimy, że wyrzut występuje w dwóch kierunkach: w kierunku stożka odwrotnego i w kierunku szerokiej strony dyfuzora. Natężenie przepływu pod wstecznym stożkiem wzrasta z powodu zwężenia kanału, co prowadzi do wzrostu różnicy ciśnień.

Gatunek

Wybór wentylacji do wentylacji powinien opierać się na swobodnie dostępnych odmianach i warunkach pogodowych na danym obszarze.

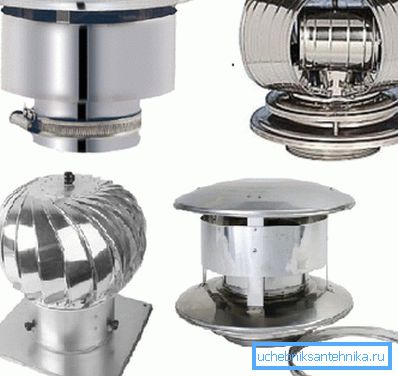

Rozważ najczęstsze modele:

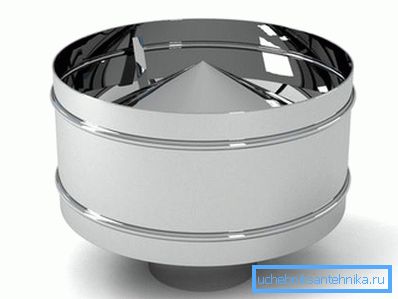

• Projekt Centralnego Instytutu Aerohydrodynamicznego (TsAGI) jest jedną z najpopularniejszych odmian. Cechy konstrukcyjne, które omówiliśmy powyżej;
• Model Grigorovich. Jest to prawdopodobnie najczęstszy typ deflektora w naszym kraju i za granicą. Projekt jest również omawiany w poprzednim rozdziale;
• Otwarta konstrukcja Astato. Również bardzo popularny i popularny ze względu na proste urządzenie i wydajną pracę;
• Modele obrotowe. Są to skomplikowane urządzenia z obracającą się częścią i specjalnym systemem noży wspierających ten obrót. Charakterystyczną cechą jest wyższa cena i wydajność;

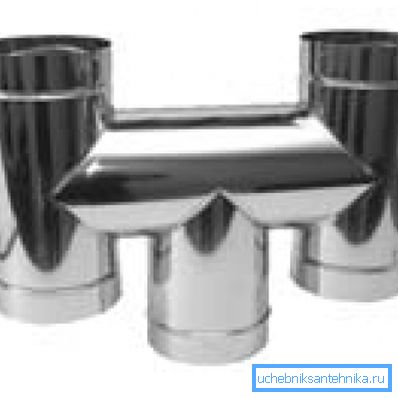

• Modele w kształcie litery "H". Wyróżniają się obecnością dwóch deflektorów naraz na jednej końcówce;
• Deflektory, weathervanes. Są to dysze rotacyjne ze stępką, która obraca konstrukcję w kierunku wiatru tak, że jej przepływy wpadają w system otworów i ostrzy, powodując efekt wyrzucania gazu z kanału.

Zwróć uwagę! Z reguły rura wydechowa jest wyświetlana na dachu. Stwarza to różnicę w wartościach grawitacyjnych ciśnienia powietrza, a także pozwala na zainstalowanie deflektora w przestrzeni otwartej na wiatr.

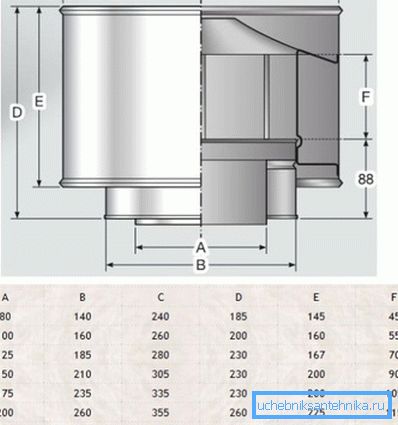

Oprócz koncepcji urządzenia potrzebujemy wymiarów przekrojów kanałów i cylindrów lub ich proporcji. Obliczenie deflektora do wentylacji odbywa się na podstawie tych stosunków lub jest przeprowadzane od zera dla określonego urządzenia.

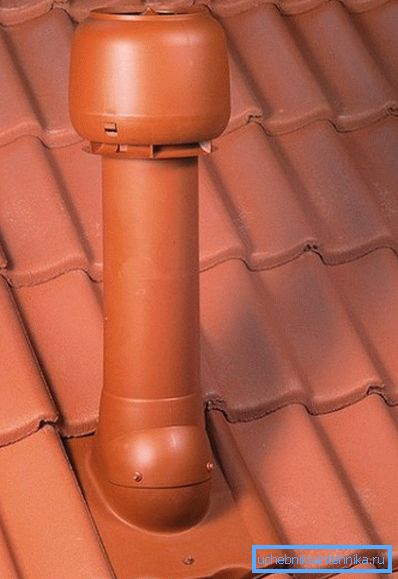

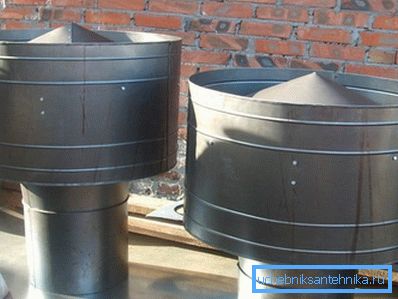

Jeśli mówimy o materiałach, w większości przypadków wszystkie modele są wykonane z dwóch rodzajów surowców: metalu lub tworzywa sztucznego. Najczęściej używane są stal ocynkowana, cyna, stal nierdzewna i aluminium.

Plastikowy odpowietrznik ma niższy koszt, różnorodność kolorów, ale obawia się wysokich temperatur i szybko ulega zniszczeniu.

Zgromadzenie

Dla tych, którzy kupili deflektor, nasze instrukcje instalacji:

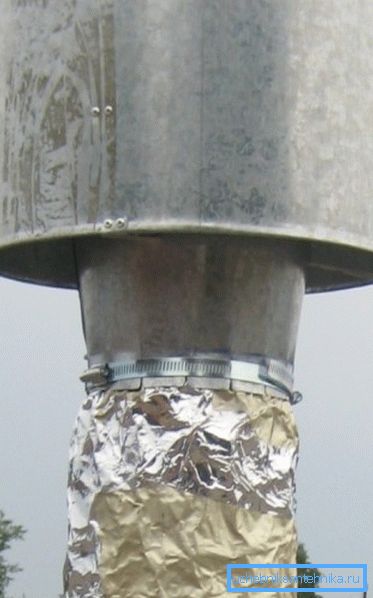

1. W większości modeli urządzenie ma dolną dyszę, która jest noszona na rurze i mocowana za pomocą zacisków, śrub lub nitów. Zacisk - najprostszy sposób montażu;

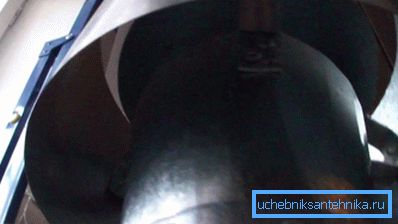

1. Nawiewnik do dolnej rury jest przymocowany do wsporników za pomocą gwintowanego złącza. Zwykle są to 3 lub 4 wsporniki, które są przymocowane do końcówki dyszy za pomocą nakrętek, a przeciwległe końce rozbieżnych wsporników są wstawiane w otwory na dyfuzorze i są również mocowane za pomocą nakrętek;

1. W górnej części obudowy dyfuzora zamontowany stojak na nasadkę. Mogą to być wsporniki śrubowe lub przykręcone płyty. Do słupków mocowana jest czapka ze stożkiem zwrotnym lub bez niego.

Zwróć uwagę! Średnica parasola musi przekraczać średnicę wylotu dyfuzora, w przeciwnym razie skośny deszcz wpadnie do kanału.

Wniosek

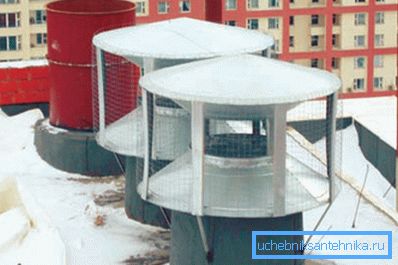

Zastosowanie deflektorów pozwala zwiększyć wentylację wyciągową i ochronić ją przed blokadą wiatru. Możliwe jest również zwiększenie ogólnej wydajności systemu i zabezpieczenie go przed wstecznym naporem.

Film wideo w tym artykule pomoże ci lepiej zrozumieć zasady dotyczące urządzenia i instalacji tego projektu.
