Dlaczego potrzebujemy i jak zlecamy prace systemów

12-10-2018
Wentylacja

Jeśli mówimy o mniej lub bardziej poważnym i odpowiedzialnym podejściu do tworzenia systemów wentylacyjnych w domu, to bez takiego etapu, jakim jest uruchomienie wentylacji, jest to konieczne, ponieważ na tym etapie wykrywane są błędy lub odchylenia od obowiązujących przepisów.

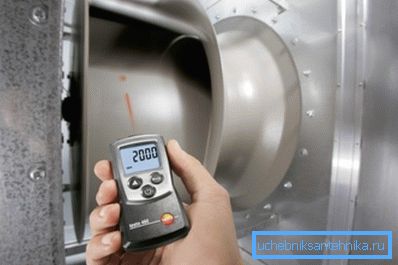

Zdjęcie sprawdź działanie okapu

Relacje z kontrahentami

Jeśli firma, która wykona wentylację w twoim domu lub budynku, odmawia przetestowania systemu tak, jak powinna być w przyszłości, to jest tego warta. Rzeczywiście, podczas takiej pracy instalatorzy i projektanci są w jakiś sposób ulepszeni poprzez identyfikowanie błędów - za każdym razem jest coraz mniej błędów.

Ponadto "testowanie" systemu mówi również o tym, jak profesjonalnie i harmonijnie budowane są relacje instalatorów, projektantów i menedżerów w wynajętej organizacji. W końcu po testach instalatorzy są rozładowani, a jeśli coś jest nie tak, to ci, którzy zaplanowali wentylację, natychmiast przyłączają się do problemu.

Projektanci

W pewnym sensie obecność w umowie klauzuli o wykonaniu takiej pracy jest sygnałem, że masz do czynienia z naprawdę poważną organizacją, której liderzy rozumieją wagę tego etapu.

Niestety, sytuacja, w której oddanie do eksploatacji w ogóle nie jest wykonywane i nie jest przewidziane w umowie, nie jest rzadkością. Pamiętaj, aby zwrócić uwagę na obecność tego przedmiotu - jego brak najczęściej oznacza, że ​​pracownicy danej firmy po prostu nie mają specjalistów z jasnym zrozumieniem praw aerodynamiki.

Sprawdź, jakie narzędzia, instrumenty zostaną uruchomione.

Znakiem profesjonalizmu jest użycie na przykład takich narzędzi:

  • anemometr i termometr;
  • mikromanometr;
  • manometr różnicowy do zakresów wentylacji;
  • barometr i tachometr;
  • przewody pneumometryczne, miernik poziomu dźwięku itp.

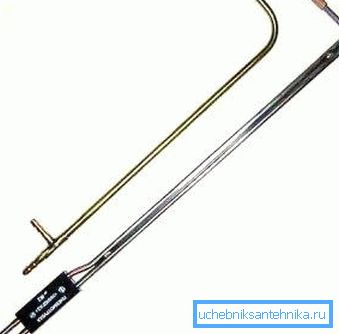

Rura pneumatyczna

Oznacza to, po prostu, uruchomienie wentylacji nie jest prymitywnym działaniem, jak włączenie przycisku uruchamiania na temat "działa - to nie działa", ale w rzeczywistości cały proces.

Uwaga: Wysoce pożądane jest, aby zlecenie zostało wykonane przez organizację wykonującą instalację systemu i jego projekt. Jeśli na tym etapie szukać innego wykonawcy, ryzyko jest wysokie, aby opóźnić uruchomienie wentylacji. Bardzo często, ze względu na to, że nie ma normalnego kontaktu między obiema firmami, szybki kontakt (a czasami wzajemne zrozumienie) może opóźnić czas na usunięcie wad, dostarczenie niezbędnych części itp.

Oczywiście, jeśli mówimy o dość prostym systemie wentylacji - na przykład dla parterowego domu prywatnego, ten etap może nie być tak ważny. Jednak przy realizacji mniej lub bardziej poważnych projektów - pełne testowanie jest naprawdę konieczne.

Poza tym później, w przypadku nieefektywnej wentylacji, testowanie będzie znacznie trudniejsze, ponieważ komunikację można zamknąć przez skierowanie, pokój zostanie zajęty przez ludzi itp.

Przykład wentylacji budynku przemysłowego

Przyjrzyjmy się minimalnym działaniom, które instalatorzy powinni wykonać na swoim własnym etapie.

Uruchomienie krok po kroku

Należy zauważyć, że jako ilustracyjne przykłady przeanalizujemy działania, które zwykle są przeprowadzane dla systemów o dość dużej skali.

Zasadniczo jednak przedstawione poniżej instrukcje mogą być podstawą do testowania mniej poważnej wentylacji, ponieważ na każdym etapie wyjaśnimy główną istotę działań, czyli to, co jest na ogół potrzebne i na co wpływa.

Zacznijmy od najprostszego.

Sprawdź działanie wentylatora

Idealnie byłoby oczywiście sprawdzić wentylatory przed ich osadzeniem w przewodach - takie wstępne sprawdzenie zwykle odbywa się na specjalnym stanowisku.

Ogólnie rzecz biorąc, podczas takich prac ujawniane są w przybliżeniu takie defekty i odchylenia:

  • Działanie przycisków startowych i tych, które regulują moc wyładowania lub zasysania powietrza;

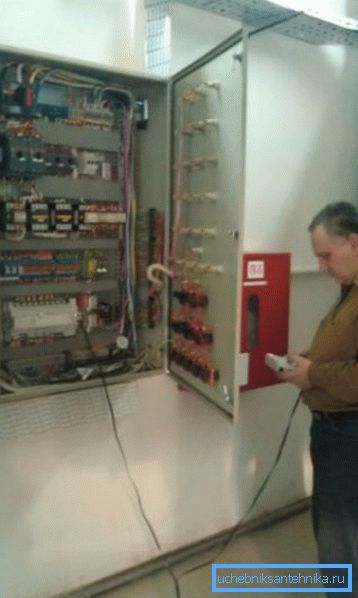

Chronić za pomocą przełączników sterujących
  • Szerokość luki między kołem a stożkiem ssania. Wskaźnik ten nie powinien przekraczać 1% całkowitej średnicy koła. Jak pokazuje praktyka, przy większej szczelinie wentylator nie jest w stanie dostarczyć zadeklarowanej siły nacisku.
  • Poprawność kierunku koła. Czynnik ten wpływa nie tylko na równomierność przepływu powietrza w danym kierunku, ale także na wydajność samego urządzenia. Jeśli koło jest zainstalowane i obraca się w nierównomiernym położeniu, występuje duże ryzyko wibracji i, odpowiednio, poluzowanie elementów złącznych, nakrętek itp.
Instalacja i regulacja wentylatora

Zwróć uwagę! Nieprawidłowo ustawione położenie wpływa również na poziom hałasu instrumentu. Im dokładniejsza instalacja, tym mniejsza liczba decybeli przeniknie do pomieszczenia.

Przy okazji, jeśli mamy być całkowicie obiektywni, to można zauważyć jeden szczegół - importowane wentylatory wytwarzają o wiele więcej hałasu niż produkty krajowe. Nie na darmo, w końcu cena urządzeń jest inna.

Więc - jeśli zaimportowany wentylator zaczął buczeć w twoim systemie, to 90%, że to są konsekwencje niewłaściwej instalacji, a nie "wina" urządzenia.

Teraz przyjrzyjmy się, jak sprawdzić działanie zamontowanych kanałów bez obecności przyrządów testowych.

Test trakcji "popularne" sposoby

Są to w rzeczywistości najprostsze czynności, jakie można wykonać, aby zbliżyć skuteczność stworzonego systemu.

Najpierw trzeba zasymulować sytuację bliską rzeczywistości - czyli stworzyć warunki sytuacji, w których planujesz operować okapem. Na przykład możesz zamknąć wszystkie drzwi, które mają być zamknięte - lub, przeciwnie, je otworzyć.

Punkty przepływu powietrza muszą być sprawdzane ręcznie - wystarczy przynieść je do otworu - jeśli ciśnienie powietrza jest naprawdę zauważalne, to w zasadzie "dopływ" działa normalnie.

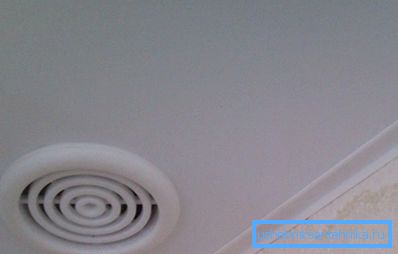

Odpowietrznik na suficie

Jeśli chodzi o układ wydechowy, trzeba sprawdzić nie za pomocą papieru, jak wielu radzi, ale z dymem. Faktem jest, że papier można wciągnąć do kanału nawet z powodu różnicy ciśnień w pomieszczeniu i kanałach powietrznych.

Ale jeśli, na przykład, osoba zapaliła papierosa, a dym nie rozprzestrzenił się po pokoju, ale został wciągnięty w kratkę wentylacyjną, to jest to pierwszy znak, że wszystko zostało zrobione normalnie.

Ale, oczywiście, dla większej pewności, kontrola instrumentalna nie będzie przeszkadzać.

Zastanów się, o co chodzi, i jaka jest akcja instrukcji.

Weryfikacja wydajności systemu za pomocą instrumentów

Okazuje się, że musimy dokonać uproszczonej regulacji, po której będziemy mogli określić przepływ powietrza.

Odbywa się to w przybliżeniu zgodnie z tym schematem:

  1. Wybrano stronę komunikacji bez zakrętów.. Jego długość powinna wynosić co najmniej 6 metrów.
  2. W punkcie najbliższego oporu wykonuje się otwór w celu włożenia rurki pneumometrycznej.. Otwór można następnie zamknąć w elementarny sposób - za pomocą korka lub zacisku.

Porada: jeżeli podobne prace związane z uruchomieniem wentylacji są przeprowadzane w zakładzie przemysłowym, wówczas możliwe jest nie angażowanie się w uszczelnianie takich otworów. Ponieważ ich obecność w rzeczywistości nie wpływa w ogóle na wydajność systemu z kanałem o dużej średnicy.

  1. Rurka pneumometryczna jest wkładana do otworu i prowadzona od ściany do ściany. Jednocześnie zmiany ciśnienia dynamicznego obserwuje się przy każdej ze ścian - jeżeli wskaźniki są w przybliżeniu takie same, to ta sekcja jest odpowiednia do dalszych testów i pomiarów.

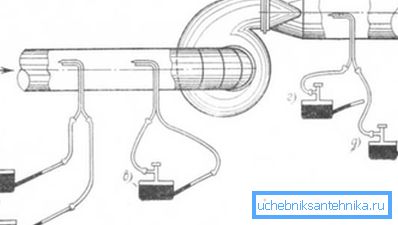

Schemat, zasada wstawiania rur
  1. Następnie określa się ruchliwość, prędkość powietrza - można to zrobić za pomocą anemometru. Jeśli uzyskane dane są zbieżne z danymi zawartymi w dokumentacji projektu, to ogólnie możemy założyć, że wszystko zostało zrobione poprawnie.

W przypadku, gdy wydajność odbiega zbytnio od normy - musisz przejść do bardziej złożonych operacji. Zazwyczaj pełne i dynamiczne ciśnienie przepływu jest mierzone przed uruchomieniem wentylatora i po jego włączeniu - w ten sposób uzyskuje się wartości przepływu powietrza. Jeśli różnica między nimi jest 5% lub nieco mniejsza, to na ogół jest to bardzo normalne.

Jeśli wskaźnik jest wyższy niż 5%, warto spróbować znaleźć odcinki zatkanych autostrad lub wewnątrz przeszkody w normalnym przepływie powietrza. Ponadto musisz sprawdzić całą linię pod kątem zgodności ze schematem - być może gdzieś, gdzie średnice elementów się nie zgadzają lub brakuje jakiegokolwiek urządzenia.

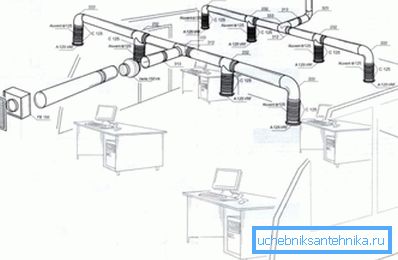

Przykładowy program wentylacji biurowej

Jeśli wszystko jest czyste, normalne, możesz po prostu spróbować zwiększyć moc wentylatora, jeśli pozwalają na to warunki techniczne i standardy dokumentacji.

I rozważmy kolejny etap testowania takiej autostrady.

Test szczelności

Ta praca nie zawsze jest wykonywana i jest często uważana za opcjonalną, dodatkową. To, czy sprawdzić dany system, zależy od jego funkcji i zadań. Ogólnie rzecz biorąc, zwykle nie jest to przewidziane, a jeśli zostanie wykonane, to koszt prac związanych z oddawaniem wentylacji odpowiednio wzrośnie.

Sposób przeprowadzenia takiego sprawdzenia jest najłatwiejszy - omówiono w poniższej tabeli.

Działanie: Istota działania:
1. Zamknij wszystkie kratki powietrzne. Jest to konieczne, aby stworzyć najbardziej odpowiednie środowisko testowe. Zgadzam się, z otwartymi dziurami prawie niemożliwe będzie określenie punktu straty.
2. Włącz wentylator. Urządzenie zaczyna wprowadzać powietrze do kanałów i, co do zasady, jeśli jest jasne, że występują znaczne straty, to miejsce dużego "otworu" oblicza się dość szybko. Jeśli jest oczywiste, że istnieją odchylenia i nie ma możliwości znalezienia punktu straty, to zamiast w powietrzu zaczyna się dym w systemie - jego przeciek na pewno będzie zauważalny. Najczęściej punkty przeciekania to słabo połączone elementy.

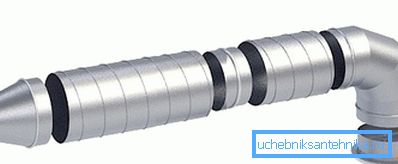

Przykład liczby połączeń w jednym potoku

Zwróć uwagę! Sprawdzanie linii pod kątem szczelności tylko słowami wydaje się prostą, prostą pracą. W rzeczywistości, również tutaj, wymaga dużego doświadczenia i umiejętności technicznych - co najmniej konieczne jest zrozumienie istoty i niuansów działań. Dlatego, jeśli ten etap musi zostać zakończony, lepiej nie ryzykować, ale powierzyć wszystko profesjonalistom.

Oto zasady i wskazówki.

Na tym skończyła się nasza recenzja - zapoznaliśmy się z ogólnymi punktami i zasadą technologii, teraz możemy podsumować.

Wniosek

Ustaliliśmy, do czego to służy i zgodnie z którym schematem uruchamiana jest wentylacja. Rozważaliśmy uproszczoną metodę testowania wydajności systemu, a także taką, w której urządzenia są już używane.

Mamy nadzieję, że podane informacje pomogą ci, a jeśli nie możesz zrobić wszystkiego samemu, to przynajmniej sprawdź, jak dobrze pracuje wynajęty zespół.

Jeśli chcesz wiedzieć więcej, zalecamy obejrzenie dodatkowego filmu tematycznego w tym artykule.
