Elastyczne przewody powietrzne do wentylacji: cechy

W tym artykule omówimy, czym są elastyczne kanały wentylacyjne, jak i z czego są wykonane oraz jakie są cechy ich zastosowania. Temat artykułu jest bardzo interesujący, ponieważ oprócz pracy w systemach przemysłowych, elastyczne przewody wentylacyjne są stosowane przy instalowaniu ekstraktów domowych w kuchniach.

Pomimo tego, że w sprzedaży dostępna jest szeroka gama sztywnych okrągłych i prostokątnych kanałów, potrzeba zastosowania elastycznych rur nie staje się mniej istotna. Powodem popularności jest to, że nie można zainstalować twardego kanału na niewygodnych częściach powierzchni.

Ponownie, na niektórych powierzchniach z dużą liczbą wystających sekcji, umieszczenie sztywnej struktury z dużą liczbą połączeń jest po prostu nieopłacalne. Zastosowanie wielu kranów może zastąpić zakup elastycznej rury, która charakteryzuje się wysokim stopniem szczelności i niezawodnością działania.

Główne odmiany

Obecnie produkowane są elastyczne metalowe i plastikowe przewody wentylacyjne do wentylacji. Obie kategorie produktów są wykorzystywane do budowy domowych systemów wentylacji wyciągowej. Rozważ bardziej szczegółowo cechy urządzenia tych gatunków.

Kanały z tworzywa sztucznego są wykonane z następujących materiałów polimerowych:

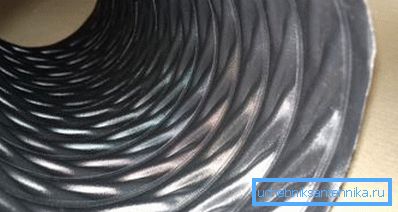

• Polichlorek winylu (PVC) ze wzmocnieniem stalowej spirali służy do produkcji kanałów o stosunkowo gładkiej powierzchni wewnętrznej.

Elastyczne kanały PVC są wytwarzane przez wytłaczanie na w pełni zautomatyzowanym sprzęcie, a zatem cena gotowego produktu jest stosunkowo niska.

Kanały PCV nie są odporne na ścieranie, ale jednocześnie są całkowicie przezroczyste i dlatego są najlepszym wyborem dla okapów urządzeń w przemyśle drzewnym. Średnica produktów z PVC jest ograniczona do zakresu wielkości 16-200 mm.

Ważne: Znaczącą wadą kanałów wentylacyjnych z polichlorku winylu jest niska odporność na niskie temperatury, dlatego nie można ich stosować w systemach dolotowych połączonych z ogrzewaniem. Ponadto, takie produkty, gdy temperatura spada poniżej + 5 ° C, tracą swoją wcześniejszą elastyczność i stają się kruche.

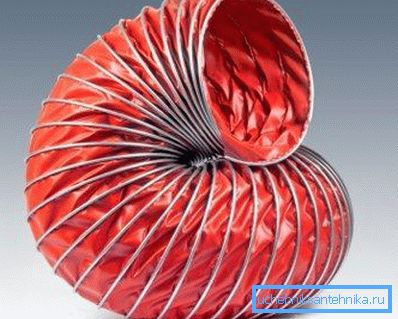

• Viniuretan ze wzmocnieniem ze stalowej spirali służy do produkcji kanałów powietrznych na zasadzie zgrzewania taśmy polimerowej z metalową spiralą.

Zaletą takich przewodów jest wysoka odporność na odkształcenia mechaniczne i wyjątkowo niski poziom hałasu. Ten rodzaj kanału wentylacyjnego jest najbardziej elastyczny. Na przykład produkt może być wiązany w węzeł, nie naruszając jego integralności.

Ze względu na dużą wytrzymałość i różnorodność rozmiarów, te elastyczne kanały powietrzne mogą być stosowane zarówno do budowy wentylacji, jak i do podłączania systemów klimatyzacyjnych.

• Kanały powietrzne wykonane z poliolefin lub poliuretanu (PU) ze stalowym wzmocnieniem spiralnym wykazują średnią wytrzymałość. Produkty mogą być stosowane w urządzeniu z wyciągów domowych. Istotną wadą takich produktów jest niska aerodynamika żebrowanej powierzchni wewnętrznej.

Ważne: ze względu na brak gładkości ścian wewnętrznych kanały powietrzne wykonane z tych materiałów są bardziej podatne na blokowanie niż ich odpowiedniki o gładkiej powierzchni wewnętrznej.

Wyroby metalowe prezentowane są w następujących kategoriach:

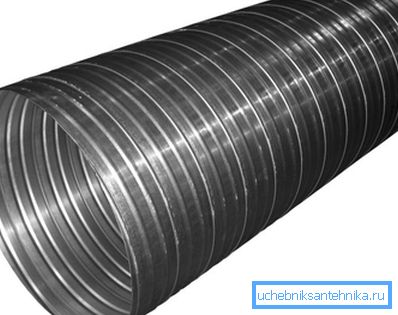

• Stalowe kanały powietrzne do wentylacji wykonane są z blachy stalowej, cięte na taśmy. Taśma jest ukształtowana w spiralę, po czym jednoczęściowa rura jest wytwarzana z kęsa.

Takie projekty wyróżniają się dużą wagą i dużą wytrzymałością. Aby uzyskać większą trwałość, stal jest ocynkowana przed rozpoczęciem prac produkcyjnych.

• Aluminiowe kanały powietrzne do wentylacji również wykonane z metalowej taśmy, z której tworzy się okrągłą rurę. Powstające żebra połączone są ze sobą za pomocą składanego zamka.

Takie produkty można wygiąć prawie pod odpowiednim kątem, bez uszkodzenia szczelności. Ponadto produkty aluminiowe, podobnie jak ich stalowe odpowiedniki, są skutecznie stosowane w zakresie temperatur od -30 ° C do + 300 ° C.

Ważne: Elastyczne przewody metalowe nie są najlepszym rozwiązaniem do wielokrotnego użytku. Jeśli kanał wentylacyjny jest zainstalowany i przyjmuje wymaganą formę, pożądane jest, aby nie wyprostować go później.

Obsługa elastycznych przewodów wentylacyjnych

Zgodnie z TU 36 736 93 dla metalowych przewodów wentylacyjnych produkty te znajdują zastosowanie w różnych dziedzinach przemysłu, w aranżacji budynków mieszkalnych i publicznych itp.

Nowoczesne technologie umożliwiają wytwarzanie takich rur nie tylko elastycznych, ale także naprawdę szczelnych. Pomimo zwiększonej funkcjonalności i popytu cena przewodów elastycznych jest niewiele wyższa niż koszt sztywnych analogów.

Ważnym warunkiem zapewniającym sprawność działania tych produktów jest prawidłowość prac instalacyjnych. Ponadto, efektywność działania kanałów powietrznych można zapewnić przez czasowe czyszczenie wnęki wewnętrznej przed zatkaniem.

Zastanów się, jakie są cechy instalacji elastycznych kanałów.

Funkcje instalacji

Łącząc metalowe kanały wentylacyjne podczas pokonywania zakrętów, aby uzyskać optymalne napięcie, należy zastosować metalowe sztywne łuki z regulowanym kątem obrotu. Kolano jest sztywno zamontowane na konstrukcjach nośnych i dzięki temu możliwe jest zapewnienie wymaganego naciągu przewodu na pośrednich odcinkach linii.

Ta technologia montażu zapewnia takie korzyści, jak:

• Zmniejszenie oporu wewnętrznej powierzchni kanału, ponieważ tuleja wewnętrzna jest odpowiednio napięta.
• Możliwość regulacji kąta zgięcia w zakresie 90-180 stopni;
• Utrzymywanie wymaganego stopnia ruchliwości kanału wentylacyjnego podczas działania układu.
• Niezawodność mocowania elastycznego kanału podczas pokonywania zakrętów.
• Niskie prawdopodobieństwo zerwania elastycznego kanału wentylacyjnego w punktach zwrotnych.

Ważne: Zastosowanie przewodów elastycznych podlega szeregowi ograniczeń, w tym niedopuszczalności montażu w pionowych pionach, których wysokość jest większa niż 6 metrów. Ponadto elastyczne kanały nie powinny być stosowane bez uwzględnienia takich parametrów, jak odporność na ciepło, cechy konstrukcyjne itp.

Instrukcja instalacji zakłada zgodność z następującymi wymogami:

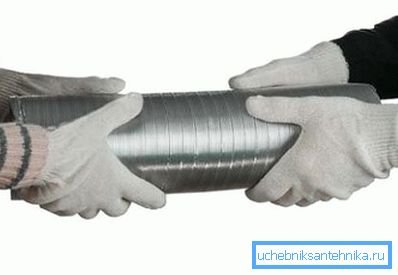

• Rozpoczynając prace instalacyjne, należy całkowicie rozciągnąć wewnętrzną tuleję kanałową własnymi rękami, aby wyeliminować zgięcia i straty ciśnienia.
• Nadmiar elastycznych rur jest odcięty. Nie instaluj systemu wentylacji, pozostawiając dodatkową długość kanału w rezerwie.
• Klamry podwieszane są wybierane z uwzględnieniem wystarczającej szerokości, w której zewnętrzna średnica płaszcza (skorupy) nie zmieni swojego kształtu.
• Do przejścia konstrukcji ścian użyjemy metalowych tulei lub adapterów, które zapewnią bezpieczeństwo przewodu elastycznego podczas instalacji i późniejszej eksploatacji.

Prace instalacyjne są wykonywane w następujący sposób:

• Elastyczne, odporne na temperaturę przewody wentylacyjne są wycinane w stanie rozciągniętym za pomocą metalowych nożyczek, a spiralna część jest pogryziona przez maszynki do strzyżenia. Podczas pracy z kanałami z tworzywa sztucznego, skorupa polimerowa jest cięta ostrym nożem, a spirala jest odgryziona przez szczypce.
• Połączenie wykonuje się za pomocą złączki typu smoczkowego, aluminiowej taśmy samoprzylepnej lub mastyksu. Wejście kanału do dyszy musi wynosić co najmniej 50 mm
• Połączenie dla dodatkowej wytrzymałości umocować nylonowy lub metalowy krawat.
• Montaż kanałów półsztywnych odbywa się poprzez mocowanie do kołnierzy i mocowanie za pomocą śrub.
• Pod koniec pracy sprawdzamy szczelność połączeń.

Wniosek

Teraz już wiesz, jakie są kanały powietrzne PVC do wentylacji i ich metalowe odpowiedniki. W rezultacie będziesz mógł wybrać te modyfikacje kanałów wentylacyjnych, które spełnią wymagania stosowanego schematu wymiany powietrza.

Możesz znaleźć więcej przydatnych i przydatnych informacji, oglądając wideo w tym artykule.
