Elementy wentylacji i ich wartość w systemie
Jak wiadomo, każdy system składa się z zestawu komponentów, które zapewniają płynne działanie i utrzymanie optymalnych warunków wewnątrz lokalu. Mogą to być produkty wykonane z różnych materiałów, a jeśli wcześniej używano wcześniej części metalowych, obecnie coraz częściej stosowane są plastikowe elementy wentylacyjne, wyróżniające się niską wagą i dość przystępnym kosztem.

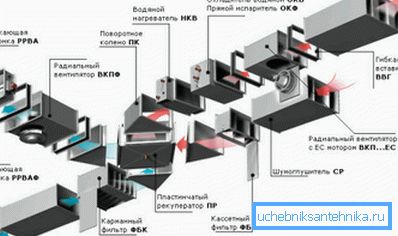

Główne rodzaje elementów
Pomimo faktu, że liczba różnych elementów jest bardzo duża, istnieje pewna lista, która jest używana prawie zawsze, rozważ główne węzły, które są obecne w prawie każdym systemie.
| Wentylatory i systemy wentylacyjne | Za pomocą tego typu urządzenia można przenosić powietrze przez system lub przeprowadzać jego bezpośredni dopływ lub odpływ z pomieszczenia. Jeśli objętość powietrza jest duża, wówczas stosowane są całe instalacje o wysokiej wydajności, zdolne do wykonywania wentylacji przez długi czas. |
| Kanały powietrzne | Poprzez te elementy powietrze jest poruszane we właściwym kierunku. Bez tych prostych komponentów funkcjonowanie systemu jest niemożliwe, dlatego pożądane jest wybranie produktów wysokiej jakości, ich cena jest nieco wyższa, ale zarówno funkcjonalność, jak i wygląd są znacznie lepsze. |
| Nagrzewnice powietrza | Używany w komunikacji, która może zmieniać temperaturę dostarczanego powietrza. Co więcej, najczęściej używane są grzejniki, ponieważ można je wykorzystać do obniżenia kosztów ogrzewania poprzez utrzymanie optymalnej wilgotności i składu powietrza. |
| Filtruj elementy | Bez filtrów powietrza trudno sobie wyobrazić nawet najprostsze systemy. Dzięki nim kurz z ulicy nie dostaje się do budynków, czasami dochodzi do odwrotnego procesu, gdy powietrze z zakładu produkcyjnego jest oczyszczane ze szkodliwych składników w celu uniemożliwienia przedostania się do atmosfery |
| Elementy regulacyjne i blokujące | Zaprojektowany, aby zmienić intensywność nawiewu powietrza, a także jego redystrybucję i mieszanie przy jednoczesnym regulowaniu wskaźników temperatury. Istnieje wiele odmian tego typu węzłów, które są wybierane indywidualnie dla każdego projektu. |
| Dystrybutorzy powietrza | Ta grupa produktów obejmuje wszystkie elementy, przez które powietrze wchodzi do pomieszczenia lub jest z niego usuwane. Wykonane są w postaci kratek, paneli, zespołów, dodatkowo wyposażone w wentylatory, elementy szczelinowe itp. |
| Elementy izolacji termicznej | Są one stosowane do izolowania przewodów powietrznych w celu zapobiegania utracie ciepła lub chłodu, a także w celu uniknięcia kondensacji na powierzchni |
Funkcje węzłów systemu i ich funkcje
Przejrzeliśmy rodzaje elementów, teraz skupimy się na każdym z nich bardziej szczegółowo i szczegółowo. Ta informacja pomoże ci wybrać najlepsze opcje dla konkretnego systemu.
Wentylatory i urządzenia wentylacyjne
Jest to jeden z podstawowych elementów, ponieważ dzięki temu powietrze w układzie porusza się i powstaje spadek ciśnienia niezbędny do ruchu powietrza.
Z założenia wszystkie urządzenia tego typu można podzielić na trzy główne grupy:

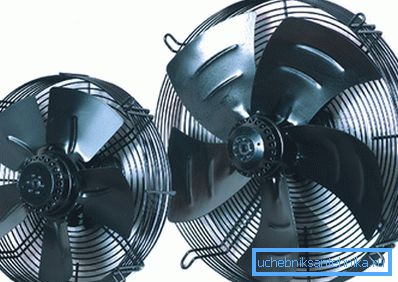

- Osiowe lub osiowe urządzenia są proste w budowie i kompaktowe, co czyni tę opcję najbardziej popularną wśród programistów.. Instrukcje instalacji są proste, więc możemy powiedzieć, że wentylator osiowy jest idealny dla małych systemów.

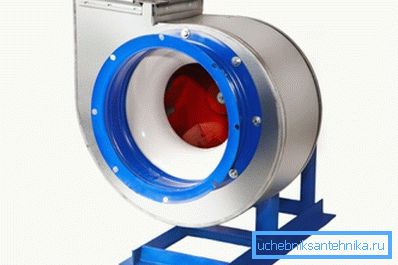

- Odśrodkowe lub, jak się je nazywa, wentylatory promieniowe, to obudowa w kształcie ślimaka, w której umieszczone są ostrza, które dostarczają powietrze w jednym kierunku. Najczęściej wykonywane w metalowej obudowie i przeznaczone są do zasysania powietrza.
- Wentylatory średnicowe są stosowane w systemach klimatyzacyjnych, a kurtyny powietrzne również są dość powszechne. Wykonane są one w formie koła o długości do 120 cm, które biegnie prostopadle do kierunku powietrza w kanałach powietrznych, dzięki czemu z łatwością można zmienić kierunek przepływu, cechami charakterystycznymi są wysoka wydajność i bardzo niski poziom hałasu podczas pracy.
Wentylatory można zakupić oddzielnie, jak i jako oddzielną sekcję lub jednostkę, czyli wszystkie elementy są montowane w jednym węźle, który jest instalowany w określonym miejscu, zgodnie z typem układu, można wyróżnić następujące opcje:
- Instalacje zlokalizowane w kanałach wentylacyjnych.
- Układy wewnętrzne umieszczone w komorach wentylacyjnych.

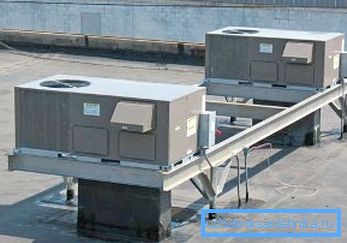

- Systemy dachowe.

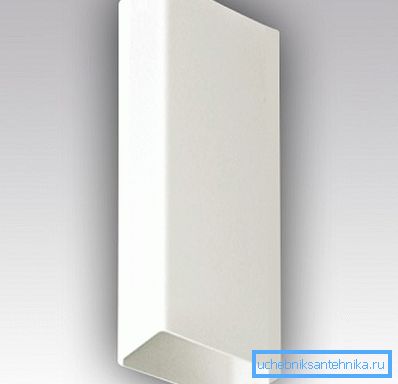

Kanały powietrzne
Wszystkie elementy kanałów wentylacyjnych można podzielić na grupy według określonego atrybutu, na przykład według materiału produkcyjnego dostępne są następujące opcje:
- Wyroby metalowe (najczęściej wykonane z ocynkowanej lub ze stali nierdzewnej).
- Konstrukcje metalowe to jednostki z tworzywa sztucznego, które dodatkowo wzmacniane są warstwą metalowej lub metalowej ramy.
- Wyroby z tworzyw sztucznych różnią się materiałem, z którego są wykonane, ponieważ różne rodzaje tworzyw mają różne cechy.
Zwróć uwagę! Jeśli wykonujesz pracę samodzielnie, musisz wybrać produkty z połączeniami kołnierzowymi, ponieważ jest to najłatwiejsza i najwyższej jakości opcja.
Nagrzewnice powietrza
Stosowany w systemach, w których konieczne jest kontrolowanie temperatury przepływu powietrza, istnieje kilka głównych odmian:
- Urządzenia wodne używają wody podgrzewanej do 90-95 stopni podczas pracy. Jako wymiennik ciepła stosowane są następujące elementy: grzejniki rurowe i płytowe, rury spiralne i inne warianty.
- Systemy parowe wykorzystują ciepło pary wodnej, które jest uwalniane do powietrza przez wymiennik ciepła, który najczęściej jest wykonany z miedzi, aluminium lub innego stopu o wysokiej przewodności cieplnej.

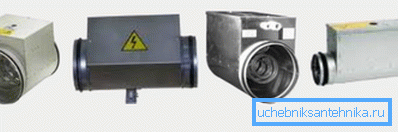

- Elektryczne nagrzewnice powietrza wykorzystują prąd, głównym elementem roboczym jest spirala, która nagrzewa się do wysokich temperatur.

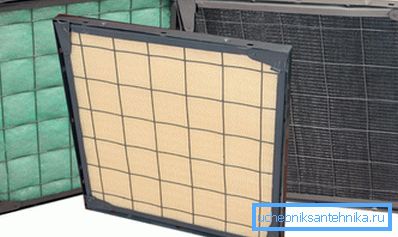

Filtry
Ta grupa produktów przeznaczona jest do czyszczenia powietrza nawiewanego lub wywiewanego. Wybierając jedną lub drugą opcję, należy kierować się stopniem zanieczyszczenia i wymaganą jakością czyszczenia.
Zgodnie z ogólnie przyjętymi standardami wszystkie filtry można podzielić na 3 główne grupy:
- Zgrubne czyszczenie.
- Dokładne czyszczenie.
- Bardzo dokładne czyszczenie.
Pamiętaj! Aby zapewnić właściwe oczyszczanie powietrza, konieczne jest, aby element filtrujący był szczelnie zamocowany w specjalnej ramie, a dostęp do niego musi być bezpłatny w celu wymiany.
Urządzenia odcinające i sterujące
Istnieje wiele rodzajów takich urządzeń, rozważ ich główne opcje:
- W zależności od sposobu wykonania zaworów istnieją nieizolowane i izolowane (izolowane) warianty.
- W zależności od charakteru pracy znajdują się elementy blokujące (dwupozycyjne) i regulujące.
- W zależności od charakteru wykonywanych funkcji możliwe jest rozróżnienie urządzeń oddzielających, mieszających i blokujących.
- Dostępne są również zawory zwrotne i tradycyjne, membrany regulujące i wiele innych, bardziej złożonych i zaawansowanych technologicznie opcji.
Dystrybutorzy powietrza
Poprzez te węzły powietrze wchodzi lub jest usuwane z pomieszczenia, istnieje ogromna liczba konfiguracji, ale najbardziej popularne są:
- Specjalny sufit.
- Budowa szczelinowa.
- Kraty o różnych rozmiarach i kształtach.
- Dysze zwiększające ciśnienie.
- Urządzenia z różnymi dyszami, które można wymienić w zależności od wykonywanych funkcji.
Wniosek
W rzeczywistości, aby uzyskać wysokiej jakości i wydajną wentylację, nie trzeba być profesjonalistą, ale mimo to lepiej skoordynować projekt systemu ze specjalistami, aby uniknąć błędów i błędów obliczeniowych.
Film w tym artykule pomoże jeszcze lepiej zrozumieć niektóre funkcje tego tematu.
