Organizując system wentylacji pomieszczeń w domu lub mieszkaniu, możemy skorzystać z trzech opcji kanałów powietrznych - sztywnych, półelastycznych i elastycznych. Są wykonane z metalu, plastiku i polimerów. Do montażu na ścianie lub suficie opracowano specjalne elementy mocujące do wentylacji, które będą dzisiaj naszym artykułem.

Ponadto pokażemy jasny przykład tego, jak to wszystko powinno się stać.

Sprzęt wentylacyjny pozwala zabezpieczyć kanał wentylacyjny

Mocowanie kanałowe

Kanały wentylacyjne mogą być mocowane na różne sposoby w płaszczyźnie poziomej i pionowej. Bardzo rzadko są instalowane w pozycji nachylonej.

Do mocowania użyj specjalnych elementów mocujących. Sposoby ich instalacji zależą od kształtu i wymiarów kanału powietrznego.

Poziomo

Podczas instalowania kanałów wentylacyjnych na ścianach lub słupach z cegły (żelbetu), metalowe klamry są stosowane w formie kwadratu. Są one wbudowane w powierzchnię za pomocą narożników.

Uchwyty na wystającej części mają otwór do zawieszenia kanału powietrznego.

Wymiary deski wychodzącej ze ściany i długość jej osadzania w powierzchni zależą od wymiarów kanału.

  1. Kanały wentylacyjne są przymocowane do kolumny z betonu zbrojonego narożnikami, rozpórkami, chustami z blachy. Stalową płytkę przymocowuje się do kolumny za pomocą kołków, po czym należy na nią przykręcić narożnik i kolumnę.
  2. Kanał powietrzny jest przymocowany do betonowego panelu za pomocą wsporników do metalowej kolumny - za pomocą zacisków i belek poprzecznych.
  3. Rury powietrzne są mocowane do belek dwuteowych za pomocą wsporników wykonanych ze stalowej lub żelaznej taśmy.

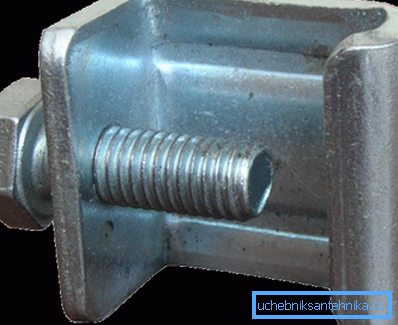

Zacisk - niezawodny łącznik do wentylacji

Pionowo

Okrągły kanał powietrzny o przekroju do 1 m przymocowany jest do ściany z cegły za pomocą podpory składającej się z:

  • metalowa konsola;
  • specjalne podszewki;
  • klamry - ze stali i rogu.

Okrągłe kanały powietrzne są przymocowane do słupa żelbetowego za pomocą wspornika składającego się z konsol przyspawanych do metalowej płyty i 2 zacisków. Te ostatnie są przykręcane po zakończeniu montażu kanału wentylacyjnego.

Wskazówka: gdy nie można zamocować wentylacji na ścianie lub filarze, można go zainstalować za pomocą dachu.

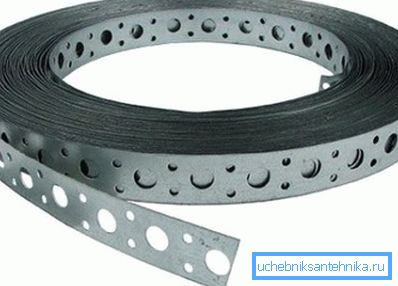

Na zdjęciu - taśma perforowana do zawieszenia skrzynki wentylacyjnej

Instalacja wentylacyjna

Poniższa instrukcja powie ci, jak zrobić wszystko poprawnie:

Poziomo
  1. Sprawdź obszar, w którym przechodzi kanał.
  2. Zainstaluj elementy złączne na ścianach i kolumnach.
  3. Zainstaluj windy na znakach i przesuń szczegóły kanału powietrznego.
  4. Zmontuj poszczególne elementy w bloki i zabezpiecz klamrami, na których będzie wykonywane zawieszenie.
  5. Zamontować kanały powietrzne za pomocą łączników kołnierzowych.
  6. Przejdź do montażu i zamocowania całego systemu wentylacyjnego do elementów przygotowanych wcześniej w ścianach i filarach.
  7. Sprawdź instalację i podłączenie sekcji wentylacyjnej do istniejących bloków w budynku.
  8. Usuń akcesoria i sprawdź działanie zmontowanego systemu.
Pionowo
  1. Zaznacz obszary, w których będzie konieczne zainstalowanie elementów złącznych.
  2. Zainstaluj je i poprowadź do części przyszłego kanału.
  3. Przymocuj wspornik, unieś i zablokuj system na ścianie zewnętrznej przed rozpoczęciem procesu.
  4. Zmontuj konstrukcję za pomocą rozstępów z oddzielnych części.
  5. Zainstaluj specjalną parasolkę i unieś zmontowaną część.
  6. Dopasuj do rozstępów i zabezpiecz w żądanej pozycji.
  7. Połącz z już zainstalowanymi częściami i zabezpiecz wszystko.

Wskazówka: gdy konieczne jest zainstalowanie wentylacji pod sufitem podwieszanym, przed montażem należy zawiesić przewody wentylacyjne, a następnie zamontować rozdzielacze powietrza do montażu sufitów podwieszanych.

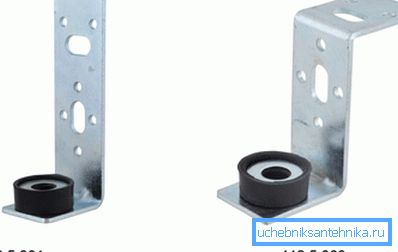

Łączniki w kształcie L i Z do prostokątnych kanałów wentylacyjnych

Metody mocowania kanałów powietrznych

Instalacja wentylacji może być przeprowadzona w następujący sposób:

  1. Zastosuj wspornik w kształcie litery L, którego cena jest dość przystępna. Przymocuj do niego elementy kanałów powietrznych za pomocą śrub lub śrub.
  2. Istnieje możliwość zamocowania prostokątnego kanału powietrznego za pomocą śrub lub śrub za pomocą wspornika w kształcie litery "Z".
  3. Mocowanie za pomocą kołków i profili:
  • wentylacja powinna opierać się o trawers;
  • części gwintowane zmniejszają przemieszczenie boczne.

Często stosuj gumowy profil, dodatkowo zapewniając izolację akustyczną kanału powietrza.

  1. Do mocowania rur o okrągłym przekroju można użyć taśmy perforowanej. Należy to zrobić za pomocą pętli lub mocowania do śruby w obszarach zazębiania. Wadą tej metody jest brak niezbędnej sztywności.

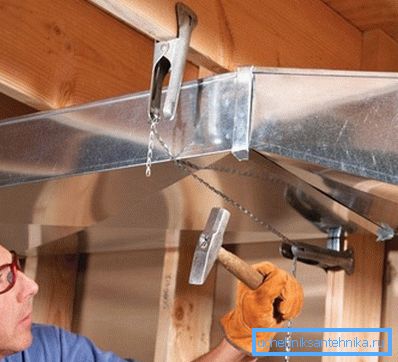

Mocowanie przewodów wentylacyjnych do sufitu własnymi rękami

Wskazówka: w przypadku rur o średnicy mniejszej niż 200 mm można zmniejszyć poziom hałasu w kanale powietrznym, jeśli używa się również zacisku w tym samym czasie, co perforowana taśma.

  1. Służy do mocowania kołków i zacisków.
  2. Czasami można użyć mosiężnej kotwy rozprężnej, którą należy włożyć do prefabrykowanego otworu i dokręcić kołek.

Wskazówka: jeśli nie można przymocować przewodów do sufitu, należy użyć do zainstalowania metalowej belki z zaciskiem, z przymocowanym do niej bolcem.

Zastosuj następujące elementy złączne do wentylacji, materiałów i urządzeń:

  • wsporniki o różnych kształtach;
  • profile;
  • przechodzić;
Używanie poprzeczek
  • ćwieki;
  • taśma dziurkowana;
  • zaciski do węża;
  • zaciski;
  • sprzęt do podnoszenia;
  • stalowe rogi;
  • żelazo w arkuszach;
  • metalowe listwy.

Wniosek

Wiarygodna instalacja systemu wentylacyjnego może zagwarantować tylko właściwe łączniki. Aby to zrobić, użyj różnych urządzeń, części i materiałów. W tym artykule opisano szczegółowo, w jaki sposób wszystkie powinny być używane w razie potrzeby.

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
