Fałdowanie do wentylacji: wybierz i zainstaluj samodzielnie

W tym artykule porozmawiamy o tym, co składa się na falę aluminiową do wentylacji i podobnych produktów z innych materiałów. Ponadto zastanawiamy się, jakie są cechy wyboru tych struktur. No i oczywiście podamy szereg praktycznych zaleceń dotyczących instalacji fal wentylacyjnych.

Informacje ogólne

Rura karbowana wentylacyjna jest niezbędnym elementem do łączenia nowoczesnych okapów. Nie ma wątpliwości, że rękaw falisty wentylacyjny nie wygląda tak zgrabnie, jak specjalne plastikowe pudełko.

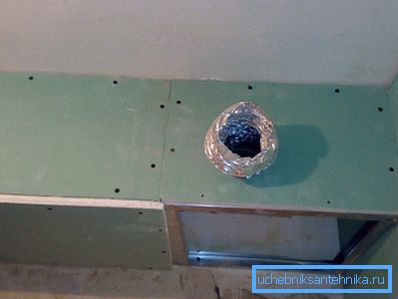

Faktem jest, że okrągły rękaw trudno jest ukryć w ścianie lub przykryć dowolnymi elementami dekoracyjnymi. Ale pomimo tych trudności, w niektórych przypadkach wąż falisty jest po prostu niezastąpiony.

Na przykład falista rura do wentylacji jest używana w trudno dostępnych miejscach, gdzie z powodu wielu zakrętów i zakrętów trudno jest zamontować zwykłe plastikowe pudełko.

Główne typy kanałów powietrznych i ich klasyfikacja

Obecnie kanały powietrzne przeznaczone do mocowania kołpaków są reprezentowane przez następujące modyfikacje.

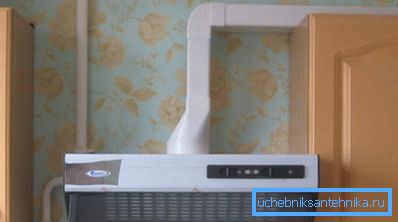

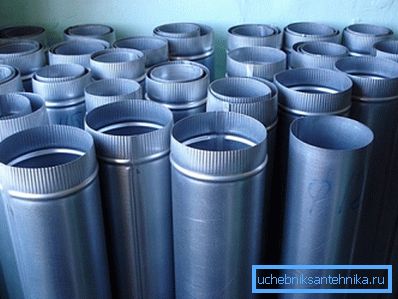

1. Rura z tworzywa sztucznego lub metalu (twarde pudełko) o idealnie gładkiej powierzchni wewnętrznej. Brak wypukłości wewnętrznej zapewnia bezgłośną pracę urządzeń wentylacyjnych. Gładka powierzchnia zewnętrzna zapewnia z kolei estetykę wyglądu elementu łączącego.

Jedyną istotną wadą takich konstrukcji jest niewielki stopień elastyczności, a co za tym idzie, niemożność zastosowania go na ścianach i sufitach o złożonym reliefie powierzchni.

Zaleca się stosowanie plastikowych kanałów powietrznych, gdy można je pokryć podwieszanym sufitem, panelami dekoracyjnymi i innymi konstrukcjami zabezpieczającymi. Cena przewodu z tworzywa sztucznego jest wysoka w porównaniu z metalowymi odpowiednikami.

1. Rura aluminiowa falista do wentylacji jest bardziej stosowną i popularną opcją, ponieważ ma wiele zalet, wśród których zauważamy:

• wysoka odporność na zużycie;
• odporność na odkształcenia mechaniczne;
• łatwość instalacji;
• niski stopień obciążenia podłóg budowlanych
• całkowita szczelność, pomimo ruchomości stawów;
• odporność na podwyższone temperatury (do + 250 ° C) i, w konsekwencji, możliwość stosowania gazów spalinowych w autonomicznych systemach grzewczych;

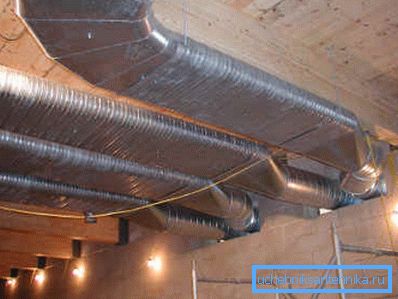

• powszechność użytkowania, ponieważ pofałdowania z takim samym sukcesem działają na terenie publicznym, mieszkaniowym i technicznym;
• rozsądna cena, a co za tym idzie, atrakcyjny koszt wykończonego systemu wentylacyjnego jako całości.

Jednak wraz z widocznymi zaletami istnieją przynajmniej oczywiste niedociągnięcia, między innymi:

• niski poziom sztywności kanału wentylacyjnego jako całości;
• niska intensywność przepływu powietrza z powodu niewystarczającej aerodynamiki wewnętrznej powierzchni ścian;
• trudność w diagnozowaniu uszkodzeń lub blokad, a także trudności w czyszczeniu i dezynfekcji przewodów wentylacyjnych;
• Ze względu na szereg cech konstrukcyjnych elastyczne przewody aluminiowe nie mogą być stosowane w wysokowydajnych systemach wentylacyjnych.

Funkcje konstrukcyjne

Elastyczne przewody powietrzne są konstrukcyjnie wielowarstwowym produktem wykonanym z aluminium i warstwą poliestru. Elementem wzmacniającym projektu jest spirala ze stali. Spirala nie tylko zapewnia wymagany stopień sztywności produktu, ale także zapewnia zmianę kierunku rury na zwojach w postaci charakterystycznego akordeonu.

Aluminiowe kanały powietrzne od wewnątrz mogą być gładkie lub faliste.

• Modyfikacje z gładką powierzchnią wewnętrzną charakteryzują się zwiększonymi właściwościami aerodynamicznymi.. Dlatego zaleca się instalowanie takich modyfikacji kanałów powietrznych na trasach długodystansowych.

Istotną wadą modyfikacji z gładką powierzchnią wewnętrzną ścian jest bardziej złożona instalacja.

• Kanały powietrzne z falistego aluminium charakteryzują się mniejszą aerodynamiką, ale pomimo tej wady można je ustawić w dowolnym kierunku, co znacznie upraszcza instalację.

Funkcje wyboru

Na co zwracać uwagę wybierając przewód falisty do wentylacji? Ponieważ technologia instalacji i działania tych elementów łączących jest taka sama, niezależnie od marki producenta, skupiamy się na średnicy przekroju.

W rezultacie, aby dokonać właściwego wyboru, należy kierować się parametrami wylotu urządzenia, które planuje się przymocować za pomocą elastycznego przewodu.

Jeśli instrukcja rysunku wymaga zastosowania fal o pewnej średnicy, należy tę średnicę zastosować, ponieważ rozbieżność między rzeczywistymi wymiarami a wskazanymi wymiarami prowadzi do niemożliwości instalacji lub niewystarczającej szczelności połączenia.

Standardowe średnice produkowanych przemysłowo pofałdowań aluminiowych są następujące:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Z reguły wymienione wielkości są wystarczające do zainstalowania wszystkich ekstraktów produkowanych przemysłowo i innych urządzeń, które muszą być podłączone do systemu wentylacji.

Ważne: kupując kanał do wyciągu domowego, należy pamiętać, że kanał wentylacyjny o dużej liczbie kątów prostych i długości ponad 2 metrów ma negatywny wpływ na działanie systemu. Rozwiązaniem tego problemu może być uzyskanie mniejszego kanału o mniejszej średnicy, który można przymocować do okapu za pomocą przejściówki.

Wybór według obecności izolacji

Cena elastycznych przewodów aluminiowych zależy w dużej mierze od obecności pośredniej warstwy izolacji. Modyfikacje bez izolacji są instalowane i obsługiwane w systemie wentylacji wymuszonej, gdzie nie ma specjalnych wymagań co do poziomu hałasu i bezpieczeństwa przeciwpożarowego.

Modyfikacje z warstwą izolacji są o rząd wielkości droższe od konwencjonalnych odpowiedników, ale mimo wyższej ceny gwarantują szereg istotnych zalet, w tym: niski poziom hałasu, wysoka odporność na wysokie temperatury.

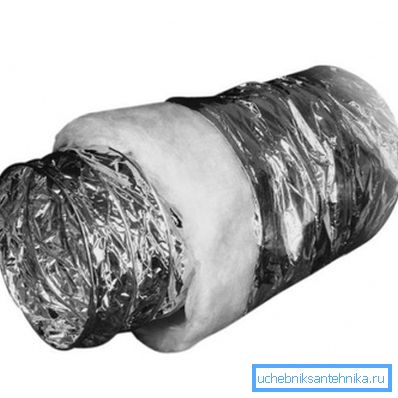

Warstwa wełny mineralnej jest stosowana jako izolacja w takich konstrukcjach. W rezultacie, konstrukcja izolowanych modyfikacji jest warstwą złożoną z warstwy aluminium, warstwy bawełny i warstwy aluminium.

Struktury wielowarstwowe są szeroko stosowane w przypadkach, gdy autostrada przebiega przez pomieszczenia, w których wysoki poziom hałasu jest niedopuszczalny.

Prace instalacyjne

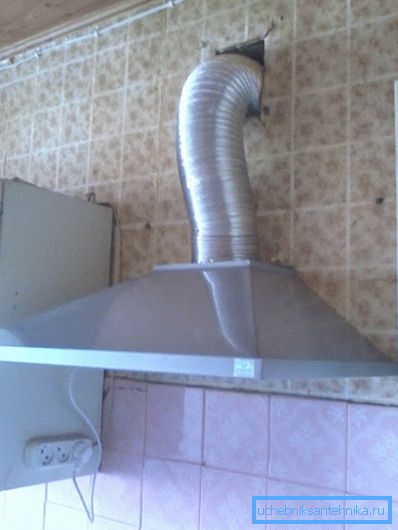

Podczas montażu w kuchni falisty rękaw wentylacyjny jest ukryty w jednej z szafek ściennych. Inną dobrą opcją jest lokalizacja rury w przestrzeni nad zestawem kuchennym.

Do instalacji nie są potrzebne specjalne adaptery, ponieważ rura jest elastyczna i przechodzi przez wszystkie kąty bez żadnego wysiłku.

Instrukcja instalacji ręcznej nie przedstawia żadnych trudności:

• Najpierw rozciągamy kanał powietrzny, aby uzyskać mniejszy hałas po uruchomieniu gotowego systemu.
• Przymocuj rurę do rury układu wydechowego za pomocą specjalnego zacisku. Podobnie falowanie jest ustalone na otworze wylotowym.
• Jeżeli urządzenie wydechowe o przekroju okrągłym jest do niego przymocowane, to bezpośrednio falowanie. Jeśli otwór jest prostokątny, należy zakupić specjalny adapter lub kanał o prostokątnym kształcie przekroju.

Ważne: użycie adapterów zmniejsza wydajność systemu. Zaleca się natychmiastowe zakupienie kanału powietrznego o tym samym kształcie i rozmiarze jak w porcie wydechowym, aby nie rezygnować z wydajności i nie eksploatować okapu w trybie rozszerzonym.

• Na końcu odpowietrznika zaleca się zainstalowanie siatki o drobnych oczkach, aby zapobiec przenikaniu różnych owadów i zanieczyszczeń z zewnątrz. Jednak podczas pracy kratka ta będzie musiała być regularnie czyszczona, aby zapobiec blokadom i pogorszeniu wydajności systemu.

Wniosek

Rozmawialiśmy więc o głównych typach kanałów powietrznych używanych w urządzeniu systemów wentylacji domowej. Ponadto uwzględniliśmy cechy doboru i instalacji elastycznych marszczeń.

Możesz znaleźć więcej przydatnych informacji, oglądając wideo w tym artykule.
