Instalacja wentylacji kotła gazowego w domach prywatnych

Żadne urządzenie grzewcze nie może być obsługiwane bez dobrej wymiany powietrza. Szczególnie ważna jest wentylacja kotła gazowego w prywatnym domu. Nie ma tutaj drobiazgów, ponieważ dotyczy to życia i zdrowia. Nieprawidłowa instalacja może doprowadzić do przedostania się tlenku węgla do strefy mieszkalnej, która jest zabójcza i nie ma koloru ani zapachu, co pociąga za sobą konsekwencje.

Kilka słów o dokumentach

Zbieranie pozwoleń nigdy nie było przyjemnym doświadczeniem. Ale, jak dobrze wiadomo, wszystkie normy i zasady są pisane na podstawie prawdziwych błędów, więc ich nieprzestrzeganie może prowadzić do wielkich problemów, a grzywna jest najbardziej nieszkodliwą rzeczą, jaka może się wydarzyć.

Instalację urządzeń gazowych w obszarach mieszkalnych reguluje kilka dokumentów. Po pierwsze, jest to SNiP 42-01-2002. Jeśli chodzi o wentylację kotłowni i pieców w prywatnych domach, wymagania te są określone w SNiP 11-35-76.

Wskazówka: Istnieje jeszcze jeden przydatny dokument o nazwie Dostaw gazu, oparty na SNiP 2.04.08-87. W tej chwili nie jest już oficjalnie ważny, ale zawiera wiele użytecznych informacji, dodatkowo na ich podstawie opracowano istniejące standardy.

Najważniejsze cechy i wymagania dotyczące aranżacji

Przed zakupem samego kotła i innych urządzeń do dystrybucji gazu konieczne jest określenie miejsca jego instalacji. Być może najważniejsza jest tutaj organizacja dobrej wymiany powietrza.

Wymagania

W pomieszczeniach z urządzeniami do dystrybucji gazu, w których nie ma stałego profesjonalnego nadzoru, zgodnie z normami, przyjmowane są następujące zasady dotyczące instalacji wentylacji.

• W przypadku izolowanych kotłów znajdujących się w budynkach mieszkalnych pełna wymiana powietrza przez 1 godzinę powinna nastąpić co najmniej 3 razy.. Co więcej, ważne jest to, że dane te pochodzą od uwzględnienia przepływu powietrza do pieca kotłowego.
• Zgodnie z wymaganiami wysokość sufitu w kotłowni powinna wynosić 6m. Ale w budownictwie prywatnym jest praktycznie nierealne, dlatego na każdy metr obniżenia sufitu wymiana powietrza w pomieszczeniu powinna zostać zwiększona o 25%.
• Z reguły taka liczba cykli wymiany powietrza w małym pomieszczeniu jest bardzo trudna do zapewnienia w sposób naturalny, dlatego w większości przypadków należy zainstalować sztuczny dopływ.

Ważne: te zalecenia dotyczą zarówno instalacji gazowych, jak i paliw stałych. Istnieje tylko niewielka różnica w instalacji.

Obliczanie parametrów systemu

Właściwie wykonane obliczenia są kluczem do długiej i bezpiecznej eksploatacji sprzętu. Profesjonalne projekty są dość złożone, obejmują rozliczanie wszystkich parametrów. Jednak w przypadku prywatnych mieszkań często okazuje się, że są zbędne, wszystko sprowadza się do kilku formuł, za pomocą których można obliczyć podstawowe dane własnymi rękami.

Aby dowiedzieć się, jakiej średnicy przewodu potrzebujesz, aby zapewnić naturalną wymianę powietrza, musisz mieć następujące dane.

1. Przede wszystkim jest to objętość samego pokoju mierzona w metrach sześciennych.
2. Należy również wziąć pod uwagę prędkość, z jaką porusza się powietrze w rurze, przy wentylacji naturalnej ten parametr wynosi 1 m / s.
3. Ostatnim elementem jest ten sam współczynnik wzrostu liczby cykli wymiany powietrza, w zależności od tego, o ile niższa jest wysokość sufitu w porównaniu z wartością odniesienia 6m.

Następnie, dla jasności, rozważmy obliczenia kanału na konkretnym przykładzie.

• Załóżmy, że pokój ma szerokość 4, długość 3m, a wysokość sufitu wynosi 2,7 m. Pomnóż dane i uzyskaj objętość 32,4 m.
• Co do współczynnika wymiany powietrza, obliczymy go w następujący sposób: (6m - 2,7m) x 0,25 (procent spadku) + 3 (liczba cykli dla 6m) = 3,8.
• Teraz możemy obliczyć, ile powietrza powinno wydostać się z tego pomieszczenia przy naturalnej wentylacji w ciągu 1 godziny: 32,4 m? x 3.8 = 123m?
• Za pomocą tych danych obliczamy odcinek kanału dla naturalnej wymiany powietrza. Aby to zrobić, podziel 123m? Na 3600 (liczba sekund w ciągu 1 godziny). Uzyskujemy, że wentylacja pomieszczenia z kotłem gazowym musi być prowadzona kanałem o wysokości 0,034 m ?.

Jak widać, instrukcja jest bardzo prosta. Często rury wentylacyjne kotłów gazowych są brane pod uwagę, ponieważ ich cena jest znacznie niższa. Eksperci zalecają rury kanalizacyjne z PVC. W powyższym przykładzie będzie to przekrój 204 mm.

Często niewygodne i niepraktyczne jest montowanie kanałów powietrznych o dużych przekrojach. W takich przypadkach montuje się standardowe kanały o przekroju 100-150 mm i montuje się na nich ciśnienie wymuszone. Najłatwiej jest zamontować wentylatory dolotowe i wyciągowe o tej samej mocy. W zależności od objętości wybranej mocy urządzenia.

Ważne: obliczenia wykonano dla jednego kanału, ale w pomieszczeniu są 2, dopływ i wydech. Oba te kanały muszą mieć tę samą średnicę, w tym przypadku 204 mm.

Zalecenia dotyczące instalacji

Sam właściciel decyduje o wymuszonej lub naturalnej wentylacji, w oparciu o charakterystykę swojego wyposażenia i parametry konkretnego pomieszczenia. Pokazaliśmy, jak przeprowadzić najprostsze obliczenia, a następnie przystąpić do instalacji samego systemu. Istnieją również ograniczenia i zasady.

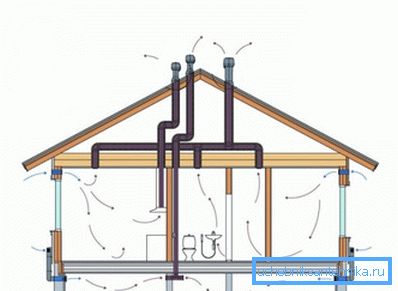

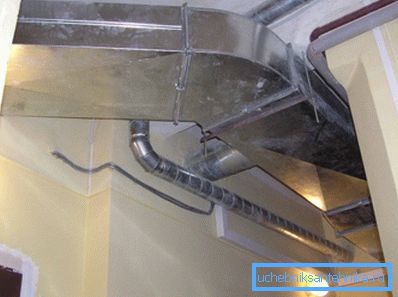

Jak wiadomo, kanały powietrzne można układać poziomo lub pionowo. Jeśli chodzi o instalację poziomą, dotyczy to tylko systemów z wtryskiem wymuszonym. Dodatkowo muszą być proste, bez żadnych zwrotów akcji. Długość linii zależy od parametrów i mocy urządzenia.

Kanały pionowe mogą być stosowane zarówno do sztucznej, jak i naturalnej wentylacji. Minimalna długość prostego kanału pionowego musi wynosić co najmniej 3m. W przeciwnym razie mogą wystąpić przerwy z naturalnym obciążeniem.

Eksperci zalecają instalację połączonego systemu, w przypadku awarii wymuszonej wentylacji można zmniejszyć obciążenie sprzętu. W rezultacie system będzie mógł pracować z naturalną wymianą powietrza.

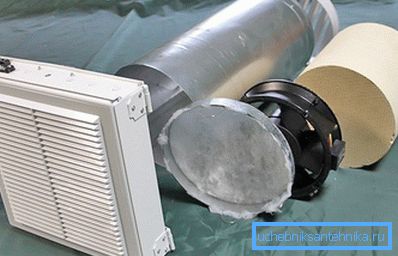

Niezależnie od tego, który system preferujesz, ilość powietrza usuwana z pomieszczenia musi być równa napływowi. Nie powinieneś polegać tylko na wentylatorze nawiewnym, powinieneś także zainstalować sztuczny zastrzyk na okapie.

Lokalizacja wlotu i wylotu jest określana w zależności od miejsca, w którym znajduje się kocioł. Ale dopływ jest zawsze wykonywany bezpośrednio w pobliżu kotła lub za urządzeniem.

Kaptur powinien być umieszczony w górnej części pomieszczenia, najlepiej jak najbliżej sufitu lub bezpośrednio w suficie. Jednocześnie odległość między kanałem wlotowym i wylotowym powinna być jak najdłuższa. Idealnie przeciwstawne diametralnie.

W przypadku mocnych urządzeń zainstalowanych w domkach z dużym kwadratem i kilkoma piętrami, ich wylot wentylacyjny powinien być wyposażony osobno. Z reguły ma wyładowanie wymuszone, jest zamontowany na zewnętrznej ścianie budynku i wychodzi ponad grzbiet dachu.

Na wideo w tym artykule możesz zobaczyć szczegóły instalacji.

Wniosek

Chociaż instalacja systemu wentylacji w prywatnym domu nie jest szczególnie trudna i można ją wykonać ręcznie, obliczenia należy traktować poważnie. Jeśli nie jesteś pewien swoich umiejętności, powinieneś zaufać profesjonalistom.
