Jak wybrać wentylator do wymuszonego systemu wentylacji

Aby właściwie wyposażyć we własnym domu system wentylacji wymuszonej z wymuszoną cyrkulacją powietrza, najpierw trzeba wybrać najbardziej odpowiedni wentylator osiowy, odśrodkowy lub kanałowy dla wszystkich niezbędnych parametrów, co jest najważniejszym mechanizmem operacyjnym tego systemu.

Wybierając to urządzenie, należy wziąć pod uwagę dużą liczbę różnych czynników zewnętrznych, takich jak: całkowita objętość wentylowanej przestrzeni mieszkalnej, kształt, materiał i przekrój poprzeczny kanału powietrznego, minimalna i maksymalna temperatura powietrza atmosferycznego, całkowita długość systemu wentylacyjnego, a także kilka innych ważnych czynników. wskaźniki.

Przegląd krajowych fanów

Aby ułatwić czytelnikowi wybór najbardziej odpowiedniej opcji dla siebie, artykuł ten zawiera opis różnych typów wentylatorów elektrycznych zaprojektowanych do użytku w domowych systemach wentylacyjnych, a także ich główne cechy i krótki przegląd głównych zalet i wad danego modelu.

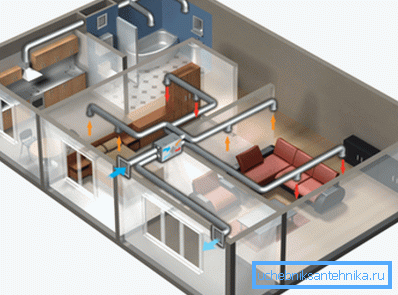

Jednocześnie ten artykuł może być traktowany jako kompletna instrukcja wyboru wentylatora wyciągowego lub dmuchawy do domowego systemu wentylacji z wymuszonym obiegiem powietrza.

Cel i główne funkcje

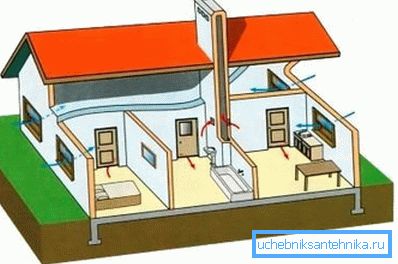

Normalne funkcjonowanie domowego systemu wentylacji z naturalną cyrkulacją powietrza staje się możliwe z powodu niewielkiego spadku ciśnienia atmosferycznego w obszarze między wlotem kanału doprowadzającego powietrze a wylotem kanału wylotowego.

Jednocześnie w celu normalnego działania takich systemów muszą być spełnione jednocześnie następujące warunki:

1. Aby zapewnić niezbędną różnicę ciśnienia atmosferycznego i, odpowiednio, naturalny ciąg w układzie, konieczne jest, aby wylot znajdował się na wysokości co najmniej 4 metrów powyżej, w stosunku do poziomu wlotu.
2. Aby zapewnić niezbędną wydajność, przy małej prędkości powietrza konieczne jest zastosowanie kanałów powietrznych o dużym przekroju.
3. Kształt przekrojów przewodów wentylacyjnych powinien być jak najbardziej zbliżony do obwodu, a ich powierzchnia wewnętrzna powinna być jednolita i gładka, aby nie tworzyć turbulencji turbulentnego przepływu powietrza.

Jeżeli w obwodzie układu wentylacyjnego znajduje się wentylator elektryczny, przestrzeganie powyższych warunków nie jest konieczne z następujących powodów:

1. Różnica w ciśnieniu powietrza pomiędzy ścieżkami wylotowymi i wylotowymi jest zapewniona przez działanie wirnika wentylatora, dlatego różnica wysokości w tym przypadku nie ma podstawowego znaczenia.
2. W systemach wentylacji wymuszonej prędkość przepływu powietrza jest znacznie wyższa, tak że kanały powietrzne nawet niewielkiego odcinka mają wyższą przepustowość.
3. Wentylatory wtryskowe lub wywiewne umożliwiają uzyskanie większego spadku ciśnienia w układzie niż w przypadku naturalnej trakcji powietrza, dlatego w większości przypadków można zignorować opór wewnętrznych powierzchni i turbulentne skręty.

Zwróć uwagę! Maksymalna prędkość powietrza w systemach wentylacji naturalnej wynosi 1 m / s, natomiast w systemach z wymuszonym wtryskiem powietrza lub wypompowywaniem powietrza jego przepływ może się zmieniać z prędkością co najmniej 3 m / s.

Odmiany fanów domowych

Prawie wszystkie wentylatory domowe są napędzane silnikiem elektrycznym, ale wiele modeli różni się mocą silnika, prędkością, wydajnością, maksymalnym ciśnieniem roboczym, typem używanego wirnika, dostarczaniem powietrza, rozmiarem, masą i wieloma innymi parametrami technicznymi.

W oparciu o zasadę dostarczania powietrza i rodzaj zastosowanego wirnika wszystkie istniejące modele można podzielić na kilka typów.

1. Najprostszymi, ale jednocześnie najpopularniejszymi modelami najczęściej stosowanymi w życiu codziennym są osiowe wentylatory elektryczne.

1. Modele z odśrodkowym układem wtrysku powietrza, które są w stanie wytworzyć wyższe ciśnienie i rozwijają większą prędkość ruchu strumienia powietrza, są uważane za bardziej wydajne.
2. Jedną z odmian takich modeli jest układ o średnim układzie łopatek, ale ze względu na uciążliwą konstrukcję praktycznie nie stosuje się go w życiu codziennym.
3. Do instalacji w kanale zastosowano wentylatory kanałowe o niewielkich rozmiarach i stosunkowo niskim poziomie hałasu.

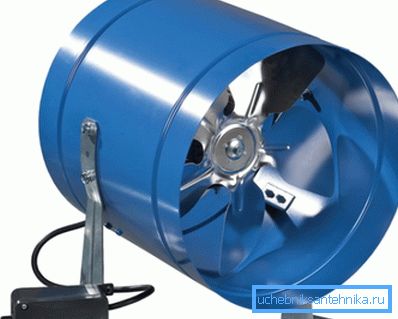

Wentylatory osiowe

Osiowy, lub inaczej mówiąc, wentylator osiowy otrzymał tę nazwę, ponieważ podczas jego działania kierunek ruchu strumienia powietrza jest usytuowany na tej samej osi z płaszczyzną wirnika roboczego.

Schemat ten jest szeroko stosowany w domowych systemach wentylacyjnych, ponieważ ma następujące zalety:

1. Silniki elektryczne Takie urządzenia z reguły mają niskie zużycie energii, dlatego są dość ekonomiczne i mogą pracować przez długi czas bez zatrzymywania się.
2. Osiowe wentylatory domowe nie są w stanie wytworzyć wysokiego ciśnienia, ale jednocześnie ich moc wystarcza, aby stale zmieniać całą objętość powietrza w pomieszczeniu. Ten tryb pracy pozwala zapewnić równomierną wymianę powietrza przez cały czas pracy, a jednocześnie pozwala pozbyć się dymu i nieprzyjemnego zapachu, a także uniknąć wystąpienia przeciągów.
3. Osiowy obwód wtrysku Powietrze ma najprostszą konstrukcję, która jest prostym kanałem powietrznym z umieszczonym w nim wirnikiem i napędowym silnikiem elektrycznym, dlatego cena takich urządzeń jest znacznie niższa niż koszt innych bardziej złożonych modeli.

Wskazówka! Kolejną zaletą wentylatorów osiowych jest najniższy poziom hałasu, między innymi podobne urządzenia, dlatego najczęściej są one stosowane jako wyciągi do wentylacji kuchni, łazienki, łazienki, łazienki i innych pomieszczeń domowych.

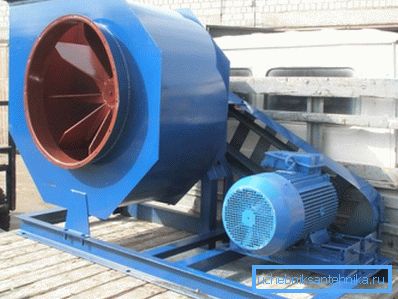

Wentylatory wyciągowe i ciśnieniowe typu odśrodkowego

Do obsługi skomplikowanych systemów wentylacyjnych z dużą liczbą kanałów powietrznych i różnych urządzeń pomocniczych, a także z dużą długością głównych kanałów wtrysku i odprowadzania, wymagane są wysokowydajne wentylatory przemysłowe, zdolne do przenoszenia dużej masy powietrza w krótkim czasie.

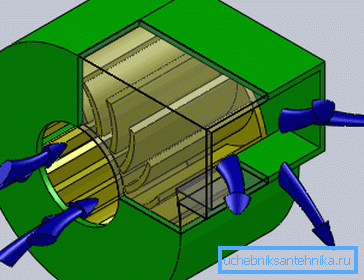

Najczęściej, aby rozwiązać takie problemy, stosuje się urządzenia z układem odśrodkowym do przenoszenia powietrza, których zasada działania jest następująca:

1. Ciałem roboczym maszyny jest zewnętrzna metalowa obudowa ze stali nierdzewnej lub ocynkowanej, wewnątrz której umieszczony jest bęben obrotowy na łożyskach kulkowych.
2. Ściany bębna zawierają dużą liczbę promieniowo zamontowanych łopatek, które podczas obracania obracają przepływ powietrza, co daje mu ruch obrotowy.
3. W wyniku obrotu, pod działaniem siły odśrodkowej, cząstki powietrza są wyrzucane ze środka obracającego się bębna do wewnętrznej strony metalowej obudowy, po czym, ściskając w zamkniętej przestrzeni, są kierowane do wylotu ścieżki wylotowej.

Wentylatory przemysłowe z reguły napędzane są przez silne silniki elektryczne pracujące w trybie stałym lub cyklicznym i uruchamiane ręcznie lub po uruchomieniu czujników automatycznej klimatyzacji.

Zwróć uwagę! Odśrodkowe wentylatory elektryczne mogą pracować równie sprawnie zarówno w celu zasilania, jak i nie w celu usuwania powietrza, dlatego też, w zależności od rodzaju połączenia, mogą być stosowane w układach wymuszonej wentylacji zasilającej i wywiewnej.

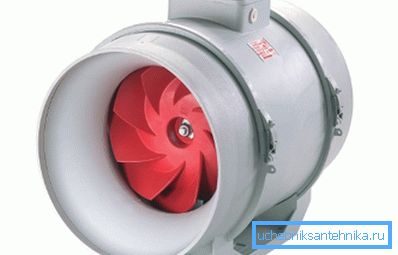

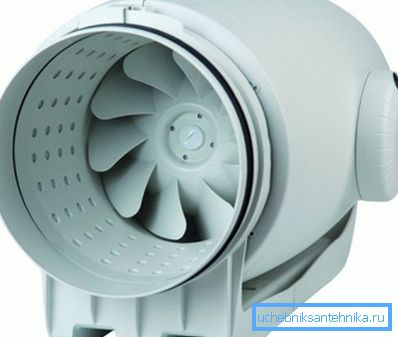

Wentylatory kanałowe

Urządzenia kanałowe przeznaczone są przede wszystkim do instalacji wewnątrz kanału powietrznego, jak również do zerwania głównej linii zasilającej lub odpowietrzającej powietrze jako niezależny lub pomocniczy mechanizm działania wentylacji nawiewnej i wywiewnej.

Wśród głównych wyróżniających cech wentylatorów kanałowych są następujące cechy wydajności:

1. Najczęściej są one wytwarzane zgodnie ze schematem osiowym, dlatego wyróżniają się kompaktowym rozmiarem i niskim poziomem hałasu.
2. Takie urządzenia można łatwo zainstalować własnymi rękami zarówno w projektowanych, jak i istniejących domowych systemach wentylacyjnych.
3. Obecnie istnieje duży wybór różnych modeli, które różnią się rozmiarem, kształtem, wydajnością i innymi parametrami technicznymi, więc wybór odpowiedniego urządzenia nie będzie trudny.

Wskazówka! Nawet w przypadku instalacji w pomieszczeniach preferowane powinny być urządzenia wykonane z tworzywa sztucznego, stali nierdzewnej lub innych materiałów odpornych na korozję, ponieważ para wodna zawsze występuje w powietrzu atmosferycznym, a systemy wentylacji i klimatyzacji mają zwiększoną tendencję do kondensacji.

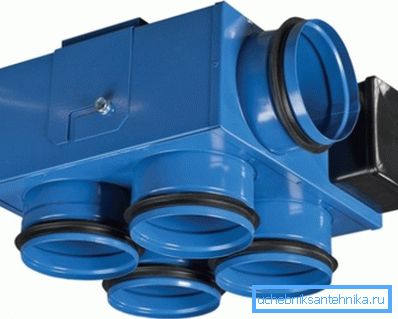

Urządzenia Multizone

W scentralizowanym systemie usuwania dymu, a także w systemie wentylacji i klimatyzacji w prywatnym domu mieszkalnym wygodnie jest zastosować wielostrefowe urządzenie, które jest wysokowydajnym wentylatorem odśrodkowym zainstalowanym w pomieszczeniu technicznym, na przykład w piwnicy lub na strychu.

Jego główną cechą jest to, że na jego obudowie znajduje się kilka kołnierzy przyłączeniowych do podłączenia przewodów odprowadzających lub odprowadzających powietrze, z których każdy może niezależnie obsługiwać różne pomieszczenia mieszkalne lub gospodarcze.

Dzięki temu jedno urządzenie może w pełni zapewnić działanie systemu wentylacji nawiewnej i wywiewnej całego budynku mieszkalnego.

Wskazówki i porady

Aby dokonać właściwego wyboru krajowego kibica, w zależności od jego celu i realizacji konkretnych zadań, należy przestrzegać następujących zasad:

1. Dla efektywnej wentylacji łazienek i urządzeń sanitarnych konieczne jest wybranie urządzenia osiowego o nominalnej wydajności co najmniej 30 m? / Godz.
2. W przypadku instalacji w pomieszczeniach o wysokiej wilgotności, np. Pod prysznicem lub w wannie, należy się upewnić, że poziom ochrony nie jest niższy niż IP.

1. Łatwo jest określić optymalną wydajność okapu kuchennego, mnożąc jego całkowitą objętość przez 10. Na przykład, rozmiar kuchni 4 x 3 m przy wysokości sufitu 2,8 m będzie wynosił odpowiednio 33,6 m?, Wydajność wentylatora wyciągowego musi wynosić co najmniej 330 m ? / godzina
2. Wydajność powietrza wywiewanego dla pomieszczeń mieszkalnych jest określana według podobnego schematu, ale w tym przypadku całkowita objętość pomieszczenia powinna być pomnożona nie przez 10, ale przez 3.
3. Jeśli to konieczne, szybko ogrzać pomieszczenie, można użyć elektrycznych nagrzewnic dla domu, w których elektryczny element grzewczy jest zainstalowany przed wirnikiem dmuchawy.

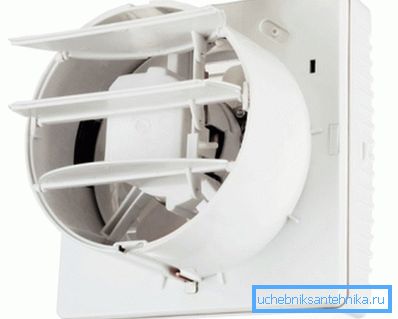

Wskazówka! Aby zapobiec niepożądanemu przedostaniu się schłodzonego powietrza atmosferycznego z ulicy do pomieszczenia, wszystkie wentylatory domowe powinny być wyposażone w zawór zwrotny.

Wniosek

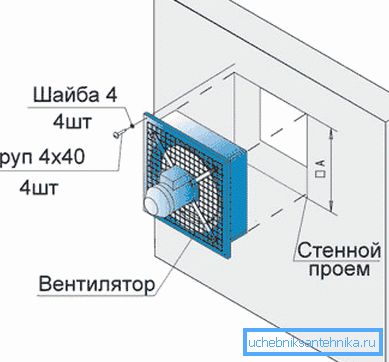

Po przeczytaniu tego artykułu możemy stwierdzić, że najlepszą opcją dla kuchni, łazienki i toalety, a także dla lokali mieszkalnych w mieszkaniu lub małym prywatnym domu jest konwencjonalny wentylator osiowy, który jest zainstalowany w otworze okiennym okna lub w kratce wentylacyjnej wspólnego pionowego pionu.

Aby uzyskać wizualny pomysł, jak zrobić to sam, możesz obejrzeć film w tym artykule lub przeczytać podobne materiały na naszej stronie internetowej.
