Jak wyposażyć wentylację kotłowni w prywatnym domu

05-06-2018
Wentylacja

Umieszczając kotłownię w domu, niektórzy właściciele zaniedbują wymagania i zasady, co może prowadzić do dalszych katastrofalnych konsekwencji. Podczas pracy kotła w pomieszczeniu powstaje rozrzedzona przestrzeń, która wymaga dostatecznego przepływu świeżego powietrza, w przeciwnym razie istnieje ryzyko odwrócenia ciągu. Dziś naszym celem jest wyjaśnienie, w jaki sposób należy przewietrzyć kotłownię zgodnie z SNiP i pokazać ją na przykładzie.

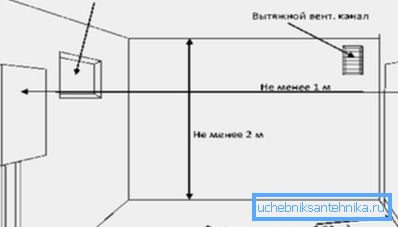

Na zdjęciu - schemat wentylacji kotłowni

Dlaczego tego potrzebujesz

Nie zapominaj, że właściwie zaprojektowana wymiana powietrza w pomieszczeniu, w którym zainstalowany jest kocioł, jest warunkiem jego eksploatacji. Jeśli zaniedbasz ten aspekt, stężenie gazów tlenku węgla w kotłowni może osiągnąć rozmiary, które zagrażają Twojemu zdrowiu, a także wszystkim mieszkającym w domu. Metody cyrkulacji mas powietrza w nim mogą być różne i zależą od rodzaju urządzenia grzewczego (patrz również artykuł Testowanie wentylacji: sprawdzone wartości i wymogi regulacyjne).

SNiP zapewnia system wentylacyjny niezbędny do usuwania nadmiaru ciepła z urządzeń i rurociągów, a także do utrzymywania czystego powietrza w miejscu pracy. Jeżeli nie można tego osiągnąć przy naturalnym ruchu prądów powietrza, wymagana jest instalacja urządzeń zdolnych do wymuszonego przewodzenia powietrza. Cena systemu w tym przypadku wzrośnie.

Zasady wentylacji kotłowni

Projektując prywatny dom, zwracamy uwagę na wszystko, co może się pojawić podczas planowania i wnętrza każdego pokoju. To właśnie na tym etapie należy starannie zaprojektować pomieszczenie dla kotłowni, które jest istotnym elementem.

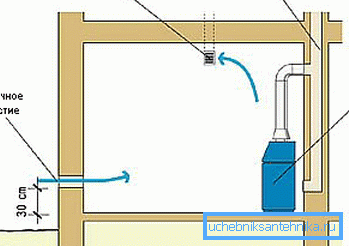

Wentylacja w kotłowni z kotłem gazowym do 350 kW

Chociaż nie wymaga żadnych specjalnych talentów projektowych, ponieważ wszystkie główne parametry są regulowane od dawna, nadal musisz podejść do zadania poważnie. W przeciwnym razie możesz narazić się na ryzyko pożaru, nie wspominając o karach za nadzór nad ogniem za naruszenie przepisów pracy.

Gatunek

Najczęściej gaz ziemny wykorzystywany jest jako paliwo w prywatnych domach, w których niezbędny jest stały dopływ świeżego powietrza, który może w wystarczającym stopniu wykorzystywać produkty spalania. Normalna wentylacja jest zwykle wystarczająca do zapewnienia właściwej wentylacji. W pomieszczeniu, w którym zainstalowane są stare drzwi i okna, powietrze przecieka przez różne szczeliny.

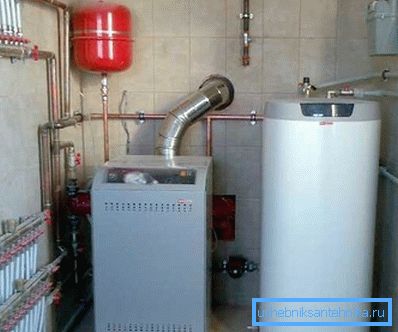

Wymiary kotłowni w prywatnym domu nie zawsze spełniają standardy

Jeśli pomieszczenie jest mniej lub bardziej szczelne, zalecamy użycie dodatkowej wentylacji. Dzięki temu można usunąć z kotłowni nadmiar produktów spalania i pozostałości niespalonego gazu, których ślady będą wyraźnie widoczne w postaci sadzy na suficie i ścianach. Jednak nieestetyczny wygląd kotłowni jest najmniejszym problemem, jaki może wywołać słaba wentylacja.

Naturalny
  1. Jest stosowany dla kotłów o mocy do 30 kW.
  2. Instrukcja umożliwia wykonanie otworu w ścianie O100-150 mm, a następnie włożenie do niego plastikowej rurki, która będzie rodzajem kanału powietrznego.
  3. Zwykła plastikowa lub metalowa siatka może zapewnić ochronę przed zewnętrznymi odpadami.
  4. Zainstalować zawór zwrotny po wewnętrznej stronie kanału, który zapobiegnie ucieczce powietrza.
  5. Zamontuj otwór wylotowy w ten sam sposób, zakrywając go na wylocie z klatek atmosferycznych w postaci śniegu i deszczu.
  6. Umieścić wlot w dolnej części sufitu za skrzynką paleniskową, aby powietrze natychmiast przepłynęło bezpośrednio do komory spalania i nie rozprzestrzeniło się w pomieszczeniu kotłowni.
  7. Ustaw otwór wylotowy nad kotłem, gdy produkty spalania wzniosą się.
Mechaniczny
  1. Jest stosowany w przypadku, gdy nie jest możliwe wyposażenie naturalnej wentylacji.
  2. Umożliwia regulację wymiany powietrza, co jest niemożliwe do zrobienia w środowisku naturalnym.
  3. Głównymi elementami systemu są wentylatory, które po wybraniu powinny dodać około 30% do maksymalnej ilości powietrza przepływającego przez kocioł.

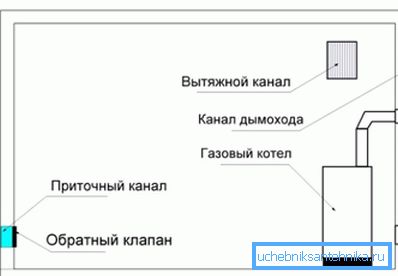

Jak wyposażona wentylacja w kotłowni prywatnego domu

Wymagania dotyczące komina

Podczas układania kominów w kotłowniach należy przestrzegać określonych zasad. Ich wdrożenie jest również bardzo ważne dla bezpiecznej eksploatacji kotła gazowego.

Rozważ bardziej szczegółowo wymagania:

  • wybierając średnicę rur, należy postępować zgodnie z instrukcją obsługi;
  • Nie podnosić rur powyżej kalenicy dachu więcej niż 5 m;
  • instalacja parasoli na kominach jest zabroniona;
  • przekrój komina powinien być wybrany zgodnie z konkretnym modelem kotła;

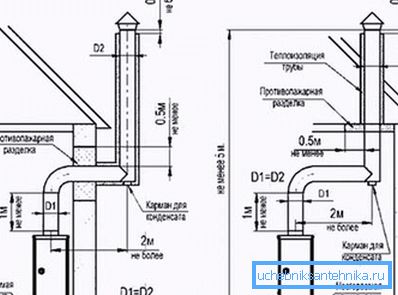

Komin gazowy
  • rura musi być cylindryczna i wykonana z metalu, konieczne jest również zapewnienie otworu do czyszczenia;
  • Zabrania się wykonywania więcej niż trzech zakrętów lub zakrętów na kominie.

Wskazówka: Poważnie podejmij wszystkie wymagania dotyczące instalacji komina, w przeciwnym razie jego nieprawidłowe działanie może spowodować tragiczne konsekwencje.

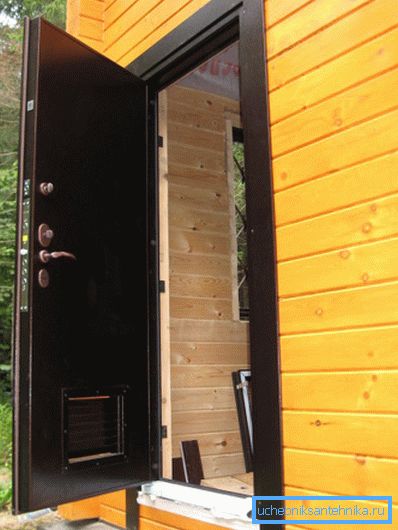

Metalowe drzwi do kotłowni z wentylacją

Jak obliczyć wentylację kotłowni w prywatnym domu

Wymiana powietrza w pomieszczeniu musi być zgodna z SNiP II-35-76.

Przewiduje takie wymagania w kotłowniach, w których nie ma stałego personelu pokładowego:

  • Podczas korzystania z urządzeń gazowych konieczne jest zapewnienie trzykrotnej wymiany powietrza przez 1 godzinę pracy kotła. W tym przypadku objętość powietrza potrzebna do utrzymania procesu spalania nie jest brana pod uwagę;
  • wysokość kotłowni powinna wynosić 6 m. Jeśli nie da się tego zrobić, co najczęściej ma miejsce w prywatnym domu, konieczne jest zwiększenie szybkości wymiany powietrza poprzez dodanie 25% na każdy metr spadku tego parametru;
  • w przypadku niedostatecznego przepływu powietrza przez kanały wentylacyjne w sposób naturalny, konieczne jest zainstalowanie wymuszonego systemu wymiany powietrza.

Wymagania te są wspólne dla kotłów gazowych i na paliwa stałe. Występują tylko niewielkie różnice w lokalizacjach instalacji systemu wentylacyjnego.

Wentylacja kotłowni gazowej - doprowadzanie i wyprowadzanie mas powietrza

Wskazówka: zanim kupisz niezbędny sprzęt i zainstalujesz kanały powietrzne własnymi rękami, powinieneś przeprowadzić obliczenia głównych parametrów.

W przypadku kotłów domowych można uprościć obliczenia, biorąc pod uwagę następujące parametry:

  1. Objętość pokoju.
  2. Prędkość powietrza (co najmniej 1 m / s).
  3. Stopa wzrostu szybkości wymiany powietrza, która zależy od wysokości sufitu.

Te charakterystyki będą potrzebne do obliczenia wymaganej średnicy kanału powietrznego.

Przykład:

  1. Wymiary kotłowni wynoszą 3x3x2,5 m (szerokość, wysokość, wysokość). Stąd znajdujemy objętość równą 22,5 m?
  2. Obliczamy współczynnik wymiany powietrza, biorąc pod uwagę współczynnik: (6-2.5) x0.25 +3 = 3.9.

Odpowiednio, przez 1 godzinę przy naturalnej wentylacji powinno być 3,9 x22,5 = 88 m? powietrza.

Średnica kanału obliczana jest w następujący sposób:

F = 88 m3 / 3600 = 0,024 m2,

po przeniesieniu do kwadratu, otrzymujemy liczbę 88 mm, najbliższa wartość standardowej średnicy rury wynosi 100 mm.

W tym przypadku nauczyliśmy się wentylacji wyciągowej wentylacji, wlot musi być dokładnie taki sam.

Wniosek

Niemożliwe jest zignorowanie zasad i wymagań przepisów budowlanych podczas aranżacji kotłowni w prywatnym domu, gdzie wentylacja odgrywa jedną z najważniejszych ról. W tym artykule omówiliśmy najważniejsze z nich, a także wyjaśniono przykład prawidłowego obliczania kanałów wentylacyjnych w celu zapewnienia prawidłowej wymiany powietrza w pomieszczeniu z kotłem gazowym lub na paliwo stałe (patrz również artykuł Automatyczna kontrola wentylacji w pomieszczeniu).

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
