Jednostki wentylacyjne: charakterystyka techniczna i cechy
Każdy budynek wymaga wysokiej jakości wentylacji. W budynkach mieszkalnych i kompleksach przemysłowych specjalne urządzenia wentylacyjne pomagają w jego realizacji. Są one zestawione w całe systemy, łącząc wszystkie pomieszczenia mieszkalne i gospodarcze. Następnie analizujemy cuda inżynierii bardziej szczegółowo.

Przepisy ogólne

Przede wszystkim zwróćmy uwagę na sam proces wentylacji, a raczej pytanie: dlaczego jest potrzebny? Tutaj możesz wyróżnić dwa najważniejsze czynniki:
Czynnik | Znaczenie |
Ten człowiek | W pomieszczeniu gromadzi się dwutlenek węgla, nadmierna wilgoć, różne emisje stosowane podczas budowy materiałów, konstrukcji mebli i innych akcesoriów domowych. Jeśli w małych dawkach wszystkie te zanieczyszczenia nie zagrażają ludzkiemu zdrowiu, wówczas bez wystarczającej cyrkulacji powietrza taki "koktajl" może prowadzić do pojawienia się różnych dolegliwości. Szczególnie sytuacja jest zaostrzona w obecności systemów grzewczych, które rozprowadzają produkty spalania nośników energii, które stanowią największe niebezpieczeństwo. |
Budynek | Ze wszystkich powyższych, które zagrażają człowiekowi, budynek najprawdopodobniej zostanie uszkodzony przez nadmierną ilość wilgoci. Zgromadzona wilgoć rozprzestrzenia grzyb, pleśń, powoduje procesy rozkładu i korozję. Intensywny ruch mas powietrza radzi sobie z wysychaniem pomieszczenia, znacznie wydłużając jego żywotność. |

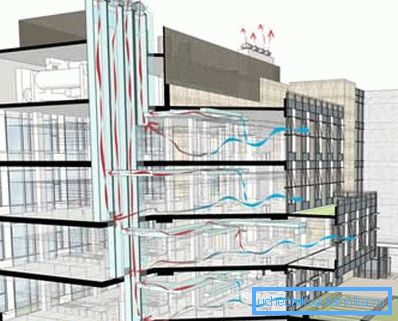

Widzimy zatem, że wdrożenie odpowiedniej wentylacji jest niezwykle ważne zarówno dla mieszkańców, jak i dla samego budynku. A jeśli w prywatnych domach jedna rura jest wykorzystywana głównie do wykonania tego zadania, to w dużych budynkach z wieloma pomieszczeniami bardziej racjonalne będzie stworzenie systemu wentylacyjnego jednocześnie w ścianach za pomocą rozważanych bloków.
Opis i zastosowanie

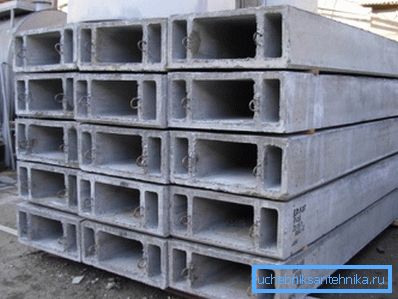

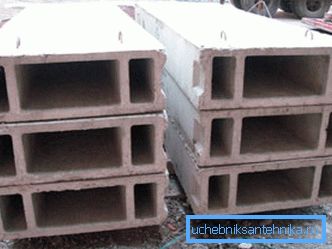

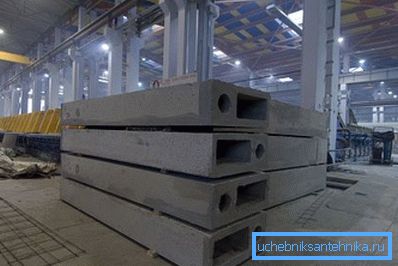

Jednostka wentylacyjna jest samonośnym elementem konstrukcji budynku, który ma różne typy kanałów wentylacyjnych. Mocowany głównie do ścian nośnych lub płyt stropowych za pomocą spawarki i zaprawy cementowej. Kombinacja wielu takich sekcji i tworzy pojedynczy skuteczny system wymiany mas powietrza (patrz także artykuł "Wentylacja dachowa" jest nieskomplikowanym, ale ważnym krokiem w domu poprawy).
Różnice strukturalne
Stosuje się następujące rodzaje urządzeń wentylacyjnych:

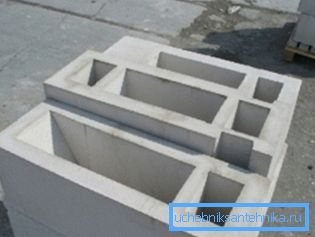

- Monolityczny. Są one tworzone z jednego głównego komponentu, w tym kanału zbiorczego i nachylonych kanałów satelitarnych, oraz dwóch dodatkowych komponentów, wyposażonych tylko w kanały pionowe. Dodatkowo są wyposażone w specjalne elementy osadzone, za pomocą których realizowane jest mocowanie bloków do powierzchni nośnych. Takie modele charakteryzują się wysoką niezawodnością i wydajnością dzięki absolutnemu uszczelnieniu.

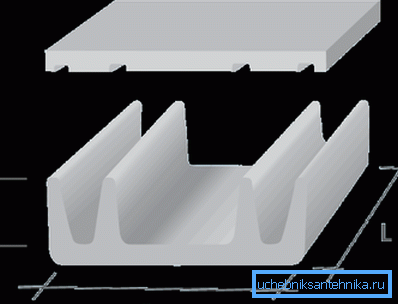

- Prefabrykowane. Są one montowane w miejscu instalacji, łącząc dwa elementy za pomocą spawarki. Tak więc transport i instalacja takich produktów są znacznie łatwiejsze. Ich cena jest również w przeważającej mierze niższa. Należy jednak zauważyć spadek wskaźników wydajności ze względu na pojawienie się szwów zaciskowych.

Opcje surowców
Skład surowców stosowanych do wytwarzania jednostek wentylacyjnych może się różnić, co wpływa na ich funkcjonalność.
Spójrzmy na najbardziej powszechne:

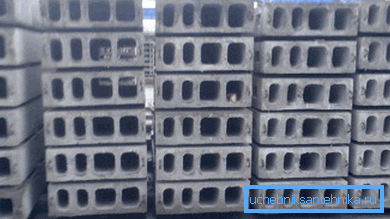

- Żelbeton. Żelbeton charakteryzuje się zwiększoną wytrzymałością i niezawodnością dzięki obecności metalowego "szkieletu". Ale także daje mu bardzo dużą wagę, co z kolei wymaga wzmocnionego fundamentu i powoduje dodatkowe trudności w instalacji własnych rąk.

- Beton gipsowy. Obecność gipsu w kompozycji może znacznie zmniejszyć masę całej struktury z powodu pewnej utraty wytrzymałości. Ogólnie rzecz biorąc, system wentylacyjny wykonany z takiego materiału jest bardziej ekonomiczny, ponieważ nie jest konieczne wzmacnianie podstawy, a prace instalacyjne w niektórych przypadkach można wykonać bez użycia drogich wind.

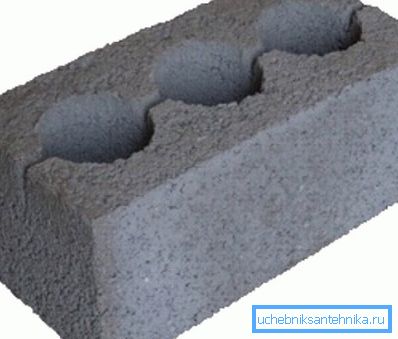

- Keramzyt. Dodanie gliny do betonu może znacznie obniżyć przewodność cieplną gotowego produktu. Ponadto takie produkty mają bardzo wysoką ognioodporność, która nigdy nie jest zbyteczna przy budowie zarówno obiektów mieszkalnych, jak i przemysłowych.

Wskazówka: w budynkach o słabym systemie ogrzewania zaleca się stosowanie bloków betonowych Keramit podczas tworzenia wentylacji. Ze względu na właściwości termoizolacyjne tego materiału, wychodzące masy powietrza będą chłodzić wolniej, gwarantując dużą siłę przepływu.
Wymiary

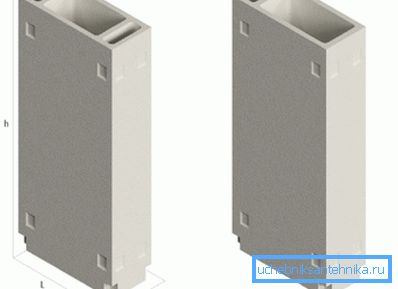

Wymiary liniowe jednostek wentylacyjnych przedstawiono w poniższej tabeli:
Marka | Długość (h), m | Szerokość (l), m | Wysokość (b), m | Objętość m3 |
BV-28 | 2,78 | 0,8 | 0.4 | 0,39 |
BV-29 | 2,83 | 0,8 | 0.4 | 0.4 |
BV-30 | 2,98 | 0,8 | 0.4 | 0,42 |
BV-31 | 3.13 | 0,8 | 0.4 | 0,44 |
BV-33 | 3.28 | 0,8 | 0.4 | 0,46 |
BV-28.93.2 | 2,78 | 0,93 | 0,5 | 0,43 |
BV-30,93 | 2,98 | 0,93 | 0,5 | 0,52 |
BV-31,93 | 3.13 | 0,93 | 0,5 | 0,55 |
BV-33,93 | 3.28 | 0,93 | 0,5 | 0,57 |
SVB-1.2 | 2,78 | 0,88 | 0.3 | 0,35 |
SVB-1.4 | 3.58 | 0,88 | 0.3 | 0,45 |
Prace montażowe

Wskazówka: nawet jeśli instalujesz jednostki wentylacyjne własnymi rękami, nadal zaleca się korzystanie z usług profesjonalnego architekta. Będzie mógł obliczyć optymalny projekt, biorąc pod uwagę wszystkie cechy budynku, co ostatecznie pozwoli zaoszczędzić na materiałach i zapewni wysoką wydajność przyszłego systemu wentylacji.

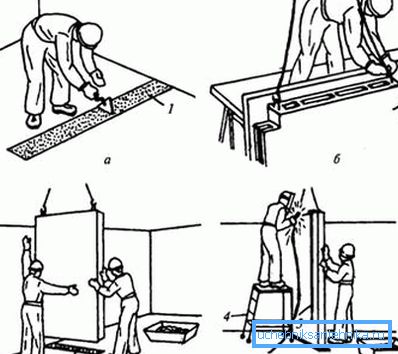

Aby wykonać wszystkie niezbędne prace, wymagane są dwa instalatory i jedno rusztowanie.
Instrukcje ich działalności są następujące:
- Pierwszym krokiem jest usunięcie wszystkich możliwych zanieczyszczeń z dolnego wspornika, na którym zostanie przeprowadzona instalacja, w celu uniknięcia zniekształceń i zwiększenia przyczepności.
- Następnie powierzchnia jest zwilżona i zamknięta specjalnym korkiem, który pozwoli uniknąć przenikania zaprawy cementowej do kanałów wentylacyjnych.

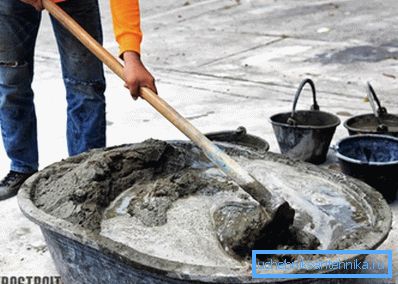

- Mieszany roztwór cementu i piasku w stosunku 1: 3.
Wskazówka: Zaleca się stosowanie fabrycznej mieszanki cementowo-piaskowej, ponieważ ma ona wyższą jakość i dokładniejsze proporcje.

- Powstała jednorodna mieszanina nakłada się na szablon za pomocą łopaty.
- Rozwiązanie rozciąga się za pomocą kielni na końcu leżącego pod nią produktu, po czym rama jest usuwana.
- Teraz wymagane są usługi rusztowania, które sprawdzając blok, zrzucają go i pozwalają podnieść.
- Instalatorzy zabierają urządzenie wentylacyjne do miejsca instalacji i upewniają się, że wszystkie otwory pokrywają się z poprzednim rozdziałem, a części przednie są obniżone wyłącznie na betonowym podłożu.
- Poziom pionowy jest kontrolowany przez pionową strukturę. Jest to bardzo ważna kwestia, ponieważ założenie o najmniejszym błędzie może prowadzić do jej geometrycznego postępu na blokach instalowanych w przyszłości.
- Za pomocą łomów dokonano niezbędnych korekt pozycji produktu.
- Następnym etapem jest wbicie osadzonych części spawarki w ścianki działowe. Sama jednostka podczas takiego procesu powinna być przestrzegana, aby uniknąć ewentualnego błędu.
- Ostatnim etapem jest obróbka i uszczelnienie poziomego szwu za pomocą kielni, po czym można przejść do następnej sekcji.
Wniosek
W każdym budynku potrzebna jest wysokiej jakości, odpowiednio działająca wentylacja. Bez tego zagrożone jest nie tylko zdrowie ludzi, ale także integralność samego budynku. Jednostki wentylacji betonowej umożliwiają wdrożenie trwałego i niezawodnego systemu (przeczytaj także artykuł "Paszport systemu wentylacyjnego: cele odbioru, forma i wymagania prawne dla systemu).
Dzisiejszy producent oferuje wiele odmian takich produktów, różniących się cechami konstrukcyjnymi, parametrami technicznymi i materiałami do produkcji. Powyżej są najczęstsze z nich, a także z cechami pracy instalacji.

Film wideo w tym artykule zawiera dodatkowe informacje bezpośrednio związane z prezentowanymi materiałami.
Jednostki wentylacyjne - najlepszy sposób na wentylację w wysokich budynkach i kompleksach przemysłowych.
