Kanały powietrzne do wentylacji - widoki, funkcje i

Ważnymi elementami każdego systemu wentylacyjnego są odpowiednio dobrane kanały powietrzne. Ich głównym zadaniem jest zapewnienie dopływu świeżego powietrza do pomieszczenia i usunięcie odpadów. Sprawność systemu wentylacyjnego zależy przede wszystkim od prawidłowego obliczenia średnic rur i przekroju kanałów. Dziś dowiesz się, w jaki sposób okrągłe kanały wentylacyjne różnią się od innych, jakie materiały są używane dla różnych typów, a także w jaki sposób są instalowane.

Nowoczesne systemy wentylacji naturalnej i mechanicznej dla pomieszczeń mają zwykle tylko jeden kanał do usuwania mas powietrza wywiewanego. Jednocześnie świeże powietrze powinno swobodnie przepływać przez nieszczelności i pęknięcia w klapach drzwi i okien, a także poprzez specjalne otwory technologiczne.

Kolejna sprawa - wentylacja nawiewna i wywiewna, która wymaga obliczenia i zainstalowania dwóch oddzielnych kanałów przeznaczonych do przepływu świeżego powietrza i zanieczyszczonej wydajności.

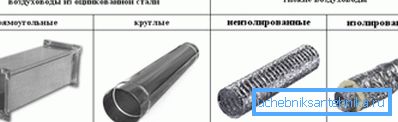

Rodzaje przewodów

Obecnie nie ma trudności z zakupem części systemów wentylacyjnych, ponieważ producenci oferują swoje produkty w szerokim zakresie. Z tego powodu ich cena jest akceptowalna dla większości kupujących.

Dlatego przy wyborze kanału należy zwrócić uwagę na cechy konstrukcyjne budynku, do którego został zakupiony. Poniżej rozważamy kilka kryteriów, które pomogą zrozumieć klasyfikację sprzętu.

Budowa

Kanały powietrzne mogą być:

Materiał

Dzisiaj do produkcji wykorzystywane są różne materiały:

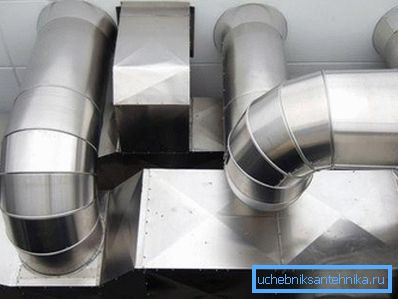

1. Metal - stal nierdzewna lub ocynkowana, stopy aluminium. Elementy są bardzo trwałe, wytrzymują ogień i korozyjne formacje. Ich instalacja nie sprawia szczególnych trudności, żywotność produktów jest długa.

Najniższy koszt ocynkowanych przewodów stalowych tej kategorii, w tym samym czasie, aluminium i stali nierdzewnej będzie znacznie droższy dla klientów. To stanowiło główne zapotrzebowanie na produkty z rur ocynkowanych.

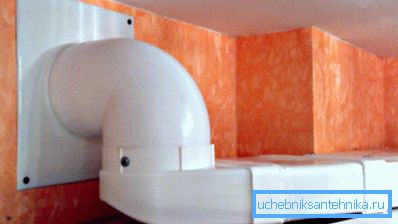

1. Plastik, raczej polipropylen wysokiej jakości, charakteryzujący się niskim kosztem i niską wagą. Elementy są odporne na zużycie, nie rdzewieją i są tak ścisłe, jak to tylko możliwe. Instalacja jest zwykle wykonywana ręcznie, a okres eksploatacji to kilka dziesięcioleci.

Ta i inne materialne korzyści przyciągają wielu konsumentów. Wśród niedociągnięć należy wymienić słabość do uszkodzeń mechanicznych i wysokich temperatur.

1. Elastyczny wykonany z polimerów, jak również falistej blachy aluminiowo-polimerowej, która jest wyposażona w stalowe wzmocnienie. Takie kanały powietrzne są stosowane w systemach wentylacyjnych jednocześnie z klasycznymi sztywnymi kanałami przewodzącymi powietrze i odpowiednimi ukształtowanymi elementami. Wadą jest to, że pracy elastycznych rurociągów towarzyszy zbyt duży hałas, który jest znacznie większy niż innych rodzajów kanałów powietrznych.

Kształt przekroju

Klasyka jest uważana za prostokątną i okrągłą, ale jest też owalna.

Wybór zależy od uzgodnionego projektu.

1. Okrągłe mają większe zapotrzebowanie klientów niż prostokątne. Nic w tym dziwnego, ponieważ są łatwe w montażu i mają minimalną aerodynamiczną odporność na powietrze.

Złącza smoczkowe i złącza zewnętrzne są stosowane jako materiał do łączenia elementów kształtowych i rur. Wyciek "powietrza" w tym przypadku nie występuje, więc można mówić o całkowitej szczelności obwodu.

1. Prostokątne kanały powietrzne są ze sobą połączone i mają kształtowane części:

• kołnierze;
• shinorikami;
• kątowniki montażowe;
• zatrzaski.

Ich instalacja jest nieco trudniejsza w porównaniu z rundą i ma najgorszą charakterystykę aerodynamiczną. Niewątpliwą zaletą prostokątnych kanałów powietrznych jest idealne połączenie z dowolnymi wnętrzami, szczególnie w pomieszczeniach o niskim suficie.

Obliczanie przewodów powietrza

Poniżej znajduje się przewodnik, który pomoże zrozumieć tę trudną sprawę:

1. Zrób ogólny schemat sieci wentylacyjnej, biorąc pod uwagę obszar lokalu i jego cel. Oblicz wymaganą wymianę powietrza w metrach sześciennych na godzinę.
2. Drugim etapem jest określenie prędkości ruchu mas powietrza w rurach:

• wentylacja naturalna - do 1 m / s;
• wymuszone wietrzenie - 3-5 m / s.

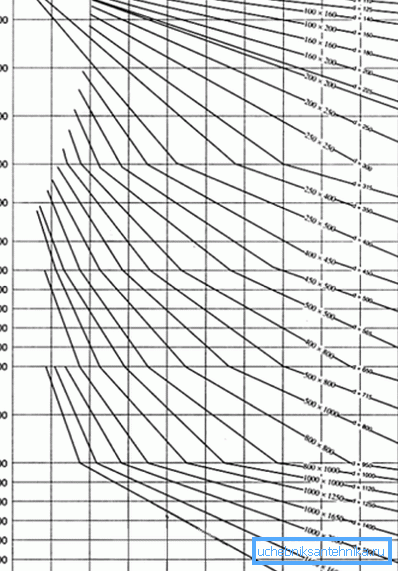

Do obliczeń najlepiej wykorzystać specjalne diagramy przygotowane przez specjalistów. Za ich pomocą oblicza się średnicę wewnętrznego przekroju kanałów na podstawie uzyskanych wyników.

Na przykład do sztucznej wentylacji o objętości wymiany powietrza 300 m³/ h oraz prędkość przepływu powietrza 3 m / s, optymalna średnica kanału wentylacyjnego wynosi 150 mm, jeżeli prostokąt prostokątny ma 100 mm na 200 mm.

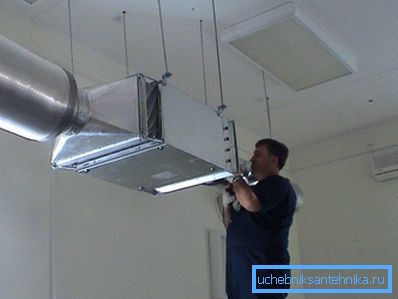

Montaż kanałów powietrznych

Ważne przy instalowaniu rur przewodzących powietrze jest decyzja, czy należy je izolować, czy nie. Taka dodatkowa izolacja kanałów wentylacyjnych zapobiegnie tworzeniu się kondensatu, umożliwiając wentylację do pracy przez długi czas i bez awarii.

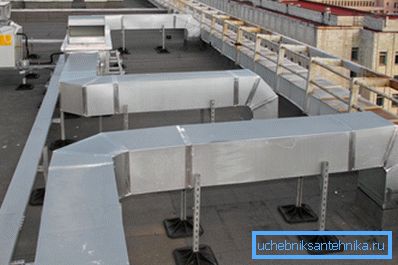

Wskazówka: izolacja cieplna rur wentylacyjnych jest konieczna podczas instalowania ich na zewnątrz budynku lub w pomieszczeniu, które nie ma ogrzewania.

Drugą ważną decyzją jest izolacja przewodów wentylacyjnych, które znajdują się w pomieszczeniach roboczych i mieszkalnych, w szczególności w sypialni lub pokoju dziecięcym.

Aby zmniejszyć decybele systemu, użyj następujących reguł:

• dobrze pomoże rozwiązać problem rur o dużej średnicy lub grubych ścian;
• Wykończenie rur specjalnymi materiałami w celu zminimalizowania hałasu podczas pracy systemu wentylacyjnego, pozwala także na wyciszenie w pokojach;
• Zastosuj izolację drgań w urządzeniach wentylacyjnych, takich jak wentylatory i przepustnice.

Skuteczność systemu w dużym stopniu zależy od jego regularnego czyszczenia. Najczęściej nie trzeba go demontować ani wszystkich składników.

Wskazówka: wyczyść metodą mechaniczną lub chemiczną. Pierwszy obejmuje zastosowanie pomp próżniowych i urządzeń hydro-mechanicznych, drugi - zastosowanie specjalnych aerozoli.

Wniosek

Po podjęciu decyzji o instalacji systemu wentylacji w domu lub mieszkaniu, musisz odpowiedzialnie i ostrożnie podejść do obliczeń, wyboru i instalacji kanałów powietrznych, ponieważ ich działanie będzie w przyszłości zależeć od nich.

Kanały powietrzne do wentylacji staną się niewidoczne i bezproblemowe lub będziesz musiał rozwiązać dodatkowe problemy, które zostały naruszone podczas pracy.

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
