Kanały wentylacyjne i kanały powietrzne w mieszkaniach i

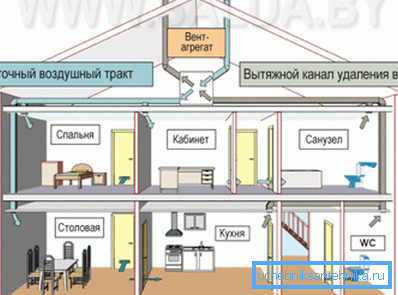

Żadna budowa domu mieszkalnego nie jest kompletna bez instalacji i podłączenia naturalnego lub wymuszonego systemu wentylacji. W budynkach wielopiętrowych najczęściej stosuje się wbudowane przewody wentylacyjne z cegły lub z betonu stałego, które służą do usuwania powietrza wywiewanego z obszaru mieszkalnego do atmosfery, które są instalowane natychmiast podczas budowy domu. Gdy układ wentylacyjny jest zatkany lub konieczne jest przeniesienie kanału w inne miejsce, nowe metalowe lub plastikowe prostokątne kanały wentylacyjne są używane do instalacji zewnętrznej.

Zasady aranżacji kanałów wentylacyjnych

Podczas wykonywania napraw lub prac instalacyjnych należy pamiętać, że własnoręcznie należy rozmieścić nowe wyposażenie wentylacyjne istniejącego systemu wentylacji zgodnie z obowiązującymi przepisami budowlanymi i przepisami.

Aby ułatwić czytelnikowi uporanie się z tym prostym zadaniem, niniejszy artykuł zawiera krótki przegląd, który opisuje główne cechy rozmieszczenia głównych kanałów i kanałów wentylacyjnych w prywatnych domach i mieszkaniach.

Odmiany kanałów wentylacyjnych

Zgodnie z ich cechami konstrukcyjnymi i względnym usytuowaniem kanałów wentylacyjnych względem ścian nośnych budynku, wszystkie kanały powietrzne można podzielić na kilka typów.

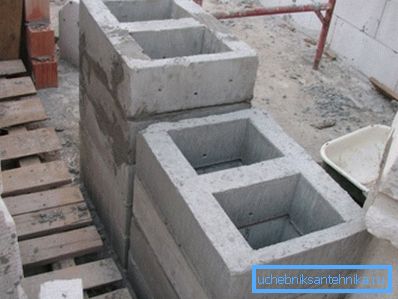

1. Wbudowane kanały wentylacyjne o przekroju prostokątnym lub kwadratowym z reguły układane są w ścianach nośnych budynku podczas jego budowy. W ich produkcji najczęściej stosuje się ręczne układanie kanałów wentylacyjnych z cegieł lub tworzenie specjalnych żelbetowych bloków przeznaczonych do montażu takich systemów.

1. Fałszywe lub podwieszone kanały powietrzne najczęściej stanowią płaskie kanały wentylacyjne w postaci prefabrykowanych konstrukcji w kształcie skrzynek wykonanych z ocynkowanej blachy stalowej.. Montaż i podłączenie takich systemów odbywa się po zakończeniu prac budowlanych i wykończeniowych, aw przypadku przebudowy pomieszczeń - po zakończeniu rekonstrukcji, zgodnie ze specjalnie opracowanym projektem technicznym.

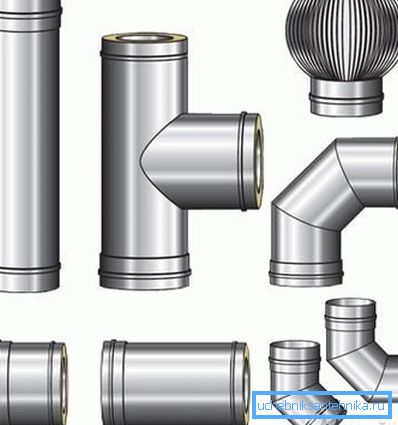

2. Zewnętrzne lub innymi słowy, dodatkowe kanały wentylacyjne są wolnostojącą konstrukcją budowlaną, która jest zainstalowana na zewnątrz budynku.. Taki system może być wykonany z cegły, litego betonu, a także prefabrykowanych rur metalowych wykonanych ze stali ocynkowanej lub nierdzewnej.

Wskazówka! Przewody powietrza w domach prywatnych zaleca się układać równolegle do komina pieca, w jego pobliżu. Taki układ, z powodu skierowanego do góry przepływu ciepłego powietrza, może znacznie zwiększyć łaknienie, a zatem poprawić efektywność systemu wentylacyjnego.

Wybór materiału

Obecnie dostępnych jest wiele różnych materiałów do instalacji kanałów powietrznych, których cena może się znacznie różnić, ale właściwy wybór zależy głównie od konkretnych warunków budowy i konkretnego użytkowania pomieszczenia.

1. Wbudowane kanały powietrzne z betonu monolitycznego mają wysoką wytrzymałość i trwałość, są łatwe w utrzymaniu, a ponadto, przy jednolitym monolitycznym wypełnieniu, mają niewielką odporność na ruch przepływu powietrza.

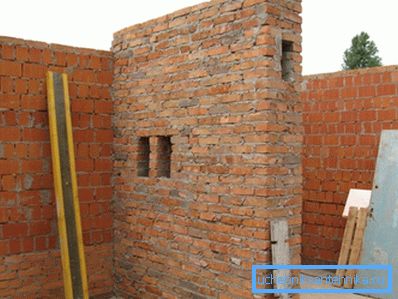

2. Cegła pełna ma podobne właściwości użytkowe, jednak w większości przypadków murowanie kanałów wentylacyjnych może powodować burzliwe turbulencje, co znacznie zmniejsza łaknienie, dlatego zaleca się stosowanie go przy instalowaniu systemów wentylacyjnych z wymuszonym obiegiem powietrza.

1. Metalowe i plastikowe kanały wentylacyjne są wolne od tej wady, ale są mniej trwałe, dlatego muszą być chronione przed zewnętrznym uderzeniem mechanicznym. Ponadto wszystkie produkty metalowe (z wyjątkiem stali nierdzewnej) podlegają korozji atmosferycznej, a zatem wymagają dodatkowej ochrony przed wilgocią w wyniku tworzenia się kondensatu.
2. Do montażu wewnątrz ceglanej lub betonowej ściany stosuje się również wbudowane kanały azbestowo-cementowe. Z punktu widzenia aerodynamiki i wydajności materiał ten jest najbardziej odpowiedni do montażu wbudowanych systemów wentylacyjnych w procesie budowy budynku z cegły lub bryły.

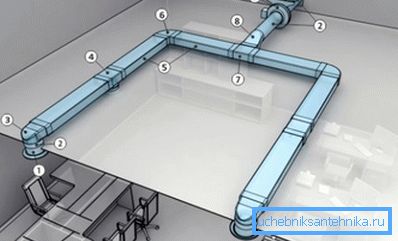

3. Do instalacji systemu wentylacyjnego w zamkniętej przestrzeni, np. Za sufitem podwieszanym lub za panelami ściennymi wykonanymi z płyty gipsowo-kartonowej, dobrze nadają się płaskie kanały wentylacyjne o małej grubości, wykonane z tworzywa sztucznego lub metalu.

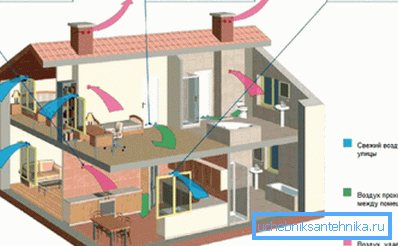

Wskazówka! W przypadku samodzielnego montażu swobodnego przepływu powietrza z naturalną cyrkulacją powietrza zaleca się stosowanie okrągłych plastikowych przewodów wentylacyjnych, ponieważ ze względu na swój kształt i gładką powierzchnię wewnętrzną tworzą minimalną odporność na ruch powietrza.

Niezależna produkcja kanału

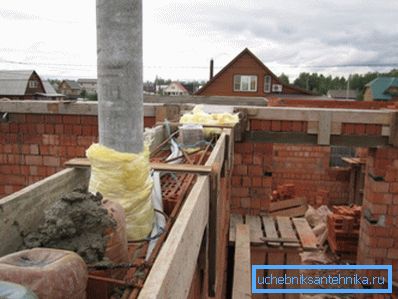

Jak wspomniano powyżej, najlepiej jest zastosować okrągłą rurę azbestowo-cementową do instalacji zintegrowanego kanału, dlatego też poniżej zostaną przedstawione instrukcje krok po kroku dotyczące instalacji takiego kanału wentylacyjnego w ścianie murowanej.

1. Niosący ceglaną ścianę i półtorej cegły układał się w zwykły sposób do poziomu usytuowania odpowietrznika.
2. Na dnie rury azbestowo-cementowej przeciąć przednią ścianę do linii osiowej, do wysokości 120 mm, tak aby uformowane okno było uformowane na jej końcu.
3. Na górnej płaszczyźnie muru należy zainstalować azbestowo-cementową rurę z wyciętym oknem w pokoju i tymczasowo przymocować ją do konstrukcji budynku (kolumny, belki, strop) za pomocą drutu dziewiarskiego.
4. Kontynuuj murowanie w ten sam sposób, kładąc cegłę na krawędzi z przodu i za rurą azbestowo-cementową.
5. W związku z tym należy doprowadzić górny koniec rury cementowo-azbestowej z otaczającą cegłą do poziomu, który nie jest niższy niż górna część grzbietu dachu.

Wskazówka! Aby podłączyć poziomy kanał wentylacyjny do pionowego pionu na innych piętrach, w odpowiednim miejscu rury azbestowo-cementowej, konieczne jest przecięcie prostokątnego lub kwadratowego okna o szerokości równej jego średnicy i wysokości co najmniej 120 mm.

Regulacyjne wymagania techniczne

Wykonując niezależnie prace instalacyjne, należy przestrzegać ogólnie przyjętych norm i zasad, które odnoszą się do rozmieszczenia systemów wentylacyjnych, a kształt przekroju wewnętrznego i wymiary kanałów wentylacyjnych muszą ściśle odpowiadać wymaganiom dokumentów regulacyjnych.

1. Otwór wylotowy w pomieszczeniu powinien znajdować się jak najbliżej sufitu, a odległość od górnej krawędzi do sufitu powinna wynosić maksymalnie 100 mm.

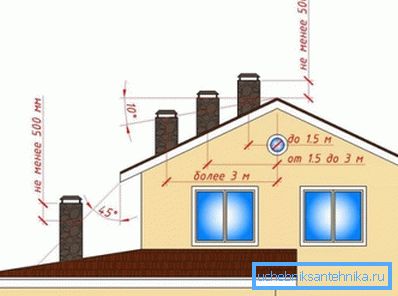

2. Jeżeli wylot rury na dachu znajduje się nie dalej niż 1500 mm od grzbietu dachu, jego wysokość musi być co najmniej 500 mm wyższa niż grzbiet.

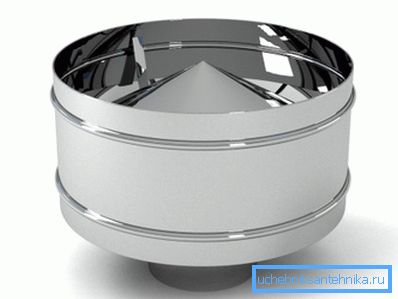

3. Aby poprawić naturalny ciąg i chronić pionowy pion przed opadami, jego wylot powinien być wyposażony w specjalny deflektor ze stali nierdzewnej.

1. Pionowe piony z naturalną cyrkulacją powietrza powinny mieć pole przekroju co najmniej 140-180 cm ?, które z grubsza odpowiada średnicy rury 120-150 mm.
2. Przekrój poprzeczny pionowych pionów z wymuszoną cyrkulacją powietrza powinien wynosić co najmniej 90-130 cm ?, co odpowiada średnicy okrągłej rury o wartości 100-130 mm.
3. Wszystkie pionowe i poziome kanały wentylacyjne, które przechodzą przez klatki schodowe, strychy lub inne nieogrzewane pomieszczenia, powinny mieć izolację termiczną ze spienionego styropianu lub wełny mineralnej o minimalnej grubości 50 mm.
4. Aby zapewnić normalny ciąg, w systemach z naturalną lub wymuszoną cyrkulacją powietrza wszystkie połączenia muszą być całkowicie szczelne i wolne od widocznych śladów uszkodzeń.

Wniosek

Bez względu na wybrany materiał i technologię produkcji wszystkie kanały powietrzne i kanały wentylacyjne zgodnie z SNiP 2.04.05-91 "Ogrzewanie, wentylacja i klimatyzacja" muszą być w pełni zgodne z charakterystyką techniczną określoną w niniejszym dokumencie prawnym.

Aby uzyskać bardziej szczegółowe informacje na ten temat, możesz obejrzeć film wideo w tym artykule lub przeczytać odpowiednią dokumentację prawną i techniczną na naszej stronie internetowej.
