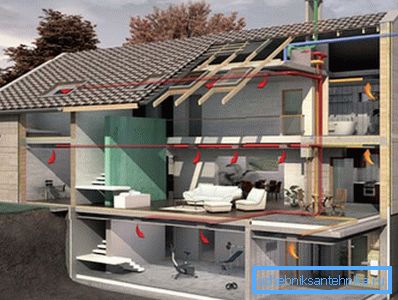

Kanały wentylacyjne w prywatnym domu: jak zaprojektować

Opracowując projekt i budując indywidualne mieszkanie, przewiduje się budowę sieci inżynieryjnej: elektrycznej, hydraulicznej, kanalizacyjnej i oczywiście wentylacyjnej. Komfortowy mikroklimat wewnętrzny w dużej mierze zależy od tego ostatniego. Dlatego też instalacja kanałów wentylacyjnych w prywatnym domu powinna odbywać się w ścisłej zgodzie z obowiązującymi przepisami i regulacjami, które zostaną omówione poniżej.

Konieczność zainstalowania wentylacji

Problem nie tak dawno temu został zainstalowany skuteczny system wentylacji pomieszczeń właścicieli własnych domków. Wcześniej mały kanał wentylacyjny w prywatnym domu dobrze sobie radził z przydzielonymi mu zadaniami. Przecież ceglane ściany i drewniane okna doskonale wpuszczają do środka powietrze niezbędne do wietrzenia.

Ale w nowoczesnej konstrukcji stosowane są głównie "nie oddychające" materiały:

• polimerowe okna, które nie pozwalają na pęknięcia i pęknięcia;
• konstrukcje szkieletowe chronione membranami polietylenowymi;
• dachy, wyposażone w folie paro- i wiatroszczelne.

Wszystkie powyższe elementy budynku całkowicie blokują naturalny przepływ powietrza. W rezultacie - zwiększona wilgotność powietrza, która prowadzi do kondensacji na szkle, wilgoci na ścianach i pleśni w rogach pomieszczeń.

Zwróć uwagę! Mieszkańcy starych domów mają podobne problemy: zastąpili drewniane okna plastikowymi oknami własnymi rękami i nie dbali o konstrukcję kanałów wentylacyjnych.

Elementy sieci wentylacyjnej

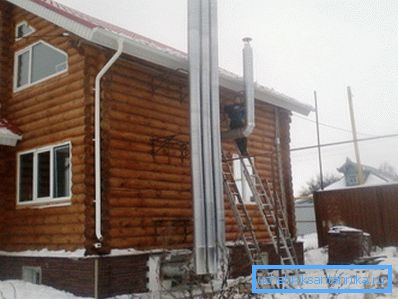

Centralny kanał wylotowy

W instrukcji regulującej proces budowy poszczególnych mieszkań stwierdza się, że wentylacja kanałowa domu powinna być zapewniona nawet na etapie sporządzania dokumentacji projektowej. Jeśli z jakiegokolwiek powodu nie zostało to zrobione, istnieje możliwość wyposażenia układu dolotowego i wydechowego w gotowy dom. W tym celu stosuje się gotowe kanały wentylacyjne.

Zwróć uwagę! Koszt instalacji wentylacji w już zbudowanym budynku może być znacznie wyższy niż projekt tej sieci inżynieryjnej bezpośrednio podczas budowy domu. W przytłaczającej większości przypadków wspomniana metoda służy do wyposażenia kanałów zasilania i wydmuchu starego, ale remontowanego domu.

Instalując kanały wentylacyjne i ewentualnie dodatkowy sprzęt mechaniczny (wentylatory, rekuperatory, filtry itp.) Można uniknąć negatywnych skutków opisanych w poprzedniej sekcji.

Przed instalacją centralnego i obwodowego przewodu powietrznego należy określić typ systemu wymiany powietrza:

• naturalny - w nowoczesnym domu prywatnym nie jest zbyt skuteczny, ponieważ hermetyczne systemy okienne zapobiegają napływowi świeżego powietrza, a wahania temperatury w zimnych porach roku zmniejszają efektywność trakcji;
• wlot - nadaje się do domów prywatnych do 300 metrów kwadratowych;
• dopływ i wyciąg - najbardziej efektywny system, który pozwala, w obecności rekuperatora, nie tylko przewietrzyć wszystkie pomieszczenia, ale także stworzyć w nich komfortową temperaturę.

Wszystkie z nich, z wyjątkiem drobnych niuansów, są konstruowane zgodnie z tą samą zasadą, dlatego cechy instalacji kanałów wentylacyjnych dla systemu wlotowego zostaną szczegółowo opisane poniżej.

Zwróć uwagę! Oprócz wentylacji pomieszczeń mieszkalnych i pomocniczych konieczna jest również wentylacja kanalizacji w prywatnym domu. Do jego produkcji wykorzystuje się specjalne typy kanałów powietrznych.

Wentylacja mechaniczna

System wymuszonego dopływu świeżego powietrza i usuwania zanieczyszczonych mas powietrza jest konstruowany zgodnie z następującymi zasadami:

1. Na dachu prywatnego domu (zwykle w kuchni) zainstalowane są dwa kanały wentylacyjne, które będą stanowić podstawę dla całego przyszłego systemu.. Jeden z nich służy do zasysania powietrza, drugi - do usunięcia go z pomieszczenia.
2. W kanale powietrza wywiewanego zainstalowany jest wentylator elektryczny wyposażony w elektroniczny układ włączania i wyłączania. Przełączanie trybów działania opiera się na informacjach otrzymywanych z czujników zewnętrznych, które kontrolują wilgotność i temperaturę w pomieszczeniach.
3. Wejścia do kanałów wentylacyjnych wewnątrz pomieszczeń muszą być zainstalowane tak, aby wchodzące powietrze wchodziło do pomieszczeń mieszkalnych (sypialnia, salon), przechodzi przez korytarz, kuchnię i urządzenie sanitarne, gdzie wpada do specjalnie wyposażonych okapów.

W wyniku tej organizacji przepływu powietrza, wilgoć i nieprzyjemne zapachy powstałe w kuchni nie mogą dostać się do innych części domu.

System wlotu powietrza

Jak wspomniano powyżej, układanie przewodów wentylacyjnych w już wybudowanym domu jest bardzo problematyczne. W tym przypadku konieczne jest albo dziurkowanie otworów w ścianach, aw niektórych przypadkach jest to niemożliwe, albo instalowanie kanałów powietrznych w sposób otwarty, co będzie miało bardzo negatywny wpływ na wnętrze.

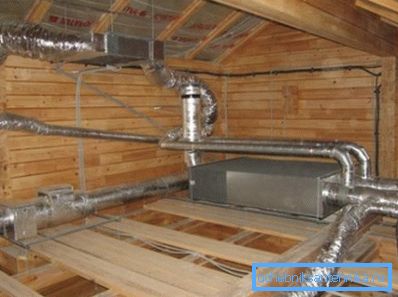

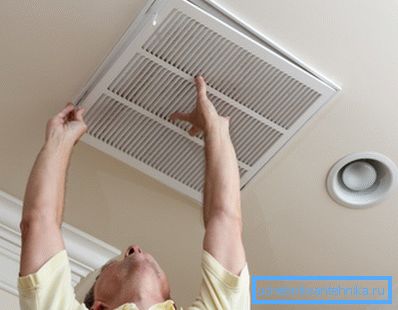

Najlepszym rozwiązaniem jest skonstruowanie systemu kanałów powietrznych na strychu i rozmieszczenie wylotów na suficie, ukrywając nieestetyczne otwory za pomocą ozdobnych krat.

Materiałem do układu wentylacji są wykończone przewody wentylacyjne z tworzywa sztucznego lub metalu i tworzywa sztucznego o odpowiednim przekroju.

Są to:

• okrągły;
• prostokątny.

Ten ostatni rodzaj jest preferowany, ponieważ jest łatwiejszy w instalacji.

Ponadto w pracy, której będziesz potrzebować:

• siatki;
• zawór;
• złącza;
• kraty i tak dalej.

Aby zamontowane kanały wentylacyjne działały z maksymalną wydajnością, zaleca się stosowanie następujących końcówek podczas ich instalowania:

1. W każdym salonie lepiej jest wykonać dwa kanały wlotowe, które pozwolą pompować większą objętość powietrza.
2. Przekrój kanałów powietrznych i moc wentylatorów muszą być obliczane na podstawie powierzchni lokalu.
3. Wejściowe kanały powietrzne powinny być obecne tylko w pomieszczeniach mieszkalnych, a system kanałów pomocniczych jest zamontowany w pomieszczeniach pomocniczych.

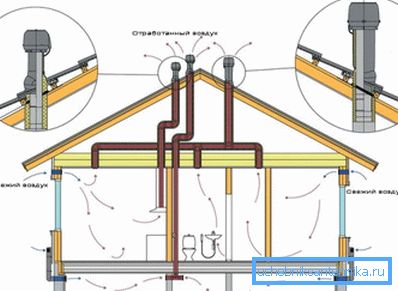

Wylotowe kanały powietrzne

Centralny kanał, przez który zanieczyszczone powietrze będzie usuwane z pomieszczeń, jest instalowany na dachu w obszarze kuchennym. Faktem jest, że w przeciwieństwie do kanałów wlotowych układ wydechowy powinien być tak krótki, jak to tylko możliwe. Pozwoli to uniknąć tworzenia się skroplin i innych problemów prowadzących do zakłóceń w funkcjonowaniu sieci wentylacyjnej.

Zwróć uwagę! Taki układ rury odprowadzającej powietrze wynika również z faktu, że w kuchni jest zainstalowany piec, który z reguły jest źródłem największej ilości szkodliwych zanieczyszczeń.

Należy również pamiętać, że powietrze usuwane z pomieszczenia jest cieplejsze niż powietrze znajdujące się na zewnątrz. Dlatego konieczne jest dbanie o izolację wychodzących kanałów, w przeciwnym razie wilgoć skropli się wewnątrz.

Oprócz centralnej rury zainstalowane są urządzenia peryferyjne. Ich wejścia są zamontowane nad kuchnią, łazienką i toaletą.

Aby zwiększyć efektywność wentylacji wyciągowej, zaleca się zainstalowanie wentylatora w systemie. Spaliny nad piecem gazowym i rurą kotła grzewczego muszą po nim wejść do kanału powietrznego (stosuje się do tego wkładki).

Kanały powietrzne w kotłowni

Jedną z cech prywatnego domu jest obecność kotła, który ogrzewa pomieszczenie. Często jest ona instalowana w kuchni, ale czasami przeznaczono na nią specjalny pokój - kotłownię. Powinien również być wyposażony w wydajny system usuwania powietrza zanieczyszczonego produktami spalania.

Przy wytwarzaniu systemu wentylacji kotłowni należy przestrzegać następujących zasad:

1. Pokój ma dwa kanały wentylacyjne, które wychodzą na zewnątrz. Jeden z nich posłuży do usunięcia produktów spalania, drugi - do oczyszczenia powietrza z pomieszczenia.
2. Nie ma potrzeby montowania wentylatora w kanale przeznaczonym do usuwania dymu. On ciągle zawiedzie.
3. Mieszanina gazowa odprowadzana przez kanał wentylacyjny jest znacznie gorętsza niż otaczające powietrze. Dlatego na ścianach rury może ciągle tworzyć się wilgoć, co negatywnie wpływa na działanie kotła. Aby tego uniknąć, rura musi być izolowana matami mineralnymi.
4. Wręcz przeciwnie, pożądane jest wyposażenie kanału wentylacyjnego przeznaczonego do wentylacji pomieszczenia, które można obracać w obu kierunkach. Zwiększy to ilość powietrza przychodzącego i wychodzącego.

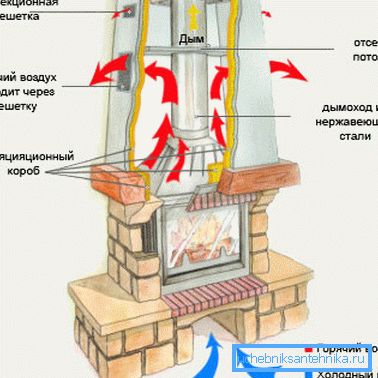

Wentylacja do kominka i pieca

Jeżeli w którymkolwiek z pomieszczeń planowane jest zainstalowanie kominka lub piecyka na paliwie stałym, należy podjąć dodatkowe środki, aby zapewnić dopływ czystego powietrza do tego pomieszczenia i usunąć produkty spalania.

Stworzy to najbardziej korzystne warunki dla całkowitego spalania drewna lub węgla, ponieważ jak wiadomo, płomień nie może istnieć bez tlenu.

Ponadto, przy nieefektywnym działaniu układu wentylacji i braku tlenu, podczas spalania uwalniane są tlenek węgla i inne niebezpieczne produkty, które gromadząc się w pomieszczeniu mogą być szkodliwe dla zdrowia, a nawet prowadzić do śmierci.

Wielu nie wprowadza oddzielnych kanałów powietrza do pomieszczenia, preferując otwarcie okna. Ale w tym przypadku napotkasz nieefektywne wykorzystanie ciepła, ponieważ większość z nich wyparuje, gdy wentylacja szczeliny lub salwy.

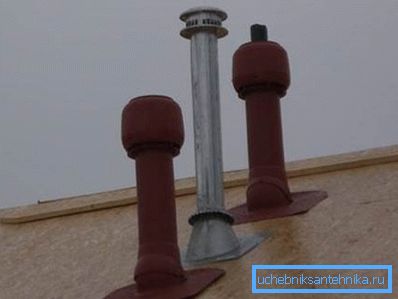

Montaż kanałów powietrznych na dachu

Większość problemów powstaje podczas układania ustaleń kanałów wentylacyjnych przez pokrycie dachowe.

Aby nie wykonywać dodatkowych otworów w płytkach lub łupkach i unikać przedostawania się wody deszczowej na strych, podczas instalacji przewodów powietrza należy przestrzegać następujących wskazówek:

1. Przed zaprojektowaniem sieci wentylacyjnej, pożądane jest sporządzenie planu ze wskazaniem lokalizacji wszystkich kanałów powietrznych, w tym punktów ich wyprowadzenia przez dach.
2. Aby rozmieścić te kanały wentylacyjne, konieczne jest użycie specjalnych części. W skrajnych przypadkach - rura wykonana ze stali nierdzewnej z izolacją.
3. Przed zainstalowaniem kanału centralnego wskazane jest uprzednie wykonanie wszystkich niezbędnych otworów, co uprości dalszą pracę przy montażu całego systemu wentylacyjnego.
4. Miejsca, w których rura sąsiaduje z tymi lub innymi elementami konstrukcyjnymi, powinny być uszczelnione. Może to zrobić dowolny związek silikonowy lub zaprawa cementowa.

Wskazówka! Po obróbce połączeń należy zawiesić instalację wentylacji, aż uszczelniacz do rur zostanie całkowicie utwardzony. Centralne kanały powietrzne muszą być ściśle pionowe, w przeciwnym razie na wewnętrznej powierzchni rur występuje niebezpieczeństwo wilgoci.

Wady wymuszonej wentylacji

Pomimo oczywistych zalet, wentylacja mechaniczna ma pewne wady, o których powinieneś wiedzieć:

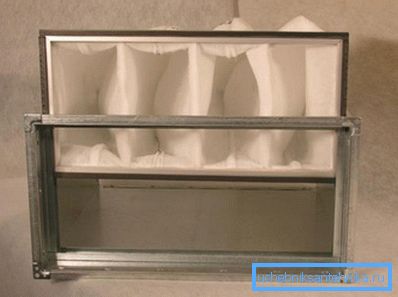

1. System czyszczenia wentylacji, który filtruje powietrze, szybko zapycha się kurzem, co wymaga ciągłej konserwacji.
2. Sprzęt elektryczny (wentylatory, rekuperatory) zużywa energię elektryczną, zwiększając koszty mediów.

Wskazówka! Jeśli pozwalają na to warunki techniczne, zaleca się rozważenie projektu naturalnej wentylacji, której działanie w większości przypadków jest wystarczające.

Wniosek

Właściwy wybór i instalacja kanałów wentylacyjnych w prywatnym domu jest kluczem do efektywnej i nieprzerwanej pracy systemu wentylacyjnego. Bardziej szczegółowo na temat rozmieszczenia systemów wentylacji można dowiedzieć się z wideo w tym artykule.
