Klapa wentylacyjna: cel, cechy konstrukcyjne, działanie

Zawory przepustnicy do wentylacji lub zawory dławiące służą do regulowania i rozprowadzania strumienia powietrza w kanałach wentylacyjnych. Jest to jeden z głównych sposobów konfigurowania i kontrolowania systemu jako całości i jego poszczególnych części. Opowiemy o urządzeniu i cechach zaworów dławiących.

Na zdjęciu - okrągły zawór dławiący do regulacji przepływu powietrza w kanale.

Zawory dławiące do kanałów wentylacyjnych

Urządzenie

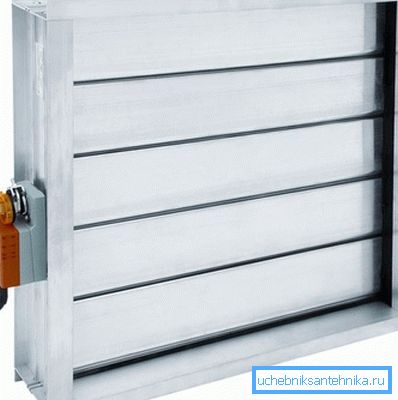

Zasuwa do wentylacji z serwosterowaniem.

Klapa powietrza do wentylacji jest ramą, która podąża za kształtem sekcji kanału, na której jest zainstalowany system ostrzy lub ostrzy. Ostrza lub łopatki zamontowane na osi obrotowej, których obrót zapewnia płynną regulację położenia tego ostatniego (przeczytaj również artykuł Zawór wentylacyjny do plastikowych okien - klucz do zdrowego mikroklimatu w domu).

Sama oś wychodzi z jednego końca przez obudowę na zewnątrz, gdzie znajduje się uchwyt sterujący lub napęd elektryczny / pneumatyczny. Rama może być wbudowana w kanał jako część kształtowa lub nałożona jak krata. Połączenia mogą być kołnierzem, bandażem i złączką.

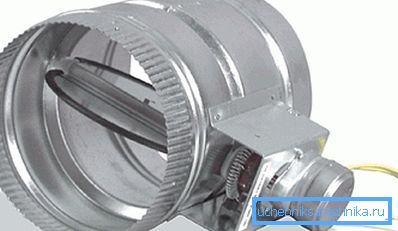

Oś jest obracana za pomocą serwonapędu.

Obrót osi zapewnia mieszanie lub otwieranie kanału, dostosowując w ten sposób jego przepustowość. W skrajnie zamkniętym położeniu ostrze jest równoległe do płaszczyzny przekroju przewodu, w skrajnie otwartym - prawie prostopadle.

Zwróć uwagę! Aby obrócić oś o więcej niż 90 stopni, nie ma sensu, ponieważ w tym przypadku, przy zachowaniu kierunku obrotu, wynik zacznie się zmieniać na przeciwny.

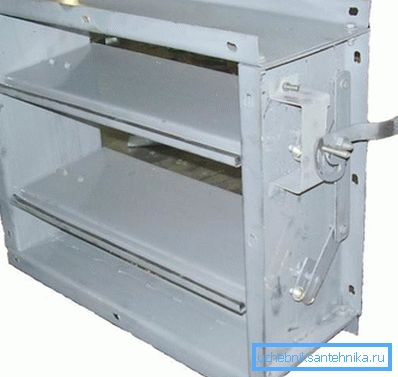

Mechanika wielofalowego migawki.

W przypadku systemu ostrzy, gdy kanał jest blokowany nie przez jedno ostrze, ale przez konstrukcję taką jak ślepa, oś obrotu nie jest jedna, ale tyle co ostrza. Wszystkie te osie są również wyprowadzone na jednym końcu, gdzie są połączone wspólnym skokiem, przez działanie, na którym wszystkie ostrza mogą być obracane pod tym samym kątem.

Gatunek

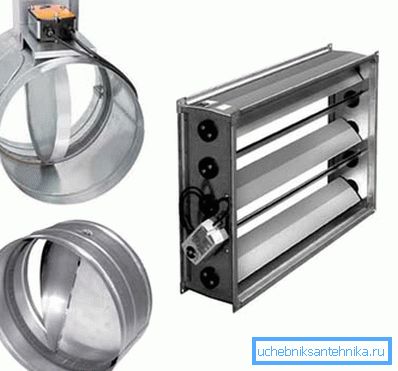

Istnieją różne modyfikacje zaworów.

Zawory są klasyfikowane według kilku parametrów: przeznaczenie, forma, typ napędu sterującego i główne funkcje.

Po uzgodnieniu wszystkie zawory można podzielić na następujące grupy:

  • Zawory powietrzne. Zaprojektowany, aby dostosować ruch mas powietrza bez domieszek gazów łatwopalnych, zawiesiny w aerozolu i dymu w temperaturach do 80 stopni. Maksymalne ciśnienie w kanale wynosi 1500 Pa. Stosowany w systemach wentylacyjnych magazynów, sklepów warzywnych i innych artykułów gospodarstwa domowego;
  • Ognioodporne. Istnieją dwa typy - ognioodporne i dymne, podczas gdy te pierwsze zwykle są normalnie otwarte, te ostatnie są zwykle zamknięte. Chronią otwory w obudowach budynków przed przenikaniem płomienia, a także usuwają spaliny z pomieszczeń;
  • Zabezpieczenie przeciwwybuchowe. Można je przypisać do różnych urządzeń przeciwpożarowych, ale ich główną różnicą jest praca w środowisku wybuchowym. Projekt jest wykonany w taki sposób, że wyklucza się wystąpienie iskry podczas jej działania;
  • Unified. Najczęstszy rodzaj przepustnicy stosowany jest w systemach wentylacji i klimatyzacji obiektów cywilnych i domowych, a także w systemach ogrzewania powietrznego.

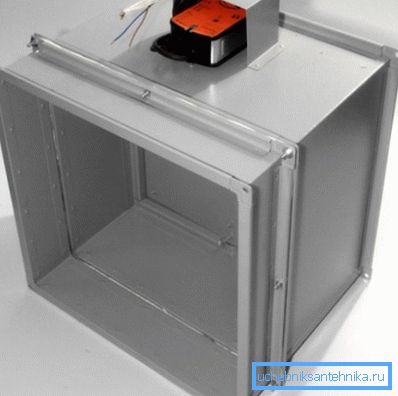

Połączony tłumik ognia.

W formie, te urządzenia powtarzają kontury sekcji kanału, a zatem istnieją trzy główne typy:

  • okrągły,
  • prostokątny,
  • kwadratowy.

Może być również osadzony i narzutowy.

Ze względu na charakter napędu występują takie odmiany:

  1. Mechaniczny z napędem ręcznym (oznaczenie - "P"). Oś obrotowa jest wyposażona w dźwignię lub końcówkę profilową do chwytania za pomocą klucza. Często dźwignia jest wykonana w postaci uchwytu z kątomierzem, który pokazuje kąt obrotu ostrza;
  2. Motorowe klapy wentylacyjne (oznaczone "E"). Mechanik sterujący jest napędzany przez serwomotor zamontowany na korpusie urządzenia. Używany w systemach automatycznych i kanałach o dużym przekroju;
  3. Zawory z napędem pneumatycznym (oznaczenie - "P"). Różnić się od konstrukcji napędu elektrycznego.

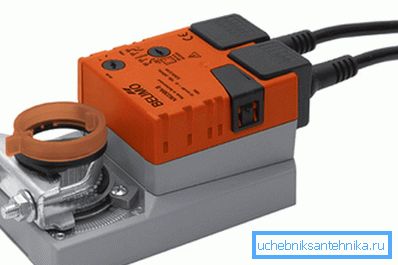

Elektryczna klapka wentylacyjna bez sprężyny powrotnej.

Ponadto urządzenia są podzielone na różne grupy funkcyjne:

  • zawory zwrotne;
  • urządzenia awaryjne;
  • normalnie otwarty;
  • normalnie zamknięty;
  • ładowane sprężynowo, itp.

Sterowanie może odbywać się za pomocą automatyki, sygnału sterowanego centralnie lub ręcznie.

Zwróć uwagę! Cena każdego konkretnego produktu zależy w dużej mierze od jego przeznaczenia, rozmiaru, rodzaju napędu i producenta. Najtańsze gatunki mogą kosztować od kilkuset rubli.

Funkcje regulacji i regulacji

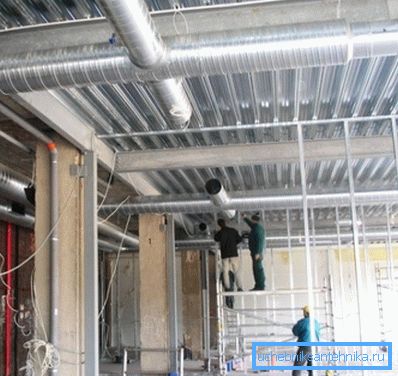

Ustawienie systemu jest ważnym etapem jego instalacji.

Głównym zadaniem tworzenia i debugowania systemów wentylacyjnych jest zapewnienie, aby parametry przepływu powietrza określone przez projekt były ustalane we wszystkich lokalizacjach sieci.

Bardzo trudno jest to zrobić własnymi rękami bez zestawu podstawowej wiedzy, ale jeśli zdecydujesz, nasze abstrakcyjne instrukcje pomogą ci:

  • Całkowite ciśnienie i wydajność wentylatora muszą być dostosowane do danych projektowych. Odbywa się to poprzez dostosowanie częstotliwości obrotu;
  • Następnie za pomocą regulatorów skonfiguruj gałęzie, które znajdują się bliżej wentylatora. Wydajność tych oddziałów musi być zgodna z projektem. Poprzez płynne zamykanie przepustnic uzyskuje się wymagany opór przepływu;
  • Nadmiar powietrza jest przenoszony do tych części łańcucha, w których występuje niewielka wydajność w odniesieniu do obliczeń. W miejscach, w których nie ma urządzeń regulacyjnych, można zainstalować membrany stalowe, aby uzyskać stały opór;
  • Gdy wartości natężenia przepływu powietrza w sekcji głównej obwodu, jak również w urządzeniach wlotowych i wylotowych są doprowadzane do wartości projektowych z błędem nie przekraczającym 10%, regulację można uznać za pomyślnie ukończoną.

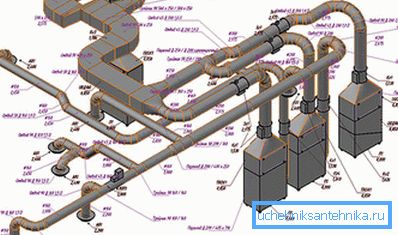

Konfigurowanie i dostosowywanie rzeczywistych systemów jest sporym wyzwaniem.

Zwróć uwagę! Należy zwrócić uwagę na zwiększenie zużycia energii przez silniki wentylatorów, zwiększając ich wydajność.

Wniosek

Zawory i przepustnice wentylacyjne umożliwiają konfigurację systemu i dostosowanie jego parametrów w czasie rzeczywistym. Możliwe jest automatyczne sterowanie ręczne siłownikami przepustnic, co pozwala na tworzenie wyrafinowanych inteligentnych rozwiązań dla systemów klimatycznych.

Film w tym artykule wyraźnie ilustruje wszystko, co zostało powiedziane.
