Klasyfikacja wentylacji i znajomość sprzętu wentylacyjnego

Ten artykuł poświęcony jest rodzajowi wentylacji i kryteriom, według których można ją klasyfikować. Oprócz faktycznej klasyfikacji gatunków będziemy zwracać uwagę na niektóre typy urządzeń wentylacyjnych, poznawać ich urządzenia i funkcje.

Co to jest

Pochodzenie słowa "wentylacja" z łacińskiego wentylatora - przewietrzanie, ogólnie daje pełny obraz istoty procesu. Termin początkowo oznacza jedynie usunięcie z pomieszczenia zanieczyszczonego, wywiewanego powietrza i zastąpienie go powietrzem zewnętrznym.

Ponadto: w ramach ustalonej terminologii to samo słowo często oznacza zestawy urządzeń zapewniających wymianę powietrza.

Postęp nie stoi jednak w miejscu: ponieważ łacińskie terminy zostały zapożyczone przez współczesne języki europejskie, urządzenia wentylacyjne nauczyły się wykonywać wiele dodatkowych funkcji.

• Wentylację powierza się dostarczaniu i chłodzeniu powietrza nawiewanego do komfortowej temperatury.
• Nauczyła się regulować wilgotność powietrza w pomieszczeniu, suszenie powietrza lub, przeciwnie, zwilżanie go.

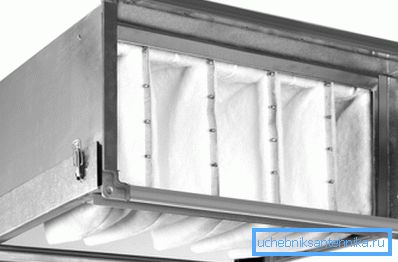

• Do urządzeń wentylacyjnych przypisano funkcję oczyszczenia powietrza z pyłu i innych zanieczyszczeń.

Klasyfikacja

Tak więc, według jakich znaków klasyfikowane są nowoczesne systemy wentylacyjne?

Ruch ruchu powietrza

Może być naturalny lub wymuszony. Naturalną cyrkulację zapewnia przede wszystkim różnica w gęstości ciepłego i zimnego powietrza. Ciepłe masy powietrza pędzą w górę i są wpychane do sieci odbiorczej kanału wentylacyjnego, skąd są usuwane na ulicę.

Ponadto na szybkość cyrkulacji mogą mieć wpływ:

1. Spadek ciśnienia wytworzony przez wiatr w miejscu kanałów zasilających i wylotowych po różnych stronach budynku.
2. Próżnia wytworzona w wentylatorze przy wietrznej pogodzie przez deflektor ma specjalny kształt z otworem na ulicę.

Główną wadą naturalnej wentylacji jest niestabilność przepływu powietrza przez nią, która zależy zbytnio od różnicy temperatur między pomieszczeniem a ulicą, od kierunku i siły wiatru.

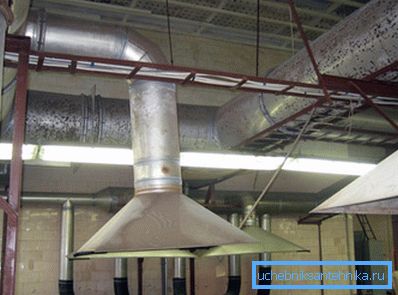

Wentylatory zapewniają wentylację wymuszoną lub mechaniczną. Jego działanie jest bardzo stabilne i niezależne od czynników zewnętrznych; co więcej, łatwo można go dostosować, zmniejszając prędkość wirników. Ceną konsystencji jest zależność energetyczna: po przerwaniu zasilania wentylatory się podnoszą.

Uwaga: efektywna filtracja, ogrzewanie i klimatyzacja są możliwe tylko w systemach wentylacji wymuszonej. W dużej mierze właśnie dlatego, że odpowiednie procesy wymagają stabilnego przepływu powietrza przez odpowiedni sprzęt.

Kierunek przepływu powietrza

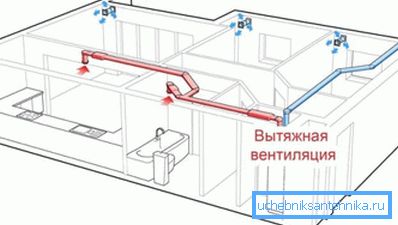

Apartamenty w budynkach mieszkalnych są znane wszystkim z nas, wydmuchują wentylację domową, zaprojektowaną do usuwania powietrza wywiewanego (zwykle przez łazienkę i kuchnię).

Przepływ powietrza w tym przypadku jest pasywny. W mieszkaniach sowieckich budowano je za pomocą nieskonsolidowanych ram okiennych i ościeżnic; W nowoczesnych domach plastikowe okna są coraz częściej wyposażone w zawory wlotowe.

Taki schemat ma raczej nieprzyjemną cechę: powietrze jest wtryskiwane do mieszkania, którego temperatura i wilgotność są określone tylko przez pogodę i porę roku. Dla mieszkańców mieszkań, materiałów wykończeniowych i mebli, nagłe zmiany temperatury i wilgotności nie są tak przydatne.

Wlot lub, jak to się czasem nazywa, odwrócona wentylacja, pozwala na wykonywanie czynności, o których już wspominaliśmy - aby wysuszyć lub nawilżyć powietrze, zmienić jego temperaturę w jednym lub drugim kierunku i odfiltrować zanieczyszczenia.

Cel

Jakie funkcje mogą wykonywać systemy wentylacyjne?

Obecność kanałów powietrznych

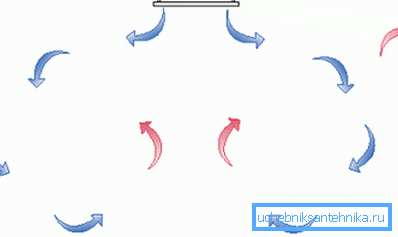

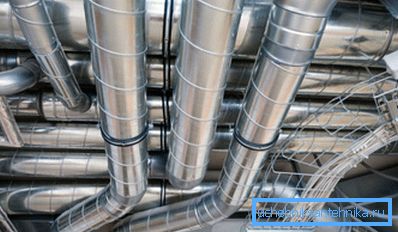

Kanały powietrzne (kanały wentylacyjne) do transportu czystego lub wywiewanego powietrza nazywane są wentylacją kanałową. Bezkanałowy system wentylacyjny to system, w którym powietrze jest wypompowywane lub wtryskiwane bezpośrednio przez ścianę lub sufit budynku - za pomocą wentylatora lub naturalnie.

Sprzęt

Teraz zapoznajmy się z niektórymi rodzajami urządzeń stosowanych w systemach wentylacyjnych.

Fani

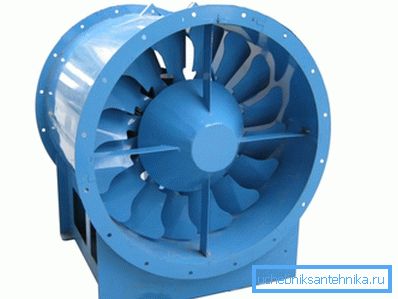

Wentylator osiowy to wirnik zamontowany na wale silnika, który transportuje strumień powietrza wzdłuż własnej osi obrotu. Typowymi przykładami wentylatorów osiowych są układy chłodzące procesora dowolnego nowoczesnego komputera stacjonarnego lub wyciągu w kanale wentylacyjnym w kuchni.

Nawiasem mówiąc: przy instalowaniu wentylacji wyciągowej własnymi rękami lepiej jest wybrać model wentylatora wyciągowego lub kanałowego z łożyskiem ślizgowym zamiast toczenia. Instrukcja ta wiąże się z mniejszym hałasem w tego typu łożyskach.

Zaletą schematu osiowego jest stosunkowo wysoka sprawność. Wadą jest stosunkowo małe ciśnienie wytworzone na wylocie.

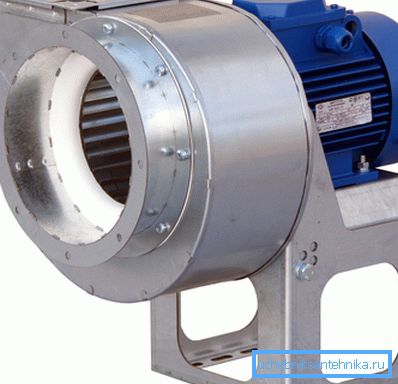

Przewidywany promieniowo wentylator, zmuszający przepływ powietrza do ruchu wzdłuż promienia wirnika. Wirnik obraca się w obudowie; Większość strat wynika z tarcia powietrza na wewnętrznej ścianie obudowy urządzenia. Jednak ze względu na minimalną szczelinę między kołem a ślimakiem, schemat ten zapewnia znacznie wyższe ciśnienie wyjściowe niż poprzednie.

Tłumik

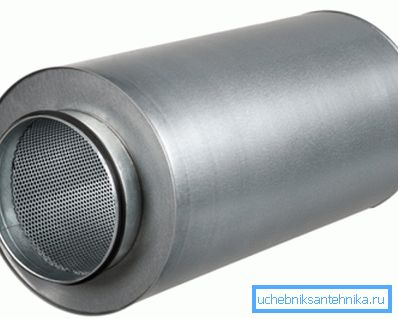

Oczywiście, wentylacja komfortowa powinna generować minimum dźwięków. Jednak produktywni fani z jakiegoś powodu nie chcą kręcić w milczeniu. Logiczną sprzeczność rozwiązuje instalacja tłumika za wentylatorem wlotowym - zbiorniki z rozwiniętymi żebrami wewnętrznymi, pokryte materiałem pochłaniającym hałas (włókno szklane, porowata guma itp.).

Rekuperator

Jest to powszechna nazwa dla urządzeń, które wykonują wymianę ciepła pomiędzy kanałami wylotowymi i dolotowymi. Pozwalają one na znaczne oszczędności w ogrzewaniu i klimatyzacji.

Istnieją trzy koncepcje pracy wymienników ciepła.

1. Płytowy wymiennik ciepła zapewnia ruch krzyżowy niemieszalnych strumieni z sąsiednich kanałów z dużą liczbą wspólnych ścian.. Schemat jest niezwykle prosty i niezależny od energii. Jego jedyną wadą jest zamarzanie wymiennika ciepła w niskich temperaturach; Problem rozwiązuje się przez chwilowe otworzenie obejścia dla powietrza nawiewanego, po czym ciepły strumień kanału wylotowego szybko topi lód.

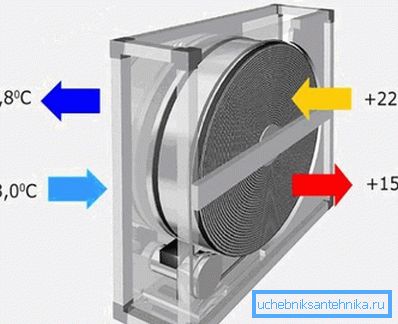

1. W urządzeniu obrotowym koło z rozwiniętymi płetwami obraca się wokół osi znajdującej się na granicy strumieni. Zaletą rozwiązania jest wyrównanie wilgotności powietrza nawiewanego w wyniku przeniesienia kondensatu na krawędzie wirnika. Wady - złożoność projektu, zależność energetyczna i częściowe mieszanie się strumieni, co w szczególności prowadzi do przenoszenia zapachów między nimi.

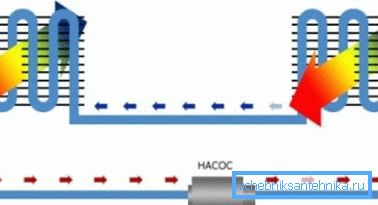

1. Jednostka z pośrednim chłodziwem jest w rzeczywistości umieszczona w obwodzie wentylacyjnym dwóch konwektorów i pompy obiegowej, rodzaj miniaturowego systemu grzewczego bez kotła. Wady systemu - złożoność, wysokie koszty i niska wydajność. Jego użycie jest uzasadnione tylko w tych przypadkach, gdy cechy architektoniczne budynku powodują konieczność rozłożenia dopływu i wydobycia na znaczną odległość.

Ogrzewanie, klimatyzacja

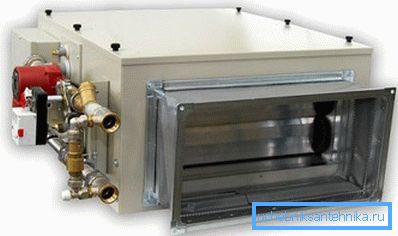

Jak już wspomniano, urządzenie wentylacyjne często zawiera urządzenia do regulacji temperatury przepływu wlotowego. Nagrzewnica powietrza to elektryczny lub wodny podgrzewacz; w większości przypadków chłodnica jest konwencjonalnym klimatyzatorem kanałowym z zewnętrznym blokiem umieszczonym na dachu lub fasadzie.

Komora wyrównawcza

Jest to proste urządzenie do kanału wlotowego, które umożliwia rozprowadzanie powietrza na całym obszarze kratki. Jest to pudełko o małej objętości, w którym przepływ turbulentny zamienia się w laminarny.

Klapa przeciwpożarowa

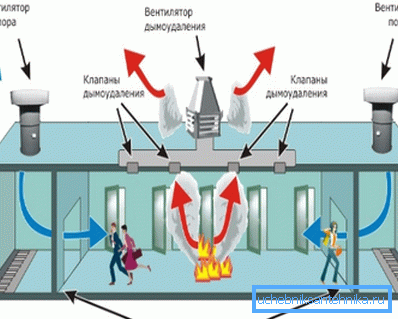

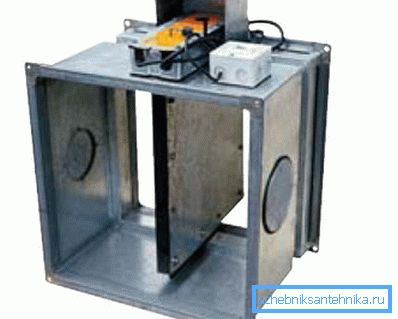

Ich funkcją jest blokowanie rozprzestrzeniania się płomienia poprzez ogólną wentylację wymiany w przypadku pożaru, w celu zapewnienia skutecznego usuwania dymu i dopływu świeżego powietrza do dróg ewakuacji. W początkowym położeniu klapy są one podzielone na normalnie otwarte, normalnie zamknięte i zawory o podwójnym działaniu.

Zawór może być uruchamiany za pomocą sprężyny lub solenoidu. Łatliwy zatrzask, elektromagnetyczny zatrzask lub ten sam solenoid, który uniemożliwia zamknięcie lub otwarcie zaworu, może działać jak zamek.

Wniosek

Mamy nadzieję, że nasz nieco powierzchowny wgląd w rodzaje systemów i urządzeń wentylacyjnych zaspokaja ciekawość czytelnika.

Jak zwykle film wideo w tym artykule zaoferuje mu dodatkowe materiały. Sukcesy!
