Kratki wentylacyjne - rodzaje, materiał i wybór

28-09-2018
Wentylacja

Jeśli myślisz, że kratki wentylacyjne są potrzebne tylko do dekoracji, jest to błędne. Elementy te odgrywają ważną rolę w określaniu kierunku przepływu powietrza, jego intensywności, komfortu życia i wydajności systemu wentylacyjnego. Kratka jest również ważnym elementem systemu ochrony przeciwpożarowej, dlatego podczas jej instalowania należy wziąć pod uwagę normy i wymagania bezpieczeństwa przeciwpożarowego.

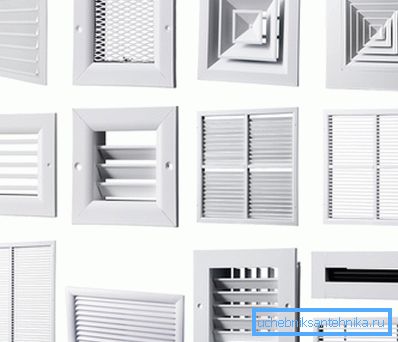

Na zdjęciu różne rodzaje kratek wentylacyjnych

Dziś naszym celem jest pomoc w nauce prawidłowego doboru kratki wentylacyjnej do systemu wentylacyjnego spośród wielu dostępnych na rynku. Poznasz ich funkcje i zasady instalacji.

Gatunek

Różne opcje oferowane przez producentów można łatwo podzielić na trzy kategorie, w zależności od ich lokalizacji:

Outdoor
  1. Zainstaluj od strony ulicy domu.
  2. Stosowane do pokrywania kanałów wentylacyjnych z opadów atmosferycznych, liści, ptaków i małych gryzoni (modele z siatką).
  3. Są produkowane najczęściej ze stopów aluminium.
  4. Żaluzje, które są ustawione pod niezbędnym rogiem, mogą być wyposażone.
  5. Istnieją modele, które są chronione przed funkcją ogrzewania oblodzenia.
  6. W instrukcji zaleca się zamocowanie zewnętrznych kratek wentylacyjnych do mocnych śrub i kołków.
Wewnętrzny
  1. Zamontowany w pomieszczeniu.
  2. Wykonane są z drewna lub plastiku, ponieważ nie są narażone na wpływ pogody, ani na najazdy gryzoni.
  3. Głównym kryterium wyboru jest łatwość instalacji i projektu odpowiadająca wnętrzu.
  4. Mogą mieć regulowane żaluzje, które służą do kierowania powietrza i regulacji natężenia przepływu.
  5. Istnieją modele, w których środkowa część jest usuwana, aby ułatwić czyszczenie kanału.

Ta kategoria obejmuje także kraty konwekcyjne stosowane do wentylacji i klimatyzacji.

  1. Wyróżniają się niewielką odległością między talerzami, co zamienia ją w interesujący przedmiot aranżacji wnętrz.
  2. Profil jest zwykle wykonany z aluminium, listwy są zamocowane pod stałym kątem 45 °.
  3. Siatka prawie nie jest używana.
  4. Ekskluzywne kratki wentylacyjne, wykonane na zamówienie za pomocą cięcia laserowego, stały się powszechne. Wykonuj je z drewna lub cienkiej metalowej płyty.
Downstream
  1. Konieczne dla swobodnego przepływu mas powietrza z jednego pomieszczenia do drugiego.
  2. Zainstaluj w dolnej części ściany lub drzwi.
  3. Zwykle profil jest plastyczny.
  4. Aby zachować izolację akustyczną pomieszczeń, instaluje się je z roletami, które zachodzą na siebie.
  5. Odpowiednio dobrany odpowietrznik zapewnia izolację pomieszczeń bez zakłócania ruchu powietrza.
  6. Produkcja tego typu produktów to prosta praca, więc ich cena jest przystępna.

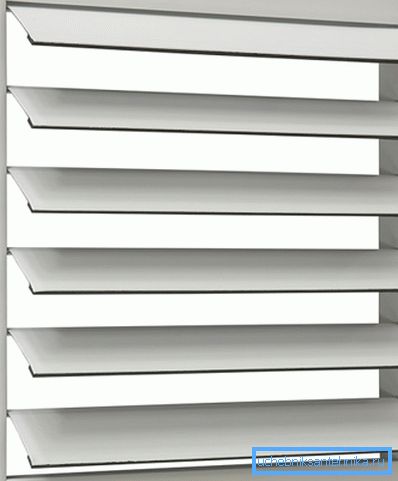

Kratki inertyczne do wentylacji nawiewnej i wywiewnej

Materiał

Do produkcji kratek wentylacyjnych:

  • plastik;
  • aluminium;
  • stal;
  • drzewo.

Instalacja

Przyjrzyjmy się, gdzie można zainstalować:

  1. Drewno może być instalowane tylko w pomieszczeniach o normalnej wilgotności. Ich koszt jest dość kosztowny, poza tym produkty wymagają specjalnej obróbki środkami antyseptycznymi, w przeciwnym razie tracą efekt dekoracyjny.

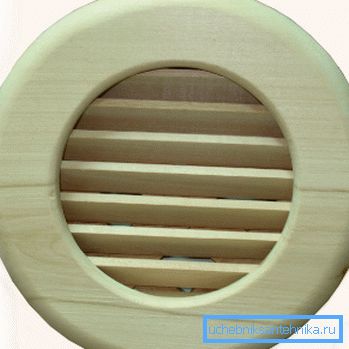

Okrągłe produkty drewniane do kąpieli

Zazwyczaj taka kratownica ustawiona w saunach, wstępnie wybrana do przepływu powietrza. Dekoracyjne kratki wentylacyjne wykonywane są na zamówienie u wartościowych ras, a rysunek dobierany jest przez projektanta.

Produkty te są osadzone lub nad głową, są mocowane własnymi rękami za pomocą śrub z ozdobnymi nasadkami lub śrubami.

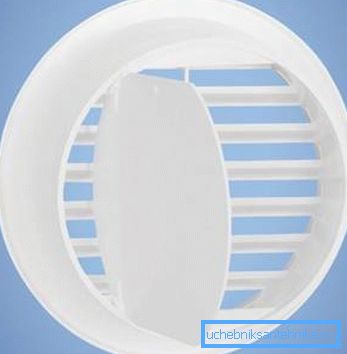

Plastikowa kratka wentylacyjna z zaworem zwrotnym
  1. Plastikowe kratki wentylacyjne są znacznie tańsze i odporne na wysoką wilgotność, chemikalia i temperatury, nie ulegają odkształceniom ani rdzy.. Zakres rozmiarów wynosi od 150 x 150 mm do 300 x 300 mm, kształt jest prostokątny, kwadratowy i okrągły.

Producenci wyposażają produkty w drobną siatkę, która zapobiega przedostawaniu się dużych ilości kurzu i owadów do pomieszczenia. Kratka jest przymocowana do ramy montażowej lub śrubami samogwintującymi poprzez otwory w obudowie.

Ich kolor jest zwykle biały, ale są modele i "pod drzewem", a także różne odcienie. Wadą jest to, że z czasem zmienia kolor na żółty lub zanika, a także staje się zarysowany.

  1. Aluminium jest droższe niż plastik. Produkty są trwałe, mają niską wagę, są odporne na korozję i wytrzymują wpływ czynników zewnętrznych. Udowodniły swoją praktyczność, dlatego w nowoczesnym budownictwie są bardzo poszukiwane.
Aluminiowe szczelinowe kratki powietrzne

Optymalna wielkość to 150 mm x 150 mm. W przypadku dużych kanałów zalecamy stosowanie produktów stalowych. Ponadto wymagana jest zwiększona wytrzymałość w przypadku stosowania potężnych instalacji powietrznych, które są w stanie wyginać aluminiowe płyty ze standardowych krat.

Wskazówka: w razie potrzeby użyj bardzo mocnych produktów o kształcie przypominającym łacińską literę S, które są porównywalne pod względem sztywności ze stalowymi ramami.

W warunkach produkcyjnych malowane są metodą proszkową.

  1. Stalowe kratki wentylacyjne są o wiele wyższe niż aluminium pod względem kosztów, są również cięższe, ale mocniejsze.. Często wykonywane są na indywidualne zamówienia, a spawanie żaluzji odbywa się ręcznie.

Wskazówka: w przypadku montażu kratek wentylacyjnych ze stali przygotować zapięcia o specjalnej wytrzymałości.

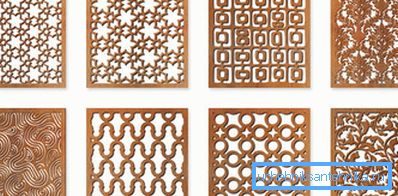

Metalowe kratki kwadratowe

Wybieramy kratę do wentylacji

Zwykle w projekcie należy określić podstawowe parametry do systemu wentylacji. Najczęściej wybór odbywa się za pomocą nomogramów. Głównymi parametrami w projektowaniu dużych systemów są natężenie przepływu i natężenie przepływu powietrza. Kratki wentylacyjne z regulatorem, zwykle z aluminium, są wykonywane na zamówienie.

Oprócz wymagań technicznych dla dystrybutorów powietrza są estetyczne.

Poniżej krótko opiszemy kryteria wyboru kratek wentylacyjnych:

  • miejsce instalacji (poza budynkiem, wewnątrz) i funkcje instalacji (jakie zapięcia są potrzebne);
  • gdzie w pokoju zostanie zainstalowany - na ścianie, suficie, drzwiach lub podłodze;
  • wielkość kanału powietrznego lub otworu, który musi być pokryty;
  • charakterystyka aerodynamiczna i hałasowa produktu;
  • list przewozowy lub wbudowana metoda instalacji;
  • czy wymagana jest regulacja pozycji żaluzji;
  • potrzeba instalacji drobnej siatki;
  • łatwość obsługi i konserwacji;
  • kolor

Wskazówka: przy wyborze regulowanej kratki wentylacyjnej należy uwzględnić przepływ powietrza.

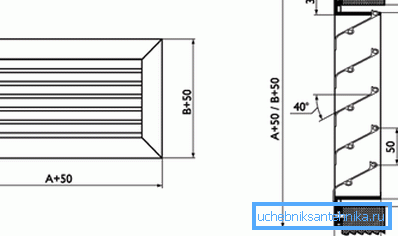

Na co zwrócić uwagę przy wyborze

W wiejskim domu do 200 m2 lub w mieszkaniu sam właściciel może wybrać właściwego dystrybutora powietrza. Jeżeli konieczne jest zapewnienie wielkopowierzchniowych obiektów przemysłowych z wymianą powietrza, to tylko specjaliści powinni sobie z tym poradzić.

Wniosek

W systemie wentylacyjnym nie ma niepotrzebnych elementów, które nie przenoszą określonego obciążenia. Dlatego przy wyborze kratek wentylacyjnych należy kierować się zasadami i wymogami, w tym bezpieczeństwa pożarowego.

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
