Montaż wentylacji: jak wyposażyć system wentylacyjny

Przy budowie prywatnego budynku mieszkalnego oprócz bieżącej wody, ścieków, elektryczności i innych sieci inżynieryjnych konieczne jest zapewnienie układu wentylacji. Jest to bardzo ważny czynnik zapewniający komfort i przytulność w domu. Montaż wentylacji nie sprawia szczególnych trudności, jednak podczas pracy należy wziąć pod uwagę pewne niuanse i osobliwości.

Instrukcje zawarte w tym artykule pomogą Ci je zrozumieć.

Warianty wentylacji

Przed zakupem komponentów do instalacji wentylacji i rozpoczęciem jej produkcji konieczne jest zrozumienie zasady jej działania i rozróżnienie między naturalnymi a wymuszonymi schematami jej działania.

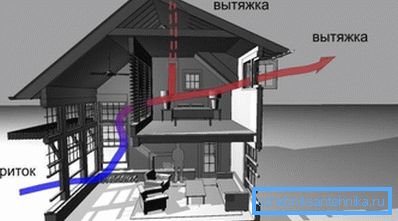

W celu zorganizowania skutecznej wymiany powietrza w większości przypadków wystarczająca jest naturalna wentylacja. W tym przypadku przepływ i usuwanie powietrza jest spowodowane różnicą ciśnienia i temperatury na zewnątrz i wewnątrz obszaru wentylowanego.

Pomimo faktu, że koszt instalacji wentylacji, która działa na tej zasadzie jest niewielki, ten system wentylacji ma kilka wad:

1. Skuteczność jego pracy zależy w dużej mierze od warunków pogodowych. Aby powstał ciąg, temperatura w pomieszczeniu musi być wyższa niż na zewnątrz. Dlatego w ciepłym sezonie jego wydajność jest znacznie zmniejszona.
2. Do uporządkowania wypływu powietrza potrzebny jest szyb wentylacyjny o odpowiednio dużym przekroju i długości. Nie we wszystkich przypadkach istnieje możliwość jego produkcji.

Wady te pozbawione są wymuszonej wentylacji, gdzie przepływ powietrza jest organizowany za pomocą wentylatorów. Jednak w tym przypadku materiały eksploatacyjne do instalacji wentylacji będą kosztować nieco drożej, ponieważ konieczne będzie zakupienie różnych urządzeń elektrycznych.

Ponadto cena jego działania będzie wyższa (zużycie energii wymagane do zasilania silników wentylatorów wzrośnie).

Zwróć uwagę! Pracom systemu wentylacji wymuszonej towarzyszy hałas. Projektując go, powinieneś zadbać o wysokiej jakości izolację dźwiękową, inaczej spowoduje to dyskomfort dla mieszkańców domu.

Instalacja sieci inżynieryjnej

Użyte materiały

Jakość budowanej sieci inżynieryjnej zależy bezpośrednio od zastosowanych przewodów. Ich wybór zależy od celu funkcjonalnego systemu wentylacji, obszaru wentylowanych pomieszczeń i parametrów przenoszonego powietrza.

Najczęściej kanały powietrzne są okrągłe i prostokątne, wykonane ze stali.

Jego grubość i powłoka zależą od składu chemicznego i temperatury powietrza przechodzącego przez wentylację:

• gdy temperatura otoczenia jest niższa niż 80 stopni Celsjusza i wilgotność do 60%, stosuje się stal galwanizowaną o grubości 0,5 do 1 mm;
• jeżeli parametry środowiska powietrza przekraczają powyższe, stosuje się przewody wykonane ze stali nierdzewnej lub węglowej o grubości ścianki 2 mm;
• Jeśli konieczne jest transportowanie powietrza zawierającego agresywne gazy, zaleca się stosowanie w częściach systemu wentylacyjnego wykonanych z metalu lub aluminium o grubości ścianki od 1,5 do 2 mm.

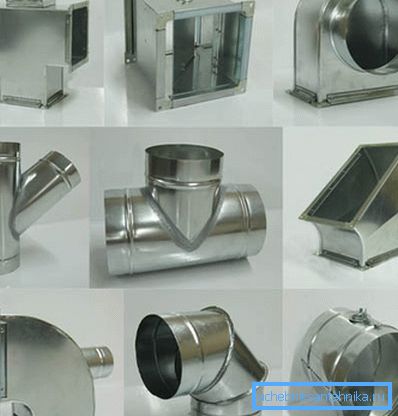

Oprócz bezpośrednich kanałów powietrznych nowoczesny przemysł produkuje wiele kształtowanych części, które pozwalają konstruować odgałęzienia, kontury, zakręty i tak dalej.

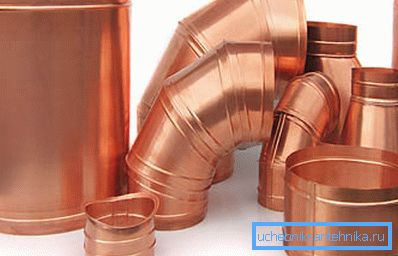

Jeśli planowana jest okładzina z otwartym kanałem, możesz wybrać produkty wykonane z miedzi, tkaniny lub tworzywa sztucznego, które mają atrakcyjny wygląd.

Typy połączeń

Kanały powietrzne, aby uniknąć przecieków powietrza, muszą być ściśle ze sobą połączone.

Aby to zrobić, są następujące metody:

1. Kołnierz. Wykonany jest z taśmy stalowej lub stali kątowej. Jest zamocowany na stalowym kanale z kołnierzem.
2. Bandaż. Specjalny element, który jest noszony na kanałach powietrznych ze wstępnie obrobionymi krawędziami. Aby osiągnąć jak największą szczelność, bandaż można wypełnić hermetycznym mastyksem. Metoda ta jest częściej stosowana do projektowania systemów wentylacyjnych w produkcji chemicznej.

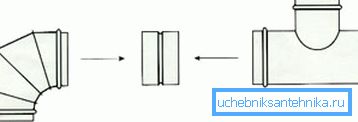

3. Połączenie Nippelny (muftovy). Najczęściej stosowane w indywidualnej konstrukcji ze względu na łatwość instalacji. Jeżeli złączka nie jest wyposażona w uszczelkę, podczas jej montażu złącze powinno być dodatkowo uszczelnione taśmą samoprzylepną.

1. Trąbka. Jeszcze wygodniejszy i łatwiejszy sposób łączenia ze sobą kanałów powietrznych. W takim przypadku koniec jednej części jest wstawiany do specjalnie przedłużonego końca drugiego. Jego wadą jest niewystarczająca szczelność, co wymaga dodatkowych wysiłków, aby uszczelnić złącza.

Funkcje instalacji

Instrukcje dotyczące instalacji wentylacji są zrozumiałe nawet dla niedoświadczonego kapitana.

Oto kilka wskazówek, dzięki którym z powodzeniem wykonujesz całą pracę własnymi rękami, uzyskując niezawodny i trwały system organizowania wymiany powietrza w domu:

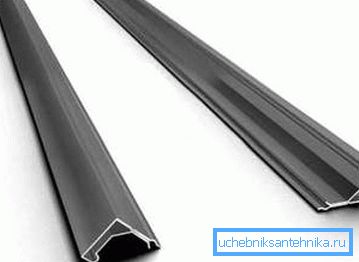

1. Zanim zaczniesz, musisz zdecydować o rodzaju zastosowanych łączników. Do montażu kanałów wentylacyjnych o małej średnicy odpowiedni jest odpowiedni wspornik odpowietrzający. Jeżeli projekt przewiduje zastosowanie bardziej masywnych kanałów wentylacyjnych o dużym przekroju, wymagana jest opona montażowa do wentylacji, składająca się z paska i dwóch kołków przymocowanych do sufitu. Liczba nawiasów ustalana jest indywidualnie, w oparciu o masę, materiał i długość kanałów powietrznych.

1. Ponadto nie można rozpocząć pracy bez mapowania sieci wentylacyjnej. Najlepiej jest narysować go na planie domu. Pamiętaj, że powietrze musi przejść drogę z lokalu do pomieszczenia gospodarczego i pomocniczego. W przeciwnym razie zanieczyszczone masy powietrza z toalety i kuchni przenikają do sypialni i salonu, co nie zwiększa komfortu.
2. Nie zapomnij o kanałach dostaw. Instalacja obowiązkowego systemu wentylacji wymaga co najmniej jednego kanału zasysającego świeże powietrze z ulicy. Możliwe jest również wyposażenie zaworów dolotowych z wentylatorem lub bez, co zrekompensuje brak powietrza wynikającego z jego usunięcia.

1. Podczas budowy sieci wentylacyjnej należy pamiętać, że zimą podczas pracy wilgoć skrapla się na powierzchni wewnętrznej. Dlatego rury powinny być tak ustawione, aby ciecz nie dostała się do pomieszczenia lub do urządzeń elektrycznych (wentylatory, grzejniki itp.). Zaleca się stosowanie specjalnych kondensatorów wilgoci, które pomogą również naprawić oponę w celu zamontowania wentylacji.
2. Poziome odcinki kanałów powietrza wywiewanego muszą być bez problemu wyposażone w wentylatory wyciągowe. Własny ciąg nie wystarcza, aby wydobyć zanieczyszczone masy powietrza.
3. Jeśli instalacja wentylacyjna, którą instalujesz ma rozgałęzioną strukturę z wieloma wlotami, konieczne jest zainstalowanie zaworów zwrotnych, aby zapobiec wyrzucaniu powietrza wylotowego do przestrzeni życiowej. Dzięki nim powstaje pożądany kierunek ruchu powietrza.

Zwróć uwagę! Należy bezwzględnie przestrzegać środków ostrożności przy instalacji wentylacji. W przeciwnym razie istnieje poważne niebezpieczeństwo uszkodzenia sprzętu i komponentów, a także poważny uszczerbek na zdrowiu osób zaangażowanych w instalację kanałów powietrznych.

Wniosek

Po zapoznaniu się z powyższymi informacjami dowiedziałeś się, jak zainstalować wentylację i klimatyzację. Dodatkowe informacje dotyczące instalacji rekuperatorów ciepła, instalacji filtracyjnych, systemów elektroniki sterującej itp. Można znaleźć w wideo w tym artykule.
