Naturalna wentylacja domku: podstawowe informacje na ten

28-02-2018
Wentylacja

Oprócz głównych komunikatów w lokalach mieszkalnych należy zapewnić system wymiany powietrza w celu poprawy mikroklimatu. Wentylacja domku wymaga szczególnego podejścia, ponieważ budynki tego typu są najczęściej budowane z użyciem materiałów kamiennych, które nie przepuszczają powietrza. Najbardziej ekonomiczną opcją jest naturalna cyrkulacja przepływu.

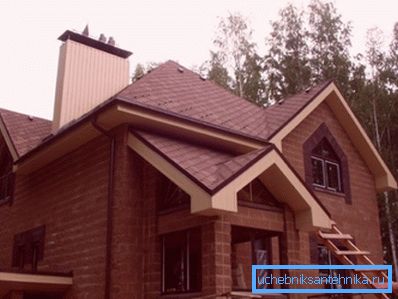

Na zdjęciu domek z zamkniętymi rurami wentylacyjnymi.

Główne zalety systemu

Kiedy nastąpi wymiana mas powietrza z powodu różnicy ciśnień, indywidualni deweloperzy będą mieli możliwość zaoszczędzenia środków finansowych. Chociaż takie systemy są nieco gorsze pod względem sprawności niż ich mechaniczne odpowiedniki, w normalnych warunkach można je bezpiecznie stosować.

Najprostsza wersja systemu wentylacji

Biorąc pod uwagę ich zalety, możesz zrozumieć pełne korzyści:

  • Brak kosztów operacyjnych pozwala zaoszczędzić na długim okresie czasu.
  • Niska cena podstawowych elementów daje możliwość zorganizowania tanich systemów.
  • Ze względu na brak skomplikowanego sprzętu ryzyko wypadku jest praktycznie zredukowane do zera.
  • Wystarczająca wydajność podczas pracy w normalnych warunkach, gdy nie ma potrzeby zbyt aktywnej wymiany powietrza.

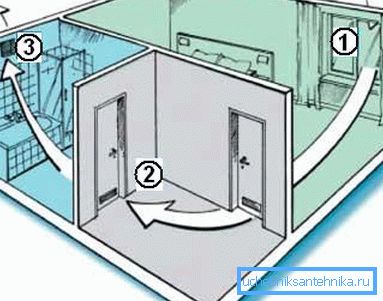

Prosty przykład systemu.

Pomóż! Punkty SNiP 2.08.01-89 zapewniają najprostszy schemat: strumień powietrza dostaje się do pomieszczeń przez otwory wentylacyjne, zawory i okna i jest usuwany przez okapy znajdujące się w pomieszczeniach sanitarnych i kuchniach.

Początkowe obliczenia na przykładzie

Przed wykonaniem projektu wentylacji domku należy wykonać wstępne obliczenia. Za ich pomocą można określić pożądaną ilość przepływu powietrza i jego wycofanie z domu. Jako przykład, weź budynek mieszkalny, którego powierzchnia pokoi jest przedstawiona w tabeli. Wysokość sufitu wynosi 3 m.

Typ pokoju Powierzchnia w metrach kwadratowych
Sypialnia 20
Dzieci 24
Pokój dzienny 30
Biblioteka 16
Gabinet 18
Toaleta 2
Łazienka 8
Kuchnia 20
Potrzeba ludzi na świeżym powietrzu.
  1. Określił ilość powietrza potrzebnego bezpośrednio do pomieszczeń mieszkalnych. Kuchnia i urządzenia sanitarne nie są brane pod uwagę. Tak więc okazuje się: (20 + 24 + 30 + 16 + 18) x3 = 324 sześcianu. m / h
  2. Oblicza ilość powietrza podawanego ludziom mieszkającym w domu. Na jednej osobie zużywa się średnio 30 cu. m / h W naszym przypadku 5 członków rodziny. W związku z tym idzie: 305 = 150 cu. m / h
  3. Oblicza maskę dla trzech pomieszczeń. Ponieważ wynik drugiego punktu jest mniejszy, przyjmujemy pierwszy jako podstawę. Procentowy stosunek będzie wyglądać tak: kuchnia - 60, łazienka - 25, toaleta - 15. Ostateczne dane przedstawiono w tabeli.
Typ pokoju Kaptur, kostka m / h
Kuchnia 194.4
Łazienka 81
Toaleta 48.6
Razem: 324 cu. m / h

Uwaga! Wentylacja w kotłowni domku jest obliczana osobno, ponieważ będzie zależeć od rodzaju sprzętu i jego charakterystyki. Eksperci zalecają zainstalowanie zapasowej wymiany powietrza.

Niewiele na temat projektu

Zanim podstawowe elementy zostaną zainstalowane, wszystkie najdrobniejsze szczegóły muszą zostać przemyślane. Projekt wentylacji domków rozpoczyna się od sformułowania podstawowych zadań i opracowania ogólnego schematu. Kolejne szkice pomogą wyjaśnić położenie poszczególnych węzłów, a także routing ścieżek.

Urządzenie wlotu powietrza

Aby zapewnić wysokiej jakości obieg przepływu, na oknach lub ścianach instalowane są specjalne zawory. Z ich pomocą masy powietrza docierają z ulicy bezpośrednio do domu. Ponadto, poprzez kratki wentylacyjne, przenoszą się do innych pomieszczeń.

Struktura urządzenia do przepływu powietrza.

Proces instalacji zaworu

Produkty wlotowe do ścian i okien nie muszą być podłączone do sieci. Po instalacji nie wpuszczają do środka hałasu i różnych zanieczyszczeń. Aby lepiej utrzymywać ciepło w pomieszczeniu, zaleca się instalację elementu za grzejnikiem, aby wchodzące powietrze miało czas na rozgrzanie.

Instalacja zaworu wlotowego jest dość prosta, więc są one dość realistyczne do przeprowadzenia niezależnie. Otwór wykonuje się za pomocą domowego stempla i wiertarki. Po włożeniu urządzenia do wnętrza konieczne jest przeprowadzenie izolacji.

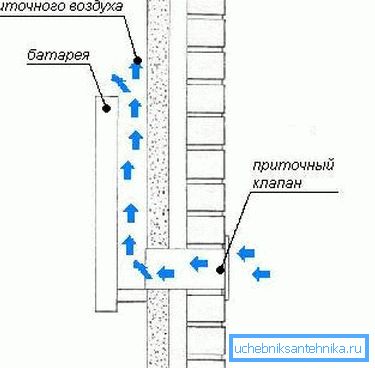

Demonstruje przepływ ruchu.

Instalacja sieci przesyłowych

Aby umożliwić swobodną cyrkulację powietrza między pomieszczeniami, w boczne płaszczyzny, które mają dobrą izolację dźwiękową, wkładane są specjalne kratki. Mogą być wbudowane w drzwi lub ściany. Zainstaluj je na dole, a następnie uzyskasz dobrą wymianę powietrza.

W drzwiach lub ścianie wycięto otwór odpowiadający rozmiarowi nabytej kraty. Jego części są wkładane bezpośrednio do przygotowanego otworu po każdej stronie. Mocowanie odbywa się za pomocą śrub.

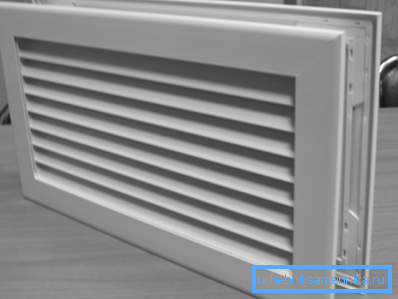

Wygląda jak grill do przepuszczania powietrza z pokoju do pokoju.

Tworzenie systemu kaptura

Wentylacja naturalna jest najprostszym rozwiązaniem, ale wymaga starannego przestrzegania zasad, w przeciwnym razie działanie systemu będzie nieskuteczne. Im mniej błędów powstaje podczas procesu instalacji, tym lepiej działa sieć wymiany powietrza w budynku.

Typowe błędy

  • Niewłaściwe umieszczenie kratek wentylacyjnych powoduje znaczne zmniejszenie wydajności systemu.. Nie należy więcej niż 10 cm odsunąć od sufitu, aby powietrze nie zatrzymało się podczas pracy.
  • Rura wentylacyjna jest często instalowana na niewystarczającej wysokości, aby zapewnić prawidłowe funkcjonowanie.. W tym przypadku występuje niewielka różnica ciśnień.
  • Zbyt wiele zwojów w kanale obejściowym prowadzi do zmniejszonego ciągu. Jeśli budowany jest system wentylacji naturalnej wymiany powietrza, konieczne jest, aby linia wylotowa była tak prosta, jak to tylko możliwe.

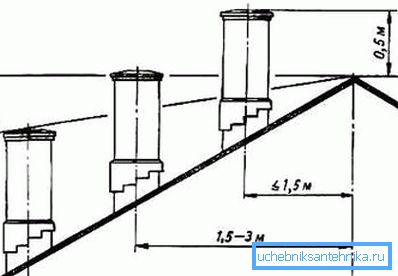

Zasady instalacji rury wydechowej.

Umieszczenie pipeline

Kiedy wentylacja jest przeprowadzana w domku własnymi rękami na wcześniej przygotowanym projekcie, to najczęściej elementy są ukryte w specjalnych kanałach, które są problematyczne w gotowej konstrukcji. Ta metoda jest uważana za najbardziej preferowaną pod względem estetyki. Jednakże, jeśli to konieczne, rurę można trzymać bez ukrywania.

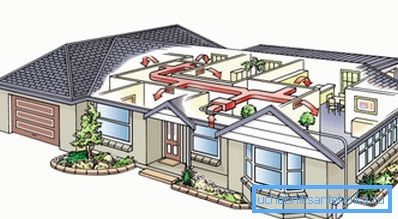

Przykład lokalizacji rurociągów.

Naprawianie elementów

Składniki systemu można naprawić na różne sposoby. Ostateczna wersja zależy od wymiarów produktów i kształtu sekcji. Poniżej przedstawiono podstawowe metody naprawy fragmentów sieci.

Oczywiście istnieją inne technologie instalacji, ale te sprawdzają się od najlepszej strony.

  • Kanały powietrzne o przekroju prostokątnym i kwadratowym są z reguły montowane za pomocą poprzeczek i specjalnych kołków ograniczających ruch. Ich cena jest niska.
  • Mocowanie okrągłych rurociągów często wykonuje się za pomocą kołków i zacisków. Są one połączone ze śrubami. Ta opcja jest dość niezawodna, więc jest bardzo powszechna.
  • Czasem używa się kołka w parze z perforowaną taśmą, ale ta metoda ma wiele ujemnych punktów. Po pierwsze, są efekty dźwiękowe. Po drugie, zwiększa się ryzyko wycieku. Po trzecie, powstaje niewystarczająca sztywność.

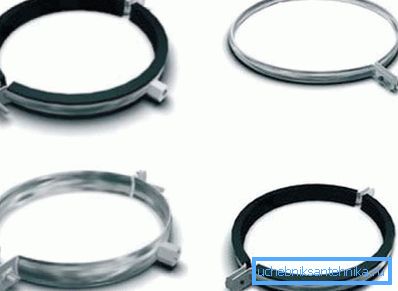

Zaciski do mocowania rur okrągłych.

Suplement! Ostatnia z tych opcji jest inna, dlatego jest bardziej wykorzystywana do mocowania tymczasowych przewodów, nieprzeznaczonych na długi okres eksploatacji.

Na zakończenie

Specjalnie dla indywidualnych programistów została przedstawiona instrukcja szkoleniowa, która pozwala uzyskać informacje o tym, jak można zorganizować naturalną wentylację domku. Taki system można stworzyć przy minimalnych kosztach w najkrótszym możliwym czasie, szczególnie jeśli w branży budowlanej jest co najmniej niewielkie doświadczenie. Dodatkową korzyścią jest użycie wideo w tym artykule.
