Naturalna wentylacja ścienna z zaworami wlotowymi i rurą

Czasami wymagane jest stworzenie w budynku mieszkalnym lub wiejskim prostego systemu wymiany powietrza zdolnego do funkcjonowania w normalnych warunkach. Najprostszym rozwiązaniem jest przewietrzanie ściany za pomocą specjalnych zaworów pracujących w jednym kierunku i zewnętrznej rury. Ta metoda może być stosowana tylko w pomieszczeniach o normalnej pracy.

Zalety i wady metody

Aby zdecydować się na stworzenie takiego systemu wymiany powietrza, należy wziąć pod uwagę wszystkie za i przeciw, a wybór będzie najłatwiejszy. Należy jednak wyciągnąć wnioski na podstawie istniejących warunków, ponieważ w rzeczywistości jest to alternatywna wersja konwencjonalnej sieci w prostszej wersji.

Wyliczenie zasług

Najważniejszą zaletą organizacji takiej wymiany powietrza jest relatywnie niska cena. Wszystkie niezbędne elementy są dość tanie, dzięki czemu można uniknąć wysokich kosztów.

Inne pozytywne cechy tego rodzaju wentylacji wymieniono poniżej:

• Główne elementy systemu są małe, dlatego estetyczne cechy lokalu nie są naruszane.
• Podczas montażu nie ma potrzeby zmniejszania szczelności pokrycia dachowego, ponieważ podczas instalacji rury, wycięcia w dachu nie są wykonane.
• Możliwość wykonania instalacji własnymi rękami to świetny sposób na oszczędzanie zasobów finansowych.
• Ze względu na brak złożonych elementów czas instalacji ulega znacznemu zmniejszeniu.

Punkty ujemne

• Zależność operacji od warunków pogodowych i innych czynników nieco zmniejsza wydajność, ale rozwiązuje się to przez zainstalowanie wentylatora.
• Potrzeba wiercenia w kilku miejscach w pewien sposób komplikuje pracę.
• W przypadku złej jakości instalacji mogą wystąpić problemy z uszczelnieniem.

Uwaga! Gdy wentylacja przez ścianę w prywatnym domu jest ustawiona za pomocą wlotowych zaworów wentylacyjnych i zewnętrznej rury, zestaw narzędzi będzie zależał od materiału użytego do budowy budynku.

Wytworzone obliczenia

Nawet taki prosty system wentylacyjny musi być starannie wyliczony, ponieważ aby zapewnić pomieszczeniu świeże powietrze, należy znać liczbę elementów wykorzystywanych do napływu środowiska pracy i przepustowość wydechu.

Następnie zastanawiamy się, jak przeprowadzić wstępne obliczenia na tym terenie na przykładzie budynku mieszkalnego o wysokości 69 m przy wysokości sufitu wynoszącej 250 cm.

1. Pierwszym krokiem jest określenie przybliżonej objętości całego mieszkania. Aby to zrobić, pomnóż długość, szerokość i wysokość. Wynik powinien wynosić: 6x9x2,5 = 135 cu. m
2. Na podstawie uzyskanych danych można obliczyć liczbę zaworów wlotowych. Na przykład, jeśli szerokość pasma elementów wynosi 40 metrów sześciennych. m / godzinę, a następnie idzie: 135/40 = 3,375? 4 sztuki.

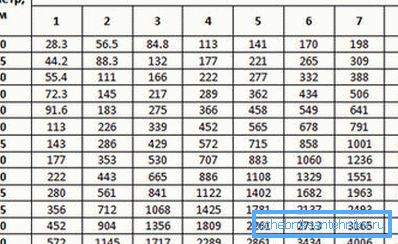

Odpowiedz! Aby uzyskać jakościową aktualizację powietrza w prezentowanym obiekcie, należy zainstalować tylko 4 zawory. Na podstawie powyższych obliczeń określa się średnicę rury wydechowej.

Urządzenia wlotowe

W związku z nadejściem nowoczesnych materiałów, struktury zaczęły być bardziej hermetyczne, co doprowadziło do pojawienia się kolejnego problemu związanego ze spadkiem poboru powietrza wewnątrz.

Jeśli wcześniejsze domy i mieszkania mogłyby być wentylowane bez dodatkowego napływu, teraz sytuacja się zmieniła. Szczególnie trudno jest oddychać w mieszkaniu, jeśli jako materiał podstawowy stosuje się tworzywo sztuczne.

O funkcjonalności

Gotowe produkty do czerpania powietrza z ulicy mogą całkowicie zapobiec przenikaniu kurzu, owadów i wszelkiego rodzaju dźwięków. Po instalacji w lokalu nie występują przeciągi. Urządzenie wlotowe przypomina zasadę reduktora powietrza, który spowalnia szybkość przepływu.

Sterowanie zaworem wlotowym jest niezwykle proste, ponieważ jest wyposażone w wygodny uchwyt i do zamykania kanału. Jego widoczna część idealnie pasuje do wnętrza pokoju. Będąc z zewnątrz, nie psuje wrażenia fasady budynku. Podczas operacji nie trzeba wydawać środków finansowych.

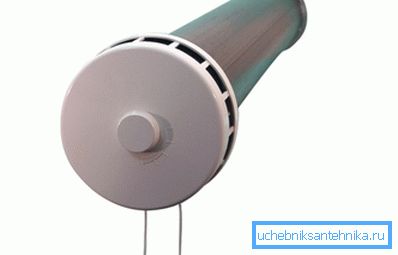

Szczegółowe informacje o produktach urządzenia

Elementem o pojemności powietrza jest mała plastikowa rurka, której średnica może się znacznie różnić. Wewnątrz jest izolacja, zapobiegająca przenikaniu dźwięków.

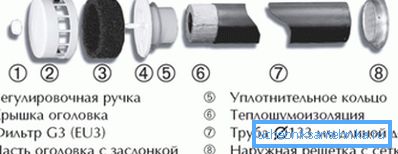

Poniżej zapraszam do zapoznania się ze strukturą produktów tego typu.

• Kanał z tworzywa sztucznego jest podstawowym elementem, ponieważ przez niego powietrze wchodzi do pomieszczenia.
• Pokrętło regulacji znajduje się od wewnątrz. Z jego pomocą możesz zablokować kanał.
• Element filtrujący umożliwia oczyszczanie napływających strumieni z cząstek pyłu.
• Wewnętrzny fragment końcówki, wyposażony w klapkę wentylacyjną, jest głównym ogranicznikiem.
• Pierścień O-ring został zaprojektowany w celu poprawienia uszczelnienia pomiędzy elementami produktu.
• Materiał izolacyjny zapewnia możliwość ochrony wnętrza przed dźwiękiem i innymi efektami.
• Zewnętrzna kratka pomaga chronić konstrukcję przed opadami atmosferycznymi.
• Znajdująca się w środku moskitiera pozwala całkowicie zapobiec owadom.

Uwaga! Długość plastikowego rękawa może wynosić od 40 do 100 cm co 10 cm, dlatego przy wyborze grubość ścianki powinna być zaokrąglona do tych wartości. Nadmiar części jest po prostu przycinany.

Prace instalacyjne

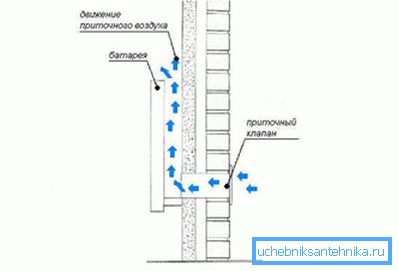

Przede wszystkim, odpowiednie miejsce jest wybrane do instalacji elementu na bocznej płaszczyźnie graniczącej z ulicą. Głowa funkcyjna powinna mieć bezpośredni dostęp, w przeciwnym razie sprawowanie kontroli będzie problematyczne. Najlepszą opcją jest instalacja w pobliżu grzejnika, aby wchodzące powietrze miało czas na rozgrzanie.

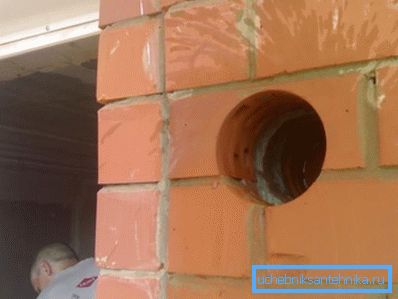

Po wybraniu akceptowalnego miejsca przejdź bezpośrednio do robienia dziur. Jeśli ściany są drewniane, użyj zwykłej wiertarki i wiertarki. W innych przypadkach wiercenia diamentowe wykonuje się za pomocą specjalnego narzędzia. Podczas otwierania urządzenia zaleca się wykonanie niewielkiego spadku w kierunku ulicy w celu odprowadzenia skroplin.

Plastikowy rękaw o wymaganym rozmiarze wkładany jest do gotowego otworu. Kratka wentylacyjna jest zamontowana na zewnątrz, a od wewnątrz włożona jest funkcjonalna końcówka. W procesie mocowania elementów stosuje się małe śruby, dzięki którym struktura zyskuje sztywność.

Montaż rury wydechowej

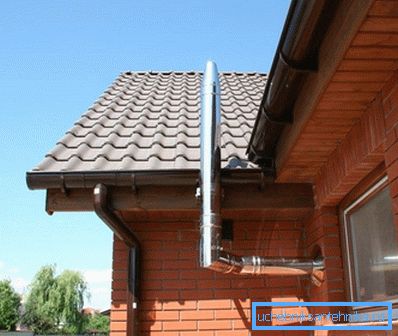

Kiedy rozmieszczona jest wentylacja wywiewna przez ścianę na ulicę, możliwe jest zmniejszenie pracochłonności pracy, ponieważ nie ma potrzeby dotykania sufitu i dachu. Ponadto długość rury można zmniejszyć, odchodząc od części grzbietowej.

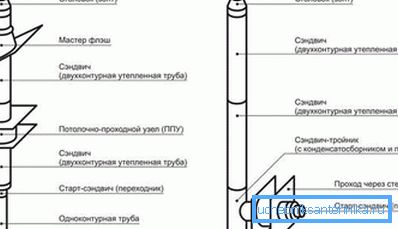

Proces montażu systemu przedstawiono poniżej.

1. Wstępne oznakowanie jest stosowane do powierzchni ściany, aby ułatwić wycięcie otworu. Zaleca się umieszczenie otworu w pobliżu sufitu w celu zmaksymalizowania przyczepności.
2. Przy pomocy specjalnego narzędzia jest zgrabne cięcie. Następnie wkładany jest do niego element narożny. Od wewnątrz zainstalowany jest zawór zwrotny, który chroni przed wpływami zewnętrznymi.
3. Od ulicy do ustalonego rogu dołączony jest następujący fragment - prosta rura. Jest on mocowany za pomocą specjalnych zacisków. Deflektor jest zainstalowany na górze, co zapobiega przedostawaniu się opadów do wnętrza.

Zwróć uwagę! Podczas montażu kanału wentylacyjnego zaleca się wykonanie uszczelnienia na złączach, w przeciwnym razie nie będzie możliwe uzyskanie najbardziej efektywnego odprowadzania powietrza wylotowego.

Informacje o obiegu wewnętrznym

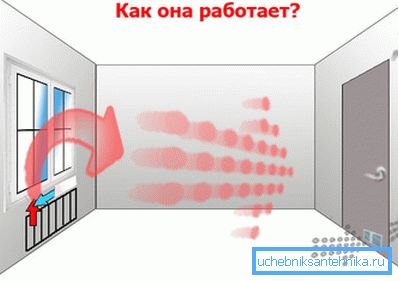

Do przepuszczania strumieni z jednego pomieszczenia do drugiego używane są specjalne kraty. Instalując je na drzwiach lub osadzając w ścianie, można uzyskać swobodny ruch mas powietrza. Jest to konieczne w przypadkach, gdy chcesz pominąć dopływ powietrza do okapu.

Aby wstawić element do drzwi lub ściany, należy wykonać cięcie odpowiadające wymiarom części roboczej. Po usunięciu niepotrzebnego fragmentu, musisz włożyć główną ramkę bezpośrednio do otworu. Mocowanie odbywa się za pomocą śrub, które są zamykane przez przedni panel.

Dodatkowe informacje

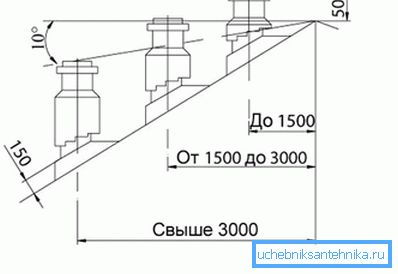

• Rura wentylacyjna musi wystawać w taki sposób, aby kąt między grzbietem a górną częścią nie przekraczał 10 stopni, w przeciwnym razie poziom siły ciągu będzie znacznie zmniejszony.
• W wewnętrznej części kanałów, a także w odległości pięciu centymetrów od nich nie należy umieszczać kabli, gazociągów i innych elementów systemów łączności.
• Przejście należy wykonać na okap, nawet przy zamkniętych drzwiach wewnętrznych, a nie we wszystkich przypadkach trzeba zainstalować kratki. Wystarczy zostawić szczelinę poniżej szerokości 1,5-2 cm.
• Zbyt słaba wentylacja przestrzeni życiowej nie pozwala na wysoki poziom bezpieczeństwa środowiskowego, zwłaszcza jeśli w procesie wykańczania zastosowano materiały oparte na tworzywach sztucznych, żywicach formaldehydowych itp.

Wnioski

Ta instrukcja daje wyobrażenie o tym, jak wentylacja w mieszkaniu odbywa się nie przez dach, ale bezpośrednio przez ścianę. Dzięki tej opcji upraszcza się nie tylko pracę urządzenia, ale także możliwość zaoszczędzenia na surowcach, ponieważ długość rury wyjściowej może zostać znacznie zmniejszona. Film wideo w tym artykule zawiera dodatkowe informacje.
