Projekt ogrzewania i wentylacji - ekonomiczne ogrzewanie i

Mikroklimat w każdym pomieszczeniu to pewien optymalny zestaw parametrów, w którym dana osoba czuje się komfortowo i może pracować wydajnie. Wpływają na to głównie takie parametry jak: wilgotność, temperatura powietrza, skład powietrza. Realizacja głównej części zadania polegającego na utrzymaniu stabilności mikroklimatu polega na systemach wentylacji i ogrzewania, dlatego należy zwrócić szczególną uwagę na kwestię projektowania.

Czy łączenie systemów ogrzewania i wentylacji ma sens?

Większość ludzi w naszym kraju jest przyzwyczajona do tradycyjnego ogrzewania wody, a kwestia połączenia wentylacji i ogrzewania nie jest nawet uważana za poważną, ale na próżno. Przecież projekt systemu wentylacyjnego i ogrzewania jako całości pozwoli na maksymalne wykorzystanie możliwości kanałów powietrznych, nie będą one pozostawać bezczynne w zimnych porach roku.

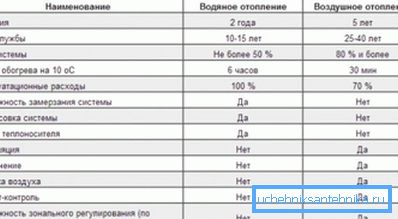

Ponadto system ogrzewania powietrznego ma kilka zalet w porównaniu z tradycyjnym, w którym woda jest wykorzystywana jako nośnik ciepła.

Zastosowanie powietrza jako chłodziwa pozwala:

• przedłużyć żywotność systemu (trwałość systemu ogrzewania powietrza sięga 40 lat);
• zmniejszyć czas rozgrzewania pomieszczenia;

Zwróć uwagę! W przypadku instalacji wodnej należy poczekać, aż grzejnik wydziela wystarczająco dużo ciepła, zajmuje to wiele godzin. System powietrzny dostarcza do pomieszczenia wstępnie ogrzane powietrze, po prostu trzeba poczekać, aż zmiesza się z zimnym powietrzem. Zajmie to tylko 20-30 minut.

Ogólne przepisy dotyczące projektowania systemów wentylacyjnych i klimatyzacyjnych

Niezależnie od projektu ogrzewania, wentylacji i klimatyzacji małej rezydencji lub wieżowca, wynikiem wykonanej pracy powinny być 2 dokumenty:

• część tekstowa - w nocie objaśniającej projektant wskazuje ogólne rozwiązania techniczne przyjęte w projekcie. W szczególności obliczenia uzasadniają przyjętą sekcję kanałów powietrznych, moc układu klimatyzacji i systemów grzewczych. Jeżeli system zostanie zainstalowany w przedsiębiorstwie przemysłowym, wówczas należy wskazać sposoby ochrony kanałów powietrznych przed agresywnymi mediami;

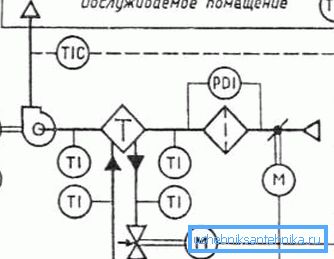

• część graficzna - rysunki powinny zawierać schemat sieci ogrzewania, klimatyzacji i wentylacji. W przypadku kombinacji wentylacji i ogrzewania powietrznego praca jest nieco uproszczona.

W odniesieniu do rysunków, należy zauważyć, że powinny one być przeprowadzane w ścisłej zgodności z GOST 21.602-79, prosty szkic ręcznie na papierze milimetrowym jest niedopuszczalny.

Zwróć uwagę! Jeśli projektujesz wentylację i ogrzewanie małego domu własnymi rękami, to oczywiście możesz obejść się bez GOST, najważniejsze jest to, że pracownicy wszystko rozumieją. W innych przypadkach ścisłe przestrzeganie normy jest obowiązkowe.

Zasady rysowania rysunków

Rysunek musi zawierać nie tylko schematyczne przedstawienie samego systemu projekcyjnego, ale także plan domu, w przeciwnym razie nie będzie można ocenić, czy kanał jest prawidłowo ułożony, na przykład.

Jeśli chodzi o projektowanie systemów w budynkach wielopiętrowych, zazwyczaj konieczne jest:

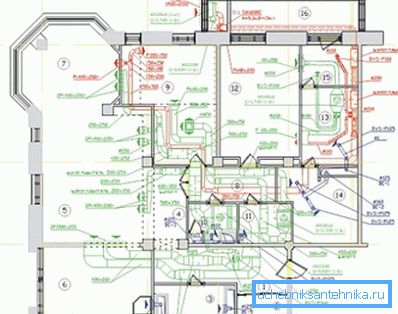

• narysować na arkuszu A1 plan piętra budynku;
• numerować pomieszczenia, a numeracja jest przeprowadzana zgodnie z wymaganiami GOST 21.602-2003, który został przyjęty zamiast radzieckiego dokumentu regulacyjnego GOST 21.602-79. Jeśli chodzi o numerację lokalu, numer powinien być umieszczony w kole, numeracja prowadzona jest od lewej części rysunku, pierwsza liczba jest używana do określenia numeru piętra, a wszystkie pozostałe są w rzeczywistości liczbą lokali;
• następnie, na tym samym planie, bezwzględnie konieczne jest zwymiarowanie otaczających struktur, co jest podstawą do późniejszych obliczeń strat ciepła;
• jeżeli zostanie użyte podgrzewanie wody, wówczas wybrane zostanie miejsce lokalizacji węzła, na każdym piętrze zostanie wskazany układ rur, a wskazane zostaną lokalizacje grzejników;

Zwróć uwagę! GOST na rysunkach roboczych ogrzewania i wentylacji podaje czytelną listę dopuszczalnych symboli. Kreatywność w tej kwestii jest niedopuszczalna, a przykłady niektórych notatek zostaną omówione poniżej.

• to samo dotyczy wyświetlania na arkuszach kanałów powietrznych i systemów klimatyzacji.

Zaakceptowane konwencje na rysunkach

Zasadniczo projekt systemu wentylacji rozpoczyna się od faktu, że podłogi wskazują swoją pozycję projektową. Następnie należy wykonać nacięcie we wszystkich pomieszczeniach, w których zapewniona jest wentylacja.

W przypadku tych cięć konieczne jest wskazanie położenia projektowego kratek wentylacyjnych (wysokość ich umieszczenia i wymiary są wskazane), poza tym konieczne jest wyświetlenie:

• kanały wentylacyjne i moje (pokazane kropkowanymi liniami);
• zaznaczyć wylot szybu wentylacyjnego i środek okna;

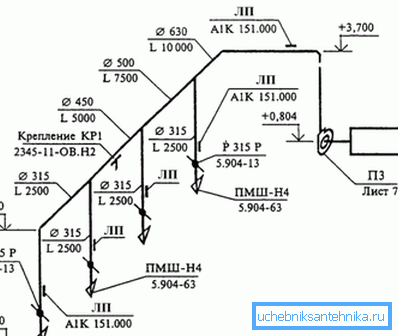

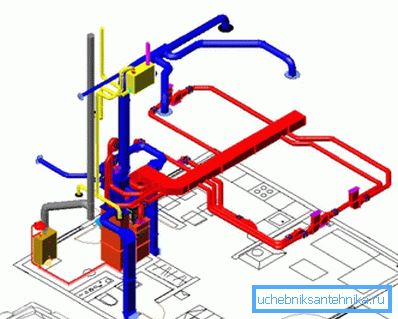

• Wykonane wycięcia i plany pięter budynku służą jako podstawa do wyciągnięcia rzutu aksonometrycznego systemu wentylacyjnego.

Zwróć uwagę! Ta sama instrukcja dotyczy również projektowania systemów ogrzewania powietrznego w połączeniu z systemem wentylacji pomieszczeń.

Podczas tworzenia rysunków obowiązują następujące zasady:

• każdy element systemu wentylacji i ogrzewania musi być oznakowany i umieszczony na jego numerze seryjnym (w obrębie tej samej marki). Przykładowo, układ wlotu z naturalną cyrkulacją jest oznaczony jako PE, z wymuszonym - P, kurtyna powietrzna na rysunku jest oznaczona literą U, a jednostki grzewcze mogą być oznaczone literą A.

GOST rysunki projektowe ogrzewanie i wentylacja nie ogranicza się tylko do jednego dokumentu z 2003 roku.

Oznakowanie niektórych elementów instalacji wentylacyjnych i grzewczych podano w odrębnych normach:

• podczas znakowania kanałów i kształtek na arkuszu należy przestrzegać zaleceń GOST 21.206-93;
• GOST 21.205-93 należy stosować, gdy konieczne jest wyświetlenie na rysunku takiego elementu, jak izolacja rurociągu, wkładka amortyzacyjna, podpora i inne elementy. Ten sam standard służy do wskazywania kierunku przepływu powietrza, zbiorników, łączników rur i tym podobnych;

• GOST 21.112-93 poświęcony symbolom urządzeń dźwigowych i transportowych.

Zwróć uwagę! Przedstawiając symbole tego typu na rysunku, należy wziąć pod uwagę skalę.

Ogólny przewodnik projektowania

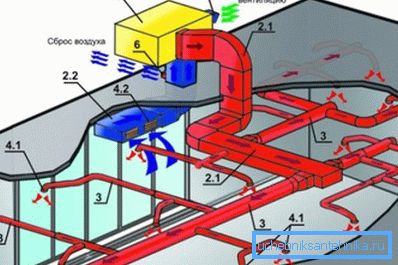

System wentylacyjny w połączeniu z systemem ogrzewania działa zgodnie z następującą zasadą:

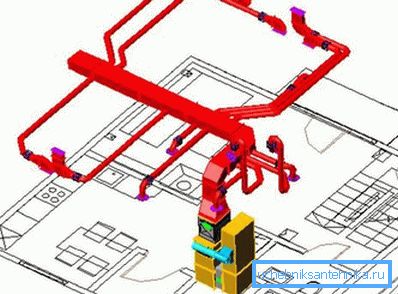

• ciepłe powietrze jest dostarczane przez kanał zasilający do pomieszczeń w domu;
• przez rurę wydechową powietrze jest pobierane z pomieszczeń, świeże powietrze jest mieszane z ulicy, a mieszanina powietrza jest odprowadzana z powrotem do urządzenia grzewczego;
• po tym procesie powtarza się.

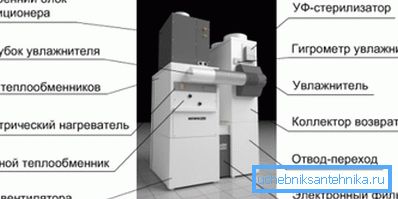

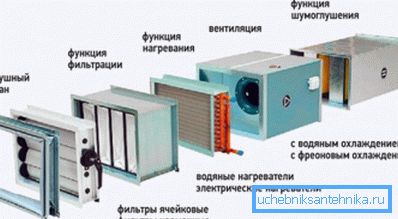

Zwróć uwagę! Takie systemy są koniecznie wyposażone w system filtrów, często występuje funkcja dodatkowej wilgoci. Powietrze cyrkulacyjne wymaga dodatkowego czyszczenia, ponieważ nie jest ono całkowicie zastępowane przez świeże.

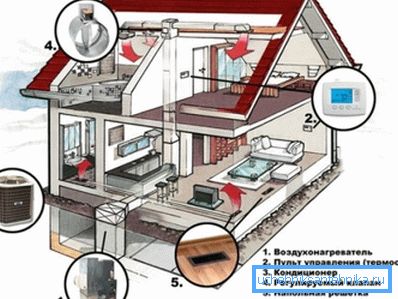

W budownictwie indywidualnym w każdym przypadku projekt ogrzewania, wentylacji i klimatyzacji indywidualnie, ale możesz sformułować kilka uniwersalnych zasad:

• Kanał powietrza nawiewanego jest wygodnie umieszczony pomiędzy piętrami. W szczególności ta opcja jest odpowiednia dla technologii budowy ram, rury nie zajmują jednego centymetra wolnej przestrzeni w pomieszczeniu. Dzięki temu umieszczeniu na 2. piętrze ciepłe powietrze będzie przepływać z poziomu podłogi, a na 1 - z sufitu;

Zwróć uwagę! Należy pamiętać, że ciepłe powietrze będzie płynęło z kratek zasilających, dlatego niepożądane jest umieszczanie ich bezpośrednio nad kanapą, fotelem itp. Jednocześnie niepożądane jest umieszczanie ich na zasłonach - jest mało prawdopodobne, aby ktokolwiek był zadowolony z patrzenia na ciągle falujące zasłony.

• w przypadku podłóg z betonu zbrojonego lepiej jest umieścić kanały powietrzne w narożnikach ścian. Następnie można je łatwo zamaskować za pomocą wielopoziomowego sufitu.

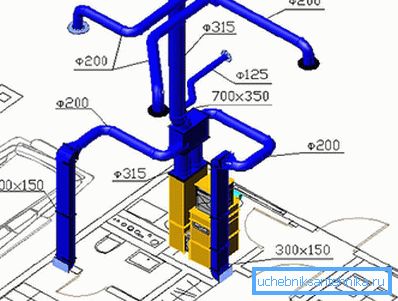

Istnieją pewne cechy związane z umieszczeniem przewodu powrotno-wywiewnego.

Prawidłowe zaprojektowanie systemów ogrzewania i wentylacji wymaga więc:

• powietrze dostało się do rury wydechowej na niższym piętrze - na poziomie podłogi. Faktem jest, że tutaj ogrzane powietrze wchodzi do pomieszczeń od góry, dlatego jego ogrodzenie przy podłodze przyczynia się do bardziej równomiernego ogrzewania pomieszczenia;

• na drugim i następnych piętrach ogrodzenie powinno być wykonane w pobliżu sufitu - ciepłe powietrze unosi się i gromadzi w tej strefie, co nie ma znaczenia dla osoby;
• to na tym kanale sensowne jest umieszczenie klapy, która reguluje przepływ powietrza, a zimą pomoże to zaoszczędzić na rachunkach za energię elektryczną;
• Szczególną uwagę należy zwrócić na izolację akustyczną kanałów powietrznych w obszarach sąsiadujących z instalacją grzewczą. Może być użyteczne stosowanie elastycznych kanałów powietrznych w tych obszarach lub stosowanie zewnętrznej izolacji akustycznej;
• w lecie ogrzewanie nie działa, więc wentylacja wyciągowa musi mieć wylot dachu, w sezonie ciepłym zanieczyszczone powietrze zostanie usunięte przez niego;
• Mieszanie świeżego powietrza z ulicy może odbywać się za pomocą zaworów ściennych.

Osobno trzeba wspomnieć źródło ciepła. Oczywiście można korzystać z instalacji, pracując na elektryczności, ale takich systemów trudno nazwać ekonomicznymi, a dla domów wiejskich uzależnienie od energii elektrycznej nie jest najlepszą opcją.

Dlatego często stosuje się instalacje, w których element grzejny jest podłączony do konwencjonalnego kotła grzewczego (nie ma znaczenia kocioł elektryczny lub na paliwo stałe). Koszt eksploatacji takich systemów jest o 20-30% niższy w porównaniu do konwencjonalnego ogrzewania wody.

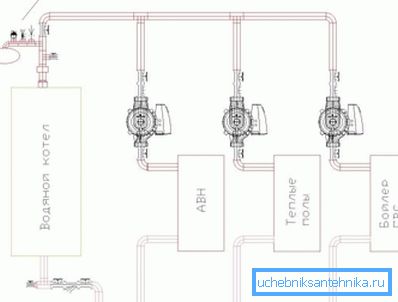

Zwróć uwagę! Ponadto kocioł można jednocześnie wykorzystać do dostarczania gorącej wody i, na przykład, "ciepłych podłóg".

Proste obliczenia systemu ogrzewania powietrznego w połączeniu z wentylacją świeżego powietrza

Tutaj oczywiście wiele zależy od sposobu zorganizowania cyrkulacji powietrza. Jeśli, na przykład, zostanie użyty tylko częściowy recykling, zaoszczędzi to trochę na energii elektrycznej, ponieważ grzałka nie musi marnować energii na ogrzewanie powietrza w temperaturze równej temperaturze zewnętrznej.

Z drugiej strony opcja częściowego recyklingu nie zawsze jest akceptowalna wyłącznie z higienicznego punktu widzenia, ponieważ część zanieczyszczonego powietrza pozostanie w pomieszczeniu. Jednak zerowy recykling, szczególnie w zimnych porach roku, będzie kosztować właścicieli, ale powietrze będzie czyste.

Obliczenie ogrzewania powietrznego w połączeniu z wentylacją odbywa się przy założeniu, że temperatura w pomieszczeniu musi być utrzymana. Napływ nie powinien ucierpieć z tego, to znaczy częstotliwość wymiany powietrza w pomieszczeniu powinna być również stała.

Jako próbka podano bardzo uproszczoną wersję obliczeń, ale jest odpowiednia, na przykład, do konstrukcji prywatnej.

Całe obliczenie można podzielić na 3 proste kroki:

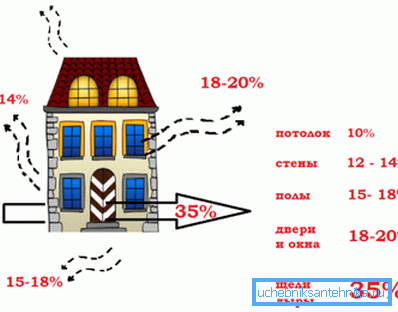

1. Konieczne jest określenie strat ciepła w pomieszczeniu. Aby uprościć obliczenia, zaleca się użycie kalkulatora online, co pozwoli uwzględnić subtelności takie jak rodzaj podwójnie oszklonego okna zainstalowanego w mieszkaniu, strefę klimatyczną, itp. Przy ręcznym obliczaniu wielu początkujących ma z tym trudności;

Zwróć uwagę! Prawidłowość tej pozycji będzie zależeć od zdolności grzałki do utrzymania pożądanej temperatury w mieszkaniu. Jeśli na przykład wynik jest zaniżony, to grzejnik po prostu nie poradzi sobie i można zapomnieć o wygodzie.

1. Następnie należy ustawić temperaturę, która ma być utrzymywana w pomieszczeniu i temperaturę na wylocie (przy wylocie podgrzewacza) i określić przepływ powietrza w określonych warunkach. Obliczenia przeprowadza się zgodnie ze wzorem

G = Q / / [с • (tg-tv)],

w tej formule stosuje się następujący zapis:

• Qп - utrata ciepła, obliczona na poprzednim etapie, W;
• c to pojemność cieplna powietrza, J / (kg • K), przyjmuje się, że wartość odniesienia wynosi 1005;
• tg i tv - temperatura nagrzewnicy i temperatura w pomieszczeniu ,? C.

1. Określone przez zużycie ciepła, które będzie musiało wydać na ogrzanie tego powietrza, stosuje się formułę

Qn = G • c • (Tv-tn),

gdzie tn to temperatura powietrza zewnętrznego,.

Przykład obliczenia

Na przykład, wykonajmy proste obliczenia, w których zadaniem jest wykonanie obliczeń ogrzewania i wentylacji, pod warunkiem, że pracują razem.

Akceptowane są następujące dane początkowe:

• okna z podwójnymi szybami są zainstalowane w pokoju, a powierzchnia przeszklenia jako procent wynosi 20% powierzchni ściany;
• przyjęta temperatura zewnętrzna -30 ° C;
• w pokoju jest tylko jedna ściana;
• powierzchnia pokoju - 20 m2;
• dom powinien stale utrzymywać temperaturę na poziomie +20 ° C, temperatura zasilania +50 ° C;

Obliczenia przeprowadza się zgodnie z zalecaną metodą:

• utrata ciepła dla takiego przypadku wynosi 2,26 kW;
• przepływ powietrza dla takiego przypadku powinien wynosić G = 2260 / (1005 (50-20)) = 0,075 kg / s;
• ciepło potrzebne do ogrzewania będzie wymagało Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Na podstawie tych danych można wybrać urządzenie grzewcze zgodnie z charakterystyką paszportu.

Podsumowując

Projektowanie systemu wentylacyjnego tylko na pierwszy rzut oka może wydawać się proste - położyć kilka rur i doprowadzić je na dach. W rzeczywistości wszystko jest znacznie bardziej skomplikowane, aw przypadku, gdy wentylacja jest połączona z ogrzewaniem powietrznym, złożoność zadania wzrasta, ponieważ trzeba zapewnić nie tylko usunięcie zanieczyszczonego powietrza, ale także osiągnięcie stabilnej temperatury w pomieszczeniach.

Film w tym artykule jest teoretyczny, w którym eksperci udzielają odpowiedzi na szereg ogólnych pytań.
