Projekt wentylacji: etapy rozwoju

Jak wykonać typowy projekt wentylacji dla różnych pomieszczeń? Jakie są normy wymiany powietrza, aby kontynuować? W jaki sposób oblicza się przekrój kanału?

Spróbujmy odpowiedzieć na te i kilka innych pytań.

Dlaczego tego potrzebujesz

Ale w rzeczywistości: dlaczego próbujesz zrobić projekt własnymi rękami, gdy masa specjalistów jest gotowa zaoferować odpowiednią usługę? Głównym i najbardziej oczywistym motywem jest ekonomia. Przybliżony koszt projektu wentylacji małej kawiarni o powierzchni do 100 metrów kwadratowych to około 15 tysięcy rubli, co wygląda na nieskromnie na tle ciągłego niedoboru środków na etapie promocji biznesu.

Dodatkowo: samo zaprojektowanie systemu wentylacyjnego zajmuje mniej czasu. Organizacja profili może przeznaczyć na przygotowanie roboczego projektu do miesiąca. Tymczasem, jak wiadomo, czas to pieniądz: często od rozpoczęcia prac wykończeniowych do przyjęcia pierwszego gościa upływa nie więcej niż kilka tygodni.

Etapy wielkiej drogi

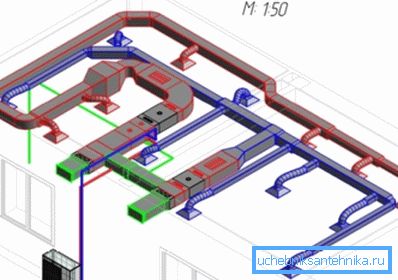

Łatwo jest odebrać akcesoria w asortymencie lokalnych sklepów. Łatwo też narysować szkic ze wskazaniem wielkości każdego, kto nie pominął lekcji rysunku w szkole.

Główne zadania są zredukowane do obliczeń.

Co myślimy?

1. Produktywność drogą powietrzną.
2. Sekcja kanałów powietrznych.
3. Wydajność dystrybutorów powietrza do wentylacji wlotowej.

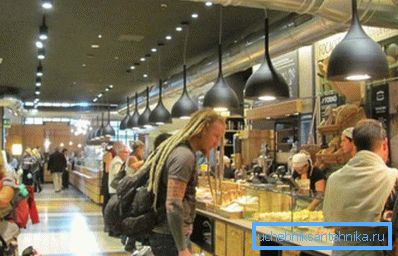

Uwaga: wentylacja z tylko jednym kanałem wylotowym będzie akceptowalnym rozwiązaniem dla mieszkania lub prywatnego domu na małym obszarze. W miejscach publicznych potrzebne jest świeże powietrze.

1. Potrzeba ciśnienia generowanego przez wentylatory.
2. Potrzeba ogrzewania energii cieplnej i klimatyzacji.

W tej kolejności i przejdź dalej.

Wydajność

Jest oceniany na dwa sposoby:

1. W zależności od kubatury pomieszczenia i wielości wymiany powietrza, która zależy od tego, czy należy do tego czy innego typu funkcjonalnego.
2. Według liczby odwiedzających.

W przypadku instytucji publicznej musimy wykonać oba obliczenia, a następnie wybrać większą z wartości.

Obliczanie częstotliwości wymiany powietrza

Wzór obliczeniowy to L = n * V, gdzie n to współczynnik wymiany powietrza, a V to całkowita objętość w metrach sześciennych. Objętość, jak wiadomo, obliczana jest jako iloczyn powierzchni i wysokości.

Jaki jest parametr n? To zależy od rodzaju pokoju.

Uwaga: w niektórych przypadkach obecny SNiP nie wskazuje wielości, ale bezpośrednią potrzebę wymiany powietrza w pomieszczeniu, sprzęcie sanitarnym, piecu itp.

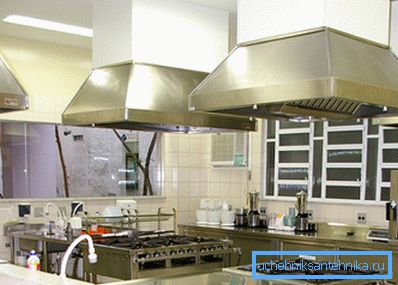

Tak więc, dla znanej kawiarni o powierzchni 100 m2 z wysokością sufitu 3,5 metra z dwoma kuchenkami gazowymi i jedną toaletą dla dwóch muszli klozetowych, przybliżona potrzeba wymiany powietrza wynosi 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / godzinę

Obliczanie według liczby odwiedzających

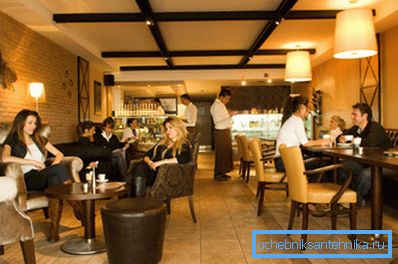

W tym przypadku instrukcja obliczeniowa jest zredukowana do pomnożenia maksymalnej liczby odwiedzających i zapotrzebowania na powietrze jednej osoby (przyjmuje się, że wynosi ona 60 m3 / godzinę dla obudzonego i 30 m3 / godzinę dla śpiącego). Tak więc przy maksymalnej obłożeniu kawiarni 20 osób (pracowników i gości) warto zacząć od 20 * 60 = 1200 m3 / godzinę. Ponieważ ta wartość jest większa, warto ją odrzucić w przyszłości.

Sekcja

Oblicza się ją jako S = L * 2,778 / V, gdzie:

• S jest przekrojem kanału.
• L - przepływ powietrza.
• V - natężenie przepływu powietrza.
• 2778 - współczynnik koordynacji wartości, pozwalający uzyskać wynik w centymetrach kwadratowych.

Oczywiste jest, że zwiększenie natężenia przepływu zmniejszy przekrój, przy jednoczesnym zachowaniu wydajności. Jednak cena za zawyżoną cenę zwiększa hałas; dlatego zazwyczaj ogranicza się do wartości 3-4 m / s.

W naszym przypadku, przy natężeniu przepływu 4 m / s, minimalna sekcja kanału będzie wynosić 1200 * 2,7878 / 4 = 833 cm2. Proste użycie formuły okręgu daje nam średnicę 33 centymetrów (zaokrągloną do rzeczywistej wielkości rury - 350 mm).

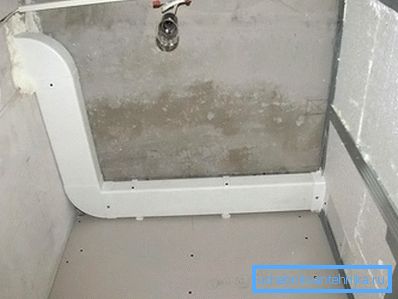

Uwaga: w praktyce prostokątne kanały powietrzne są częściej używane do ukrytych uszczelek. Ich przekrój jest równy iloczynowi boków: na przykład rozmiar 250x355 mm jest odpowiedni dla naszego przypadku.

Dystrybutorzy powietrza

Nie ma tu uniwersalnych formuł: produkty są wybierane z katalogu zgodnie z warunkami brzegowymi.

Co dokładnie?

• Rozmiary.
• Regularny przepływ powietrza.
• Duży zasięg przy natężeniu przepływu 0,5 m / s (większa prędkość jest postrzegana jako przeciąg i powoduje dyskomfort dla odwiedzających).
• Poziom hałasu. W przypadku lokali mieszkalnych przyjmuje się, że maksymalny dopuszczalny poziom hałasu wentylacji wynosi 25 dB, w miejscach publicznych - 35 dB.

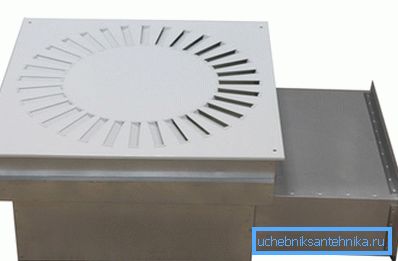

Wskazówka: przed kratką dystrybutora powietrza musi znajdować się komora ciśnienia statycznego lub adapter, co powoduje, że przepływ skręca się pod kątem prostym. W przeciwnym razie powietrze będzie rozmieszczone nierównomiernie na całym obszarze, co spowoduje wzrost hałasu lub spadek przepustowości.

Ciśnienie

Zależność wymaganego nacisku na obszar wentylowanego pomieszczenia jest liniowa: wraz ze wzrostem powierzchni wzrasta długość kanałów powietrznych.

Złą wiadomością dla projektanta jest to, że dokładne obliczenie oporu wentylacji jest bardzo skomplikowane, ponieważ zależy od wagi zmiennych:

• Średnica rury.
• Liczba połączeń i zwojów.
• Obecność filtrów i grzejników.

Dobrą wiadomością jest to, że nadmierne ciśnienie w wentylatorze przy stałej wydajności doprowadzi jedynie do niewielkiego wzrostu zużycia energii.

Z tego powodu zazwyczaj stosuje się uproszczone oszacowanie tego parametru:

• W przypadku pomieszczeń o powierzchni 50-150 m2 za normę uważa się 75-100 Pa.
• Przy powierzchni 150-350 m2, warto skupić się na 100-150 Pa.

Moc cieplna

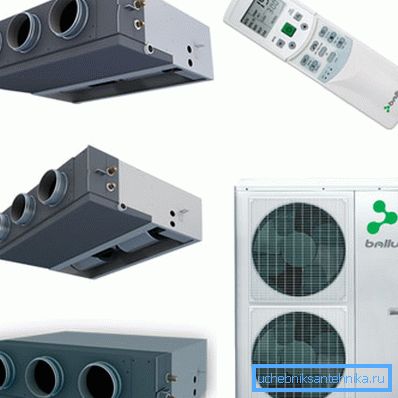

Często robocza wersja wentylacji obejmuje obliczanie mocy systemów grzewczych i klimatyzacyjnych.

Ponieważ pojemność cieplna powietrza zmienia się nieznacznie wraz ze zmianami temperatury, zapotrzebowanie na moc grzewczą nagrzewnicy lub klimatyzatora kanałowego zależy tylko od wydajności wentylacji i temperatury delta między świeżym powietrzem a ulicą.

Moc cieplna jest obliczana według wzoru P = Dt * L * 0.336, gdzie:

1. P to moc cieplna w watach.
2. Dt jest różnicą temperatur między ulicą a dopływem w stopniach.

Wskazówka: normą temperatury powietrza nawiewanego na zimę jest + 18 ° C.

1. L - przepływ powietrza wm3 / godz.
2. 0.336 to pojemność cieplna powietrza w W * h / m3 * s.

Tak więc, przy temperaturze zewnętrznej -15 ° C i napływie 1200 m3 / godzinę, zapotrzebowanie na pojemność cieplną grzejnika będzie 33 * 1200 * 0,336 = 13305 W.

Wniosek

Mamy nadzieję, że informacje dostarczone czytelnikowi będą przydatne. Dodatkowe informacje na temat sposobu przygotowania projektu do pokoju zostaną przedstawione na filmie w tym artykule. Sukcesy!
