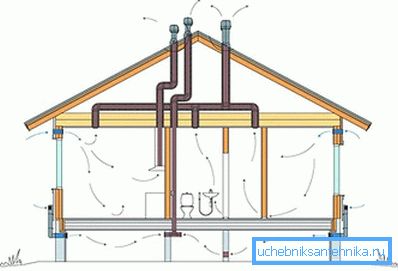

Projekt wentylacji w domu: wymagania prawne i przydatne

Tematem tego artykułu jest projekt wentylacji w prywatnym domu. Nie ma abstrakcyjnych opracowań teoretycznych i zaleceń: proponowany materiał jest streszczeniem praktycznych doświadczeń autora w projektowaniu systemu wentylacji we własnym domu.

Słowo wstępne

Kilka lat temu autor tych linii wszedł do nowego domu. Budynek przyciągał piękny widok z okien i doskonałą naprawę; Pierwsze wrażenia oczywiście były entuzjastyczne.

Jednak już w pierwszą zimę (należy zauważyć, raczej łagodny: na zimowy Krym, nawet -5 jest uważany za rzadki mróz) ujawnił szereg problemów.

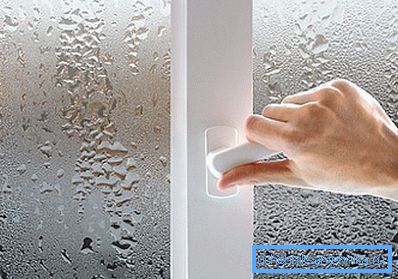

• Okulary okien z metalu i plastiku były stale zamglone. Kondensat spadał i kałuże na parapecie.
• Po jakimś czasie powietrze w domu stało się ciężkie i zatęchłe. Były nieprzyjemne zapachy.

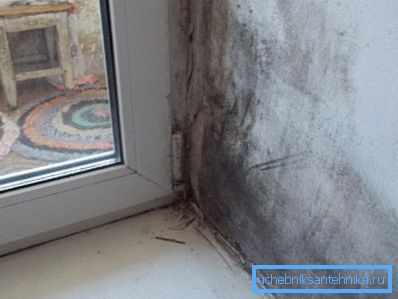

• Rogi zaczęły zwilżyć; ściany były mokre w dotyku. Dosłownie miesiąc później pojawił się grzyb.

  Uwaga: pleśń jest nie tylko brzydka. Grzyb przyspiesza niszczenie struktur kapitałowych; ponadto produkty jego życiowej aktywności są uważane za wyjątkowo szkodliwe dla zdrowia mieszkańców skażonego mieszkania.

• Z pozornie całkiem komfortową temperaturą + 18 ° C w domu, było subiektywnie bardzo zimno.

Ostatnia odegrała decydującą rolę. Po kilkudziesięciu latach na Dalekim Wschodzie pomysł zamrożenia na Krymie wydawał się tak nienaturalny, że postanowiono poświęcić cały czas i wysiłek, aby rozwiązać problem. To (przyczyna) było łatwe do znalezienia: dom był całkowicie pozbawiony systemu wentylacji.

W tym czasie projekt wentylacji domu wydawał się autorowi czymś niezwykle zapalnym i wymagającym wysoce specjalistycznej wiedzy: był katastrofalny brak doświadczenia i wiedzy. Dalsze działania zostały wykonane przez krajową metodę prób i błędów. Ten artykuł jest próbą dzielenia się dobrymi pomysłami.

Wymagania prawne

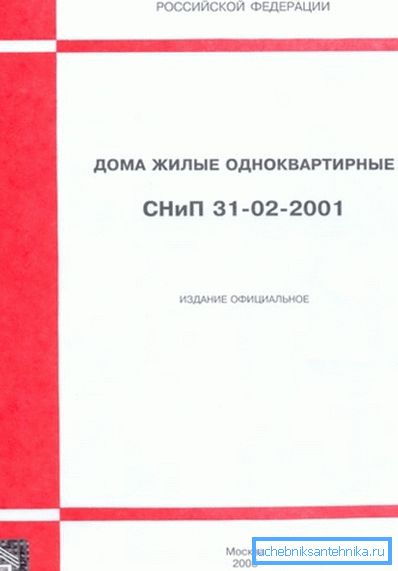

Projektowanie i obliczanie wentylacji w prywatnym domu było dość logiczne, aby rozpocząć od badań dokumentacji regulacyjnej. Poszukiwania były krótkotrwałe: instrukcja została znaleziona w krajowych SNiP 31-02-2001 domów jednorodzinnych.

Na początek okazało się, że temperatura utrzymywana w domu nie spełnia obecnych standardów.

Zmiana klimatyzatorów, które ogrzewały dom, zwiększyła zużycie energii, ale w przewidywalny sposób nie zmieniła smutnego obrazu w żaden sposób: była wciąż wilgotna i bardzo, bardzo zimna we wszystkich pokojach. Tak, pomimo odpowiedniej temperatury.

Sekcja bezpośrednio związana z wentylacją stanowiła nowy pokarm do przemyśleń.

Łatwo było obliczyć objętość ogrzewanej podłogi w zimie: było to 240 metrów sześciennych. Jednak ze względu na specyficzny układ, brak sprzętu gazowego i obecność tylko dwóch stałych mieszkańców, obliczenia wentylacji domu zostały skorygowane z powodów związanych z oszczędnością energii: zamiast godzinowej wymiany powietrza o objętości 240 m3 postanowiono zatrzymać o połowę mniej wentylacji.

Gotować pracę.

Wdrożenie

Wybór schematu

We wspomnianym już SNiP 31-02-2001 są trzy pojęcia wentylacji:

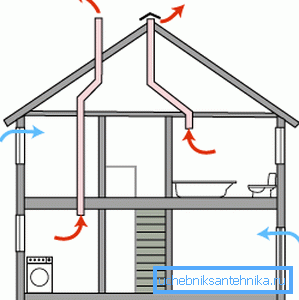

• Naturalny - gdy powietrze wylotowe jest wtłaczane do kanału wentylacyjnego z powodu naturalnego obiegu. Podgrzewany, podbiega i jest na wlocie powietrza; dopływ zapewniany jest przez kratki wentylacyjne w dolnej części ścian lub przez zasysanie przez nieskonsolidowane drzwi i okna.

• Wymuszone - z pompowaniem wydechu i wymuszaniem wentylatorów świeżego powietrza.
• Połączone - gdy tylko powietrze jest wypychane. Podaż jest ponownie zorganizowana przez nieszczelne okna i drzwi.

Postanowiono zatrzymać się na trzecim wariancie.

Było kilka powodów.

1. Aby uporządkować wydech z kuchni, łazienki i pomieszczeń, można było zastosować kanał osa- dzony przez budowniczych między śrubą, na której opierały się płyty podłogowe a ścianą. Ale kanał wlotowy musiałby się układać, psując ściany.
2. Naturalna wentylacja działałaby z nieprzewidywalną wydajnością: silne wiatry są charakterystyczne dla wybrzeża krymskiego w zimie. Wymuszony wydech jest ograniczony przez wentylator wyciągowy; wiatry nieznacznie wpływają na jej wydajność.

1. Kanał wentylacji wymuszonej może mieć mniejszą średnicę niż kanał dla naturalnej cyrkulacji powietrza.
2. Wreszcie przyciągnęła niską cenę komponentów wymaganych do projektu. Zasadniczo wymagana była rura z deflektorem, kilkoma kratkami wentylacyjnymi, plastikową klapą, wentylatorem z przewodem i przełącznikiem.

Zgromadzenie

Łatwo było zebrać kilka urządzeń własnymi rękami.

1. Kanał między poprzeczką a ścianą został otwarty od strony ulicy z uderzeniem. Rura z deflektorem wtulona w dziurę; rowek był zapen i puttied.
2. Od wewnętrznej strony ściany zainstalowano plastikową klapę w kanale, aby zainstalować, naprawić i wymienić wentylator. Dzięki niej sam wentylator zainstalowano w rurze; przełącznik jest ustawiony na dogodną wysokość.

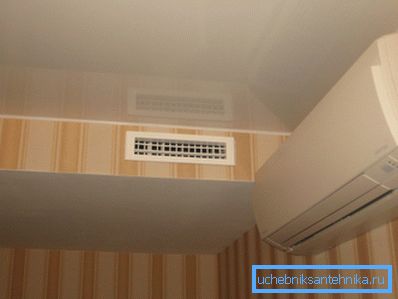

3. Kratki wentylacyjne zostały zainstalowane wzdłuż kanału w każdym pokoju.

Podsumy

W pierwszym dniu pracy wymuszonej wentylacji powietrze w domu przestało być zatęchłe; nieprzyjemne zapachy zniknęły. Uczucie stałego zimna przy 20 stopniach ciepła zostało zapomniane, jak zły sen.

Uwaga: wraz ze wzrostem wilgotności szybko wzrasta pojemność cieplna i przewodność cieplna powietrza. Dlatego w pobliżu dużych zbiorników wodnych temperatura nieco powyżej zera jest tolerowana gorzej niż -10 w regionach o niskiej wilgotności.

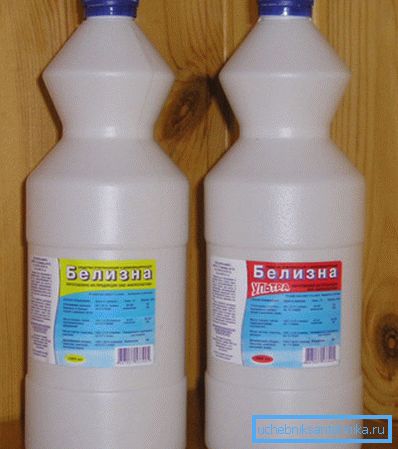

Grzyb został zniszczony przez Belize; pomogła także pozbyć się śladów życia formy - niechlujnych czarnych plam.

Jedynym problemem była chłodna podłoga: przenikające zimne powietrze przez bezciśnieniowe frontowe drzwi.

Napływ z piwnicy

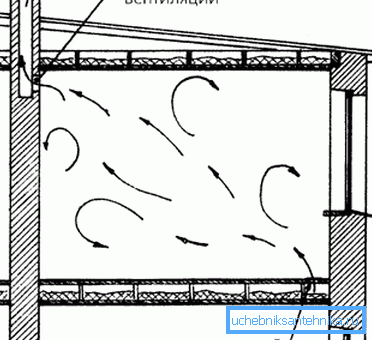

W końcu pozbyć się ostatniego nieszczęścia pomogło w dostarczaniu powietrza z piwnicy. Ze względu na pogłębianie się poniżej poziomu gruntu temperatura około + 14 ° C utrzymywała się przez cały rok bez ogrzewania, pomimo okna wentylacyjnego, które było stale otwarte na ulicę.

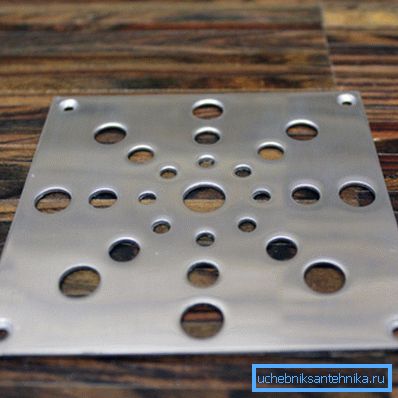

Otwory do zasysania ogrzanego powietrza wierciły się w płytach; na nich pokryte kratkami wentylacyjnymi.

Wynik był poza pochwałą:

• Przy powierzchni 75m2, średnia moc grzewcza niezbędna do utrzymania komfortowego 20C wynosi tylko 2-4 kW, w zależności od temperatury zewnętrznej.
• Przy całkowicie wyłączonym ogrzewaniu temperatura nie spada poniżej + 12 ° C, nawet przy ujemnej temperaturze za oknem.

Wniosek

Autor szczerze ma nadzieję, że jego doświadczenie będzie przydatne dla czytelnika. Dodatkowe informacje na temat projektowania wentylacji w domu można znaleźć, oglądając wideo w tym artykule.

Sukcesy!
