Projektowanie systemów wentylacyjnych - główne cechy tego
Jak wiadomo, mikroklimat w domu i innych pomieszczeniach w dużej mierze zależy od tego, jak skutecznie i skutecznie realizowana jest wymiana powietrza. Ponieważ instalacja i projektowanie systemów wentylacyjnych i klimatyzacyjnych są dość drogie, warto zapoznać się z głównymi cechami projektowania takich projektów, pozwoli to zaoszczędzić sporo pieniędzy i pozwoli uniknąć najczęściej popełnianych błędów.

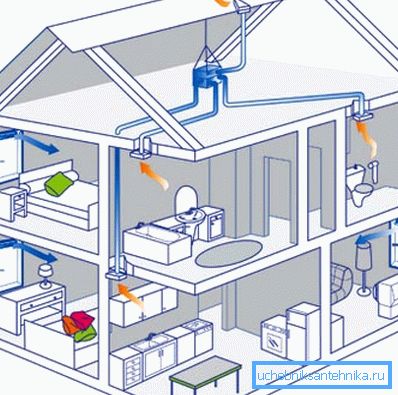

Rodzaje wentylacji w budynkach prywatnych
Ponieważ projektowanie i obliczanie systemów wentylacji w obiektach przemysłowych i innych dużych obiektach wymaga głębokiej wiedzy w tej dziedzinie i złożonych badań, tylko profesjonaliści powinni wykonywać tę pracę. Co wymachuje domami prywatnymi, a następnie wykonaj prosty projekt sił nawet dla tych, którzy nie mają wiedzy w tej dziedzinie.
W małych budynkach mieszkalnych wdrażane są 2 główne typy systemów, a my rozważymy każdy z nich bardziej szczegółowo:
| Naturalna wentylacja | Jego głównymi zaletami są prostota i niski koszt, ponieważ nie potrzebujesz dodatkowego sprzętu, którego cena jest dość imponująca, ponadto komunikacja taka nie wymaga okresowej konserwacji. Wadami są słaba funkcjonalność w budynkach o grubych ścianach, pokoje o dużej powierzchni i złożoność projektu w już wzniesionych budynkach. |
| Wymuszona wentylacja | Ta opcja jest bardziej zaawansowana, ponieważ ruch powietrza jest zapewniany przez wentylator lub cały układ wtryskowy. Z zalet możemy podkreślić możliwość regulacji wymiany powietrza, obecności filtrów, kontroli temperatury i wilgotności w pomieszczeniach. Wadami są znaczne koszty i złożoność projektu własnymi rękami |
Prace projektowe i projektowe
Jak wspomniano powyżej, samodzielne projektowanie i instalacja systemów wentylacyjnych jest możliwa tylko w przypadku małych obiektów, w których złożoność komunikacji jest niska, a prawdopodobieństwo wystąpienia błędów jest minimalne. Zastanów się, jakie czynniki są fundamentalne na każdym z etapów.
Projektowanie
Przede wszystkim musisz zdecydować, jaki rodzaj systemu będzie realizowany.
Jeśli chodzi o opcje naturalne, można zidentyfikować następujące ważne czynniki:
- Maksymalna odległość od wlotu do wylotu w systemie nie powinna przekraczać 6 metrów, zapewnia to niezbędną trakcję i gwarantuje wysoką wydajność systemu.
- Wloty powinny zapewniać wymagany przepływ powietrza (jak to obliczyć, zobaczymy trochę niżej).
- Kolektor wyjściowy musi znajdować się nie mniej niż 1 metr od powierzchni dachu, w przeciwnym razie ciąg może się różnić pod wpływem wiatru.
Zwróć uwagę! Zapamiętaj dwie proste zasady: w systemie naturalnej wentylacji powinna być minimalna liczba zagięć, a długość kanałów powinna być jak najkrótsza. Zapewnia to wysoką wydajność systemu.

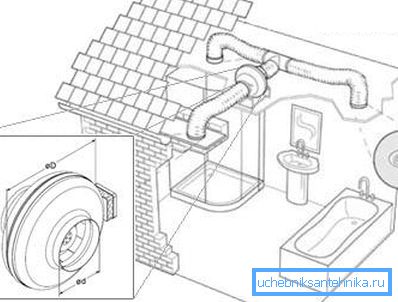

W odniesieniu do komunikacji z wymuszonym obiegiem powietrza należy pamiętać, że projektowanie systemów wentylacyjnych odbywa się z uwzględnieniem następujących wymagań:
- Przede wszystkim ustalane są elementy, z których będzie składał się system, jest to bardzo ważny etap, w którym dokładność jest ważna, ponieważ zdobywanie niepotrzebnych elementów, takich jak ich brak, w procesie pracy jest wyjątkowo niepożądane.
- Następnie musisz określić, gdzie te lub inne elementy systemu będą zlokalizowane, najlepiej jest zrobić plan dla każdego pokoju i określić, które węzły będą zlokalizowane dokładnie w nim.
- Najlepiej jest uwzględnić projekt wentylacji w ogólnym planie budynku, ponieważ instalacja jest znacznie łatwiejsza, ponieważ kanały powietrzne mogą znajdować się we wnękach ścian i przegród międzystopowych. Ponadto, początkowo zapewnione zostaną otwory dla niektórych elementów i ich punktów mocowania, co znacznie uprości pracę później.

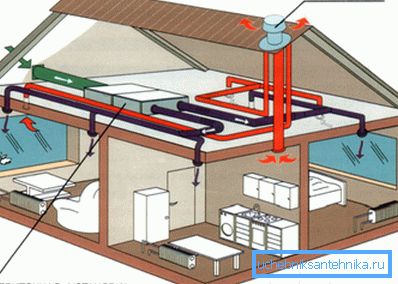

- Szczególną uwagę należy zwrócić na takie pomieszczenia jak kuchnia, łazienka, łazienka, spiżarnia, kotłownia - wymagają wysokiej jakości wentylacji i zwiększonej wymiany powietrza (np. W pomieszczeniach o dużej wilgotności objętość wymiany powietrza na godzinę powinna być trzykrotnie wyższa niż w pomieszczeniach mieszkalnych ).

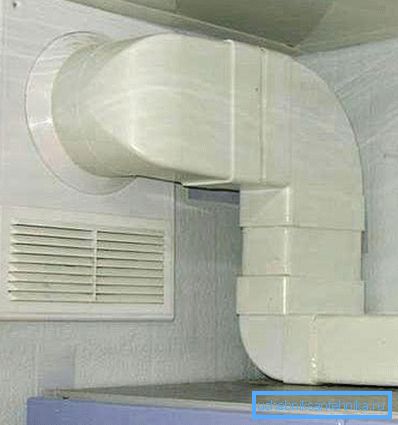

Zwróć uwagę! Aby uprościć instalację i montaż, czasami zaleca się używanie nie okrągłych, ale kwadratowych lub prostokątnych rur, znacznie wygodniej jest umieścić je w zagłębieniach, a zewnętrzna metoda układania takich połączeń wygląda o wiele lepiej.
Prace projektowe
Aby rozpocząć pracę, musisz mieć plan budynku z parametrami wszystkich pomieszczeń i ich przeznaczeniem. Wymagana ilość powietrza jest obliczana indywidualnie dla każdego pomieszczenia i jest mierzona w metrach sześciennych na godzinę.
Istnieją dwie główne metody obliczania wymaganej wymiany powietrza dla pomieszczenia, rozpatrzymy cechy każdego z nich:
- Możesz użyć współczynnika krotności, który jest mnożony przez objętość konkretnego pokoju. Oznacza to, że długość pokoju jest pomnożona przez szerokość i wysokość, wynikiem jest objętość w metrach sześciennych. W przypadku pomieszczeń mieszkalnych współczynnik wynosi 1, to znaczy ilość wymiany powietrza na godzinę jest równa ich objętości, w przypadku łazienek i pomieszczeń technicznych współczynnik wynosi 3.
- Inną opcją obliczeniową jest stosowanie norm dotyczących zużycia powietrza na osobę. W przypadku sypialni liczba ta wynosi 20 metrów sześciennych na godzinę, w pozostałych pomieszczeniach mieszkalnych - 40, w pomieszczeniach mieszkalnych, łazienkowych i kuchennych - 60. Oznacza to, że w salonie domu, w którym mieszkają 4 osoby, objętość wymiany powietrza powinna wynosić 160 metrów sześciennych godzinę, ta prosta instrukcja pomoże szybko i dokładnie wykonać obliczenia.

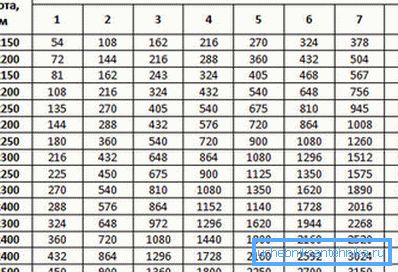

Bardzo ważne jest również dobranie wielkości kanałów powietrznych, szczególnie jeśli projekt systemu wentylacyjnego jest przeprowadzany niezależnie. Poniżej znajduje się tabela, w której można określić objętość wymiany powietrza, w zależności od natężenia przepływu.
Zwróć uwagę! Pamiętaj, że minimalna dopuszczalna średnica kanałów naturalnej wymiany powietrza nie powinna być mniejsza niż 10 cm, dla systemów obowiązkowych - nie mniejsza niż 6 cm.
Wniosek
W każdym razie najlepszym rozwiązaniem byłoby uzgodnienie ukończonego projektu i wyników obliczeń przeprowadzonych przez specjalistów. Film w tym artykule pomoże Ci lepiej zrozumieć niektóre z funkcji omawianych prac.
