Projektowanie wentylacji: jak wybrać sprzęt i obliczyć

Komfortowy mikroklimat w domu lub mieszkaniu w dużej mierze zależy od prawidłowego funkcjonowania systemu świeżego dopływu i usuwania zanieczyszczonego powietrza. A wydajność pracy jest bezpośrednio związana z jakością projektowania wentylacji i klimatyzacji pomieszczeń.

Szczegółowy opis tego zagadnienia jest poświęcony poniższemu materiałowi.

Odmiany systemów wentylacyjnych

Biorąc pod uwagę wysokie koszty projektowania wentylacji i klimatyzacji, wielu rzemieślników odmawia usług wyspecjalizowanym biurom architektonicznym i firmom inżynieryjnym, przygotowując niezbędną dokumentację własnymi rękami.

Proces ten jest dość pracochłonny i wymaga obecności pewnej wiedzy teoretycznej.

Ponadto należy wziąć pod uwagę następujące czynniki:

• powierzchnia podłogi;
• ich cel funkcjonalny;
• położenie geograficzne i cechy klimatyczne;
• tryb działania obiektu.

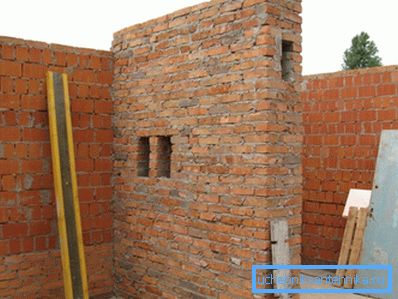

Ponadto w systemach nawiewu powietrza w prywatnym domku należy przewidzieć instalację filtrów, a także szybów wentylacyjnych, które mogą stanowić część konstrukcji budynku.

Jeśli mówimy o projekcie wentylacji dla:

• budynki przemysłowe (warsztaty, warsztaty);
• punkty gastronomii publicznej (restauracja, stołówka);
• lokale użytkowe (magazyny, kompleksy handlowe) -

- tutaj, oprócz wydajności, należy wziąć pod uwagę wiele dodatkowych wymagań - pożarowych, sanitarnych, technologicznych i tak dalej. W takim przypadku zdecydowanie zaleca się zatrudnienie specjalisty.

Według SNiP 2.04.05-91 istnieje kilka odmian systemów zapewniających pomieszczenia z czystym powietrzem:

• z naturalną siłą powietrza;
• z wymuszoną organizacją ruchu przepływu powietrza;
• połączone programy.

Zwróć uwagę! W projekcie, oprócz parametrów technicznych, należy wziąć pod uwagę komponent ekonomiczny, czyli jaki będzie koszt eksploatacji systemu wentylacyjnego. Jeśli naturalna wentylacja nie wiąże się z kosztami, to wentylatory, grzejniki i rekuperatory, które są częścią układu mechanicznego, zużywają energię elektryczną, co zwiększa rachunki za media.

Naturalna wentylacja

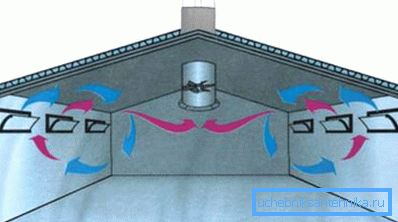

Ta metoda zapewniania pokojów czystym powietrzem była stosowana od niepamiętnych czasów i pozostaje popularna do dziś. W tym przypadku ruch powietrza jest organizowany z powodu różnicy temperatur i ciśnienia poza domem (mieszkaniem) i wewnątrz lokalu.

Powietrze zanieczyszczone przez ludzkie odpady jest wyciągane przez kanały wylotowe i zasysane przez przechodzenie przez okna, otwory wentylacyjne, szczeliny i pory w ścianach.

Skuteczność takiej wentylacji zależy od:

• kierunek wiatru;
• temperatura otoczenia;
• ciśnienie atmosferyczne.

Jednakże, jeśli wcześniej komin odgrywał rolę wydechu i wystarczająca ilość powietrza przechodziła przez szczeliny między kłody, to nowoczesne technologie budowlane zapewniają niemal całkowitą szczelność wnętrza. Dlatego konieczne jest zaprojektowanie i zainstalowanie dodatkowych kanałów doprowadzających i odprowadzających powietrze. Tylko wtedy naturalna wentylacja będzie działać sprawnie.

Zalety i wady

Zanim przyjrzymy się bliżej projektowi wentylacji z naturalnym zanurzeniem, przyjrzyjmy się jego plusom i minusom.

Cechy projektu kanałów dostaw

Projektowanie i obliczanie wentylacji musi rozpoczynać się od systemu wlotowego. Aby powietrze było wymieniane najskuteczniej, konieczne jest zapewnienie ruchu powietrza z prędkością równą 0,2 metra na sekundę. Do tego celu służą specjalne zawory wlotowe.

Zwróć uwagę! Wielu początkujących mistrzów zaniedbuje instalację tego sprzętu, polegając na tym, że jego rola z powodzeniem spełni się dzięki oknom i wywietrznikom. Takie podejście jest zasadniczo błędne. Po pierwsze, straty ciepła rosną tak bardzo, po drugie, izolacja akustyczna zostaje zakłócona, a po trzecie do pomieszczenia dostaje się duża ilość kurzu z ulicy.

Projektując przewody powietrza nawiewanego należy pamiętać, że istnieją dwa rodzaje zaworów:

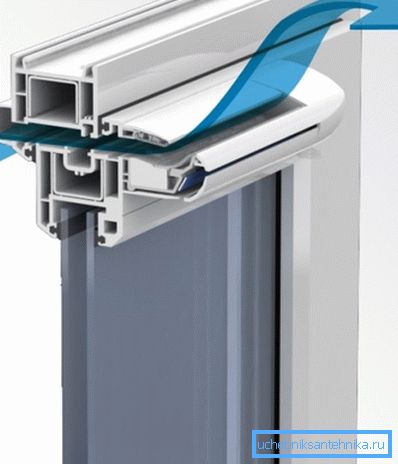

1. Okienko. Są one wbudowane bezpośrednio w ramę okna (musi być w niej wykonany otwór). Wpuszczają dostateczną ilość powietrza zewnętrznego, zmniejszając szybkość napływu. Jeśli temperatura jest za niska za oknem, można je zamknąć klapkami.
2. Ściana. Zamontowany w ścianie między parapetem i grzejnikiem. Konstrukcja zapewnia obecność filtra i tłumika. Ponadto, dopływający strumień powietrza zostanie podgrzany. Kanał powietrzny może być wyposażony w automatyczny tłumik, który reguluje intensywność wlotu powietrza, w zależności od warunków zewnętrznych (temperatury i wilgotności).

Niuanse układu kanałów spalinowych

Instrukcje dotyczące projektowania wentylacji naturalnej, oprócz kanałów wejściowych, wymagają obecności kanałów spalinowych.

Opracowując projekt samodzielnie, należy wziąć pod uwagę takie funkcje:

• otwory wyjściowe należy umieścić w pomieszczeniu sanitarnym i kuchni, ponieważ tam jest najbardziej zanieczyszczone i zwilżone powietrze;
• koniec komina w domku musi wznieść się ponad dach na wysokość większą niż 0,7 metra, w przeciwnym razie różnica ciśnień nie będzie wystarczająca dla pojawienia się trakcji;
• górny przekrój kanału wylotowego należy zabezpieczyć parasolem zapobiegającym przedostawaniu się opadów atmosferycznych i ciał obcych;
• Lepiej jest wykonać kanał wentylacyjny z rur nierdzewnych niż z cegieł, ponieważ ich gładka powierzchnia wewnętrzna przyczynia się do wyglądu dobrych tworzyw sztucznych i nie powoduje oporów przepływu powietrza.

Projektowanie połączonej wentylacji

Pomimo tego, że naturalny system napływu i usuwania powietrza jest bardziej opłacalny, zaleca się wybór projektu wentylacji kombinowanej.

W takim przypadku standardowy obwód jest wzmacniany we właściwych miejscach za pomocą urządzeń elektrycznych, co zwiększa prędkość przepływu powietrza.

Napływ w tym przypadku jest również zorganizowany za pomocą zaworów podokiennych lub okiennych, a kanał wylotowy jest wyposażony w wentylator.

Oto kilka sposobów na zorganizowanie skutecznego schematu wentylacji kombinowanej:

1. W małym mieszkaniu lub wiejskim domu wystarczy zainstalować wentylatory na każdym z otworów wentylacyjnych. Ponadto niezbędny ekstraktor elektryczny umieszczony nad piecem. Wentylatory mogą być podłączone do tej samej linii elektrycznej ze światłem i włączone jednocześnie z nim. Możesz także zainstalować czujniki ruchu. Wielkim minusem takiego rozwiązania jest brak naturalnej wymiany powietrza, to znaczy, że okap będzie działał tylko wtedy, gdy sprzęt jest włączony.
2. Wentylator jest zainstalowany we wspólnym kanale powietrznym, w którym dostarczane są kanały powietrzne prowadzące z kuchni i bloku sanitarnego. Najczęściej w tym przypadku cały system jest zamontowany na strychu, a kratki wentylacyjne - na suficie. Ważne jest, aby dokładnie obliczyć przekrój przewodów i moc zainstalowanych wentylatorów. Wszystkie niezbędne parametry są określone w dołączonej dokumentacji do urządzenia.

W niektórych przypadkach możliwe jest zainstalowanie wentylatorów na kanałach wlotowych. Różnią się od spalin tym, że potrafią ogrzać zimne powietrze dochodzące z ulicy. Dzięki temu sprzętowi w pomieszczeniach generowane jest zwiększone ciśnienie, które "wyciska" zanieczyszczone powietrze do kanałów wylotowych powietrza.

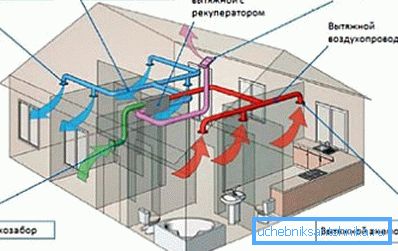

Konstrukcja wentylacji mechanicznej

Jeśli powierzchnia twojego domu przekracza 300 metrów kwadratowych. metrów, wskazane jest zastanowienie się nad projektem i instalacją zintegrowanego automatycznego systemu wentylacji. Najskuteczniejszy jest jednak tylko jego rozwój i instalacja.

Konieczne jest uwzględnienie wielu funkcji:

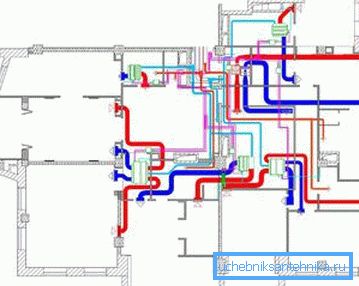

• liczba i rozmiar kanałów powietrznych, schemat ich rozmieszczenia w domu, lokalizacja otworów wlotowych i wylotowych;

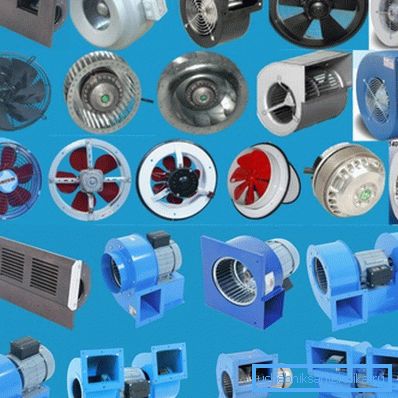

• moc używanych wentylatorów;
• potrzeba zainstalowania filtrów, rekuperatorów, stabilizatorów wilgoci i tak dalej.

Najczęściej projekt takiego systemu odbywa się wraz z przygotowaniem rysunków samego budynku mieszkalnego.

Główną zaletą automatycznego systemu wentylacji nawiewno-wywiewnej jest w pełni automatyczna praca. Specjalna elektronika niezależnie reguluje prędkość, objętość i temperaturę przepływu powietrza, w oparciu o dane uzyskane z czujników zewnętrznych.

Kolejnym plusem jest obecność rekuperatora. To urządzenie podgrzewa dopływający strumień powietrza kosztem wypływającego powietrza (bez możliwości mieszania), co może znacznie obniżyć koszty ogrzewania pomieszczeń w zimnych porach roku. Możliwe jest również zainstalowanie pojedynczej jednostki klimatyzacyjnej, która tworzy komfortowy mikroklimat we wszystkich pomieszczeniach bez stosowania oddzielnych systemów split.

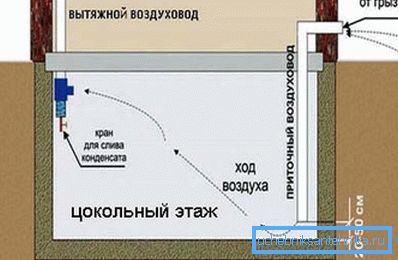

Wentylacja podstawowa

Jeśli sam projektujesz system wentylacyjny, nie zapomnij o piwnicy i piwnicy.

Z reguły na tym poziomie znajduje się wiele pomieszczeń pomocniczych:

• warsztaty,
• sauny
• pralnia
• magazyny,
• baseny i tak dalej.

Wszystkie z nich wymagają skutecznej wentylacji, w przeciwnym razie zwiększony poziom wilgotności doprowadzi do powstania pleśni i grzybów na ścianach, co niekorzystnie wpłynie na mikroklimat nie tylko piwnicy, ale także całego budynku mieszkalnego jako całości.

Wniosek

Po przeczytaniu powyższych informacji masz pojęcie o niuansach projektowania i instalowania różnych typów systemów wentylacyjnych.

Film w tym artykule poświęcony jest również nauce projektowania wentylacji własnego mieszkania lub wiejskiej chaty.
