Projektowanie wentylacji wyciągowej: podstawowe zasady i

Skuteczna wentylacja jest niezbędna dla każdego budynku, czy to kompleksu przemysłowego, wiejskiej chaty czy mieszkania w wieżowcu. Wstępne sporządzenie projektu pozwoli uniknąć sytuacji, w których można popełnić błędy inżynierskie podczas wykonywania prac instalacyjnych, aby przeprowadzić je w bardziej ekonomiczny i wydajny sposób. W tym artykule rozważamy główne zasady projektowania systemów wentylacyjnych.

Schemat wentylacji wyciągowej wiejskiej chaty

Przepisy ogólne

Dlaczego budynek jest w ogóle wentylowany? Zajmijmy się tym zagadnieniem bardziej szczegółowo, aby w pełni doświadczyć znaczenia pełnowartościowego systemu wentylacji:

Cel

Ruch powietrza w mieszkaniu
  1. Zastępowanie mas powietrza. Jeśli tak się nie stanie, to w zamkniętym pomieszczeniu akumulują się:
    • dwutlenek węgla, który jest produktem oddychania ludzkiego;
    • tlenek węgla pochodzący z urządzeń grzewczych i pieca stanowiąc największe zagrożenie dla zdrowia mieszkańców; (Zobacz także artykuł Gofra dla wentylacji: funkcje.)
    Konsekwencje zatrucia tlenkiem węgla
      • nieprzyjemne zapachy, które najczęściej pochodzą z toalety i towarzyszą procesowi gotowania;
      • kurz, patogeny i ewentualne wydaliny przedmiotów wnętrz.

      Powietrze o takim składzie jest nieprzyjemne, a nawet niebezpieczne do spożycia przez ludzi, co może prowadzić do pojawienia się wielu chorób.

      1. Eliminacja wilgoci. Szybkie i skuteczne suszenie ścian, podłogi, sufitu i elementów mebli pomaga zapobiegać pojawianiu się grzybów, pleśni i rozwoju procesów gnicia.
      Konsekwencje złej wentylacji w domu

      Wskazówka: oprócz rozmieszczenia systemu wentylacji w miejscach powstawania pleśni zalecane jest stosowanie specjalnych środków antyseptycznych. To znacznie zwiększy efektywność problemu.

      Gatunek

      Istnieją dwie główne opcje realizacji wentylacji w prywatnym domu lub mieszkaniu:

      Imię Opis
      Naturalny Przeprowadza się go z powodu różnic temperatury i ciśnienia na zewnątrz i wewnątrz budynku. W takim przypadku bardzo ważne jest zaprojektowanie optymalnej wielkości i lokalizacji kanałów wentylacyjnych.
      Wymuszone Jest to zjawisko naturalne, które zwiększa się dzięki zastosowaniu wentylatorów, filtrów i urządzeń grzewczych. Jest to bardzo ważne zasilanie elektryczne i wentylacja wyciągowa.
      Zdjęcia wyposażenia wykonującego wentylację wymuszoną

      W przypadku małych mieszkań zwykle wystarcza naturalny system, którego okapy znajdują się w toalecie łazienki i oczywiście w kuchni. Ale w przypadku przestronnego prywatnego domu z więcej niż jednym piętrem potrzebujesz bardziej złożonej organizacji wentylacji ze wstępnym projektem. (Zobacz także artykuł Wentylacja dachu: funkcje.)

      Opracowanie projektu

      Graficznie zaprojektowany projekt wentylacji wyciągowej

      Możesz wykonać projekt samodzielnie lub pozwolić specjalistom to zrobić. W każdym razie warto zapoznać się z podstawowymi zasadami takiego zadania.

      Wskazówka: Zaleca się wykonanie projektu systemu wentylacji przed rozpoczęciem budowy domu Pozwoli to osiągnąć większą wydajność i dopasować kanały wentylacyjne do projektu pomieszczeń, które będą wyglądać bardziej estetycznie niż zamaskowanie ich w już zbudowanym budynku.

      Zadanie techniczne

      Projektowanie wentylacji wyciągowej rozpoczyna się od przygotowania specyfikacji technicznych, które powinny uwzględniać:

      • liczba wszystkich pokoi;
      • powierzchnia każdego pokoju;
      • architektura całego budynku;
      • funkcje wykonywane przez każdy pokój;
      • liczba i lokalizacja wszystkich dodatkowych obiektów, które mają znaczący wpływ na ruch mas powietrza: łazienki, klimatyzatory, piece, kominki i inne podobne konstrukcje inżynieryjne.
      Podczas ustawiania otworów wydechowych należy wziąć pod uwagę kominek.

      Dokonywanie obliczeń

      Teraz przyjrzyjmy się, jak obliczyć wentylację wyciągową. Aby to zrobić, musimy znaleźć akceptowalną moc systemu, mierzoną liczbą metrów sześciennych powietrza na godzinę przez nią przepływającą, dla każdego pokoju osobno i całego budynku.

      Ten wskaźnik zależy od następujących dwóch parametrów:

      1. Kurs wymiany powietrza w pokoju jednoosobowym. Wartość ta nie ma wymiaru i określa intensywność wymiany mas powietrza w zależności od przeznaczenia funkcjonalnego pomieszczenia. Na przykład dla obszarów mieszkalnych jest równa 1, ale nie mniej niż 30 m.3/ h na osobę, a dla bardziej zanieczyszczonych toalet i kuchni - 1,5, ale nie mniej niż 60 m3/ h W ten sposób obliczenie wentylacji wywiewnej odbywa się według wzoru:

      L = n? V, gdzie

      L to wymagany indeks mocy, n to znormalizowana szybkość wymiany powietrza, V to objętość pomieszczenia.

      Na przykład, weź pokój dzienny o powierzchni 6 na 4 mi wysokości sufitu 2,5 m: 1? 60 = 60 m3/ h

      Pokój dzienny o powierzchni 24 m2
      1. Maksymalna liczba osób w tym samym czasie. Projekt wentylacji zależy również od tego, ile osób może zgromadzić się w pokoju, a instrukcja znalezienia takiego związku jest następująca:

      L = N? LN, gdzie

      L jest wymaganym indeksem mocy, N to największa liczba osób, które mogą jednocześnie znajdować się w pomieszczeniu, LN - znormalizowane zużycie powietrza przez jedną osobę w zależności od funkcjonalności pomieszczenia. Według SNiP, ostatni parametr może przyjmować następujące wartości:

      Typ pokoju Standardowe zużycie powietrza w wentylowanym pomieszczeniu Regulacyjne zużycie powietrza w obszarze niewentylowanym
      Produkcja 30 60
      Municipal 40 60
      Mieszkaniowy 30 60

      Oznacza to, że jeśli weźmiesz wentylowany salon w domu, w którym mieszkają 3 osoby, otrzymamy: 3? 30 = 90 m3/ h Ponieważ ta wartość przekracza, co uzyskaliśmy w poprzednim przykładzie, wykorzystując szybkość wymiany powietrza, przyjmujemy ją jako podstawę do dalszych obliczeń.

      Po wszystkich niezbędnych obliczeniach zwykle okazuje się, że:

      1. W przypadku budynków wielopiętrowych konieczna jest wentylacja od 100 do 500 m.3/ h
      Otwór wylotowy w mieszkaniu
      1. Dla domów prywatnych - od 1000 do 2500 m3/ h

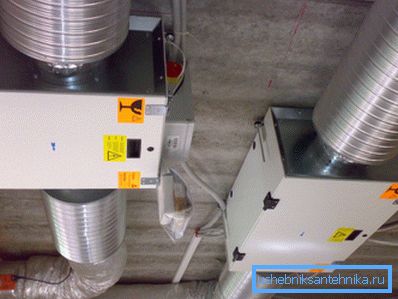

      Wentylacja powietrza i wentylacja w wiejskim domku
      1. Do budynków przemysłowych - od 1000 do 15000 m3/ h Obliczanie wentylacji wyciągowej pomieszczeń przemysłowych jest najbardziej skomplikowane i pojemne.
      Fabryczny system wentylacji

      Cechy projektu wentylacji pomieszczeń o powierzchni ponad 1000 m2

      Im bardziej złożony projekt i im większa liczba węzłów, tym jego cena jest wyższa. Należy to uwzględnić przy zamawianiu przez ekspertów.

      Musisz także zadbać o obecność takich elementów, jak:

      1. Komora wentylacyjna. Jest to specjalnie wydzielone pomieszczenie, w którym znajduje się cały sprzęt niezbędny do skutecznej wentylacji wymuszonej. Temperatura w nim powinna być w przybliżeniu na tym samym poziomie przez cały rok.
      Dom prywatny Ventkamera
      1. Wysokiej jakości izolacja. Jeśli w ciągu dnia dźwięki wydobywające się z systemu wentylacji mogą wydawać się dla ciebie akceptowalne, wtedy w nocy, kiedy panuje cisza, mogą powodować ogromne niedogodności.
      Izolacja akustyczna kanału wentylacyjnego - klucz do dobrego snu
      1. Gdy jako element grzewczy używany jest podgrzewacz wody, konieczne będzie również zaopatrzenie w wodę i dbanie o wodoodporność pomieszczeń.
      Przepływowa wentylacja z podgrzewaczem wody

      Wniosek

      Zastanawialiśmy się, jak obliczyć wentylację wyciągową, a także cechy jej konstrukcji. Jego pojemność mierzona jest liczbą dopuszczalnych metrów sześciennych powietrza na godzinę, na którą wpływa funkcjonalny cel pokoju i maksymalna liczba osób w pokoju w tym samym czasie.

      Niektóre obliczenia można wykonać niezależnie, ale w przypadku budynków o dużych powierzchniach lepiej jest skorzystać z pomocy profesjonalistów, ponieważ błędy popełniane przez brak doświadczenia mogą kosztować w rezultacie znacznie droższe niż opłaty za ich pracę.

      Opracowanie systemu wentylacji wiejskiej chaty

      Wideo w tym artykule przedstawi ci dodatkową ilość materiałów, które są bezpośrednio związane z zadanym tematem. Wstępny projekt pomoże ci stworzyć bardziej wydajną wentylację.
