Różne typy i rozmiary kratek wentylacyjnych

14-08-2018
Wentylacja

Większość urządzeń do naturalnej i wymuszonej wymiany powietrza nie jest chroniona przed dostawaniem się obcych elementów do kanałów, z reguły jest to kratka wentylacyjna o wymiarach 100 x 100 mm, 200200 mm lub o innych rozmiarach, które mogą być wykonane z różnych materiałów.

Rozmiary, przede wszystkim, zależą od sekcji kanału powietrznego, ale często wybieramy materiał sami, chociaż w niektórych przypadkach istnieją ścisłe instrukcje w tej sprawie. Teraz powiemy więcej o takich pomocniczych elementach i pokażemy wideo w tym artykule dla jasności.

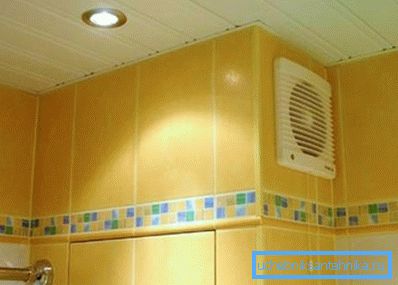

200 do 200 kratek wentylacyjnych z wentylatorem osiowym w łazience

Kraty

Uwaga Urządzenia zabezpieczające, takie jak kratka wentylacyjna 150 na 150 lub o dużych wymiarach, są montowane na oknach wentylacyjnych, aby zapobiec wnikaniu obcych elementów w obu kierunkach. Większość z nich wyposażona jest w moskitiery chroniące pomieszczenie przed przedostawaniem się owadów przez przewody wentylacyjne.

Jakie rodzaje i rodzaje wentylacji są wymagane?

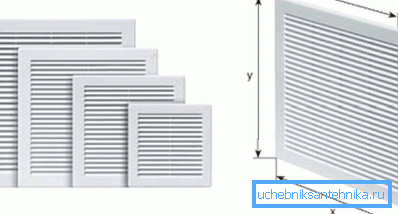

Plastikowa kratka wentylacyjna 100 na 100 i inne rozmiary
  • Przede wszystkim należy pamiętać, że kratki ochronne jako takie nie są potrzebne do wszystkich rodzajów wentylacji i związanego z nimi wyposażenia, ale najpierw przyjrzymy się, jaki rodzaj wentylacji jest możliwy.
  • Jeżeli cyrkulacja powietrza występuje jednostronnie, oznacza to układ zasilania lub wydechowy, chociaż możliwy jest również podwójny wariant, w którym możliwy jest układ zasilania i wydmuchu.
  • Ponadto przepływ powietrza może poruszać się naturalnie lub pod przymusem (mechanicznie), dla którego stosuje się różne rodzaje wentylatorów elektrycznych - osiowych i promieniowych.
  • Ponadto, systemy wentylacyjne mają charakter ogólny i lokalny - z punktu widzenia lokalnego, kraty z reguły nie są używane i jeśli jest tam potrzebna jakaś bariera ochronna, zwykle stosuje się do tego moskitierę z tworzywa sztucznego lub metalu.
  • Również kratka wentylacyjna o 600 na 600, ale jeszcze częściej w kształcie prostokąta jest niezbędna do cyrkulacji gorącego powietrza w kominkach. Tutaj odbywa się konwekcyjne ogrzewanie powietrza, które jest instalowane pomiędzy salą kominkową a kanałem konwektora. Takie kratki są instalowane zarówno od dołu, jak iz góry, to jest na wlocie i na wylocie strumienia powietrza.
  • Ponadto w wentylacji wyciągowej w pomieszczeniach o wysokim suficie stosuje się tak zwane anemostaty, które są punktem końcowym rozkładu przepływu powietrza.

Materiały

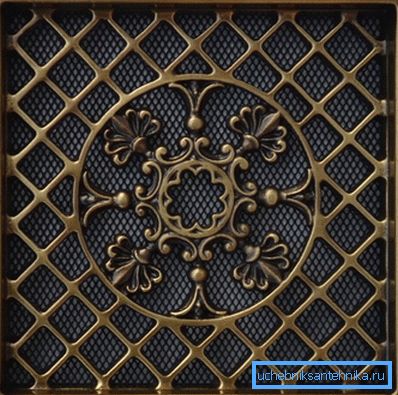

Aluminiowa kratka wentylacyjna 400 na 400 z powłoką galwaniczną

Jeśli mówimy o jakości, to do celów dekoracyjnych zwykle używa się metali nieżelaznych - miedzi i aluminium, chociaż odbywa się to częściej z aluminium, ponieważ oprócz ornamentu ażurowego, materiał ten tworzy jednorzędowe i dwurzędowe, regulowane i nieuregulowane kraty z żaluzjami.

Zapotrzebowanie na ten metal do produkcji takich produktów zależy bezpośrednio od ich właściwości antykorozyjnych, niskiego ciężaru właściwego i łatwości obróbki. Oczywiście można również znaleźć ażurowy ornament wykonany z żeliwa, ale dotyczy to raczej rzadkich produktów i jest niezwykle rzadki w naszych czasach.

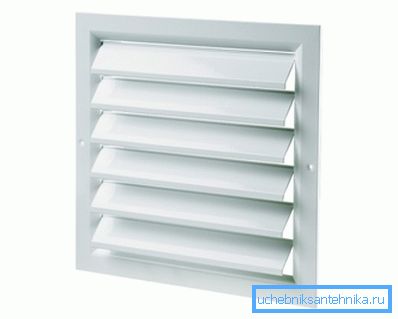

Aluminiowa kratka wentylacyjna jednorzędowa 500x500 RG

W przypadku budynków przemysłowych i budynków użyteczności publicznej jest również o wiele bardziej praktyczne zastosowanie stali i aluminium, a główną rolę odgrywa tu nie koszt materiału, ale jego wytrzymałość. Na przykład kratka wentylacyjna o wymiarach 600 x 600 mm z tworzywa sztucznego zwisa, a jeśli zostanie ustawiona na poziomie wzrostu człowieka, może zostać po prostu zniszczona przez zaniedbanie.

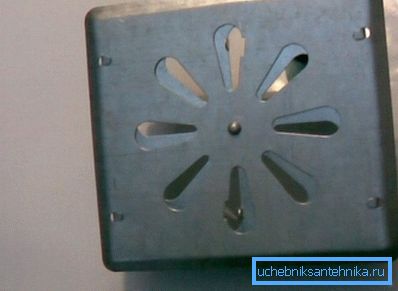

Regulowana kratka wentylacyjna 250 250 stal ocynkowana

Nie tylko żaluzje podlegają regulacji, ale także urządzeniom z zatrzaskiem, więc na zdjęciu górnym widać właśnie taki produkt wykonany z ocynkowanej blachy stalowej - najczęściej używany jest do instalacji od zewnątrz budynku, choć zdarza się, że instalacja jest odpowiednia, a wewnątrz jest pomieszczenie do przechowywania, pomieszczenia użytkowe i przemysłowe.

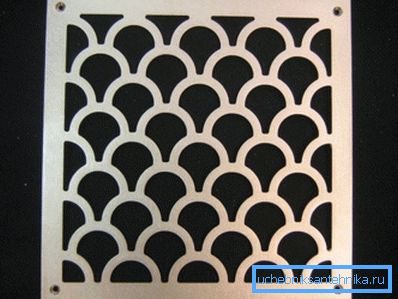

Dekoracyjna kratka wentylacyjna tynku 125 do 125

Również do dekoracji dekoracyjnych, ażurowe kratki wentylacyjne wykonane z gipsu lub drewna wyglądają bardzo dobrze. Oczywiście nie jest możliwe, aby regulowały natężenie przepływu powietrza, ale dla układu zasilania i wydmuchu są one doskonałe.

Plastikowa kratka wentylacyjna jednorzędowa 150x150 mm

Oczywiście tworzywo sztuczne jest najczęściej używane do celów domowych, i to jest to, co najczęściej widzimy w oknach wydechowych łazienek i toalet, małych sklepach biurowych, gabinetach naukowych i tak dalej. Z reguły takie produkty są wykonane w postaci sztywnej ramy z ruchomymi (regulowanymi) i najczęściej niewidocznymi żaluzjami, chociaż możliwe jest spełnienie konstrukcji z regulowanym tłumieniem, tylko kształt produktu będzie tutaj okrągły.

Wymiary

Rozwiązania geometryczne serii STANDART

Geometryczne kształty, kolor i rozmiar produktów, które są omawiane w tym artykule, mogą się całkowicie różnić od siebie. Oprócz kwadratu i prostokąta często można znaleźć koło, a nieco rzadziej ośmiokąt, owal, pół-owal, a czasem nawet trójkąt. Poniżej znajduje się tabela z najpopularniejszymi rozmiarami kratek aluminiowych z żaluzjami z serii VP-NN.

Pionowo (mm) Poziomy (mm)
100 150 200 300 400 500 600 700 800 900 1000
Cena (rub)?
100 232 266 286 331 372 433 486 560 599 640 703
150 320 359 398 486 572 650 738 824 902 989 1067
200 349 395 448 539 639 729 829 930 1020 1120 1212
250 438 496 552 666 794 908 1032 1158 1274 1400 1515
300 467 531 594 750 861 988 1124 1265 1391 1533 1659
350 660 729 798 937 1092 1231 1370 1525 1664 1819 1958
400 857 937 1019 1182 1364 1526 1689 1870 2034 2215 2377
450 1049 1050 1138 1312 1508 1684 1859 2053 2228 2424 2599
500 1141 1256 1371 1601 1853 2084 2312 2565 2796 3047 3278
550 1275 1412 1551 1829 2134 2411 2689 2992 3272 3337 3540

Tabela parametrów geometrycznych i cen w rublach

Uwaga W tej tabeli widać parametry geometryczne krat w skrajnym lewym pionowym i górnym poziomie. Fakt, że między nimi (większość tabeli) jest przybliżony koszt za 2014 r. W rublach.

Anemostaty

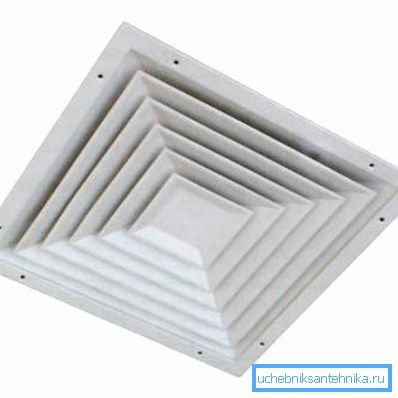

Kratka anemostatnaya (dyfuzor)

Anemostaty służą do wentylacji wlotowej, wydechowej i wentylacyjnej, a najczęściej mają okrągły kształt o średnicy 100-125 mm, chociaż, jak widać, patrząc na górne zdjęcie, może to być kwadrat.

Takie urządzenia są w stanie regulować natężenie przepływu powietrza i są instalowane na oknie kanału albo na suficie, albo na ścianie. Z reguły instrukcja umożliwia stosowanie anemostatów w pomieszczeniach o wysokości do 4 m - przy wyższych pułapach będą one nieskuteczne.

Kominki

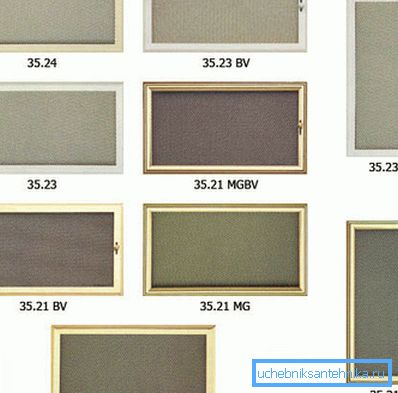

Siatki powietrzne do kominków

Wybierając takie urządzenie do kominka w każdym przypadku, będziesz musiał zwrócić uwagę na rozmiar. Co więcej, na pierwszym planie jest tu nie tylko obwód zewnętrzny, ale także faktyczny obszar otworów, chociaż te ostatnie parametry oczywiście nie są wskazane w załączonych dokumentach.

Ale nie będzie ci trudno je samemu odczytać za pomocą najczęściej stosowanej taśmy metrycznej. Jeśli znasz przekrój otworów, możesz postępować zgodnie z zaleceniami firmy dotyczącymi produkcji i montażu kominków.

Wniosek

Zasadniczo, cechy konstrukcyjne kratek wentylacyjnych są dość proste i zawsze możesz je zainstalować własnymi rękami. Ale nie chodzi tylko o instalację - trzeba będzie również wybrać odpowiednie wymiary, optymalnie odpowiedni materiał, status regulacji, pewien kształt i konstrukcję, które najlepiej pasują do tego obiektu.
